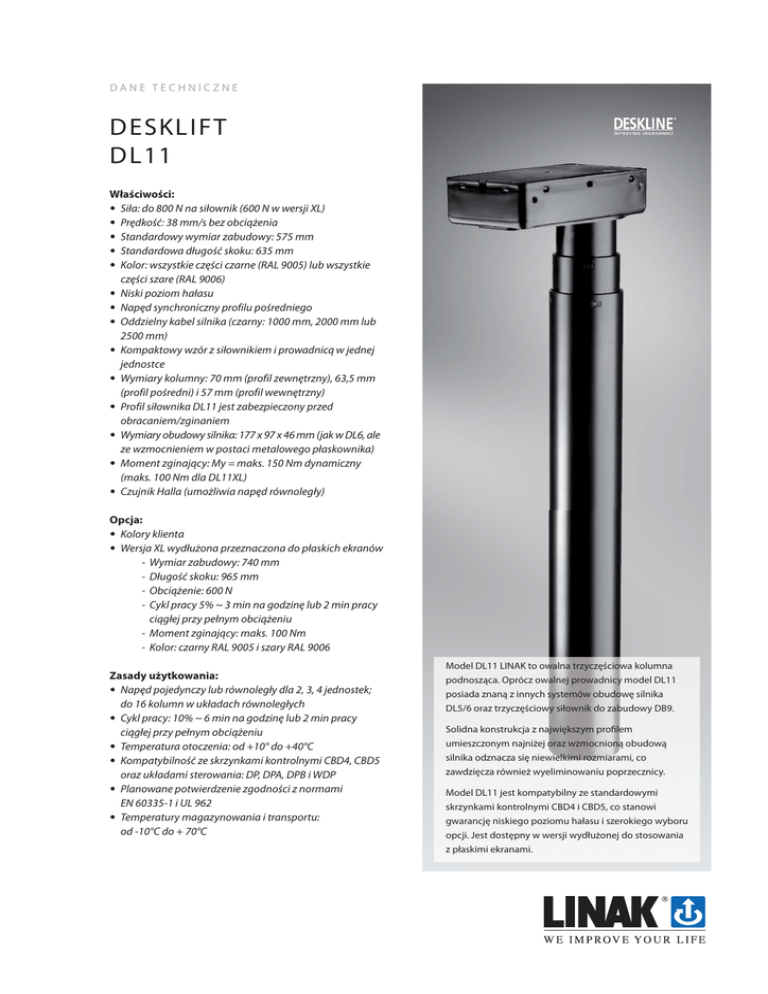

desklift dl11

DANE TECHNICZNE
DESKLIFT
DL11
Właściwości:
• Siła: do 800 N na siłownik (600 N w wersji XL)
• Prędkość: 38 mm/s bez obciążenia
• Standardowy wymiar zabudowy: 575 mm
• Standardowa długość skoku: 635 mm
• Kolor: wszystkie części czarne (RAL 9005) lub wszystkie
części szare (RAL 9006)
• Niski poziom hałasu
• Napęd synchroniczny profilu pośredniego
• Oddzielny kabel silnika (czarny: 1000 mm, 2000 mm lub
2500 mm)
• Kompaktowy wzór z siłownikiem i prowadnicą w jednej
jednostce
• Wymiary kolumny: 70 mm (profil zewnętrzny), 63,5 mm
(profil pośredni) i 57 mm (profil wewnętrzny)
• Profil siłownika DL11 jest zabezpieczony przed
obracaniem/zginaniem
• Wymiary obudowy silnika: 177 x 97 x 46 mm (jak w DL6, ale
ze wzmocnieniem w postaci metalowego płaskownika)
• Moment zginający: My = maks. 150 Nm dynamiczny
(maks. 100 Nm dla DL11XL)
• Czujnik Halla (umożliwia napęd równoległy)
Opcja:
• Kolory klienta
• Wersja XL wydłużona przeznaczona do płaskich ekranów
- Wymiar zabudowy: 740 mm
- Długość skoku: 965 mm
- Obciążenie: 600 N
- Cykl pracy 5% ~ 3 min na godzinę lub 2 min pracy
ciągłej przy pełnym obciążeniu
- Moment zginający: maks. 100 Nm
- Kolor: czarny RAL 9005 i szary RAL 9006
Zasady użytkowania:
• Napęd pojedynczy lub równoległy dla 2, 3, 4 jednostek;
do 16 kolumn w układach równoległych
• Cykl pracy: 10% ~ 6 min na godzinę lub 2 min pracy
ciągłej przy pełnym obciążeniu
• Temperatura otoczenia: od +10° do +40°C
• Kompatybilność ze skrzynkami kontrolnymi CBD4, CBD5
oraz układami sterowania: DP, DPA, DPB i WDP
• Planowane potwierdzenie zgodności z normami
EN 60335-1 i UL 962
• Temperatury magazynowania i transportu:
od -10°C do + 70°C
Model DL11 LINAK to owalna trzyczęściowa kolumna
podnosząca. Oprócz owalnej prowadnicy model DL11
posiada znaną z innych systemów obudowę silnika
DL5/6 oraz trzyczęściowy siłownik do zabudowy DB9.
Solidna konstrukcja z największym profilem
umieszczonym najniżej oraz wzmocnioną obudową
silnika odznacza się niewielkimi rozmiarami, co
zawdzięcza również wyeliminowaniu poprzecznicy.
Model DL11 jest kompatybilny ze standardowymi
skrzynkami kontrolnymi CBD4 i CBD5, co stanowi
gwarancję niskiego poziomu hałasu i szerokiego wyboru
opcji. Jest dostępny w wersji wydłużonej do stosowania
z płaskimi ekranami.
Wymiary:
Wersja standardowa
Wersja wydłużona
Wskazówki montażowe dla DL11 (obudowa silnika)
W obudowie silnika znajduje się 6 gwintowanych otworów M6 do mocowania obudowy do ramy biurka. Zalecamy mocowanie obudowy
za pomocą 6 wysokiej jakości (min. 8,8) śrub M6 o odpowiedniej długości, tzn. takich, które nie zostaną wkręcone do obudowy silnika na
głębokość większą niż 10 mm. Moment dokręcania nie może przekroczyć 7,5 Nm.
Maks. 10 mm
Śruby należy wkręcić w 6 gwintowanych otworów montażowych
Obudowa silnika DL11: należy zwrócić uwagę na długości śrub.
Zbyt długie śruby mogą spowodować uszkodzenia.
Do zamocowania obudowy do ramy biurka zalecamy wykorzystanie wszystkich sześciu otworów montażowych M6. Wartości
momentu zginającego jednostek podnoszących mają zastosowanie tylko dla montażu przeprowadzonego w powyższy sposób.
Testy przeprowadzone na obudowach zamocowanych przy wykorzystaniu tylko 4 otworów montażowych wykazały, że taki
sposób montażu nie zapewnia wystarczającej wytrzymałości na skręcanie.
Wskazówki montażowe dla DL11 (stopa)
W modelu DL11 znajdują się 4 gwintowane otwory montażowe M6 do mocowania stopy. Zalecamy mocowanie obudowy za pomocą
4 wysokiej jakości (min. 8,8) śrub M6 o odpowiedniej długości, tzn. takich, które nie zostaną wkręcone do kolumny DL11 na głębokość
większą niż 20 mm. Moment dokręcania podstawy nie może przekroczyć 10 Nm.
Średnica otworów stopy powinna być dostatecznie duża (większa niż ø6), tak aby możliwe było wypoziomowanie stopy w czasie składania/
montażu.
Stopa
4 otwory montażowe w podstawie kolumny rozmieszczone są na okręgu o średnicy Ø 46 mm.
Montaż do biurka (różne)
Wysokość DL11 w najniższym położeniu
Min. wysokość biurka
Blat biurka
Materiał tłumiący
Poziom podłogi
Z uwagi na to, że blat biurka przenosi drgania, zalecamy umieszczenie materiału tłumiącego między blatem a ramą biurka.
Umieszczenie monitora bezpośrednio
nad obudową silnika może spowodować
nieprawidłowe działanie monitora. Magnesy
znajdujące się w silniku mogą zakłócać
obraz monitora. Skala problemu zależy
od odległości oraz od typu monitora. W
przypadku wystąpienia problemu można
mu zaradzić poprzez umieszczenie stalowej
płytki/rurki lub innego nieco większego
magnesu między silnikiem a blatem biurka.
Przykładowy montaż systemu DESKLINE®
Wskazówki montażowe dla płaskiego ekranu:
Kolumna DL11 może zostać zamocowana w odwrotny sposób z obudową silnika ukrytą wewnątrz szafki. Obok wytrzymałości wspornika
montażowego obudowy silnika należy także uwzględnić: wytrzymałość biurka, długość skoku i ciężar ekranu.
Do zamocowania wspornika ekranu zalecamy wykorzystanie 4 otworów montażowych M6.
Trwałość kolumny zależy między innymi od momentu, jakiemu jest poddawana. Wspornik płaskiego ekranu powinien się znajdować
możliwie najbliżej kolumny.
Specyfikacja techniczna:
Typ/
zastosowanie
Maks. (N)
na DL11
Maks. moment
skręcający*
(Nm)
Maks. moment
zginający
(Nm)
Samoczynna
blokada (N)
na DL11
Prędkość bez
obciążenia
(mm/s)
Cykl pracy
(%)
DL11
(biurka biurowe)
800
200
150
800
38
10
DL11 „XL”
(płaski ekran)
600
200
100
600
38
5
* Moment skręcający/obrotowy to maksymalny moment, jaki może przyjąć kolumna w kierunku obrotu.
DL11 w wersji standardowej:
2 x DL11 z CBD4
40
35
30
[mm/S]
25
20
15
10
Transformator 200 W
5
Transformator 300 W
0
0
500
1000
1500
2000
[N]
Maks. obciążenie kolumny DL11XL wynosi 600N
Powyższe dane uzyskano na podstawie pomiarów wykonanych na dwóch jednostkach podnoszących DL11. Biurko jest podnoszone.
Powyższy wykres odnosi się do ładunku położonego centralnie. Podczas obciążenia momentem w kolumnie pojawia się
podwyższone tarcie, które powoduje odpowiednie zmniejszenie siły podnoszenia.
Zalecamy stosowanie systemu DL11 DESKLINE® tylko do pchania.
Przykładowe zamówienie:
DL11 0 0 0 B 0 0 635 575
Wym. zabudowy:
575 = 575 mm (standard)
740 = 740 mm (XL)
Dł. skoku:
635 = 635 mm (standard)
965 = 965 (XL)
Typ silnika:
0 = Standard
Opcja:
0 = Standard
Kolor:
A = Szary - RAL 9006 z czarnymi częściami z tworzywa
B = Czarny - RAL 9005 (standard)
Standard:
0 = Standard
Kabel:
0 = 200 mm (standard)
Typ wrzeciona:
0 = Skok 10 mm (standard)
Typ:
DL11
Kabel silnika:
L
Kable silnika należy zamawiać oddzielnie.
Numery katalogowe:
0617100 (L = czarny kabel silnika o dł. 1 000 mm)
0617200 (L = czarny kabel silnika o dł. 2 000 mm)
0617250 (L = czarny kabel silnika o dł. 2 500 mm)
Copyright © LINAK 2009.04 . MA M9-13-207-C . Rozdział 5.11.1
