autor: arch. Marek Jankowski

1
3
N
autor: arch. Marek Jankowski
2
1
20,0
23,4
3

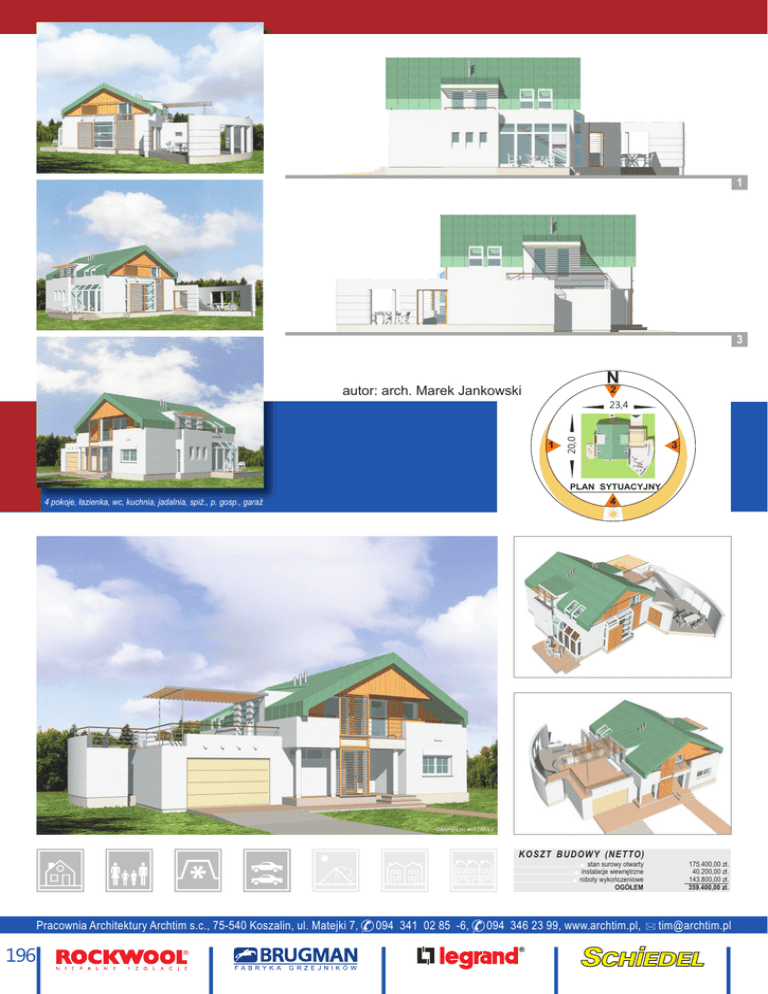

PLAN SYTUACYJNY
4
4 pokoje, ³azienka, wc, kuchnia, jadalnia, spi¿., p. gosp., gara¿
Copyright (c) archTIM s.c.
KOSZT BUDOWY (NETTO)
stan surowy otwarty
instalacje wewnêtrzne
roboty wykoñczeniowe
OGÓ£EM
Pracownia Architektury Archtim s.c., 75-540 Koszalin, ul. Matejki 7,
196
094 341 02 85 -6,
094 346 23 99, www.archtim.pl,
175.400,00 z³.
40.200,00 z³.
143.800,00 z³.
359.400,00 z³.
[email protected]
rezydencje
1:500
2
minimalne odleg³oœci granic dzia³ki od domu
przerysuj na kalkê i przymierz do mapki syt.-wys.
OBRYS DOMU W SKALI 1:500
TECHNOLOGIA I KONSTRUKCJA
4
Projekt dostêpny równie¿ w lustrzanym odbiciu. Dodatkowo do projektu mo¿na zamówiæ pe³en kosztorys nak³adczy.
1m
FF-001
2
0
147,7
m2
+ garaz 29,6 m
FREGATA
œciany zewnêtrzne dwuwarstwowe - ceg³a SILKA + we³na mineralna
(ROCKWOOL) + tynk (KREISEL);
œciany wewnêtrzne - ceg³a SILKA i/lub p³yty FERMACELL
na ruszcie stalowym, wyg³uszone we³n¹ mineraln¹ (ROCKWOOL)
strop / wiêŸba dachowa - wylewany / drewniana (wi¹zary kratowe)
poszycie dachu - blacha
kominy - systemowe (SCHIEDEL)
stolarka okienna i drzwiowa - drewniana lub PCV (MS)
brama gara¿owa - HÖRMANN
instalacja centralnego ogrzewania - kocio³ dwufunkcyjny (VIESSMANN) +
+ grzejniki BRUGMAN
instalacja elektryczna - na bazie urz¹dzeñ firmy LEGRAND
ceramika i armatura ³azienkowa - SANITOP -WINGENROTH
5m
PODDASZE
PARTER
taras
basen
6.
8.
9.
taras
2.
1.
5.
3.
12.
11.
1201
7.
10.
15.
14.
taras
4.
podcieñ
13.
loggia
+ 7,51
RZUT PARTERU
1. przedsionek
2. hall
3. wc
4. kuchnia
5. spi¿arnia
6. aneks jadalny
7. salon
8. korytarz
9. pom. gospod.
10. gara¿
1637
2
(m )
4,6
4,5
1,9
12,3
3,9
14,3
32,4
4,0
5,0
29,6
RZUT PODDASZA
11. hall
12. ³azienka
13. pokój
14. pokój
15. pokój
(m2)
7,7
13,8
16,0
14,0
13,3
POW. ZABUDOWY
POW. NETTO
POW. U¯YTKOWA
+ GARA¯
KUBATURA
POW. DACHU
K¥T NACH. DACHU
WYSOKOή DOMU
Pracownia Architektury Archtim s.c., 75-540 Koszalin, ul. Matejki 7,
135,0 m2
2
152,1 m
147,7 m2
29,6 m2
3
759,8 m
127,1 m2
O
29
8,08 m
094 341 02 85 -6,
+ 5,43
+ 2,88
+ 2,55
- 0,57
± 0,00
- 1,57
094 346 23 99, www.archtim.pl,
[email protected]
197
