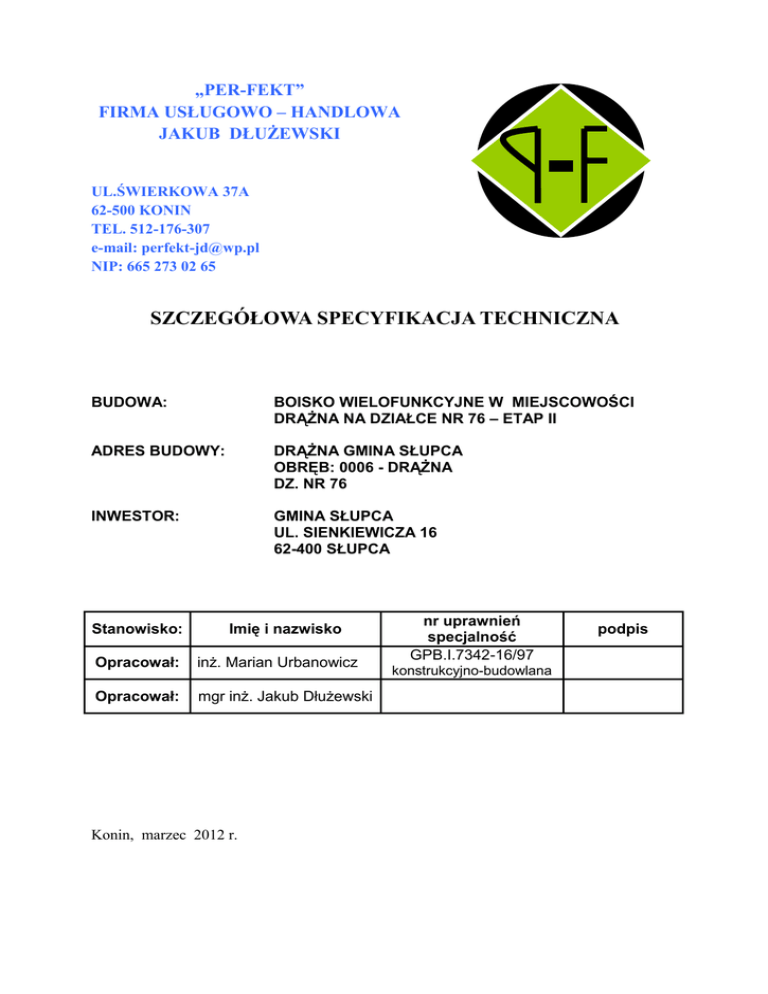

„PER-FEKT”
FIRMA USŁUGOWO – HANDLOWA
JAKUB DŁUŻEWSKI
UL.ŚWIERKOWA 37A
62-500 KONIN
TEL. 512-176-307
e-mail: [email protected]
NIP: 665 273 02 65
SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA
BUDOWA:
BOISKO WIELOFUNKCYJNE W MIEJSCOWOŚCI
DRĄŻNA NA DZIAŁCE NR 76 – ETAP II
ADRES BUDOWY:
DRĄŻNA GMINA SŁUPCA
OBRĘB: 0006 - DRĄŻNA
DZ. NR 76
INWESTOR:
GMINA SŁUPCA
UL. SIENKIEWICZA 16
62-400 SŁUPCA
Stanowisko:
Imię i nazwisko
Opracował:
inż. Marian Urbanowicz
Opracował:
mgr inż. Jakub Dłużewski
Konin, marzec 2012 r.
nr uprawnień
specjalność
GPB.I.7342-16/97
konstrukcyjno-budowlana
podpis
PROJEKT BOISKA WIELOFUNKCYJNEGO W MIEJSCOWOŚCI DRĄŻNA NA DZIAŁCE NR 76- ETAP II
MATERIAŁY DO ZGŁOSZENIA PRAC BUDOWLANYCH
NAWIERZCHNIA Z POLIURETANU
1.Przedmiotem Specyfikacji Technicznej SST jest wykonanie boiska wielofunkcyjnego z
nawierzchnią poliuretanową, w Drążnie.
CPV 45 21 22 21-1 Roboty budowlane w zakresie budowy boisk sportowych
2.Przedmiot zamówienia obejmuje:
2.1.Budowę boiska wielofunkcyjnego
- podbudowa mineralna
- nawierzchnia bieżni biegowej - poliuretan
Charakterystyka nawierzchni poliuretanowej:
1. Granulat EPDM oraz PU
2. Kolor niebieski, linie koloru białego
3. Przepuszczalna dla wody
4. Warstwa grubości 13mm
- nawierzchnia poliuretanowa to syntetyczna, bezspoinowa, elastyczne nawierzchnia
sportowa i rekreacyjna. Nawierzchnie przepuszczalna dla wody. Montowana na bazie
wysokojakościowych komponentów poliuretanowych oraz granulatu EPDM.
- obrzeża betonowe na ławie betonowej oddzielające sąsiednie elementy terenu od płyty
boiska
Wszystkie elementy zgodne z właściwościami określonymi w dokumentacji technicznej.
Roboty należy wykonać zgodnie z dokumentacją projektową
Wyposażenie boiska:
- Kosze do koszykówki – 2 szt
- Słupki do siatkówki – 2 szt.
- Piaskownica do skoku w dal – 1 szt
„PER-FEKT” Firma Usługowo-Handlowa Jakub Dłużewski
ul. Świerkowa 37a , 62-500 Konin
2
1.1. Charakterystyka podbudowy:
Podbudowa mineralna
Podbudowa mineralna stanowi bezpośrednie podłoże dla nawierzchni poliuretanowej.
Konstrukcja nawierzchni „od góry”:
1. Nawierzchnia poliuretanowa około 13mm
2. Warstwa stabilizująca ET (poliuretan + żwir kwarcowy)
2. Warstwa klinująca – kruszywo łamane 0,5 - 3,0mm – gr. 3,0cm
3. Warstwa stabilizacyjna – kruszywo łamane 4 - 40mm – grubość około 15,0cm
4.Warstwa filtracyjna – piasek płukany gruboziarnisty zagęszczony warstwowo do Is=1,
grubość 15cm
5. grunt rodzimy dogęszczony powierzchniowo do Is=0,95
Podbudowa, na którym ma być układana nawierzchnia poliuretanowa powinna być sucha,
równa, jednolicie dogęszczona, pozbawiona zanieczyszczeń i stabilna.
Ostateczna powierzchnia boiska powinna być otoczona obrzeżem wypuszczonym w górę o
40mm w stosunku do podbudowy mineralnej.
Wszystkie elementy zgodne z właściwościami określonymi w dokumentacji projektowej.
Roboty należy wykona zgodnie z dokumentacją projektową.
1. WSTĘP
1.1. Przedmiot ST.
Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania i
odbioru robót związanych z wykonaniem boiska wielofunkcyjnego z nawierzchnią typu
„sztuczna trawa"
1.2. Zakres stosowania ST.
Specyfikacja Techniczna jest stosowana jako dokument do wykorzystania przy sporządzaniu
wyceny jako kalkulacji własnej.
1.3. Zakres robót objętych ST.
Ustalenia zawarte w niniejszej specyfikacji obejmują wymagania dotyczące wykonania:
- boiska wielofunkcyjnego z nawierzchnią „sztuczna trawa" na podbudowie z kruszyw
łamanych
1.4. Ogólne wymagania dotyczące robót.
Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za ich zgodność z
Specyfikacją Techniczną.
2. MATERIAŁY
2.1. Nawierzchnia sportowa typu „poliuretan”
Typ włókna: polietylenowe, monofilamentowe, profilowane
1. Granulat EPDM oraz PU
2. Kolor niebieski
3
3. Przepuszczalna dla wody
4. Warstwa grubości 13mm
Na każdym opakowaniu powinna być umieszczona informacja, zawierająca co najmniej:
nazwę i adres producenta, nazwę wyrobu oraz jego przeznaczenie zgodnie z Aprobatą
Techniczną, datę produkcji, wymiary, numer dokumentu dopuszczającego od obrotu i
powszechnego stosowania w budownictwie, znak budowlany.
Sposób oznaczenia znakiem budowlanym powinien być zgodny z Rozporządzeniem Ministra
Spraw Wewnętrznych i Administracji z 31.07.1998 r. w sprawie systemów oceny zgodności
wzoru deklaracji zgodności oraz sposobu znakowania wyrobów budowlanych dopuszczonych
do obrotu i powszechnego stosowania w budownictwie (Dz. U. Nr 113 poz. 728.
DO PODANYCH PARAMETRÓW DOPUSZCZA SIĘ ODCHYŁKĘ +- 10%
2.2. Podbudowy boisk sportowych.
Podbudowa mineralna stanowiąca bezpośrednie podłoże dla nawierzchni z trawy
syntetycznej.
2.3. Roboty budowlane w zakresie przygotowania terenu pod budowę i roboty towarzyszące.
2.3.1. Dokument odniesienia.
-Przedmiar robót -Rozporządzenie Ministra Infrastruktury z dnia 06.02.2003 r. w sprawie
bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych.
-Warunki techniczne wykonania i odbioru robót budowlano - montażowych.
BN-648933-02 Podbudowy z kruszywa stabilizowanego mechanicznie.
PN-62 B-01080 Kamień dla budownictwa i drogownictwa, klasyfikacja i zastosowanie.
PN-59/B-06714
PN-59/S-96019 Atesty i aprobaty techniczne i deklaracje zgodności wyrobów stosowanych
przy realizacji zamówienia. Warstwa mrozochronna ze żwiru.
- Warstwa mrozochronna musi odpowiadać wymaganiom związanym z nośnością,
zagęszczeniem oraz równością.
- Wskaźnik zagęszczenia warstwy mrozoodpornej powinien by nie mniejszy od 0,95
(zagęszczenia maksymalnego określonego metodą normalną wg PN-59/B-04491).
- Dla warstwy mrozoodpornej wykonanej z kruszywa grubego >20 mm określenie wskaźnika
zagęszczenia staje się niemożliwe, dlatego warstwy mrozoodpornej ze żwiru należy
skontrolować przez sprawdzenie zgodności modułu odkształcenia z wymogami podanymi w
Tab. 2 BN 64/8933-02.
- Dla boisk sportowych i chodników przyjmuje się typ nawierzchni jako lekki.
- Dla nawierzchni lekkiej ugięcie nie powinno przekracza 1,3 mm, a moduł odkształcenia
powinien wskazywać powyżej 100 Mpa.
- Warstwa mrozoodporna powinna być tak wyprofilowana, aby po przyłożeniu łaty długości
3m równolegle do osi obiektu prześwity pomiędzy powierzchnią podbudowy i łatą nie
przekraczał 1cm.
- Odchylenie rzędnych profilu podłużnego nie powinno przekracza +/- 1 cm.
4
- Nierówność warstwy mrozoodpornej w przekroju poprzecznym nie powinna przekraczać :
+/- 1 cm
- grubość warstwy mrozoodpornej po zagęszczeniu powinna wynosi 10 cm.
Badania materiałów:
- Uziarnienie żwiru można sprawdzić za pomocą analizy sitowej wg PN-59/B-06714.
Badania w czasie budowy polegają na makroskopowym sprawdzeniu jakości żwiru na
bieżąco w miarę postępu robót wg PN-55/B-0482.
Zalecenia praktyczne:
Badania kontrolne obejmują kontrolę:
- Równości warstwy mrozoodpornej,
- Jednolitości i uziarnienia żwiru,
- Wilgotności materiału,
- Zagęszczenia podbudowy,
Grubości poszczególnych warstw i całej podbudowy,
- Szerokości warstwy mrozoodpornej i jej obramowania,
- Pochyleń podłużnych i spadków poprzecznych oraz równości warstwy mrozoodpornej,
- Wizualnego sprawdzenia jakości żwiru.
- Technicznych dokumentów kontrolnych - deklaracji zgodności, Podbudowy mineralne.
- Podbudowa z kruszywa mineralnego musi odpowiada wymaganiom związanym z
nośnością, zagęszczeniem oraz równością.
- Podbudowa mineralna powinna mieć wymagane spadki podłużne o poprzeczne wynoszące
maksymalnie 0,5 %.
- Wskaźnik zagęszczenia podbudowy powinien by nie mniejszy od 0,95 zagęszczenia
maksymalnego określonego metodą wg PN-59/B-04491 - dla warstwy odsączającej.
- Dla podbudowy wykonywanej z kruszywa grubego > 20 mm określenie wskaźnika
zagęszczenia staje się nie możliwe, dlatego podbudowę z kruszywa łamanego należy
skontrolować przez sprawdzenie zgodności modułu odkształcenia z wymogami podanymi w
Tab. 2 BN- 64/8933-02.
- Dla boisk sportowych i chodników przyjmuje się typ nawierzchni jako lekki.
- Dla nawierzchni lekkiej ugięcie nie powinno przekraczać 1,3 mm, a moduł odkształcenia
powinien wskazywać powyżej 100 Mpa.
- Podbudowa powinna być tak wyprofilowana, aby po przyłożeniu, łaty długości 3 m
równolegle do osi obiektu prześwity pomiędzy powierzchnią podbudowy i łatą nie
przekraczał 1 cm.
- Odchylenie rzędnych profilu podłużnego nie powinno przekraczać +/- 1 cm.
- Nierówność warstwy mrozoodpornej w przekroju poprzecznym nie powinna przekraczać:
+/- 1 cm
- Grubość warstwy mrozoodpornej po zagęszczeniu powinna wynosić 34 cm.
Badania materiałów:
- Uziarnienie żwiru można sprawdzić za pomocą analizy sitowej wg PN-59/B-06714.
Badania w czasie budowy polegają na makroskopowym sprawdzeniu jakości żwiru na
bieżąco w miarę postępu robót wg PN-55/B-0482.
Zalecenia praktyczne:
5
Badania kontrolne obejmują kontrolę:
- Równości warstwy mrozoodpornej,
- Jednolitości i uziarnienia żwiru,
- Wilgotności materiału,
- Zagęszczenia podbudowy,
Grubości poszczególnych warstw i całej podbudowy,
- Szerokości warstwy mrozoodpornej i jej obramowania,
- Pochyleń podłużnych i spadków poprzecznych oraz równości warstwy mrozoodpornej,
- Wizualnego sprawdzenia jakości żwiru.
- Technicznych dokumentów kontrolnych - deklaracji zgodności,
3.SPRZĘT
Roboty można wykonywać z zastosowaniem sprzętu:
* betoniarek
* wibratorów płytowych, ubijaków ręcznych lub mechanicznych
* spycharek i samochodów samowyładowczych
4.TRANSPORT
Materiały mogą być przewożone dowolnymi środkami transportu zabezpieczone przed
możliwością przesuwania się podczas transportu. Wykonawca jest zobowiązany do
stosowania tylko takich środków transportu, które nie wpłyną niekorzystnie na jakość
transportowanych materiałów.
Przy transporcie materiałów powinny być przestrzegane wymagania bezpieczeństwa, zgonie z
kartą charakterystyki substancji chemicznej (tzw kartą bezpieczeństwa wyrobu), w tym
przepisy BHP.
5 WYKONANIE ROBÓT
5.1. Wykonanie nawierzchni sportowej poliuretanowej.
Podczas wykonywania prac, należy bezwzględnie przestrzegać, aby wilgotność otoczenia
oscylowała w przedziale 40-90%, a temperatura podłoża powinna być większa o co najmniej
3oC od panującej w danym miejscu temperatury punktu rosy.
Przed ułożeniem nawierzchni sportowej należy wykonać odpowiednio warstwy podbudowy:
Konstrukcja nawierzchni podbudowy „od góry”:
1.Warstwa stabilizująca ET (poliuretan + żwir kwarcowy) około 30mm
2.Warstwa klinująca – kruszywo łamane twarde 0,5-3,0mm – gr. 3,0cm
3.Warstwa stabilizacyjna – kruszywo łamane twarde 4-40mm – gruboiść około 15,0cm
4.Warstwa filtracyjna – piasek płukany gruboziarnisty zagęszczony warstwowo do Is=1,
grubość 15cm
5. grunt rodzimy dogęszczony powierzchniowo do Is=0,95
Linie malowane farbą poliuretanową o kolorze bialym.
6
Na podbudowie z kruszywa kamiennego instaluje się warstwę o grubości 30mm
przepuszczalną dla wody, warstwę stabilizującą typu ET. Następnie warstwę o grubości 10-11
mm z granulatu SBR, następnie warstwę natrysku (mieszanka granulatu EPDM zmieszana z
PU) o grubości warstwy 2-3 mm. Kolor niebieski, linie znakujące kolor biały.
Po wykonaniu podłoża pod nawierzchnie sportowe oraz po jego pełnym wysezonowaniu się
należy przystąpić do montażu nawierzchni. Wszystkie materiały powinny być dostarczone na
plac budowy w oryginalnych opakowaniach oraz nalepkach wskazujących na typ produktu i
nazwę producenta Materiały powinny być złożone w miejscu nie kolidującym z codzienna
komunikacją i powinny być zabezpieczone.
Prace montażowe możliwe są w odpowiednich warunkach pogodowych - temperatura
otaczającego powietrza powinna się zawiera w przedziale 12 - 30 C, nie mogą występować
żadne opady atmosferyczne ani silne wiatry. Podłoże betonowe musi by suche.
Przed przystąpieniem do montażu nawierzchni, po sprawdzeniu równości spadków oraz
jakości wykonania podbudowy - należy ją wymieść i oczyści z wszelkich śmieci, piasku i
innych. Ewentualne widoczne miejsca z występującymi plamami olejowymi należy
bezwzględnie wymyć detergentem.
Montaż nawierzchni sportowej - wg instrukcji producenta i wybranej technologii - natrysk lub
rozwijane z rolki.
Po zakończeniu robót nawierzchniowych otrzymujemy gotową warstwę użytkową na której
malujemy linie farbami poliuretanowymi.
Na nawierzchnię nanoszone są linie (specjalistyczna farbą poliuretanową).. Dopuszczalne jest
dowolne zestawienie kolorystyczne nawierzchni na boisku. Proponowana kolorystyka boisk z
poliuretanu – niebieski
•
Linie rozgraniczające (szer. 5cm) - bieżnia - kolor biały
6.KONTROLA JAKOŚCI ROBÓT
6.1. Rodzaje badań przy dokonywaniu odbioru boiska, w celu stwierdzenia zgodności z
wymaganiami normy. Należy sprawdzi
- atesty na nawierzchnię sportową poliuretanową wystawione przez wytwórcę pod względem
zgodności z normą, prawidłowość wykonania i zagęszczenia podbudowy i podsypki, równość
nawierzchni, prześwit pomiędzy nawierzchnią boiska a położoną trzymetrową łatą nie może
przekraczać 0,2cm.
6.2. Należy przeprowadzić badanie jakości wykonania sztucznej nawierzchni.
7
Szczegóły i sposób prowadzenia badań nawierzchni sportowej poliuretanowej podają warunki
techniczne wykonania i odbioru nawierzchni sportowej wydane przez producenta
nawierzchni.
7. OBMIAR ROBÓT
Obmiar przeprowadza się mierząc wykonaną powierzchnię boiska w m2
8.ODBIÓR ROBÓT
Odbiory robót zanikających i ulegających zakryciu należy prowadzi w miarę postępu robót,
kontrolując jakość robót w sposób podany w pkt.6.
9.ZASADY PŁATNOŚCI
9.1. Ogólne i szczegółowe warunki płatności określone zostaną w projekcie umowy pomiędzy
zamawiającym a wykonawcą..
9.2 Szczegółowe warunki płatności .
Szczegółowy zakres robót objętych płatnością :
- usunięcie istniejącego boiska z nawierzchnią asfaltową
- wykonanie podbudowy nośnej pod nawierzchnię typu" sztuczna trawa" z kruszywa
łamanego
- ułożenie nawierzchni warstwy typu „sztuczna trawa" na boisku wielofunkcyjnym
- wypełnienie nawierzchni sportowej piaskiem kwarcowym warstwa ok. 15mm.
10.PRZEPISY ZWIĄZANE
Normy:
1. BN 77/8931-12 Oznaczenie wskażników zagęszczenia gruntu
2. BN 66/6774-01 Kruszywo mineralne do nawierzchni drogowych - żwir i pospółka
3. BN 84/6774-04 Kruszywo mineralne nawierzchni drogowych - piasek
4. PN-75/C-89058 Tkaniny powlekane plastykowanym polichlorkiem winylu. Metody
badań
5. PN-83/N-03010 Statystyczna kontrola jakości. Losowy wybór jednostek produktu do
próbki
6. PN-B-02854:1996 Metody badania. Materiały trudno zapalne.
8
NAWIERZCHNIA Z TRAWY
Przedmiotem Specyfikacji Technicznej SST jest wykonanie boiska wielofunkcyjnego w
Drążnie.
CPV 45 21 22 21-1 Roboty budowlane w zakresie budowy boisk sportowych
Budowę boiska do piłki siatkowej i koszykówki
- podbudowa naturalna
- nawierzchnia trawiasta:
-boisko do piłki koszykowej
-boisko do piłki siatkowej
1.1. Przedmiot SST
Przedmiotem niniejszej specyfikacji technicznej (SST) są wymagania dotyczące wykonania i
odbioru robót związanych z założeniem i pielęgnacją zieleni.
1.2. Zakres stosowania SST
Specyfikacja techniczna (SST) Zaleca się wykorzystanie SST przy zlecaniu robót na
wykonanie zieleni niskiej.
1.3. Zakres robót objętych SST
Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z:
zakładaniem i pielęgnacją trawników na terenie płaskim i na skarpach,
1.4. Określenia podstawowe
1.4.1. Ziemia urodzajna - ziemia posiadająca właściwości zapewniające roślinom prawidłowy
rozwój.
1.4.2. Bryła korzeniowa - uformowana przez szkółkowanie bryła ziemi z przerastającymi ją
korzeniami rośliny.
1.5. Ogólne wymagania dotyczące robót
Niniejsza specyfikacja obejmuje całość robot związanych z wykonaniem nawierzchni
trawiastej naturalnej. Wykonawca robot jest odpowiedzialny za jakość ich wykonania,
bezpieczeństwo wszelkich czynności na terenie budowy, zgodność z dokumentacją
projektową, specyfikacją techniczną.
9
2. MATERIAŁY
2.1. Ogólne wymagania dotyczące materiałów
Wszystkie materiały stosowane do wykonania robot muszą być zgodne z wymaganiami
niniejszej SST.
Najważniejszym elementem boiska jest nawierzchnia - z tego powodu sposób jej wykonania i
zastosowane materiały mają ogromne znaczenie dla odporności, trwałości i wielkości
nakładów na jego pielęgnację. Jest to zarazem jedyny "żywy element" konstrukcyjny boiska.
2.2. Ziemia urodzajna
Ziemia urodzajna, w zależności od miejsca pozyskania, powinna posiadać następujące
charakterystyki:
ziemia rodzima - powinna być zdjęta przed rozpoczęciem robót budowlanych i
zmagazynowana w pryzmach nie przekraczających 2 m wysokości,
ziemia pozyskana w innym miejscu i dostarczona na plac budowy - nie może być
zagruzowana, przerośnięta korzeniami, zasolona lub zanieczyszczona chemicznie.
2.3. Ziemia kompostowa
Do nawożenia gleby mogą być stosowane komposty, powstające w wyniku rozkładu różnych
odpadków roślinnych i zwierzęcych (np. torfu, fekaliów, kory drzewnej, chwastów, plewów),
przy kompostowaniu ich na otwartym powietrzu w pryzmach, w sposób i w warunkach
zapewniających utrzymanie wymaganych cech i wskaźników jakości kompostu.
Kompost fekaliowo-torfowy - wyrób uzyskuje się przez kompostowanie torfu z fekaliami i
ściekami bytowymi z osadników, z osiedli mieszkaniowych.
Kompost fekalowo-torfowy powinien odpowiadać wymaganiom BN-73/0522-01 [5], a torf
użyty jako komponent do wyrobu kompostu - PN-G-98011 [1].
Kompost z kory drzewnej - wyrób uzyskuje się przez kompostowanie kory zmieszanej z
mocznikiem i osadami z oczyszczalni ścieków pocelulozowych, przez okres około 3-ch
miesięcy. Kompost z kory sosnowej może być stosowany jako nawóz organiczny przy
przygotowaniu gleby pod zieleń w okresie jesieni, przez zmieszanie kompostu z glebą.
2.4. Nasiona traw
Nasiona traw najczęściej występują w postaci gotowych mieszanek z nasion różnych
gatunków.
10
Gotowa mieszanka traw powinna mieć oznaczony procentowy skład gatunkowy, klasę, numer
normy wg której została wyprodukowana, zdolność kiełkowania.
a) Skład mieszanki „B1” na 1 ar powierzchni
Mietlica biała rozł. – 0,88 kg
Kostrzewa czerwona – 0,66 kg
Rajgras angielski – 0,55 kg
Koniczyna biała – 0,11 kg
2.5. Nawozy mineralne
Nawozy mineralne powinny być w opakowaniu, z podanym składem chemicznym
(zawartość azotu, fosforu, potasu - N.P.). Nawozy należy zabezpieczyć przed zawilgoceniem i
zbryleniem w czasie transportu i przechowywania.
b) Materiały pomocnicze na 1 ar powierzchni
Superfosfat – 2,5 kg
Sól potasowa 40% – 2,5 kg
Saletrzak – 2,0 kg
3. SPRZĘT
3.1. Ogólne wymagania dotyczące sprzętu
3.2. Sprzęt stosowany do wykonania zieleni
Wykonawca przystępujący do wykonania zieleni powinien wykazać się możliwością
korzystania z następującego sprzętu:
- glebogryzarek, pługów, kultywatorów, bron do uprawy gleby,
- wału kolczatki oraz wału gładkiego do zakładania trawników,
- kosiarki mechanicznej do pielęgnacji trawników,
- sprzętu do pozyskiwania ziemi urodzajnej (np. spycharki gąsiennicowej, koparki),
4. TRANSPORT
4.1. Ogólne wymagania dotyczące transportu
4.2. Transport materiałów do wykonania nasadzeń
Transport materiałów do zieleni może być dowolny pod warunkiem, że nie uszkodzi,
ani też nie pogorszy jakości transportowanych materiałów.
11
5. WYKONANIE ROBÓT
5.1. Ogólne zasady wykonania robót
5.2. Trawniki
5.2.1. Wymagania dotyczące wykonania trawników
Wymagania dotyczące wykonania robót związanych z trawnikami są następujące:
teren pod trawniki musi być oczyszczony z gruzu i zanieczyszczeń,
przy wymianie gruntu rodzimego na ziemię urodzajną teren powinien być obniżony w
stosunku do gazonów lub krawężników o ok. 10 cm - jest to miejsce na ziemię urodzajną
(ok. 5 cm) i kompost (ok. 2 do 3 cm),
przy zakładaniu trawników na gruncie rodzimym krawężnik powinien znajdować się
2 do 3 cm nad terenem,
teren powinien być wyrównany i splantowany,
ziemia urodzajna powinna być rozścielona równą warstwą i wymieszana z kompostem,
nawozami mineralnymi oraz starannie wyrównana,
przed siewem nasion trawy ziemię należy wałować wałem gładkim, a potem wałem kolczatką lub zagrabić,
siew powinien być dokonany w dni bezwietrzne,
okres siania - najlepszy okres wiosenny, najpóźniej do połowy września,
na terenie płaskim nasiona traw wysiewane są w ilości 2,2 kg
przykrycie nasion - przez przemieszanie z ziemią grabiami lub wałem kolczatką,
po wysiewie nasion ziemia powinna być wałowana lekkim wałem w celu ostatecznego
wyrównania i stworzenia dobrych warunków dla podsiąkania wody. Jeżeli przykrycie
nasion nastąpiło przez wałowanie kolczatką, można już nie stosować wału gładkiego,
mieszanka nasion trawnikowych może być gotowa lub wykonana wg składu podanego w
SST.
5.2.2. Pielęgnacja trawników
Najważniejszym zabiegiem w pielęgnacji trawników jest koszenie:
pierwsze koszenie powinno być przeprowadzone, gdy trawa osiągnie wysokość około 10
cm,
następne koszenia powinny się odbywać w takich odstępach czasu, aby wysokość trawy
przed kolejnym koszeniem nie przekraczała wysokości 10 do 12 cm,
ostatnie, przedzimowe koszenie trawników powinno być wykonane z 1-miesięcznym
wyprzedzeniem spodziewanego nastania mrozów (dla warunków klimatycznych Polski
można przyjąć pierwszą połowę października),
koszenia trawników w całym okresie pielęgnacji powinny się odbywać często i w
regularnych odstępach czasu, przy czym częstość koszenia i wysokość cięcia, należy
uzależniać od gatunku wysianej trawy,
chwasty trwałe w pierwszym okresie należy usuwać ręcznie; środki chwastobójcze o
selektywnym działaniu należy stosować z dużą ostrożnością i dopiero po okresie
6 miesięcy od założenia trawnika.
12
Trawniki wymagają nawożenia mineralnego - około 7 kg NPK na 1 ar w ciągu roku.
Mieszanki nawozów należy przygotowywać tak, aby trawom zapewnić składniki wymagane
w poszczególnych porach roku:
wiosną, trawnik wymaga mieszanki z przewagą azotu,
od połowy lata należy ograniczyć azot, zwiększając dawki potasu i fosforu,
ostatnie nawożenie nie powinno zawierać azotu, lecz tylko fosfor i potas.
6. KONTROLA JAKOŚCI ROBÓT
6.1. Ogólne zasady kontroli jakości robót
6.2. Trawniki
Kontrola w czasie wykonywania trawników polega na sprawdzeniu:
oczyszczenia terenu z gruzu i zanieczyszczeń,
określenia ilości zanieczyszczeń (w m3),
pomiaru odległości wywozu zanieczyszczeń na zwałkę,
wymiany gleby jałowej na ziemię urodzajną z kontrolą grubości warstwy rozścielonej
ziemi,
ilości rozrzuconego kompostu,
prawidłowego uwałowania terenu,
zgodności składu gotowej mieszanki traw z ustaleniami dokumentacji projektowej,
gęstości zasiewu nasion,
prawidłowej częstotliwości koszenia trawników i ich odchwaszczania,
okresów podlewania, zwłaszcza podczas suszy,
dosiewania płaszczyzn trawników o zbyt małej gęstości wykiełkowanych zdziebeł trawy.
Kontrola robót przy odbiorze trawników dotyczy:
prawidłowej gęstości trawy (trawniki bez tzw. „łysin”),
obecności gatunków niewysiewanych oraz chwastów.
7. OBMIAR ROBÓT
7.1. Ogólne zasady obmiaru robót
7.2. Jednostka obmiarowa
Jednostką obmiarową jest:
m2 (metr kwadratowy) wykonania: trawników
8. ODBIÓR ROBÓT
Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, SST i wymaganiami
Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji dały wyniki
pozytywne.
9. PODSTAWA PŁATNOŚCI
13
9.1. Ogólne ustalenia dotyczące podstawy płatności
9.2. Cena jednostki obmiarowej
Cena wykonania 1 m2 trawnika obejmuje:
roboty przygotowawcze: oczyszczenie terenu, dowóz ziemi urodzajnej, rozścielenie ziemi
urodzajnej, rozrzucenie kompostu,
zakładanie trawników,
pielęgnację trawników: podlewanie, koszenie, nawożenie, odchwaszczanie.
10. PRZEPISY ZWIĄZANE
1. PN-G-98011
Torf rolniczy
2. PN-R-65023
Materiał siewny. Nasiona roślin rolniczych
3. BN-73/0522-01 Kompost fekaliowo-torfowy
14
OGRODZENIE Z SIATKI
CPV 45 34 200-6 Budowa ogrodzeń
Wykonanie ogrodzenia boiska wielofunkcyjnego
1.1 ZAKRES ROBÓT
1.2. Ustalenia zawarte w niniejszej specyfikacji dotyczą następującego zakresu robót:
1.3 Przygotowanie terenu i wytyczenie trasy ogrodzenia.
1.4 Wykonanie fundamentu , słupków narożnych i środkowych.
1.5 Montaż siatki stalowej ocynkowanej, powlekanej
2.0 OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT
2.1. Wykonawca robót jest odpowiedzialny za wykonanie ogrodzenia, zgodność z
dokumentacją projektową, specyfikacją techniczną.
2.2. Przed rozpoczęciem prac Wykonawca przeprowadzi niezbędne uzgodnienia z
Inwestorem i użytkownikiem.
2.3. Przed rozpoczęciem budowy wykonawca doprowadzi do geodezyjnego wytyczenia
ogrodzenia. Wytyczenie musi mieć potwierdzenie stosownymi dokumentami oraz wpisem
w dzienniku budowy.
2.5. Wykonawca robót jest odpowiedzialny za jakość ich wykonania, zgodność z
dokumentacją projektową, odpowiednimi normami, oraz SST.
3. MATERIAŁY
Materiałami stosowanymi przy budowie ogrodzenia według projektu i przedmiaru są:
a) Fundamenty, cokół wylewne na budowie z betonu B-15.
b) Siatka druciana pleciona, ślimakowa wykonana z drutu ocynkowanego powleczonego
PCV o standardowym wymiarze oczka 45 x 45 mm (± 10%) i wysokości 4,00 m.
c) Drut naciągowy ocynkowany, powlekany PCV, średnica drutu 4,0-5,0 mm.
e) Słupki, wykonane z rury ocynkowanej, o średnicy 76/3,5 i wysokość słupka (5,2 m),
z tym, że ponad teren 4,0 m, a rozstaw słupków 2,4 m. Słupek należy od góry
zabezpieczyć metalowym dospawanym zamknięciem.
4. SPRZĘT
Sprzęt
a) Na budowie wszystkie roboty związane z budową ogrodzenia mogą być wykonane
ręcznie lub mechanicznie przy użyciu dowolnego rodzaju sprzętu.
5. TRANSPORT
5.1 Wymagania ogólne
15
Materiały przewidziane do wykonania robót powinny być przewożone odpowiednimi
środkami transportu z zachowaniem zasad kodeksu drogowego oraz w sposób
zapewniający uniknięcie trwałych uszkodzeń materiałów i dostarczenie ich we właściwym
czasie. Transport musi być prowadzony zgodnie z zasadami bhp i ruchu drogowego.
6. WYKONANIE ROBÓT
6.1. Wytyczenie projektowanego ogrodzenia przez uprawnioną jednostkę geodezyjną.
6.2. Wykopy.
Wykopy pod słupki i cokół ogrodzenia, ręczne wąskoprzestrzenne. Wymiary wykopów
zgodnie z częścią graficzną projektu. Nadmiar ziemi powstały przy wykopach należy
rozplantować wg. wskazań Inwestora lub przetransportować poza plac budowy.
7. OBMIAR ROBÓT
Roboty wykonane należy obmierzać wg. według następujących zasad:
7.1. Ogrodzenie z siatki na słupkach stalowych za 1mb.
7.2. Ogrodzenie z prętów na słupkach murowanych za 1mb.
8. ODBIÓR ROBÓT
Roboty podlegają odbiorowi wg. zasad dla robót zanikających i odbiorowi końcowemu.
9. PODSTAWA PŁATNOŚCI
Rozliczenie (zapłata) za podane roboty w formie ryczałtu za całość pracy na warunkach
określonych w umowie.
16

zal. nr 12 po modyfikacji - pobierz - Gmina Slupca

Transkrypt

Podobne dokumenty

Projekt Boiska - ulotka

Wiadukt drogowy w km 0+328,54 - obiekt nr 38T

I. Nazwa przedmiotu zamówienia: Sprawowanie nadzoru

Potwierdzenie doświadczenia zawodowego

PROTOKÓŁ TYPOWANIA ROBÓT REMONTOWYCH

Hasło dziennik-budowy

Informacja o danych zamieszczonych w ogłoszeniu

Nawierzchnie syntetyczne na niekrytych obiektach sportowych i

Zamawiający informuje, że w związku z tym, iż wynagrodzenie za

Poradnik Kierownika Budowy
