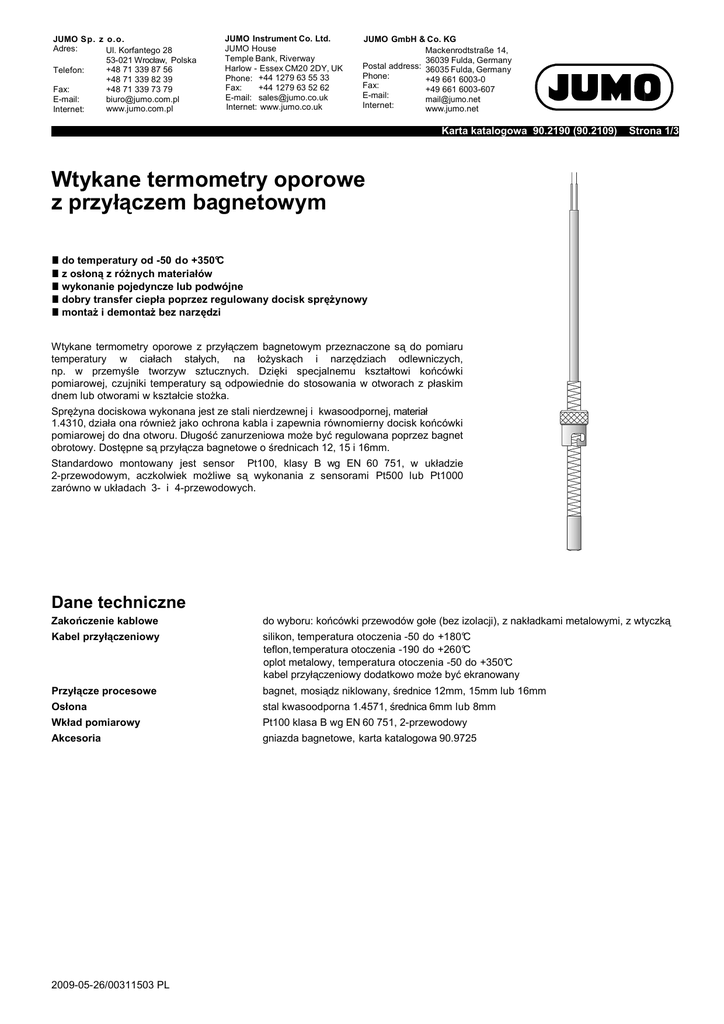

Karta katalogowa 90.2190 (90.2109)
Strona 1/3
Wtykane termometry oporowe
z przyłączem bagnetowym
■ do temperatury od -50 do +350°C
■ z osłoną z róŜnych materiałów
■ wykonanie pojedyncze lub podwójne
■ dobry transfer ciepła poprzez regulowany docisk spręŜynowy
■ montaŜ i demontaŜ bez narzędzi
Wtykane termometry oporowe z przyłączem bagnetowym przeznaczone są do pomiaru
temperatury w ciałach stałych, na łoŜyskach i narzędziach odlewniczych,
np. w przemyśle tworzyw sztucznych. Dzięki specjalnemu kształtowi końcówki
pomiarowej, czujniki temperatury są odpowiednie do stosowania w otworach z płaskim
dnem lub otworami w kształcie stoŜka.
SpręŜyna dociskowa wykonana jest ze stali nierdzewnej i kwasoodpornej, materiał
1.4310, działa ona równieŜ jako ochrona kabla i zapewnia równomierny docisk końcówki
pomiarowej do dna otworu. Długość zanurzeniowa moŜe być regulowana poprzez bagnet
obrotowy. Dostępne są przyłącza bagnetowe o średnicach 12, 15 i 16mm.
Standardowo montowany jest sensor Pt100, klasy B wg EN 60 751, w układzie
2-przewodowym, aczkolwiek moŜliwe są wykonania z sensorami Pt500 lub Pt1000
zarówno w układach 3- i 4-przewodowych.
Dane techniczne
Zakończenie kablowe
do wyboru: końcówki przewodów gołe (bez izolacji), z nakładkami metalowymi, z wtyczką
Kabel przyłączeniowy
silikon, temperatura otoczenia -50 do +180°C
teflon, temperatura otoczenia -190 do +260°C
oplot metalowy, temperatura otoczenia -50 do +350°C
kabel przyłączeniowy dodatkowo moŜe być ekranowany
Przyłącze procesowe
bagnet, mosiądz niklowany, średnice 12mm, 15mm lub 16mm
Osłona
stal kwasoodporna 1.4571, średnica 6mm lub 8mm
Wkład pomiarowy
Pt100 klasa B wg EN 60 751, 2-przewodowy
Akcesoria
gniazda bagnetowe, karta katalogowa 90.9725
2009-05-26/00311503 PL
JUMO Sp. z o.o.
Adres:
Ul. Korfantego 28
53-021 Wrocław, Polska
+48 71 339 87 56
Telefon:
+48 71 339 82 39
+48 71 339 73 79
Fax:
[email protected]
E-mail:
www.jumo.com.pl
Internet:
JUMO Instrument Co. Ltd.
JUMO House
Temple Bank, Riverway
Harlow - Essex CM20 2DY, UK
Phone: +44 1279 63 55 33
+44 1279 63 52 62
Fax:
E-mail: [email protected]
Internet: www.jumo.co.uk
JUMO GmbH & Co. KG
Mackenrodtstraße 14,
36039 Fulda, Germany
Postal address: 36035 Fulda, Germany
Phone:
+49 661 6003-0
Fax:
+49 661 6003-607
E-mail:
[email protected]
Internet:
www.jumo.net
Karta katalogowa 90.2190 (90.2109)
Wymiary
Typ 902190/10
2009-05-26/00311503 PL
Typ 902190/20
Typ 902190/30
Strona 2/3
JUMO Sp. z o.o.
Adres:
Ul. Korfantego 28
53-021 Wrocław, Polska
+48 71 339 87 56
Telefon:
+48 71 339 82 39
+48 71 339 73 79
Fax:
[email protected]
E-mail:
www.jumo.com.pl
Internet:
JUMO Instrument Co. Ltd.
JUMO House
Temple Bank, Riverway
Harlow - Essex CM20 2DY, UK
Phone: +44 1279 63 55 33
+44 1279 63 52 62
Fax:
E-mail: [email protected]
Internet: www.jumo.co.uk
JUMO GmbH & Co. KG
Mackenrodtstraße 14,
36039 Fulda, Germany
Postal address: 36035 Fulda, Germany
Phone:
+49 661 6003-0
Fax:
+49 661 6003-607
E-mail:
[email protected]
Internet:
www.jumo.net
Karta katalogowa 90.2190 (90.2109)
Szczegóły zamówienia: Wtykany termometr oporowy z przyłączem bagnetowym
(1) Forma wykonania
Wtykany termometr oporowy,
osłona ze stali kwasoodpornej z płaską końcówką
mat. ref. 1.4571;
średnica bagnetu: 12mm
902190/10
Wtykany termometr oporowy,
osłona ze stali kwasoodpornej, mat. ref.
1.4571, końcówka pomiarowa - szpic
(120°) ceramika, KER 221; średnica
bagnetu: 12mm
902190/20
Wtykany termometr oporowy, kątowy
osłona ze stali kwasoodpornej z płaską końcówką
mat. ref. 1.4571;
średnica bagnetu: 12mm
902190/30
x
x
x
x
x
x
x
x
(2) Zakres temperatury °C / rodzaj kabla
-50 do +200°C / silikon
-50 do +260°C / PTFE
-50 do +260°C / oplot metalowy
-50 do +350°C / oplot metalowy
x
x
x
x
380
386
388
397
x x x
x x x
x x x
1001
1003
2003
x x x
x x x
1
2
(4) Klasa dokładności wg EN 60 751
klasa B (standard)
klasa A
x x
x
x
6
8
(5) Średnica D w mm
6mm
8mm
x
85
175
185
x
x
x
x
03
11
13
80
x x x
x x x
2500
...
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
(3) Element pomiarowy
1 × Pt100, 3-przewodowo
1 × Pt100, 2-przewodowo
2 × Pt100, 2-przewodowo
000
302
303
317
(6) Długość zanurzeniowa EL w mm
20 - 85mm
20 - 175mm
29 - 185mm
(7) Końcówka kabla przyłączeniowego
z luźnymi przewodami
nakładki metalowe DIN 46 228 Część 4 (standardowo)
wtyczka 6.3 wg. DIN 46 247
wielopolowe złącze wtykowe (dokładnie opisać)
(8) Długość kabla przyłączeniowego AL w mm (500≤ AL ≤500000)
2500mm
inna długość (podać w krokach co 500mm)
(9) Dodatki
brak
średnica bagnetu 15mm.
średnica bagnetu 16mm.
kabel uziemiony
(1)
(2)
Klucz do zamówienia
-
Przykład zamówienia
902190/10 -
(3)
-
397
(4)
(5)
-
-
- 1003 -
1
-
6
(6)
(7)
-
-
-
175 -
(8)
-
(9)
/
,...
- 2500 / 3171
11
Uwaga: gniazda bagnetowe w karcie katalogowej 90.9725
Wykonania magazynowe
(1)
902190/10
902190/10
902190/20
1
-
(2)
397
388
388
-
(3)
1003
1003
1003
-
(4)
1
1
1
-
(5)
8
6
6
dodatki umieszczać kolejno oddzielając przecinkiem.
2009-05-26/00311503 PL
-
(6)
175
175
185
-
(7)
11
11
13
-
(8)
2500
2500
2500
/
/
/
(9)
317
317
317
Nr artykułu
90/00055797
90/00055798
90/00055808
Strona 3/3
