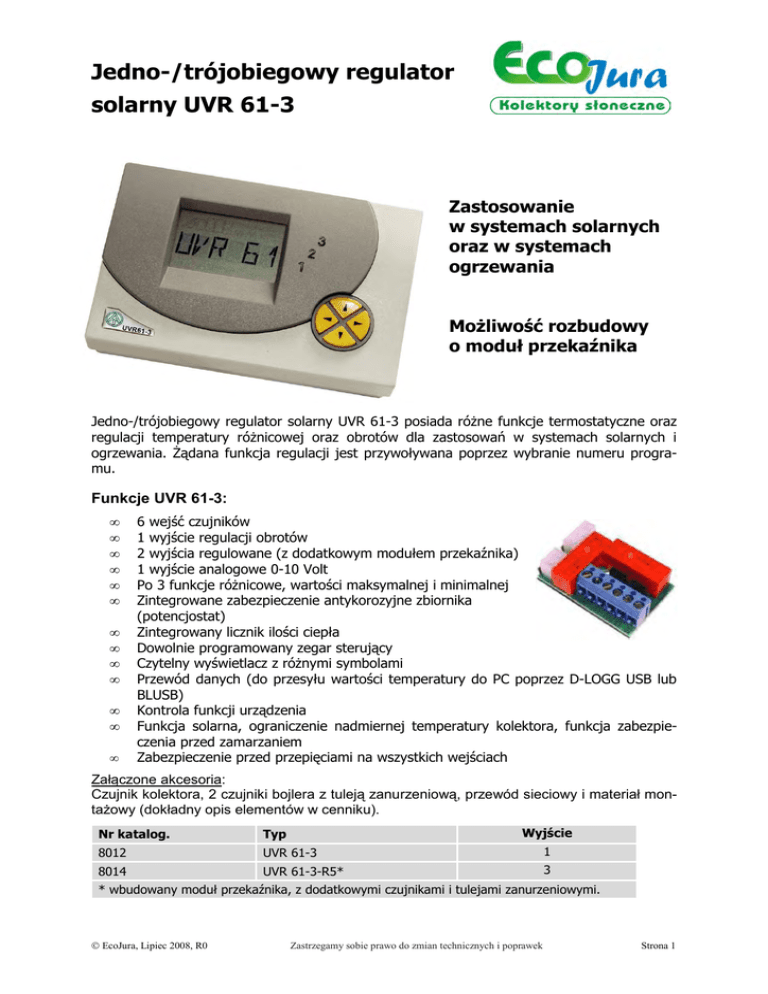

Jedno-trójobiegowy regulator solarny UVR 61-3_EcoJura

Jedno-/trójobiegowy regulator
solarny UVR 61-3
Zastosowanie
w systemach solarnych
oraz w systemach
ogrzewania
MoŜliwość rozbudowy
o moduł przekaźnika
Jedno-/trójobiegowy regulator solarny UVR 61-3 posiada róŜne funkcje termostatyczne oraz
regulacji temperatury róŜnicowej oraz obrotów dla zastosowań w systemach solarnych i
ogrzewania. śądana funkcja regulacji jest przywoływana poprzez wybranie numeru programu.
Funkcje UVR 61-3:
•
•
•
•
•
•
•
•
•
•
•
•
•
6 wejść czujników
1 wyjście regulacji obrotów
2 wyjścia regulowane (z dodatkowym modułem przekaźnika)
1 wyjście analogowe 0-10 Volt
Po 3 funkcje róŜnicowe, wartości maksymalnej i minimalnej
Zintegrowane zabezpieczenie antykorozyjne zbiornika
(potencjostat)
Zintegrowany licznik ilości ciepła
Dowolnie programowany zegar sterujący
Czytelny wyświetlacz z róŜnymi symbolami
Przewód danych (do przesyłu wartości temperatury do PC poprzez D-LOGG USB lub
BLUSB)
Kontrola funkcji urządzenia
Funkcja solarna, ograniczenie nadmiernej temperatury kolektora, funkcja zabezpieczenia przed zamarzaniem
Zabezpieczenie przed przepięciami na wszystkich wejściach
Załączone akcesoria:
Czujnik kolektora, 2 czujniki bojlera z tuleją zanurzeniową, przewód sieciowy i materiał montaŜowy (dokładny opis elementów w cenniku).
Wyjście
Nr katalog.
Typ
8012
UVR 61-3
1
8014
UVR 61-3-R5*
3
* wbudowany moduł przekaźnika, z dodatkowymi czujnikami i tulejami zanurzeniowymi.
 EcoJura, Lipiec 2008, R0
Zastrzegamy sobie prawo do zmian technicznych i poprawek
Strona 1
Jedno-/trójobiegowy regulator
solarny UVR 61-3
Schematy UVR 61-3
UVR 61-3
Schemat 0
Schemat 0
S1
S33
S3
S23
A1 S2
UVR 61-3-R5
Schemat 48
Schemat 80
S1
S1
SP2
SP1
S3
S4
A2
A2
S4
A1
S3
A1
S2
S2
Schemat 176
Schemat 224
S1
S1
S5
S4
A3
A3
A2
A1
S3
S2
S4
S3 A3
S2
A2
A1
Schemat 240
S1
Schemat 386
S2
S1
SP1
SP2
S4
S5
A1
A2
A3
S3
S2
S4
S3
 EcoJura, Lipiec 2008, R0
A3
A2
A1
A1
Zastrzegamy sobie prawo do zmian technicznych i poprawek
Strona 2
