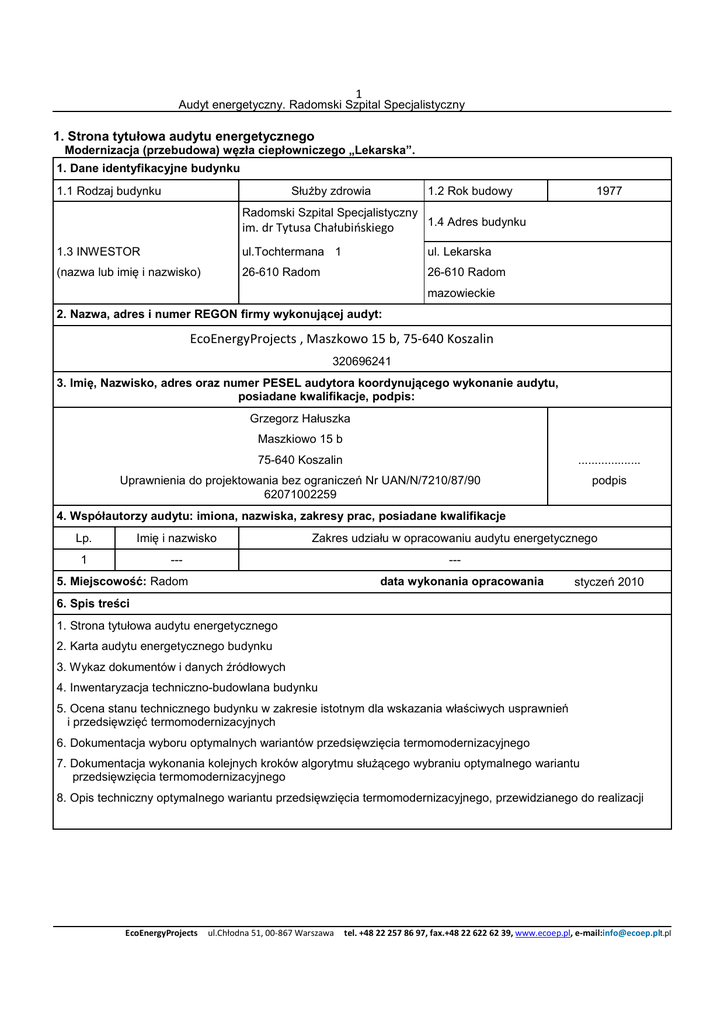

Audyt energetyczny. Radomski Szpital Specjalistyczny
1. Strona tytułowa audytu energetycznego
Modernizacja (przebudowa) węzła ciepłowniczego „Lekarska”.
1. Dane identyfikacyjne budynku
1.1 Rodzaj budynku
Służby zdrowia
1.2 Rok budowy
Radomski Szpital Specjalistyczny
im. dr Tytusa Chałubińskiego
1.4 Adres budynku
1.3 INWESTOR
ul.Tochtermana 1
ul. Lekarska
(nazwa lub imię i nazwisko)
26-610 Radom
26-610 Radom
1977
mazowieckie
2. Nazwa, adres i numer REGON firmy wykonującej audyt:
EcoEnergyProjects , Maszkowo 15 b, 75-640 Koszalin
320696241
3. Imię, Nazwisko, adres oraz numer PESEL audytora koordynującego wykonanie audytu,
posiadane kwalifikacje, podpis:
Grzegorz Hałuszka
Maszkiowo 15 b
75-640 Koszalin
...................
Uprawnienia do projektowania bez ograniczeń Nr UAN/N/7210/87/90
62071002259
podpis
4. Współautorzy audytu: imiona, nazwiska, zakresy prac, posiadane kwalifikacje
Lp.
Imię i nazwisko
Zakres udziału w opracowaniu audytu energetycznego
1
---
---
5. Miejscowość: Radom
data wykonania opracowania
styczeń 2010
6. Spis treści
1. Strona tytułowa audytu energetycznego
2. Karta audytu energetycznego budynku
3. Wykaz dokumentów i danych źródłowych
4. Inwentaryzacja techniczno-budowlana budynku
5. Ocena stanu technicznego budynku w zakresie istotnym dla wskazania właściwych usprawnień
i przedsięwzięć termomodernizacyjnych
6. Dokumentacja wyboru optymalnych wariantów przedsięwzięcia termomodernizacyjnego
7. Dokumentacja wykonania kolejnych kroków algorytmu służącego wybraniu optymalnego wariantu
przedsięwzięcia termomodernizacyjnego
8. Opis techniczny optymalnego wariantu przedsięwzięcia termomodernizacyjnego, przewidzianego do realizacji
EcoEnergyProjects
ul.Chłodna 51, 00-867 Warszawa
tel. +48 22 257 86 97, fax.+48 22 622 62 39, www.ecoep.pl, e-mail:[email protected]
2
2. Karta audytu energetycznego budynku
2.1. Dane ogólne
2.1.1.
Konstrukcja/technologia budynku
tradycyjna
2.1.2.
Liczba kondygnacji
2.1.3.
Kubatura części ogrzewanej
7390,09
2.1.4.
Powierzchnia netto budynku
2689,03
2.1.5.
Liczba osób użytkujących budynek
140,00
2.1.6.
Sposób przygotowania ciepłej wody
Centralne
2.1.7.
Rodzaj systemu grzewczego budynku
Centralne
2.1.8.
Współczynnik kształtu A/V
2.1.9.
Inne dane charakteryzujące budynek
5
0,63
...
2.2. Współczynniki przenikania ciepła przez przegrody
budowlane
Stan przed
termomodernizacją
Stan po
termomodernizacji
2.2.1.
Ściany zewnętrzne
0,30
0,30
2.2.2.
Dach/stropodach
0,25
0,25
2.2.3.
Strop piwnicy
1,14
1,14
2.2.4.
Okna
1,80
1,80
2.2.5.
Drzwi/bramy
2,60
2,60
2.2.6.
Podłogi na gruncie
0,45
0,45
2.2.7.
Stropy wewnętrzne
2,27
2,27
2.2.8.
Ściany wewnętrzne
1,14
1,14
Stan przed
termomodernizacją
Stan po
termomodernizacji
2.3. Sprawności składowe systemu grzewczego
2.3.1.
Sprawność wytwarzania
0,960
0,960
2.3.2.
Sprawność przesyłania
0,970
0,970
2.3.3.
Sprawność regulacji
0,800
0,800
2.3.4.
Sprawność akumulacji
1,000
1,000
2.3.5.
Uwzględnienie przerwy na ogrzewanie w okresie tygodnia
1,000
1,000
2.3.6.
Uwzględnienie przerwy na ogrzewanie w ciągu doby
1,000
1,000
Stan przed
termomodernizacją
Stan po
termomodernizacji
Wentylacja z
odzyskiem
Wentylacja z
odzyskiem
kanały wentylacyjne
2.4. Charakterystyka systemu wentylacji
2.4.1.1. Rodzaj wentylacji
2.4.1.2. Sposób doprowadzenia i odprowadzenia powietrza
EcoEnergyProjects
3
2.4.1.3. Strumień powietrza wentylacyjnego
2.4.1.4. Liczba wymian
2.5. Charakterystyka energetyczna budynku
8067,09/8067,09
8067,09/8067,09
1,00
1,00
Stan przed
termomodernizacją
Stan po
termomodernizacji
2.5.1.
Obliczeniowa moc cieplna systemu grzewczego [kW]
174,43
174,43
2.5.2.
Obliczeniowa moc cieplna na przygotowanie cwu [kW]
309,36
282,06
2.5.3.
Roczne zapotrzebowanie na ciepło do ogrzewania budynku
(bez uwzględnienia sprawności systemu grzewczego i
przerw w ogrzewaniu) [GJ/rok]
972,93
972,93
2.5.4.
Roczne zapotrzebowanie na ciepło do ogrzewania budynku
(z uwzględnieniem sprawności systemu grzewczego i
przerw w ogrzewaniu) [GJ/rok]
1306,02
1306,02
2.5.5.
Obliczenie zużycia energii na przygotowanie ciepłej wody
[GJ/rok]
12564,93
11456,26
2.5.6.
Wskaźnik rocznego zapotrzebowania na ciepło do
ogrzewania budynku (bez uwzględnienia sprawności
2
systemu grzewczego i przerw w ogrzewaniu) [kWh/(m rok)]
100,51
100,51
2.5.7.
ogrzewania budynku (z uwzględnieniem sprawności
3
44,97
44,97
2.5.8.
ogrzewania budynku (z uwzględnieniem sprawności
2
134,91
134,91
Stan przed
termomodernizacją
Stan po
termomodernizacji
45,66
45,66
2.6. Opłaty jednostkowe (obowiązujące w dniu sporządzania
audytu)
2.6.1.
Opłata za 1GJ na ogrzewanie
2.6.2.
Opłata za 1MW mocy zamówionej na ogrzewanie na
miesiąc
9205,05
9205,05
2.6.3.
Opłata za 1MW mocy zamówionej na podgrzanie cwu na
miesiąc
9205,05
9205,05
2.7. Charakterystyka ekonomiczna optymalnego wariantu przedsięwzięcia termomodernizacyjnego
Planowana kwota dofinansowania w
ramach RPO [zł]
940780,00
Planowane koszty całkowite [zł]
1106800,00
Roczna oszczędność kosztów energii
[zł/rok]
EcoEnergyProjects
Roczne zmniejszenie zapotrzebowania
na energię [%]
7,99
53637,45
4
3. Wykaz dokumentów i danych źródłowych
3.1. Ustawy i Rozporządzenia
1. Ustawa "prawo budowlane" z dnia 7 lipca 1994r. z późniejszymi zmianami
2. Rozporządzenie Ministra Infrastruktury z dnia 17 marca 2009r. w sprawie szczegółowego zakresu
i form audytu energetycznego oraz części audytu remontowego, wzór kart audytów, a także algorytmy opłacalności
3. Rozporządzenie Ministra Infrastruktury z dnia 17 marca 2009r. w sprawie szczegółowego sposobu
weryfikacji audytu energetycznego i części audytu remontowego oraz szczegółowych warunków, jakie
powinny spełniać podmioty, którym BGK może zlecać wykonanie weryfikacji audytów
4. Ustawa "o wspieraniu termomodernizacji i remontów" z dnia 21 listopad 2008r. z późniejszymi zmianami
5. Rozporządzenie Ministra Infrastruktury z dnia 06 listopada 2008r. w sprawie metodologii obliczeń
charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącego samodzielną
całość techniczno-użytkową oraz sposobu sporządzania i wzorów świadectwa ich charakterystyki energetycznej
3.2. Normy techniczne
1. PN-EN ISO 6946 - Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania.
2. PN-EN ISO 13790:2008 – Obliczenia zużycia energii do ogrzewania i chłodzenia.
3. PN-83/B-03430 - Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej.
Wymagania.
4. PN-82/B-02402 - Temperatury ogrzewanych pomieszczeń w budynkach.
5. PN-82/B-02403 - Temperatury obliczeniowe zewnętrzne.
6. PN-EN 12831:2006 – Metoda obliczania projektowanego obciążenia cieplnego.
3.3. Materiały przekazane przez inwestora
1. Dokumentacja techniczna
2. Informacje techniczne przekazane przez inwestora
3.4. Inne materiały
1. Materiały z przeprowadzonej wizji lokalnej
3.5. Wytyczne oraz uwagi inwestora
1.Ochrona atmosfery poprzez zmniejszenie emisji substancji lotnych pochodzących ze spalania paliw w źródle ciepła.
2.Poprawa jakości powietrza
3.Wykorzystanie źródeł energii odnawialnej poprzez zastosowanie instalacji solarnych.
4.Obniżenie kosztów wytwarzania energii cieplnej.
5.Uzyskanie środków finansowych na realizacje inwestycji w ramach RPO dla województwa mazowieckiego
EcoEnergyProjects
5
6.Maksymalna wielkość środków własnych inwestora, stanowiących możliwy do zadeklarowania udział
własny przeznaczony na pokrycie kosztów przedsięwzięcia termomodernizacyjnego wynosi:
166020 zł
7. Kwota środków finansowych możliwych do uzyskania w ramach Regionalnego Programu: Operacyjnego
dla województwa mazowieckiego
940780 zł
4. Inwentaryzacja techniczno-budowlana budynku
4.1. Ogólne dane techniczne
Konstrukcja/technologia budynku
-
tradycyjna
Kubatura ogrzewania
-
7390,09 m
Powierzchnia netto budynku
-
2689,03 m2
Współczynnik kształtu
-
0,63 m-1
Ilość użytkowników
-
3
140,00
4.2. Dokumentacja techniczna budynku
Wykorzystano dokumentację techniczną przekazana przez inwestora.
4.3. Opis techniczny podstawowych elementów budynku
4.3.1. Zbiorcza charakterystyka przegród budowlanych
2
Ściany zewnętrzne
0,30
W/m K
Dach/stropodach
0,25
W/m K
Strop piwnicy
1,14
W/m K
Okna
1,80
W/m2K
Drzwi/bramy
2,60
W/m K
Podłogi na gruncie
0,45
W/m K
Stropy wewnętrzne
2,27
W/m K
Ściany wewnętrzne
1,14
W/m K
EcoEnergyProjects
2
2
2
2
2
2
6
4.4. Taryfy i opłaty
Ceny ciepła - c.o.
Stan przed termomodernizacją
Stan po termomodernizacji
45,66 zł/GJ
45,66 zł/GJ
9205,05 zł/MW/mc
9205,05 zł/MW/mc
Stan przed termomodernizacją
Stan po termomodernizacji
45,66 zł/GJ
45,66 zł/GJ
9205,05 zł/MW/mc
9205,05 zł/MW/mc
Opłata za 1 GJ na ogrzewanie
Opłata za 1MW mocy zamówionej na
ogrzewanie
Ceny ciepła - c.w.u.
Opłata za 1 GJ
Opłata za 1 MW mocy zamówionej na
podgrzanie c.w.u.
4.5. Charakterystyka systemu grzewczego
Kotły niskotemperaturowe gazowe lub olejowe
Wytwarzanie
Paliwo - gaz ziemny
ηg =
0,960
Przesyłanie ciepła
C.o. wodne z źródłem w budynku, z zaizolowanymi
przewodami, armaturą i urządzeniami w pom.
ogrzewanych
ηd =
0,970
Regulacja systemu grzewczego
Ogrzewanie wodne z grzejnikami członowymi lub
płytowymi w przypadku regulacji centralnej
ηe =
0,800
Akumulacje ciepła
Brak zasobnika buforowego
ηs =
1,000
Czas ogrzewania w okresie
tygodnia
Liczba dni: 7 dni
wt =
1,000
Przerwy w ogrzewaniu w okresie
doby
Liczba godzin: Bez przerw
wd =
1,000
Sprawność całkowita systemu grzewczego ηgηdηeηs =
0,745
4.6. Charakterystyka instalacji ciepłej wody użytkowej
Wytwarzanie ciepła
Kotły gazowe kondensacyjne o mocy ponad 50 kW
ηg =
0,930
Przesył ciepłej wody
Instalacje duże powyżej 100 punktów poboru cieplej
wody
ηd =
0,700
Akumulacja ciepła
Zasobnik w systemie wg standardu z lat 1970-tych
ηs =
0,490
4.7. Charakterystyka systemu wentylacji
Rodzaj wentylacji
Wentylacja z odzyskiem
Sposób doprowadzania i
odprowadzania powietrza
Strumień powietrza
wentylacyjnego
8067,09/8067,09
Krotność wymian powietrza
EcoEnergyProjects
1,00
7
Wentylacja w budynku zapewnia prawidłowe przewietrzanie. W okresie zimowym na skutek nadmiernego napływu
powietrza zimnego mogą następować wysokie straty ciepła na ogrzewanie powietrza wentylacyjnego.
5. Ocena stanu technicznego budynku w zakresie istotnym dla wskazania właściwych usprawnień i
przedsięwzięć termomodernizacyjnych
Rodzaj przegrody lub instalacji
Charakterystyka stanu istniejącego i możliwości poprawy
Ściana zewnętrzna
Nie podlega termomodernizacji
Podłoga na gruncie
System grzewczy
Węzeł w złym stanie technicznym.
Wymienniki, armatura i rurociągi wyeksploatowane.
Wymagany całkowity demontaż
Instalacja ciepłej wody użytkowej
Przewiduje się następujące działania modernizacyjne:
• wykonanie kompleksowej modernizacji poprzez montaż
wysokosprawnego energetycznie węzła ciepłowniczego , kompaktowego
wraz z automatyczną regulacją.
• montaż instalacji solarnej składającej się z 240 kolektorów słonecznych
wraz z osprzętem i automatyką o łącznej mocy użytkowej 340,00 kW.
6.2 Ocena opłacalności i wybór wariantu przedsięwzięcia polegającego na wymianie okien lub drzwi oraz
poprawie systemu wentylacji
•
nie podlega termomodernizacji
6.3 Ocena opłacalności i wybór wariantu prowadzącego do zmniejszenia zapotrzebowania na ciepło na
przygotowanie ciepłej wody użytkowej.
Rozpatrzono trzy warianty modernizacji systemu ciepłej wody użytkowej :
•
•
•
montaż kolektorów słonecznych i kompleksowa modernizacja węzła ciepłowniczego c.w.u.
– wariant Nr1
montaż kolektorów słonecznych płaskich - wariant Nr2
montaż kolektorów słonecznych próżniowych - wariant Nr3
6.3.1 Obliczenia mocy cieplnej oraz zapotrzebowanie na ciepło do przygotowania cwu
Stan istniejący
Wariant 1
140,00
140,00
3
0,325
0,325
Temperatura ciepłej wody na zaworze czerpalnym
[ C]
45,00
45,00
Czas użytkowania tuz
[dni]
365,00
365,00
Sprawność źródła ciepła
0,930
0,980
Sprawność przesyłu
0,700
0,700
Liczba użytkowników Li
Zapotrzebowanie jednostkowe Vcw
EcoEnergyProjects
[m /d]
o
8
Sprawność akumulacji ciepła
0,490
0,510
Współczynnik nierównomierności Nh
2,79
2,79
Zużycie w ciągu doby Gd
45,50
45,50
Zużycie średnie godzinowe Gh,śr
2,53
2,53
Obliczeniowe zapotrzebowanie ciepła Qcw
[GJ/a]
12564,934
11456,264
Max moc cieplna qcwu
[MW]
0,3094
0,2821
Stan istniejący
Wariant 1
Wariant 2
Wariant 3
140,00
140,00
0,325
0,325
45,00
45,00
365,00
365,00
0,960
0,970
0,700
0,700
0,500
0,500
2,79
2,79
45,50
45,50
2,53
2,53
11928,835
11805,857
0,2937
0,2907
6.3.2 Ocena opłacalności modernizacji instalacji cwu
Opłata za 1 GJ
[zł/GJ]
45,66
45,66
Opłata za 1 MW mocy zamówionej na podgrzanie cwu
[zł/MW]
9205,05
9205,05
[zł/a]
---
53637,05
Koszt modernizacji Nu
[zł]
---
1061800,00
SPBT
[lat]
---
19,80
Roczna oszczędność kosztów ∆O
Wariant 2
Wariant 3
45,66
45,66
9205,05
9205,05
30774,26
36723,87
711800,00
928600,00
23,13
25,29
EcoEnergyProjects
9
Optymalnym wariantem przedsięwzięcia jest wariant nr
1
Procentowa poprawa sprawności źródła ciepła
0,05
6.3.3 Uproszczona kalkulacja kosztów modernizacji instalacji cwu dla wariantu optymalnego
Planowane usprawnienia:
Nakłady
•
Montaż instalacji solarnej składającej się z 240 kolektorów słonecznych wraz z
osprzętem i automatyką o łącznej mocy użytkowej 340,00 kW
711800,00
•
Kompleksowa modernizacja węzła ciepłowniczego
350000,00
---
--Suma:
1061800,00
7. Dokumentacja wykonania kolejnych kroków algorytmu służącego wybraniu optymalnego
wariantu przedsięwzięcia termomodernizacyjnego
7.1. Zestawienie wybranych usprawnień i wariantów termomodernizacyjnych w kolejności rosnącej wartości
SPBT
Lp.
1.
Rodzaj i zakres usprawnienia termomodernizacyjnego albo wariantu
Modernizacja systemu ciepłej wody użytkowej
Koszty audytu i/lub projektów i dokumentacji technicznej
EcoEnergyProjects
Planowane koszty
robót
SPBT
[zł]
[lat]
1061800,00 zł
19,80
45000,00
---
10
7.2 Określenie kosztów poszczególnych wariantów przedsięwzięcia termomodernizacyjnego
Wariant 1
Usprawnienie
1
Modernizacja systemu ciepłej wody użytkowej
2
Audyt i/lub inna dokumentacja techniczna
Koszt
1061800,00
45000,00
Całkowity koszt
1106800,00
o
C
2
3
m
m
3
m
m
3
stosunek pow.
przegród
zewnętrznych do
kubatury przestrzeni
ogrzewanej A/V
wskaźnik cieplny
budynku
kubatura przestrzeni
ogrzewanej
kubatura budynku
kubatura
pomieszczeń
ogrzewanych
[GJ]
powierzchnia
pomieszczeń
ogrzewanych
[MW]
średnia temperatura
pomieszczeń
ogrzewanych
roczne
zapotrzebowanie
energii budynku
Wariant
sumaryczna strata
ciepła budynku
7.3. Wyniki obliczeń dla poszczególnych wariantów przedsięwzięcia
2
W/m
1/m
0
0,1744
972,93
24,00
2689,03
8067,09
8067,09
8067,09
21,62
0,63
1
0,1744
972,93
24,00
2689,03
8067,09
8067,09
8067,09
21,62
0,63
7.4. Obliczenia oszczędności kosztów wynikających z przeprowadzenia przedsięwzięcia
termomodernizacyjnego
Wariant
-
Qh0,1co
Q0,1cwu
qh0,1co
q0,1cwu
GJ
GJ
MW
MW
972,93
η0,1
wt0,1
wd0,1
Q0,1
O0,1
∆O
%∆O
-
-
-
GJ
zł
zł
%
0,74
1,00
1,00
13879,70
687187,9
5
---
---
0,74
1,00
1,00
12771,03
633550,5
1
53637,45
7,81
12564,93
0
0,1744
0,3094
972,93
11456,26
1
0,1744
EcoEnergyProjects
0,2821
11
7.6. Dokumentacja wyboru optymalnego wariantu przedsięwzięcia termomodernizacyjnego budynku
Roczna
Procentowa
oszczędność
oszczędność
Planowane
Wariant
koszty całkowite kosztów energii zapotrz. na
energię
∆O
1
1106800,00 zł
53637,45
Planowana kwota
środków własnych i
kwota kredytu
166020,0
0
15,00
940780,0
0
85,00
7,99%
Optymalnym wariantem przedsięwzięcia termomodernizacyjnego jest wariant nr
1
gdyż:
1. Zmniejszenie rocznego zapotrzebowania na energię zużywaną na potrzeby podgrzewania wody użytkowej
Wynosi 7,81 %. Jest to wariant o najkrótszym prostym czasie zwrotu SPBT
2. Kwota dofinansowania w ramach RPO nie przekracza 85% kosztów inwestycji.
3. Środki własne konieczne na realizację przedsięwzięcia termomodernizacyjnego nie
przekraczają zadeklarowanych przez inwestora środków w kwocie 166020,00 zł
7.7. Charakterystyka optymalnego wariantu przedsięwzięcia termomodernizacyjnego
- planowany koszt całkowity
---
1106800,00 zł
- planowana kwota środków własnych
---
166020,00 zł
- planowana kwota dofinansowania w ramach RPO
---
940780,00 zł
- roczne oszczędności kosztów energii
---
53637,45 zł
EcoEnergyProjects
t.j.
7,81 %
12
8. Opis techniczny optymalnego wariantu przedsięwzięcia termomodernizacyjnego, przewidzianego
do realizacji.
C.W.U.
Usprawnienie: modernizacja instalacji ciepłej wody użytkowej
Wymagany zakres prac modernizacyjnych:
Modernizacja węzła c.w.u.:
• wykonanie kompleksowej modernizacji poprzez montaż wysokosprawnego energetycznie węzła
ciepłowniczego , kompaktowego wraz z automatyczną regulacją.
Montaż instalacji solarnej:
• montaż instalacji solarnej składającej się z 240 kolektorów słonecznych , wraz z osprzętem i automatyką o
łącznej mocy użytkowej 340,00 kW.
Uwagi:
Szczegółowy zakres prac oraz ostateczny dobór urządzeń według PBW modernizacji instalacji c.w.u. ,
węzła c,w,u, i instalacji solarnej.
EcoEnergyProjects

P-18-2011 zal.2 audy.. - Radomski Szpital Specjalistyczny im. dr

Transkrypt

Podobne dokumenty

AUDYT-WEZE£POD KUCHNIA+DODATKOWE SOLARY

Załącznik nr 3

B14 Audyt bezpieczenstwa systemow informatycznych

dr Iwona Cieślak Doktor nauk ekonomicznych w zakresie nauk o

Rodzaje audytu strony internetowej

Załącznik 1 do opisu przedmiotu zamówienia

ALTERNATYWNE TRASY WYŚCIGU DŁUGODYSTANSOWEGO

AUDYT I KONTROLA WEWNĘTRZNA

Audyt wewnętrzny w gospodarce Odbiorcy studiów: Audytorzy

Zarządzenie Nr 42 /2015 Starosty Kraśnickiego z dnia 17 listopada
