W celu zamontowania zaczepu kulowego P-042 nale¿y przestrzegaæ poni¿szego opisu:

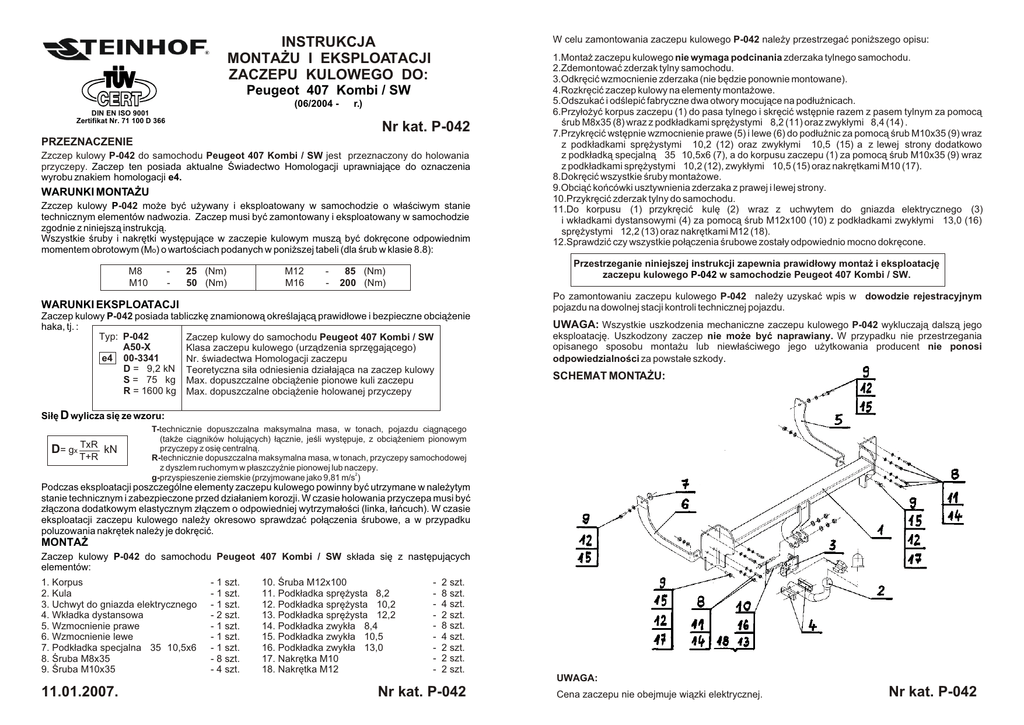

INSTRUKCJA
MONTA¯U I EKSPLOATACJI
ZACZEPU KULOWEGO DO:
Peugeot 407 Kombi / SW
(06/2004 - ® r.)
DIN EN ISO 9001
Zertifikat Nr. 71 100 D 366
Nr kat. P-042
PRZEZNACZENIE
Zzczep kulowy P-042 do samochodu Peugeot 407 Kombi / SW jest przeznaczony do holowania
przyczepy. Zaczep ten posiada aktualne Œwiadectwo Homologacji uprawniaj¹ce do oznaczenia
wyrobu znakiem homologacji e4.
WARUNKI MONTA¯U
Zzczep kulowy P-042 mo¿e byæ u¿ywany i eksploatowany w samochodzie o w³aœciwym stanie
technicznym elementów nadwozia. Zaczep musi byæ zamontowany i eksploatowany w samochodzie
zgodnie z niniejsz¹ instrukcj¹.
Wszystkie œruby i nakrêtki wystêpuj¹ce w zaczepie kulowym musz¹ byæ dokrêcone odpowiednim
momentem obrotowym (Mo) o wartoœciach podanych w poni¿szej tabeli (dla œrub w klasie 8.8):
M8
M10
-
25 (Nm)
50 (Nm)
M12
M16
-
1.Monta¿ zaczepu kulowego nie wymaga podcinania zderzaka tylnego samochodu.
2.Zdemontowaæ zderzak tylny samochodu.
3.Odkrêciæ wzmocnienie zderzaka (nie bêdzie ponownie montowane).
4.Rozkrêciæ zaczep kulowy na elementy monta¿owe.
5.Odszukaæ i odœlepiæ fabryczne dwa otwory mocuj¹ce na pod³u¿nicach.
6.Przy³o¿yæ korpus zaczepu (1) do pasa tylnego i skrêciæ wstêpnie razem z pasem tylnym za pomoc¹
œrub M8x35 (8) wraz z podk³adkami sprê¿ystymi Ø8,2 (11) oraz zwyk³ymi Ø8,4 (14) .
7.Przykrêciæ wstêpnie wzmocnienie prawe (5) i lewe (6) do pod³u¿nic za pomoc¹ œrub M10x35 (9) wraz
z podk³adkami sprê¿ystymi Ø10,2 (12) oraz zwyk³ymi Ø10,5 (15) a z lewej strony dodatkowo
z podk³adk¹ specjaln¹ Ø35Ø10,5x6 (7), a do korpusu zaczepu (1) za pomoc¹ œrub M10x35 (9) wraz
z podk³adkami sprê¿ystymi Ø10,2 (12), zwyk³ymi Ø10,5 (15) oraz nakrêtkami M10 (17).
8.Dokrêciæ wszystkie œruby monta¿owe.
9.Obci¹æ koñcówki usztywnienia zderzaka z prawej i lewej strony.
10.Przykrêciæ zderzak tylny do samochodu.
11.Do korpusu (1) przykrêciæ kulê (2) wraz z uchwytem do gniazda elektrycznego (3)
i wk³adkami dystansowymi (4) za pomoc¹ œrub M12x100 (10) z podk³adkami zwyk³ymi Ø13,0 (16)
sprê¿ystymi Ø12,2 (13) oraz nakrêtkami M12 (18).
12.Sprawdziæ czy wszystkie po³¹czenia œrubowe zosta³y odpowiednio mocno dokrêcone.
Przestrzeganie niniejszej instrukcji zapewnia prawid³owy monta¿ i eksploatacjê
zaczepu kulowego P-042 w samochodzie Peugeot 407 Kombi / SW.
85 (Nm)
200 (Nm)
WARUNKI EKSPLOATACJI
Zaczep kulowy P-042 posiada tabliczkê znamionow¹ okreœlaj¹c¹ prawid³owe i bezpieczne obci¹¿enie
haka, tj. :
Typ: P-042
Zaczep kulowy do samochodu Peugeot 407 Kombi / SW
A50-X
Klasa zaczepu kulowego (urz¹dzenia sprzêgaj¹cego)
e4 00-3341
Nr. œwiadectwa Homologacji zaczepu
D = 9,2 kN Teoretyczna si³a odniesienia dzia³aj¹ca na zaczep kulowy
S = 75 kg Max. dopuszczalne obci¹¿enie pionowe kuli zaczepu
R = 1600 kg Max. dopuszczalne obci¹¿enie holowanej przyczepy
Po zamontowaniu zaczepu kulowego P-042 nale¿y uzyskaæ wpis w dowodzie rejestracyjnym
pojazdu na dowolnej stacji kontroli technicznej pojazdu.
UWAGA: Wszystkie uszkodzenia mechaniczne zaczepu kulowego P-042 wykluczaj¹ dalsz¹ jego
eksploatacjê. Uszkodzony zaczep nie mo¿e byæ naprawiany. W przypadku nie przestrzegania
opisanego sposobu monta¿u lub niew³aœciwego jego u¿ytkowania producent nie ponosi
odpowiedzialnoœci za powsta³e szkody.
SCHEMAT MONTA¯U:
Si³ê D wylicza siê ze wzoru:
D= gx TxR kN
T+R
T-technicznie dopuszczalna maksymalna masa, w tonach, pojazdu ci¹gn¹cego
(tak¿e ci¹gników holuj¹cych) ³¹cznie, jeœli wystêpuje, z obci¹¿eniem pionowym
przyczepy z osiê centraln¹.
R-technicznie dopuszczalna maksymalna masa, w tonach, przyczepy samochodowej
z dyszlem ruchomym w p³aszczyŸnie pionowej lub naczepy.
g-przyspieszenie ziemskie (przyjmowane jako 9,81 m/s2)
Podczas eksploatacji poszczególne elementy zaczepu kulowego powinny byæ utrzymane w nale¿ytym
stanie technicznym i zabezpieczone przed dzia³aniem korozji. W czasie holowania przyczepa musi byæ
z³¹czona dodatkowym elastycznym z³¹czem o odpowiedniej wytrzyma³oœci (linka, ³añcuch). W czasie
eksploatacji zaczepu kulowego nale¿y okresowo sprawdzaæ po³¹czenia œrubowe, a w przypadku
poluzowania nakrêtek nale¿y je dokrêciæ.
MONTA¯
Zaczep kulowy P-042 do samochodu Peugeot 407 Kombi / SW sk³ada siê z nastêpuj¹cych
elementów:
1. Korpus
2. Kula
3. Uchwyt do gniazda elektrycznego
4. Wk³adka dystansowa
5. Wzmocnienie prawe
6. Wzmocnienie lewe
7. Podk³adka specjalna Ø35Ø10,5x6
8. Œruba M8x35
9. Œruba M10x35
11.01.2007.
- 1 szt.
- 1 szt.
- 1 szt.
- 2 szt.
- 1 szt.
- 1 szt.
- 1 szt.
- 8 szt.
- 4 szt.
10. Œruba M12x100
11. Podk³adka sprê¿ysta Ø8,2
12. Podk³adka sprê¿ysta Ø10,2
13. Podk³adka sprê¿ysta Ø12,2
14. Podk³adka zwyk³a Ø8,4
15. Podk³adka zwyk³a Ø10,5
16. Podk³adka zwyk³a Ø13,0
17. Nakrêtka M10
18. Nakrêtka M12
-
2 szt.
8 szt.
4 szt.
2 szt.
8 szt.
4 szt.
2 szt.
2 szt.
2 szt.
Nr kat. P-042
UWAGA:
Cena zaczepu nie obejmuje wi¹zki elektrycznej.
Nr kat. P-042
