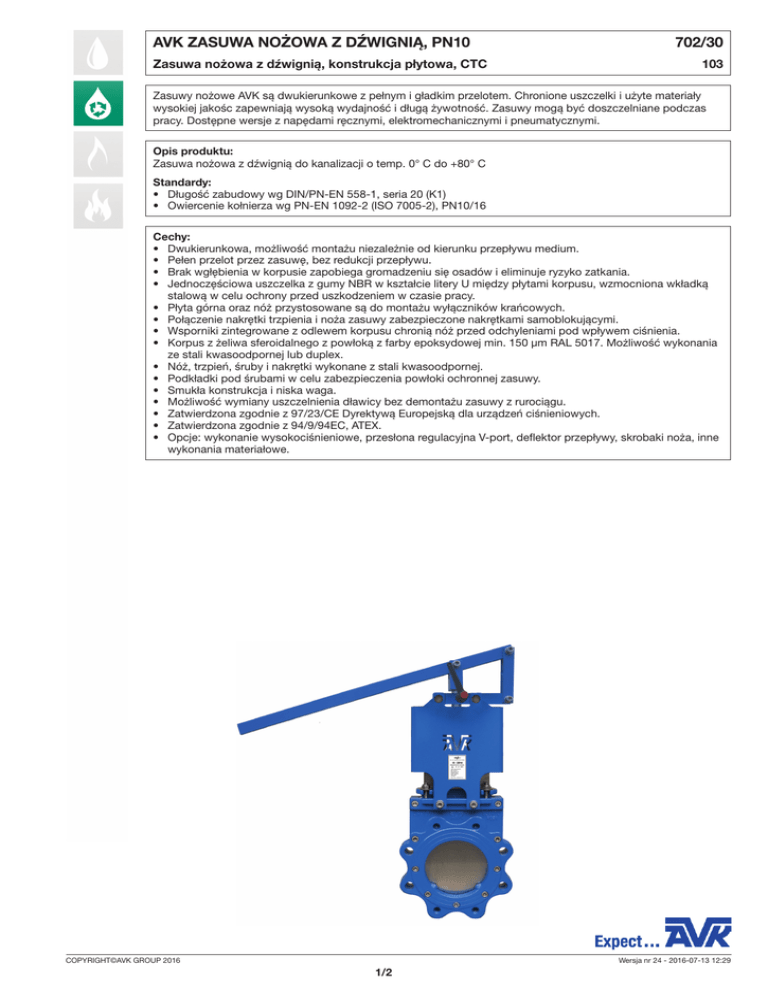

AVK ZASUWA NOŻOWA Z DŹWIGNIĄ, PN10 702/30

AVK ZASUWA NOŻOWA Z DŹWIGNIĄ, PN10
Zasuwa nożowa z dźwignią, konstrukcja płytowa, CTC
702/30
103
Zasuwy nożowe AVK są dwukierunkowe z pełnym i gładkim przelotem. Chronione uszczelki i użyte materiały
wysokiej jakośc zapewniają wysoką wydajność i długą żywotność. Zasuwy mogą być doszczelniane podczas
pracy. Dostępne wersje z napędami ręcznymi, elektromechanicznymi i pneumatycznymi.
Opis produktu:
Zasuwa nożowa z dźwignią do kanalizacji o temp. 0° C do +80° C
Standardy:
• Długość zabudowy wg DIN/PN-EN 558-1, seria 20 (K1)
• Owiercenie kołnierza wg PN-EN 1092-2 (ISO 7005-2), PN10/16
Cechy:
• Dwukierunkowa, możliwość montażu niezależnie od kierunku przepływu medium.
• Pełen przelot przez zasuwę, bez redukcji przepływu.
• Brak wgłębienia w korpusie zapobiega gromadzeniu się osadów i eliminuje ryzyko zatkania.
• Jednoczęściowa uszczelka z gumy NBR w kształcie litery U między płytami korpusu, wzmocniona wkładką
stalową w celu ochrony przed uszkodzeniem w czasie pracy.
• Płyta górna oraz nóż przystosowane są do montażu wyłączników krańcowych.
• Połączenie nakrętki trzpienia i noża zasuwy zabezpieczone nakrętkami samoblokującymi.
• Wsporniki zintegrowane z odlewem korpusu chronią nóż przed odchyleniami pod wpływem ciśnienia.
• Korpus z żeliwa sferoidalnego z powłoką z farby epoksydowej min. 150 μm RAL 5017. Możliwość wykonania
ze stali kwasoodpornej lub duplex.
• Nóż, trzpień, śruby i nakrętki wykonane z stali kwasoodpornej.
• Podkładki pod śrubami w celu zabezpieczenia powłoki ochronnej zasuwy.
• Smukła konstrukcja i niska waga.
• Możliwość wymiany uszczelnienia dławicy bez demontażu zasuwy z rurociągu.
• Zatwierdzona zgodnie z 97/23/CE Dyrektywą Europejską dla urządzeń ciśnieniowych.
• Zatwierdzona zgodnie z 94/9/94EC, ATEX.
• Opcje: wykonanie wysokociśnieniowe, przesłona regulacyjna V-port, deflektor przepływy, skrobaki noża, inne
wykonania materiałowe.
COPYRIGHT©AVK GROUP 2016
Wersja nr 24 - 2016-07-13 12:29
1/2
AVK ZASUWA NOŻOWA Z DŹWIGNIĄ, PN10
702/30
Zasuwa nożowa z dźwignią, konstrukcja płytowa, CTC
103
W1
1
2
11
3
12
4
13
5
14
6
15
Ho
H3
Hc
7
8
9
10
L
W
Wykaz elementów budowy:
1.
Kolumna
Stal węglowa z powłoką epoksydową
2.
Trzpień
Stal kwasoodporna 1.4401
3.
Nakrętka trzpienia
Brąz
4.
Śruba i nakrętka
Stal kwasoodporna 1.4401
5.
Śruba dławicy
Stal kwasoodporna 1.4401
6.
Popychacz dławicy
Stal kwasoodporna 1.4401
7.
Dławica
Guma NBR
8.
Korpus
Żeliwo szare GJL-250 (GG-25)
Stal kwasoodporna 1.4401
Uszczelnienie
10.
obwodowe
Guma NBR
11. Dźwignia
Stal węglowa z powłoką epoksydową
12. Wodzik
Stal węglowa z powłoką epoksydową
13. Cięgno
Stal węglowa z powłoką epoksydową
14. Wspornik dźwigni
Stal węglowa z powłoką epoksydową
15. Blokada trzpienia
Stal węglowa z powłoką epoksydową
9.
Nóż
Komponenty mogą być zastąpione materiałami takiej samej bądź wyższej klasy, bez wcześniejszego powiadomienia.
Nr katalogowy i wymiary:
Nr katalogowy
DN
mm
Owiercenie
kołnierzy
L
mm
H3
mm
W
mm
W1
mm
Hc
mm
Ho
mm
702-080-30-134
702-100-30-134
702-150-30-134
702-200-30-034
80
100
150
200
PN10/16
PN10/16
PN10/16
PN10
46
52
56
60
910
933
1297
1759
183
202
267
326
601
703
1003
1304
431
475
670
733
758
831
1162
1594
Ciśnienie Ciśnienie
próbne
pracy
bar
bar
10
10
10
10
5
5
5
5
Waga
kg
15
17
28
46
Konstrukcja, materiały oraz warunki wykonania mogą ulec zmianie bez powiadomienia z powodu ciągłego rozwoju naszych produktów.
