Peugeot 309 F04A angielska

The instruction of the assembly

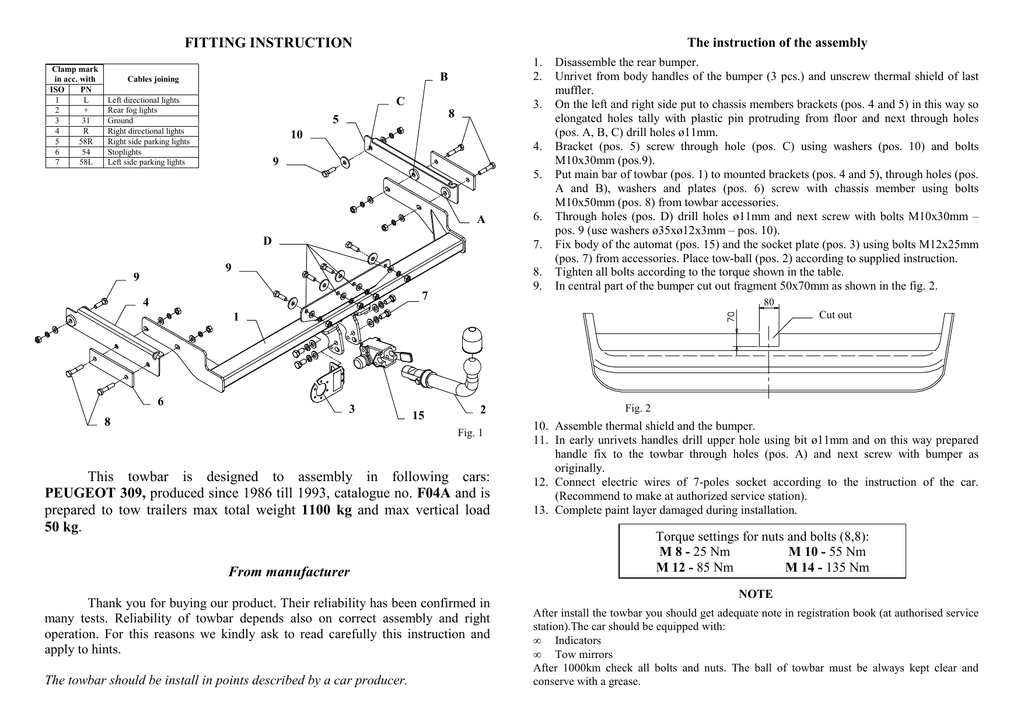

FITTING INSTRUCTION
Clamp mark
in acc. with
ISO
PN
1
L
2
+
3
31
4
R
5
58R
6
54
7
58L
1.
2.
B
Cables joining
C
Left directional lights
Rear fog lights
Ground
Right directional lights
Right side parking lights
Stoplights
Left side parking lights
3.
8
5
10
4.
9
5.
A
D
7.
9
9
6.
8.
9.
7
4
Disassemble the rear bumper.
Unrivet from body handles of the bumper (3 pcs.) and unscrew thermal shield of last
muffler.
On the left and right side put to chassis members brackets (pos. 4 and 5) in this way so
elongated holes tally with plastic pin protruding from floor and next through holes
(pos. A, B, C) drill holes ø11mm.
Bracket (pos. 5) screw through hole (pos. C) using washers (pos. 10) and bolts
M10x30mm (pos.9).
Put main bar of towbar (pos. 1) to mounted brackets (pos. 4 and 5), through holes (pos.
A and B), washers and plates (pos. 6) screw with chassis member using bolts
M10x50mm (pos. 8) from towbar accessories.
Through holes (pos. D) drill holes ø11mm and next screw with bolts M10x30mm –
pos. 9 (use washers ø35xø12x3mm – pos. 10).
Fix body of the automat (pos. 15) and the socket plate (pos. 3) using bolts M12x25mm
(pos. 7) from accessories. Place tow-ball (pos. 2) according to supplied instruction.
Tighten all bolts according to the torque shown in the table.
In central part of the bumper cut out fragment 50x70mm as shown in the fig. 2.
80
Cut out
1
6
3
8
15
2
Fig. 1
This towbar is designed to assembly in following cars:
PEUGEOT 309, produced since 1986 till 1993, catalogue no. F04A and is
prepared to tow trailers max total weight 1100 kg and max vertical load
50 kg.
From manufacturer
Thank you for buying our product. Their reliability has been confirmed in
many tests. Reliability of towbar depends also on correct assembly and right
operation. For this reasons we kindly ask to read carefully this instruction and
apply to hints.
The towbar should be install in points described by a car producer.
Fig. 2
10. Assemble thermal shield and the bumper.
11. In early unrivets handles drill upper hole using bit ø11mm and on this way prepared
handle fix to the towbar through holes (pos. A) and next screw with bumper as
originally.
12. Connect electric wires of 7-poles socket according to the instruction of the car.
(Recommend to make at authorized service station).
13. Complete paint layer damaged during installation.
Torque settings for nuts and bolts (8,8):
M 8 - 25 Nm
M 10 - 55 Nm
M 12 - 85 Nm
M 14 - 135 Nm
NOTE
After install the towbar you should get adequate note in registration book (at authorised service
station).The car should be equipped with:
• Indicators
• Tow mirrors
After 1000km check all bolts and nuts. The ball of towbar must be always kept clear and
conserve with a grease.
PPUH AUTO-HAK S.J.
Towbar accessories:
Produkcja Haków Holowniczych
Henryk & Zbigniew Nejman
76-200 SŁUPSK ul. Słoneczna 16K
tel/fax (059) 8-414-414; 8-414-413
E-mail: [email protected]
www. autohak.com.pl
Towing hitch (without electrical set)
Class: A50-X
Cat. no. F04A
Technical data:
D-value: 7,22 kN
maximum trailer weight: 1100 kg
maximum vertical cup load: 50 kg
Designed for:
Manufacturer: PEUGEOT
Model: 309
produced since 1986 till 1993
Approval number acc. to regulations EKG/ONZ 55.01:
Foreword
This towbar is designed according to rules of safety traffic regulations. The towing
hitch is a safety component and can be install only by qualified personnel. Any
alteration or conversion of the towing hitch is prohibited and would lead to
cancellation of design certification. Remove insulating compound and underseal
from vehicle (if present) in the area of the matting surfaces of the towing hitch.
The vehicle manufacturer’s specifications regarding trailer load and max. vertical
cup load are decisive for driving, and values for the towing hitch cannot be
exceeded.
D-value formula:
Max trailer weight [kg]
x
Max vehicle weight [kg]
Max trailer weight [kg] +
Max vehicle weight [kg]
X
9,81
=
1000
D [kN]
Kolejność czynności przy montaŜu
INSTRUKCJA
montaŜu i eksploatacji haka holowniczego
Oznaczenie
zacisku wg
ISO
PN
1
L
2
+
3
31
4
R
5
58R
6
54
7
58L
1.
2.
B
Łączenie przewodów
3.
C
Kierunkowskazy lewe
Tylne światła przeciwmgłowe
Masa
Kierunkowskazy prawe
Światła pozycyjne prawe
Światła hamowania
Światła pozycyjne lewe
8
5
10
4.
9
5.
6.
A
7.
D
9
9
8.
9.
7
4
W celu zamontowania haka naleŜy zdemontować zderzak.
Roznitować od karoserii uchwyty podtrzymujące zderzak (3 szt.) oraz odkręcić odsłonę
Ŝaroodporną tylnego tłumika.
Z lewej i prawej strony przyłoŜyć do podłuŜnicy samochodu wsporniki (poz. 4 i 5), tak aby
podłuŜny otwór wspornika nałoŜył się na wystający z podłogi plastikowy kołek, a
następnie poprzez otwory (poz. A, B, C) wywiercić otwory wiertłem ø11mm.
Poprzez otwór (poz. C) wspornika (poz. 5) oraz odpowiedni otwór i poprzez podkładkę
okrągłą (poz. 10) skręcić śrubą M10x30mm (poz.9).
PrzyłoŜyć belkę główną haka (poz. 1) do umocowanych juŜ wsporników (poz. 4 i 5) i
poprzez otwory (poz. A i B) oraz płytki (poz. 6) skręcić z podłuŜnicą śrubami M10x50mm
(poz. 8) z wyposaŜenia haka.
Poprzez otwory haka (poz. D) przewiercić otwory wiertłem ø11mm, a następnie skręcić
śrubami M10x30mm – poz. 9 (wykorzystać podkładki ø35xø12x3mm – poz. 10).
Przykręcić korpus automatu (poz. 15) śrubami M12x25mm (poz. 7) wraz z blachą pod
gniazdo (poz. 3). Zamocować kulę zgodnie z instrukcją dołączaną do haka z końcówką
szybkodemontowalną.
Dokręcić wszystkie śruby z momentem, jak pokazano w tabeli.
W centralnym punkcie zderzaka wyciąć od spodu fragment o wymiarach 50x70 jak
pokazano na rysunku.
80
Wyciąć
1
6
8
3
Rys. 1
15
2
Hak holowniczy przeznaczony jest do zamontowania w samochodzie:
PEUGEOT 309, produkowanym od 1986r. do 1993r., numer katalogowy F04A i
słuŜy do ciągnięcia przyczep o masie całkowitej do 1100 kg i nacisku na kulę max
50 kg.
OD PRODUCENTA
Dziękujemy za wybór produkowanego przez naszą firmę haka holowniczego.
Jego niezawodność została potwierdzona licznymi testami oraz opiniami zadowolonych
klientów. JednakŜe niezawodność haków holowniczych jest zaleŜna równieŜ od
prawidłowego montaŜu oraz prawidłowej eksploatacji. Z tego powodu prosimy Państwa
o staranne przeczytanie niniejszej instrukcji montaŜu oraz przestrzeganie zawartych
wskazówek.
Hak naleŜy zamontować w miejscach do tego celu przeznaczonych przez
producenta samochodu.
Rys. 2
10. Zamontować osłonę Ŝaroodporną tłumika oraz zderzak.
11. W roznitowanych uprzednio od karoserii uchwytach naleŜy rozwiercić górny otwór
wiertłem ø11mm i tak przygotowany przykręcić do haka poprzez otwory haka (poz. A), a
następnie skręcić ze zderzakiem jak było pierwotnie.
12. Podłączyć przewody z gniazdka 7- bieg. do instalacji elektrycznej zgodnie z instrukcją
fabryczną samochodu (zaleca się wykonanie w ASO).
13. Uzupełnić ewentualne ubytki powłoki malarskiej haka powstałe w trakcie montaŜu.
Zalecany moment skręcający dla śrub i nakrętek 8,8:
M 8 - 25 Nm
M 10 - 55 Nm
M 12 - 85 Nm
M 14 - 135 Nm
UWAGA
Po zamontowaniu haka holowniczego naleŜy uzyskać wpis w dowodzie rejestracyjnym pojazdu na „stacji
kontroli pojazdów” właściwej dla miejsca zamieszkania.
Samochód powinien być wyposaŜony w :
-kierunkowskazy boczne
-lusterka boczne o rozstawie co najmniej szerokości przyczepy
Sprawdzać śruby mocujące haka holowniczego po około 1 000 km przebiegu eksploatacji.
Kula haka musi być utrzymana w czystości i konserwowana smarem stałym.
WyposaŜenie haka:
PPUH AUTO-HAK S.J.
Produkcja Haków Holowniczych
Henryk & Zbigniew Nejman
76-200 SŁUPSK ul. Słoneczna 16K
tel/fax (059) 8-414-414; 8-414-413
E-mail: [email protected]
www. autohak.com.pl
Hak holowniczy bez wyposaŜenia elektrycznego
Klasa: A50-X
Nr kat. F04A
Przeznaczony do zamontowania w samochodzie:
Producent: PEUGEOT
Model: 309
produkowanym od 1986r. do 1993r.
KARTA GWARANCYJNA
Dane techniczne:
Wartość siły D : 7,22 kN
maksymalna masa przyczepy: 1100 kg
maksymalny nacisk na kulę: 50 kg
Numer homologacji zgodnie z wytycznymi
regulaminu EKG/ONZ 55.01:
Producent udziela gwarancji niniejszą kartą gwarancyjną na okres 24 miesięcy licząc
od dnia zakupu haka holowniczego do samochodu:
PEUGEOT 309
produkowanego od 1986r. do 1993r.
Data produkcji ..............................
Data zakupu.............................................
INFORMACJA WSTĘPNA
Hak holowniczy jest skonstruowany zgodnie z zasadami bezpieczeństwa ruchu
drogowego. Hak holowniczy jest elementem wpływającym na bezpieczeństwo
jazdy i moŜe zostać zainstalowany wyłącznie przez personel wyspecjalizowany.
Niedopuszczalne jest dokonywanie jakichkolwiek zmian w konstrukcji haka.
Powoduje to wygaśniecie dopuszczenia do stosowania. W przypadku obecności
masy izolacyjnej lub osłony podwozia w miejscu przylegania haka, naleŜy ją
usunąć. Nieosłonięte miejsca karoserii oraz wywiercone otwory naleŜy
pomalować farbą antykorozyjną.
Informacjami wiąŜącymi odnośnie wartości obciąŜeń są dane podawane przez
producenta samochodu, względnie wartości maksymalnej masy przyczepy oraz
maksymalnego nacisku na kulę, przy czym wartości parametrów haka
holowniczego nie mogą być przekroczone.
Wzór do obliczania wartości siły D:
Zakres gwarancji obejmuje wyłącznie wady jakościowe wynikające z winy
producenta.
Gwarancja nie obejmuje natomiast uszkodzeń zawinionych przez nabywcę, wynikających z
niewłaściwego montaŜu, uŜytkowania lub konserwacji, uszkodzeń mechanicznych, normalnego
zuŜycia podczas eksploatacji itp.
Gwarancja udzielona na zakupiony towar nie wyłącza, nie ogranicza ani nie zawiesza
uprawnień kupującego wynikających z niezgodności towaru z umową.
Reklamacje naleŜy zgłaszać w punkcie sprzedaŜy, składając jednocześnie kartę gwarancyjną.
Usunięcie "wady" następuje po stwierdzeniu przez punkt sprzedaŜy wspólnie z producentem
słuszności złoŜonej reklamacji.
Reklamacja powinna być załatwiona w ciągu 14 dni od dnia uznania reklamacji. Karta
gwarancyjna jest niewaŜna jeŜeli nie jest wypełniona i podpisana.
Maks. masa przyczepy [kg] x Maks. masa samochodu [kg]
Data zgłoszenia reklamacji: ...................................................................
Maks. masa przyczepy [kg] + Maks. masa samochodu [kg]
X
9,81
=
1000
D [kN]
