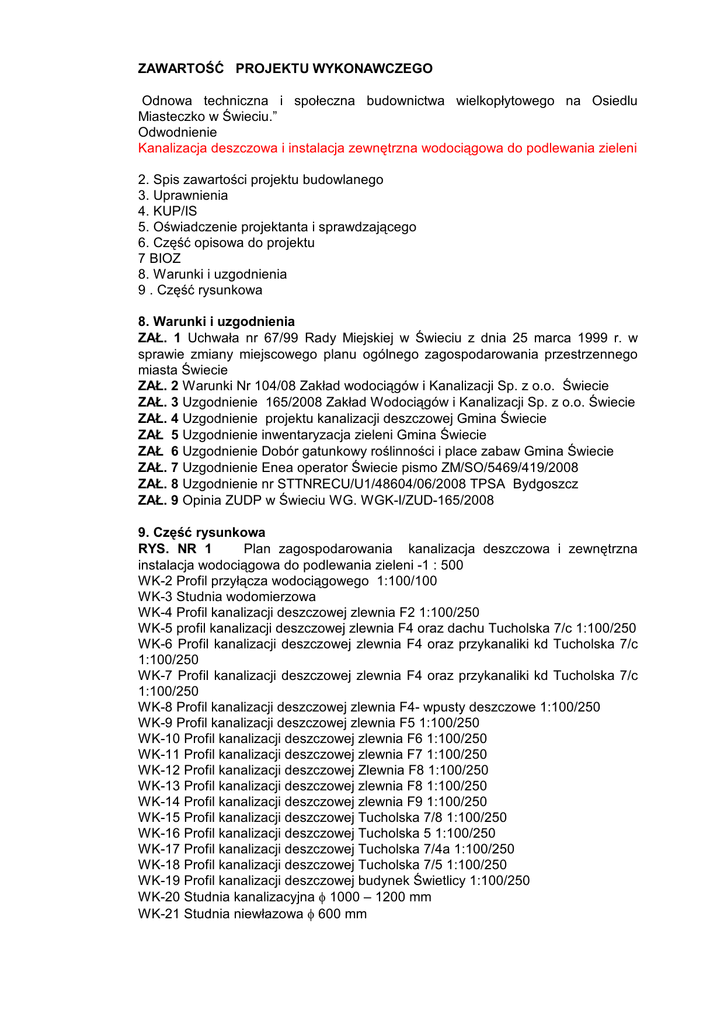

ZAWARTOŚĆ PROJEKTU WYKONAWCZEGO
Odnowa techniczna i społeczna budownictwa wielkopłytowego na Osiedlu
Miasteczko w Świeciu.”
Odwodnienie
Kanalizacja deszczowa i instalacja zewnętrzna wodociągowa do podlewania zieleni
2. Spis zawartości projektu budowlanego
3. Uprawnienia
4. KUP/IS
5. Oświadczenie projektanta i sprawdzającego
6. Część opisowa do projektu
7 BIOZ
8. Warunki i uzgodnienia
9 . Część rysunkowa
8. Warunki i uzgodnienia
ZAŁ. 1 Uchwała nr 67/99 Rady Miejskiej w Świeciu z dnia 25 marca 1999 r. w
sprawie zmiany miejscowego planu ogólnego zagospodarowania przestrzennego
miasta Świecie
ZAŁ. 2 Warunki Nr 104/08 Zakład wodociągów i Kanalizacji Sp. z o.o. Świecie
ZAŁ. 3 Uzgodnienie 165/2008 Zakład Wodociągów i Kanalizacji Sp. z o.o. Świecie
ZAŁ. 4 Uzgodnienie projektu kanalizacji deszczowej Gmina Świecie
ZAŁ 5 Uzgodnienie inwentaryzacja zieleni Gmina Świecie
ZAŁ 6 Uzgodnienie Dobór gatunkowy roślinności i place zabaw Gmina Świecie
ZAŁ. 7 Uzgodnienie Enea operator Świecie pismo ZM/SO/5469/419/2008
ZAŁ. 8 Uzgodnienie nr STTNRECU/U1/48604/06/2008 TPSA Bydgoszcz
ZAŁ. 9 Opinia ZUDP w Świeciu WG. WGK-I/ZUD-165/2008
9. Część rysunkowa
RYS. NR 1
Plan zagospodarowania kanalizacja deszczowa i zewnętrzna
instalacja wodociągowa do podlewania zieleni -1 : 500
WK-2 Profil przyłącza wodociągowego 1:100/100
WK-3 Studnia wodomierzowa
WK-4 Profil kanalizacji deszczowej zlewnia F2 1:100/250
WK-5 profil kanalizacji deszczowej zlewnia F4 oraz dachu Tucholska 7/c 1:100/250
WK-6 Profil kanalizacji deszczowej zlewnia F4 oraz przykanaliki kd Tucholska 7/c
1:100/250
WK-7 Profil kanalizacji deszczowej zlewnia F4 oraz przykanaliki kd Tucholska 7/c
1:100/250
WK-8 Profil kanalizacji deszczowej zlewnia F4- wpusty deszczowe 1:100/250
WK-9 Profil kanalizacji deszczowej zlewnia F5 1:100/250
WK-10 Profil kanalizacji deszczowej zlewnia F6 1:100/250
WK-11 Profil kanalizacji deszczowej zlewnia F7 1:100/250
WK-12 Profil kanalizacji deszczowej Zlewnia F8 1:100/250
WK-13 Profil kanalizacji deszczowej zlewnia F8 1:100/250
WK-14 Profil kanalizacji deszczowej zlewnia F9 1:100/250
WK-15 Profil kanalizacji deszczowej Tucholska 7/8 1:100/250
WK-16 Profil kanalizacji deszczowej Tucholska 5 1:100/250
WK-17 Profil kanalizacji deszczowej Tucholska 7/4a 1:100/250
WK-18 Profil kanalizacji deszczowej Tucholska 7/5 1:100/250
WK-19 Profil kanalizacji deszczowej budynek Świetlicy 1:100/250
WK-20 Studnia kanalizacyjna  1000 – 1200 mm
WK-21 Studnia niewłazowa  600 mm
WK-22 Osadnik O1  1400 mm
WK-23 Studnia kanalizacyjna – zabudowa na istn. kanale deszczowym
WK- 24 Studnia chłonna 000-1200 mm
ZAŁ.1 Graficzny Separator SEP 3 (430)
ZAŁ.2 Graficzny Separator SEP -6/60/1200
TAB. 1 Wykaz materiałów dla systemu modułowego dla F1,F2,F5,F,6 F7, F9
TAB. 2 Wykaz materiałów dla systemu modułowego dla F4 ,
TAB. 3 Wykaz materiałów dla systemu modułowego dla F8
OPISTECHNICZNY
Odnowa techniczna i społeczna budownictwa wielkopłytowego na Osiedlu
Miasteczko w Świeciu.”
OdwodnienieKanalizacja deszczowa i zewnętrznej instalacji wodociągowej do podlewania
zieleni
1. Zakres opracowania
Zakres opracowania projektowego obejmuje :
 budowę kanału deszczowego w zakresie średnic  315x9,2 250x7,3 
200x5,9 kl SN8 w wykopie otwartym
 rury PE HD system TS  200x16,4 L= 18,30 m
 rury PE HD system TS 250x22,7 L= 45,30 m
 rury PE HD system TS  315xx28,6 L= 56,30 m montowane metodą
bezrozkopową
 przepięcie istniejących fragmentów kanalizacji deszczowej w projektowany
układ kanalizacji w systemie rozdzielczym
 przykanaliki deszczowe PCV 200x5,9 kl SN8 od projektowanych wpustów
ulicznych
 przykanaliki deszczowe z rur spustowych z dachów poszczególnych
budynków rury PCV 0,160x4,7 110x3,2 kl SN8
 system - moduł rozsączający dla poszczególnych zlewni F1-F9 dla zlewni
F4, F8, system Q-Bic
 studnie chłonne  1000 mm szt 5
 studnie chłonne 1200 mm szt 23
dla odprowadzenia wód opadowych i roztopowych bezpośrednio do gruntu
z dachów poszczególnych budynków
 Studnie kanalizacyjne z kręgów K-100 szt
 Studnie kanalizacyjne z kręgów K-120 szt
 osadnik piasku przed separatorem1400 mm h uż 1,0 m szt 1
 separatory ropopochodnych z wkładem koalescencyjnym
 SEP 1 PUR-K-3(430) Dz. 1300 m szt 1
SEP2 PU-KB-6/60(1200) o przepustowości 6-60 l/s szt 1
 przyłącze wodociągowe do zewnętrznej instalacji wodociągowej do
podlewania zieleni z rur PE-100  50x SDR 17 PN 10 L=6,0 m
 zewnętrzną instalację wodociągową do podlewania zieleni rury PE -100
40x2,4 SDR 17 PN 10 L= 191,50 m
  50x3,0 SDR 17 PN 10 L= 177,00 m
 punkty poboru wody do podlewania –zawór ogrodowy niezamarzający z
automatycznym spustem wody w skrzynce z tworzywa nr kat BA12634C 4
kpl.
 studnia wodomierzowa z K-120 szt 1
 przepięcie istniejącej kanalizacji ściekowej do kanału sanitarnego rury PCV
 200x5,9 kl SN8 L= 9,70 m
 moduły rozsączające Q-Bic
 Moduł dla zlewni F1
 Zlewnia kpl dla zlewni F4, F8 wg zestawienia materiałów
 moduły rozsączające kpl 5 wg zestawienia









F1 ilość skrzynek 10 szt + studzienka z filtrem Dn 160 i elementy
montażowe, gewłóknina, klipsy łączące króćce i.t.p.
F2 ilość skrzynek 90 szt + studzienka z filtrem Dn 200 i elementy
montażowe, gewłóknina, klipsy łączące króćce i.t.p.
F3 –stanowią studnie chłonne odpowiednio 1200 i  1000 mm z
wypełnieniem warstwą filtrująca
F4 moduł Q-Bic 72 szt. + kpl studni rewizyjnych szt 4, filtr 315 gewłóknina
klipsy adaptery włazy pierścienie odciązające
F5 ilość skrzynek 72 szt + studnia z filtrem Dn200 i elementy montażowe,
gewłóknina, klipsy łączące króćce i.t.p.
F6 ilość skrzynek 10 szt + studnia z filtrem Dn200 i elementy montażowe,
gewłóknina, klipsy łączące króćce i.t.p.
F7 ilość skrzynek 45 + studnia z filtrem Dn200 i elementy montażowe,
gewłóknina, klipsy łączące króćce i.t.p.
F8 moduł Q-Bic ilość skrzynek 208 szt + kpl studni rewizyjnych szt 8 filtr
315, gewłóknina klipsy adaptery włazy pierścienie odciążające
F9 moduł ilość skrzynek 96 szt+ studnia z filtrem Dn200 i elementy
montażowe,
Wykaz norm zastosowanych w projekcie
Obowiązujące normy i przepisy
 PN-92/B-10735 kanalizacja. Przewody kanalizacyjne. Wymagania i badania
przy
 odbiorze
 PN-81/B-03020 „Grunty budowlane.
 PN -B-10736 :1999 Roboty ziemne. Wymagania i badania przy odbiorze”
 PN--81/B-10725 próby szczelności
 PN – EN 124:2000 włazy kanałowe
 PN-EN 1401 -rury kanalizacyjne PCV (grawitacyjne.)
 PN-92/B-10729, studnie kanalizacyjne
 DIN 1212E stopnie kanałowe
 PN—B-10720:1998 zabudowa zestawów wodomierzowych w połączeniach
wodociągowych
 PN – 92/B-01706 Instalacje wodociągowe – Wymagania przy projektowaniu
 PN-EN 1717:2003 zawory antyskażeniowe
 PN-86/B-09700 Tablice orientacyjne do oznakowania uzbrojenia
przewodów wodociągowych.
 PN-B-10725:1997 Wodociągi. Przewody zewnętrzne. Wymagania i badania
przy odbiorze p.8
 Warunki wykonania i odbioru sieci wodociągowych 2001 r.
 PN-EN 12201 – rury wodociągowego
2.Opis istniejącego stanu uzbrojenia i gospodarki wodno – ściekowej
Aktualna lokalizacja uzbrojenia została naniesiona na planie geodezyjnym 1:500. Z
wywiadów branżowych i informacji ustnej uzyskanej od właściciela terenu jak i
gestorów poszczególnych sieci może występować również uzbrojenie ,które nie
zostało zainwentaryzowane.
W związku z tym przed przystąpieniem do robót ziemnych w rejonie skrzyżowań z
projektowaną kanalizacją deszczową i instalacją wodociągową należy dokonać
odkrywek przy udziale gestorów uzbrojenia , dokonać pomiarów rzędnych
posadowienia istniejącego uzbrojenia w celu dokonania ewentualnej korekty
projektowanych rzędnych .
Na podstawie mapy geodezyjnej , wizji lokalnej w terenie i uzyskanych informacji
od poszczególnych gestorów uzbrojenia układ gospodarki wodno- ściekowej jest
następujący:
Ścieki sanitarne z budynków
zlokalizowanych na terenie objętym
opracowaniem odprowadzane są kanałem ściekowym do przepompowni (
tłoczni i dalej kierowane na oczyszczalnię ścieków. (ciągi kanalizacji
ściekowej wraz z poszczególnymi przyłączami do budynków pozostają wg
stanu istniejącego).
 Wody opadowe i roztopowe z dachu budynku przy Tucholskiej 7b z rur
spustowych przykanalikami deszczowymi są ujęte w oddzielny przewód
kanalizacji deszczowej przebiegający wzdłuż budynku i po stronie
południowej budynku wpięte do kanalizacji sanitarnej.
 Wody opadowe i roztopowe z dachu z budynku przy ul. Tucholskiej 7a jak i
chodnika przy budynku są odprowadzane bezpośrednio do kanalizacji
ściekowej przebiegającej wzdłuż budynku.
 Wody opadowe i roztopowe z parkingu przy budynku Tucholskiej 7a oraz z
drogi utwardzonej kostką betonową poprzez wpusty deszczowe uliczne są
również odprowadzane do kanalizacji ściekowej.
 Układ kanalizacji jest mieszany tz. częściowo system rozdzielczy częściowo
ogólnospławny.
Odcinek kanalizacji ściekowej, przebiegający po terenie Miasteczka którym były w
przeszłości odprowadzane ścieki do rz. Wdy jest nieczynny.
Wody opadowe i roztopowe z dachów pozostałych budynków są odprowadzane
rurami spustowymi bezpośrednio na teren przy budynkach co powoduje
podsiąkanie
i chlapanie na istniejąca elewacje budynków . w rejonie rur
spustowych zalega warstwa mchu i zacieków.
Ponadto na terenie znajduje się bardzo liczne uzbrojenie podziemne i naziemne
typu; kanał co stara łupina ( wg informacji właściciela terenu prawdopodobnie były
przewody co wymieniane na preizolowane a łupiny pozostawione.
Ułożone są również kable TPSA. Kable Sn i energetyczne oraz oświetleniowe oraz
sieć wodociągowa
z hydrantami ,z której rozprowadzona jest woda do
poszczególnych budynków ( pozostaje wg stanu istniejącego).
Na omawianym terenie znajdują się również liczne pnie po wycince starego
drzewostanu ( przeznaczone do wykarczowania).
Projekt rewitalizacji przewiduje również nową zieleń w związku z tym
zaprojektowano 4 punkty poboru wody do podlewania zieleni .
Lokalizacja została uzgodniona z projektem zieleni.

3. Warunki gruntowo – wodne (opracowanie Geoprogram Bydgoszcz)
Lokalizacja i opis terenu
Projektuje się rewitalizację terenu w Świeciu nad Wisłą w rejonie ul. Tucholskiej.
Teren ten ograniczony jest :
 od północy z lasem sosnowym,
 od południa z ul. lokalną ulicą Tucholską
 od zachodu bocznicą kolejową
 od wschodu ul. Tucholską (stanowiącą tu ciąg DK nr 1 i dalej korytem
Wdy).
Powierzchnia terenu badań jest nachylona w stronę południową. Gwałtowne
załamanie powierzchni następuje na północ od DK1 w stronę koryta Wdy. Na
większości terenu rzędne powierzchni znajdują się w przedziale 41,5-44,0m n.p.m.
Natomiast w kierunku Wdy opada skarpą aż do 28m n.p.m.
Szczegóły lokalizacji przedstawiono na mapie sytuacyjno-wysokościowej w skali
1:1000 dostarczonej przez Projektanta, załącznik 1.
Charakterystyka projektowanego układu drogowego
Projektuje się przebudowę nawierzchni ulic oraz wykonanie lokalnych parkingów.
Dodatkowo planuje się także modernizację układu kanalizacji deszczowych.
Ulice stanowić będzie drogi o lekkim obciążeniu ruchu (KR2).
Na tym etapie przygotowania inwestycji nie przekazano bardziej dokładnych
założeń projektowych.
Badania podłoża gruntowego
Prace geotechniczne wykonano w uzgodnieniu z Projektantem w oparciu o
przedstawiony program badań.
Prace polowe
Prace polowe wykonano w dniu 10.04.2008roku. Przeprowadzone prace
obejmowały wiercenia otworów badawczych, sondowania dynamiczne, pobranie
próbek do badań laboratoryjnych, badania makroskopowe gruntów, ustalenie
litologii i genezy gruntów podłoża oraz niwelację geodezyjną punktów
badawczych.
Lokalizację wykonanych wyrobisk przedstawiono w załączniku nr 1.
a/ wiercenia
Na terenie badań wykonano 10 otworów o średnicy 100mm, o głębokości 4,06,0m p.p.t. Otwory zostały zlokalizowane w uzgodnieniu z Projektantem obiektu, co
przedstawiono na załączniku 1 - Mapa sytuacyjno-wysokościowa. Niewielkie
zmiany lokalizacji wynikały z możliwości wykonawczych oraz granic własności
terenu. Łącznie wywiercono 42mb otworów.
b/ opróbowanie wyrobisk i badania makroskopowe
Podczas wykonanych prac polowych pobrano 6 próbek gruntu niespoistego o
naturalnym uziarnieniu (NU)- klasa poboru „C”, które przeznaczono do
szczegółowych badań w laboratorium geotechnicznym.
c/ sondowania dynamiczne
Wykonano sondowania ręczną sondą dynamiczną lekką (DPL), jako
wyprzedzające wiercenia w miejscu otworów geotechnicznych o2, o4, o7, o10.
Łącznie przesondowano 10,3mb podłoża.
d/ prace geodezyjne
Prace geodezyjne przeprowadzono w dowiązaniu do istniejącej sytuacji w terenie.
Współrzędne wysokościowe wyznaczono metodą niwelacji technicznej
w nawiązaniu do przyjętych reperów roboczych i mapy sytuacyjno –
wysokościowej.
Badania laboratoryjne
Pobrane w terenie próbki poddano kontrolnym badaniom makroskopowym.
Wytypowane próbki gruntów zostały szczegółowo zbadane we własnym
laboratorium geotechnicznym.
Wykonano oznaczenia:
 składu granulometrycznego - 4 oznaczenia wraz z wyznaczeniem
współczynnika filtracji wg USBSC oraz Hazena,
rodzaju gruntu.
Badania przeprowadzono zgodnie z normą (2) i instrukcjami obowiązującymi w
zakładowym laboratorium mechaniki gruntów.
Prace kameralne
Wykonane prace kameralne obejmowały:
 analizę danych uzyskanych z wykonanych wyrobisk badawczych, łącznie z
badaniami makroskopowymi,
 ocenę zgodności uzyskanych wartości liczbowych parametrów
geotechnicznych z dotychczasowym stanem rozpoznania,
 analizę i opracowanie otrzymanych wyników badań laboratoryjnych,
 ustalenie miarodajnych wartości parametrów geotechnicznych na
podstawie wykonanych badań, obliczeń, norm, literatury i danych
archiwalnych,
 ocenę zgodności uzyskanych wartości liczbowych parametrów
geotechnicznych z dotychczasowym stanem rozpoznania,
 opracowanie wniosków geotechnicznych.
Środowisko geograficzne , hydrografia
Dokumentowany obszar położony w jednostce Dolina Dolnej Wisły, w rejonie
krawędzi erozyjnej Wysoczyzny Świeckiej. Jest to teren średnich tarasów
akumulacyjno-erozyjnych rzek Wdy i Wisły.
Koryto Wdy przylega od północy do analizowanego terenu, zaś Wisła ok. 4km na
południowy-wschód.
Pod względem hydrograficznym teren należy do zlewni Wisły.
Budowa geologiczna
Budowę geologiczną podłoża budowlanego rozpoznano przy pomocy wykonanych
otworów wiertniczych maksymalnie do głębokości 4,0-6,0 m p.p.t.
Na podstawie wykonanych wierceń i badań stwierdzono zaleganie w podłożu
utworów czwartorzędowych.
Czwartorzęd Q
Holocen Qh
Reprezentowany jest przez nasypy niekontrolowane (Qh nN) występujące do
głębokości 0,3-1,4m p.p.t. Nasyp zbudowany jest z piasków średnich z domieszką
gruntu próchniczego i lokalnie gruzu. Lokalnie w zasypkach podziemnych instalacji
miąższość nasypów jest większa i uzależniona od rzędnej układanego kolektora.
Poniżej nasypów niekontrolowanych zalegają plejstoceńskie utwory fluwialne.
Plejstocen Qp
Reprezentowany jest przez fluwialne piaski średnie i grube oraz w części północnej
także piaski drobne. Utwory te występują na całym badanym obszarze i stanowią
zasadniczy kompleks genetyczny w tej części Świecia nad Wisłą. Kompleksu
piaszczystego nie przewiercono do końca penetrowanej głębokości tj. 6,0m p.p.t.
Warunki hydrogeologiczne
W trakcie wykonywania prac polowych nie stwierdzono występowania wód
gruntowych do głębokości 6,0m p.p.t.
Biorąc pod uwagę bliskość Wdy szacuje się występowanie ZWG na głębokości ok.
10m p.p.t.
Szczegółowo warunki gruntowo - wodne przedstawiono na przekrojach
geotechnicznych – załącznik 4.
GEOTECHNICZNA CHARAKTERYSTYKA PODŁOŻA
Zgodnie z normą PN-86/B-02480, grunty badanego obszaru zaliczono do
rodzimych gruntów mineralnych niespoistych. Pominięto w klasyfikacji nasypy
niekontrolowane. Zalegające w podłożu budowlanym grunty ujęto w jednostki
geotechniczne
zgodnie
normą
PN-/B-02479:1998
Dokumentowanie
geotechniczne. Po uogólnieniu wyników rozproszonych badań wydzielono dla
całego badanego terenu dwie serie geotechniczne ze względu na litologię, genezę
i stratygrafię tj.; seria I – piaski średnie i grube fluwialne; seria II – piaski
drobne fluwialne.
Parametry geotechniczne gruntów ustalono na podstawie wyników badań
terenowych i laboratoryjnych wg metody „A” i „B", zgodnie z PN-81/B-03020.
Uogólnioną wartość parametrów geotechnicznych dla wydzielonych warstw podano
w załączniku 3.
Jednostki geotechniczne:
Seria geotechniczna I
Seria ta jest pochodzenia fluwialnego, zbudowana z piaskó średnich i grubych.
Zaliczone są one do gruntów kategorii G1 podłoży drogowych. Ze względu na
zróżnicowanie wartości liczbowych parametru wiodącego – stopnia zagęszczenia
serię tą podzielono na dwie warstwy geotechniczne:
Warstwa Ia
Budują ją piaski średnie, w stanie średnio zagęszczonym o wartości stopnia
(n)
zagęszczenia wg przeprowadzonych sondowań ID = 0,43 – 0,66. Warstwa Ia
buduje zasadniczą część podłoża w części centralnej i południowej analizowanego
terenu. Posiada ona korzystne właściwości geotechniczne. Nadaje się do
dogęszczenia w korytach drogowych pod warunkiem doprowadzenia do
wilgotności zbliżonej do optymalnej.
Warstwa Ib
Warstwa ta reprezentowana jest przez piaski grube, w stanie luźnym o wartości
stopnia zagęszczenia ID(n) = 0,28 – 0,33. Grunty zaliczone do warstwy Ib występują
w postaci cienkich (0,3-1,2m) przewarstwień i soczew w przedziale głębokości 1,04,1m p.p.t. Grunty te należą do osadów równoziarnistych, bardzo trudno
zagęszczalnych.
Seria geotechniczna II
Seria ta jest reprezentowana przez fluwialne piaski drobne i drobne na pograniczu
piasków średnich. Występują one w stanie średnio zagęszczonym o wartości
liczbowej stopnia zagęszczenia ID(n) = 0,55-0,66. Piaski drobne dominują w
północnej części analizowanego terenu. Nadają się do dogęszczania. Należą do
nośnych podłożay grupy G1.
Kategorię geotechniczną ustalono na podstawie Rozporządzenia Ministra Spraw
Wewnętrznych i Administracji z dnia 24 września 1998 r. w sprawie ustalania
geotechnicznych warunków posadawiania obiektów budowlanych. (Dz. U. Nr 126,
poz. 839)
Na podstawie otrzymanych wyników rozpoznania geotechnicznego oraz
uwzględniając charakterystykę projektowanych obiektów stwierdza
się I kategorię geotechniczną
Szczegółową charakterystykę gruntów budujących podłoże analizowanych
obiektów, przedstawiono w załączniku nr 3, a budowę geotechniczną i warunki
wodno-gruntowe zawarto w załączniku nr 4 – Przekroje geotechniczne.
WNIOSKI I ZALECENIA
W dokumentowanym podłożu omawianego układu drogowego w Świeciu nad
Wisłą występują proste warunki gruntowo-wodne.
Ze względu na stwierdzone warunki gruntowo-wodne należy rozpatrzyć
następujące wskazania geotechniczne:
W podłożu projektowanego układu drogowego występują nasypy
niekontrolowane oraz piaski mineralne,
Miąższość nasypów wzdłuż projektowanych ulicy wynosi 0,3-1,4m. Wartości
liczbowe wskaźnika zagęszczenia określonego szacunkowo na podstawie
sondowań dynamicznych wynoszą IS = 0,90-0,95,
Nasypy niekontrolowane są zbudowane z piasków drobnych i średnich z
niewielkim udziałem gruntu próchniczego oraz lokalnie gruzu ceglanego,
Nasypy zaliczone zostały do grupy nośności G3 i mogą stanowić bezpieczne
podłoże drogowe pod warunkiem ich dogęszczenia zgodnie z wymaganiami
projektowymi (IS = 1,00-1,03),
Piaski mineralne o wysokiej nośności (serie I i II) zalegają w strefie zakładanego
wpływu oddziaływania konstrukcji drogowej,
Podłoże analizowanych dróg (bez nasypów) zaliczone zostało do grupy
nośności podłoży G1
Z uwagi na istniejące i projektowane podziemne uzbrojenie terenu zaleca się
stosowanie podbudowy podatnej, rozbieralnej z kruszywa łamanego
stabilizowanego mechanicznie,
Dogęszczenie koryta/nasypu prowadzić do uzyskania Is=1,00oznaczanego wg.
normalnej próby Proctora oraz wartości wtórnego modułu odkształcenia
Ev2>120MPa przy wskaźniku odkształcenia Io<2,2 według obciążeń statycznych
płytą VSS,
Podbudowę z gruntu mineralnego stabilizowanego mechanicznie dogęścić do
uzyskania modułów odkształcenia Ev1>40MPa; Ev2>100MPa obciążeń
statycznych płytą VSS.
Wykopy pod instalacje podziemne, w sąsiedztwie zabudowy lub czynnych dróg
prowadzone poniżej głębokości 1,2m realizować jako rozparte,
Zasypki wykopów kanalizacyjnych prowadzić z gruntów niespoistych
zagęszczanych warstwami do osiągnięcia wskaźnika zagęszczenia Is=0,97 na
głębokości >1,2m od konstrukcji drogi oraz Is=1,00 powyżej 1,2m od konstrukcji
drogi,
Prace ziemne należy prowadzić zgodnie z zasadami BHP oraz przepisami
szczegółowymi, pod stałym nadzorem geotechnicznym.
3. Opis przyjętych rozwiązań projektowych
W ramach zadania „Odnowa techniczna i społeczna budownictwa wielkopłytowego
na Osiedlu Miasteczko w Świeciu. ” jest uporządkowanie gospodarki wodno
ściekowej t.z. rozdział kanalizacji ściekowej i deszczowej oraz odprowadzenie wód
opadowych i roztopowych z połaci dachowych istniejących budynków z których
dotychczas wody opadowe i roztopowe były odprowadzane bezpośrednio na teren
przy ścianach budynków oraz odwodnienie projektowanych dróg i parkingów jak
również ujęcie w nowy system kanalizacji deszczowej istniejących odcinków
kanalizacji deszczowej będącej częściowo w układzie rozdzielczym.
W zakres niniejszego opracowania wchodzi również przyłączę wodociągowe wraz
z zewnętrzną instalacją do podlewania zieleni.
3.1. Przyłącze wodociągowe i instalacja do podlewania zieleni
Przyłącze wodociągowe
projektuje się zgodnie z warunkami Zakładu
Wodociągów i Kanalizacji Sp. z o.o. w Świeciu. rur PE-100  50x 3,0 SDR 17 PN
10
od istniejącego przewodu PCV  150.
Włączenia do przewodu
wodociągowego  150 wykonać za pomocą nawiertaki dla rur PCV 150/1 3/4’’.
Na odejściu zamontować zasuwę  40 .Trzpień teleskopowy zasuwy wyprowadzić
do skrzynki ulicznej. Wszystkie elementy opaski, zasuwy, trzpień jednego
producenta. Miejsce wokół skrzynki do zasuw zabezpieczyć poprzez typowy
bloczek betonowy. Zestaw wodomierzowy projektuje się zamontować w studni
wodomierzowej 1200 mm.
Odpowietrzenie studni wodomierzowej wykonać przewodem PCV min 75
wyprowadzić ponad teren kończąc kominkiem wywiewnym PCV  160 nad
poziomem teren poza pasem wjazdu
Zestaw wodomierzowy instalować z zachowaniem wymogów , PN-/B-10720, PN
EN 1717:2003. Przed i za wodomierzem instalować zasuwki odcinające oraz po
stronie instalacji zawór zwrotny antyskażeniowy typ BA Dn 40. i zawór spustowy.
Instalację wodociągową układać z rur PE 40x2,4 SDR 17 PN 10 i 50x3,0 SDR
17 PN 10 zgodnie z planem zagospodarowania układając na głębokości 0,9 m ze
spadkiem w kierunku studni wodomierzowej i zaworów spustowych w punktach
poboru wody. ( instalacja sezonowa na zimę należy wodę z przewodów
spuścić).Przejście przewodami instalacji pod droga wyłożoną kostka betonową
należy wykonać bezrozkopowo.
Przewody doprowadzić do punktów y poboru wody do podlewania –zawór
ogrodowy niezamarzający z automatycznym spustem wody w skrzynce z tworzywa
nr kat BA12634C 4 kpl.
Nad przewodem PE przyłącza w odległości ca 0,5 m układać taśmę ostrzegawczą
koloru niebieskiego. Do przewodu przyłącza do górnej jego części trwale
przymocować drut Cu DY6 z wyprowadzeniem do skrzynki do zasuw i połączeniem
z zestawem wodomierzowym ( zakończyć opaską zaciskową metalową).
Wybudowane przyłącze i instalację poddać próbie na szczelność , przepłukać i
zdezynfekować. Wodę po płukaniu i dezynfekcji do najbliższej kanalizacji
sanitarnej w uzgodnieniu z ZWiK
Studzienką wodomierzową wybudować z kręgów żelbetowych 1200 mm .
Przykryć płytą nastudzienną 140/60 W płycie osadzić podwójny szczelny właz 
600 górny kopułowy zamykany na kłódkę. Natomiast dolny typu lekkiego.
3.2.Próby szczelności
Próbę szczelności wykonać zgodnie z BN-82/9192-06 i ustaleniami PN/B10725:1997. Oraz z ”Warunkami technicznymi wykonania i odbioru sieci
wodociągowej” z 2001 r. po ułożeniu przewodu i wykonaniu warstwy ochronnej z
pobiciem z obu stron. Wszystkie złącza w czasie próby powinny być odkryte. Próbę
szczelności wykonywać hydraulicznie na ciśnienie robocze Wykonanie próby
dotyczy również instalacji. Próbę szczelności instalacji wykonywać hydraulicznie
na ciśnienie ciśnienia robocze nie mniej niż 1,0Mpa dla rur PN10.
3.3.Płukanie i dezynfekcja
Przed oddaniem do eksploatacji przyłącze i instalację przepłukać i
przeprowadzić dezynfekcję podchlorynem wapnia lub sodu zawierającego co
najmniej 50 mg Cl2/dm3 przy czasie kontaktu 24 h. Po dezynfekcji należy przewód
ponownie przepłukać i dokonać analizy bakteriologicznej wody w laboratorium
Stacji Sanitarno - Epidemiologicznej. Szczegółowe warunki prowadzenia płukania i
dezynfekcji należy uzgodnić z ZWiK Sp. z o.o. w Świeciu Dezynfekcja dotyczy
również instalacji.
3.4. Część obliczeniowa dobór wodomierza
Dobór wodomierz ustalono ZWiK Sp. z o.o. w Świeciu.
Przyjęto wodomierz WS 6 Dn 25 spełniający warunek q <,qmax/2.Przepływ
obliczeniowy dla dwóch jednocześnie działających punktów poboru wody. Zgodnie
z ustaleniami i warunkami ZWiK Sp. z o.o. w Świeciu pobór wody do pielęgnacji
zieleni może odbywać się wyłącznie w godzinach wyznaczonych tj 9-11- tej
4.Projektowane rozwiązanie techniczne w zakresie kanalizacji deszczowej
W celu uporządkowania gospodarki wodno-ściekowej, zaprojektowano w układzie
rozdzielczym nowe odcinki kanalizacji deszczowej, w które zostaną przełączone
istniejące odcinki kanalizacji deszczowej będące jako rozdzielcze odprowadzające
wody opadowe z istniejących wpustów oraz z połaci dachowych budynku
Tucholska 7b i Tucholska 7a . W nowy ciąg kanalizacji deszczowej zostaną
również ujęte wody opadowe i roztopowe z projektowanych dróg i parkingów.
Do poszczególnych ciągów kanalizacyjnych przynależą odpowiednio zlewnie F1F9
Wody opadowe i roztopowe
za pośrednictwem systemu retencyjno
rozsączajęcego będą odprowadzane do gruntu. Z dachów poszczególnych
budynków wody opadowe będą odprowadzane bezpośrednio do gruntu poprzez
studzienki chłonne lub projektowaną w pobliżu kanalizację deszczową. Rury
spustowe z PCV z wyprowadzeniem na wysokość ok. 0,4 m nad poziom terenu.
Na tej wysokości należy zamontować osadnik.
Przed wprowadzeniem wód opadowych i roztopowych do gruntu z powierzchni
parkingów, wody będą podczyszczone
na osadniku piasku i separatorze
ropopochodnych
Charakterystyka zlewni
Rozporządzenie MŚ z dnia 24 lipca 2006 r definiuje sytuacje, w których wody
opadowe są uważane za ścieki oraz kiedy i jak należy je oczyszczać.
A. zlewnie przemysłowe, składowe bazy transportowe, porty, lotniska, miasta,
budowle kolejowe, drogi krajowe, powiatowe i wojewódzkie klasy G, tereny
parkingów o powierzchni > 0,1 ha
B. powierzchnie szczelne obiektów magazynowania i dystrybucji paliw
Także zanieczyszczone wody opadowe i roztopowe pochodzące z powierzchni jw.
Ujęte w szczelne systemy kanalizacyjne nie powinny zawierać
Zog< 100mg/l
Węglowodory ropopochodne < 15 mg/l
Zlewnia z której odprowadzane są wody opadowe poprzez urządzenia
podczyszczające to nowoprojektowane parkingi oraz istniejące parkingi i place
postojowe.
Wody opadowe z dachów budynków Tucholska 7/c, 7/5,7/4a,5,7/8 i Świetlicy będą
odprowadzane rurami spustowymi do studzienek chłonnych oddalonych od
budynku odpowiednio lecz nie mniej niż 4,0 m
5.Konstrukcja kanałów
Ujęte dokumentacją kanały deszczowe i przykanaliki deszczowe zaprojektowano
z rur spełniających normę PN-EN 1401 -rury kanalizacyjne PCV- (grawitacyjne.) w
zakresie średnic  315x9,2 , 250x 7,3 200x 5,9  160x4,7  110x3,2 kl SN 8 o
połączeniach kielichowych uszczelnionych na typowe uszczelki gumowe. Przewody
z rur PCV posadowić w przypadku gruntów piaszczystych bezpośrednio w gruncie
rodzimym uformowanym ręcznie na kąt 90o , tak aby do gruntu przylegało około ¼
obwodu rury. Zasypkę kanałów wykonać gruntem piaszczystym rodzimym przy
optymalnej wilgotności do podbudowy drogi warstwami co 0,30 m z dobrym
ubiciem do uzyskania wskaźnika zagęszczenia 1 w pasach drogi i 0,78 w pasach
zieleni Przed zasypaniem rur kanał poddać próbie szczelności zgodnie z normą
PN-92/B-10735.
Wszystkie przejścia przewodami kanalizacyjnymi pod nawierzchnią z istniejącą
kostką należy wykonać metodą bezrozkopową stosując dla kanalizacji rury
przeciskowe typu PE HD TS odpowiednio rury PE HD system TS  200x16,4 L=
18,30 m
rury PE HD system TS 250x22,7 L= 45,30 m
rury PE HD system TS  315xx28,6 L= 56,30 m
Połączenia rur PE za pomocą zgrzewania doczołowego
6.Studnie na kanale deszczowym
Na kanale deszczowym projektuje się studnie kanalizacyjne przelotowe i
połączeniowe 1000 mm  1200 i kaskadowe,( kaskada zewnętrzna z rur PCV)
które wykonać tak aby spełniały wymogi PN-92/B-10729: 1999. Studnie wykonać z
prefabrykowanych elementów o odpowiedniej wytrzymałości klasy min. B 45,
wodoszczelność (min. W8) i nasiąkliwości poniżej 4%, mrozoodporności F-150 z
dnem monolitycznym. Uszczelnienie między kręgami - uszczelki gumowe.
Prefabrykaty i złącza uszczelniające powinny posiadać Aprobaty Techniczne
COBRTI INSTAL oraz Aprobatę Techniczną IBDiM
Zwieńczenia studzienek kanalizacyjnych wykonać zgodnie z PN EN 124:2000
Przejścia rur kanalizacyjnych przez ściany studni wykonać w tulei studziennej z
tworzywa – przejście szczelne
Przykrycie studni płytą nastudzienną typ PP 140/60 i 160/60. Płyty nastudzienne
posadawiać na pierścieniu odciążającym.(dotyczy to studzienek w pasie jezdni)
.Studnie odpowiednio wyposażyć w stopnie złazowe, wg DIN 1212E włazy
kanałowe 600 mm samopoziomujące typu ciężkiego kl D400 KN pokrywy
zabezpieczone dwoma rygla, natomiast przykrycie studzienek w pasie trawników
wykonać jako
pokrywy betonowe.
Element dna studni posadawiać na
równomiernie zagęszczonej podsypce z piasku średniego o grubości warstwy 20
cm.
Uzbrojenie kanalizacji deszczowej stanowią również studnie
niewłazowe z
tworzywa 600 mm
7. Próby szczelności
Po zamontowaniu kanałów i pozostawieniu odkrytych złączy należy przeprowadzić
próbę szczelności. Próbę wykonać wg PN-92/B-10735 i instrukcji producenta
studzienek.
8.Roboty izolacyjne
Elementy betonowe i żelbetowe -, kręgi, na powierzchniach zewnętrznych i
wewnętrznych zagruntować 2 x materiałami izolacyjnymi na bazie cementu
9.Wpusty uliczne
Wpusty uliczne z rusztem uchylnym Kl D-400 na zawiasach i śrubowym
zamknięciem i pierścieniem odciążającym .Każdy wpust z osadnikiem min 0,9
m500 mm. Bezwzględnie przy osadzaniu krat rusztu stosować pierścienie
odciążające . ( dotyczy to montowanych w pasie drogi).Zwieńczenia wpustów
ulicznych wykonać zgodnie z PN EN 124:2000
10. Roboty ziemne
Przed przystąpieniem do robót ziemnych trasy przewodów należy wytyczyć przez
uprawnioną jednostkę geodezyjna.
Projektowane trasy muszą być wytyczone i wykonane zgodnie z projektem, gdyż
każde odstępstwo uniemożliwi dalsze dozbrojenie terenu.
Obudowę wykopów wykonać wg projektu konstrukcyjnego.
Generalnie montaż przewodów będzie prowadzony w strefie warstwy piasków
średnich i drobnych poza zasięgiem wody gruntowej. Przewody z rur PCV o
posadowić w przypadku gruntów piaszczystych bezpośrednio w gruncie rodzimym
uformowanym ręcznie na kąt 90o , tak aby do gruntu przylegało około ¼ obwodu
rury. Stosować się również do instrukcji układania rur przyjętego producenta.
Minimalna szerokość wykopu w świetle powinna być dostosowana do średnicy
układanej rury i wynosić minimum  rury + 0,9 m. Strefa prowadzenia rury –
wypełnienie zawsze gruntem niespoistym( piasek, żwir, max granulat 20
mm, bardzo dobrze zagęszczonym do 95% wg Proctor Standard . Urobek gruntów
piaszczystych z wykopów składować na poboczu wykopu co najmniej 1,0 m od
krawędzi wykopu, z możliwością późniejszego wykorzystania. Pozostałą ziemię z
wykopu w postaci ewentualnych glin gruzu należy traktować jako odpad i
zagospodarować go zgodnie z ustawą o odpadach. Wywóz odpadu na
składowisko odpadów do 5 km.
11. Zasypka wykopów
Do zasypki wykopów stosować grunty sypkie bez kamieni i grud glin. Stopień
zagęszczenia gruntu w pasach przejezdnych 1. Przyjmuje się że do zasypki należy
zastosować grunt rodzimy piaszczysty.
Zasyp wykopów zasypywać piaskiem drobnym lub średnim, przy optymalnej
wilgotności prowadzić warstwami co 0,30 m i dobrze zagęścić do współczynnika
zagęszczenia określonego normami i wymogami zawartymi w instrukcjach
producentów danego rodzaju rur. Do wysokości 30 cm powyżej klucza wykonywać
w sposób ręczny, a następnie mechanicznie przesianym gruntem rodzimym
piaszczystym, a w przypadku jego braku dowiezionym gruntem piaszczystym
(piasek średni). Powyższe zasypki wykonywać bardzo starannie, ubijając lekko
zwilżony grunt warstwami o grubości 20 cm. Szczególnie dobrze i starannie zagęść
warstwę po bokach rur. Stopień zagęszczenia poszczególnych warstw powinien
być kontrolowany przez uprawnioną jednostkę służby geotechnicznej wykonawcę
robót.
Zasypka będzie stanowić podłoże dla podbudowy nawierzchni ulic i dlatego
wymaga zagęszczenia do wartości Is = 1,00. Wykopy w 25 % prowadzić ręcznie
przy zbliżeniach i skrzyżowaniach z istniejącym uzbrojeniem.
Wykopy prowadzone przy pomocy sprzętu mogą być wykonywane po uprzednim
zlokalizowaniu i zabezpieczeniu istniejącego uzbrojenia
Zobowiązuje się wykonawcę robót do uzyskania stopnia zagęszczenia wz= 0,971,0 jak dla dróg o ruchu ciężkim.
12. Roboty montażowe
Przy montażu przestrzegać warunków technicznych wykonania i odbioru sieci
kanalizacyjnych z 2003 i sieci wodociągowej z 2001 r.
Rozporządzenie MIPS z dnia 26 wrzesień 1997 w sprawie ogólnych przepisów
bezpieczeństwa i higieny pracy ( Dz. u. nr 129/97 poz.884
Wybrany producent rur winien przeprowadzić obliczenia wytrzymałościowe rur i ich
sposób posadowienia
Przy wykonywaniu robót bezwzględnie przestrzegać wymogów zawartych w
uzgodnieniach i warunkach użytkowników.
13. Odwodnienie wykopów
Wg dokumentacji geotechnicznej w strefie układania przewodów nie stwierdzono
występowania wody gruntowej .
14.Zabezpieczenie istniejących uzbrojeń
Przed rozpoczęciem robót wykonawca winien zapoznać się z warunkami i uwagami
użytkowników uzbrojenia.
Istniejące i krzyżujące się z wykopami uzbrojenie podziemne należy wcześniej
ręcznie odkopać i zabezpieczyć przed uszkodzeniem pod nadzorem pracownika
właściwej instytucji. Kable energetyczne na skrzyżowaniach z projektowanymi
kanałami obudować rurami ochronnymi zgodnie z normą Energetyczną, stosując
rury dwudzielne typu Arota  110 lub odpowiednio  160 mm Przed przystąpieniem
do wykopu na skrzyżowaniu z kablami energetycznymi Roboty zabezpieczające
kable należy wykonywać pod nadzorem ZE i zgodnie z wytycznymi ZE.
Kable telekomunikacyjne podwiesić połowiznami rur stalowych lub PVC. Natomiast
kanalizację telekomunikacyjną podwiesić przy zastosowaniu typowych belek typu
„F” stosują dwie belki o długości 0,50 m dłuższej od szerokości wykopu z każdej
strony. Po zakończeniu robót zabezpieczenie to pozostawić. Krzyżujące się z
wykopami przewody wodociągowe podwiesić połowiznami rur stalowych lub PVC ,
15. Uwagi końcowe
Całość robót wykonać zgodnie z warunkami wykonania i odbioru sieci
kanalizacyjnych z 2003 i wodociągowych z 2001 r.
oraz normami wymienionymi w projekcie
Wszystkie zmiany w stosunku do dokumentacji wynikające z technologii i
nieznanych w czasie projektowania warunków miejscowych uzgodnić z autorem
projektu
16. Organizacja ruchu
Stanowi odrębne opracowanie na czas wykonania robót budowlanych
17.Odbudowa nawierzchni
Stanowi element drogi zgodnie z projektem
budowy dróg. Poza pasem
przebudowy nawierzchni ulicy nawierzchnie po śladzie wykopu należy doprowadzić
do stanu pierwotnego
18.Dobór urządzeń podczyszczających
Charakterystyka zlewni
Rozporządzenie MŚ z dnia 24 lipca 2006 r definiuje sytuacje, w których wody
opadowe są uważane za ścieki oraz kiedy i jak należy je oczyszczać.
C. zlewnie przemysłowe, składowe bazy transportowe, porty, lotniska, miasta,
budowle kolejowe, drogi krajowe, powiatowe i wojewódzkie klasy G, tereny
parkingów o powierzchni > 0,1 ha
D. powierzchnie szczelne obiektów magazynowania i dystrybucji paliw
Także zanieczyszczone wody opadowe i roztopowe pochodzące z powierzchni jw.
Ujęte w szczelne systemy kanalizacyjne nie powinny zawierać
Zog< 100mg/l
Węglowodory ropopochodne < 15 mg/l
Zlewnia z której odprowadzane są wody opadowe poprzez urządzenia
podczyszczające
Ze zlewni F8 =4372 m2 ilość wód opadowych i roztopowych wymagająca
oczyszczenia wynosi Qs = 5,90 [l/s], - przepustowość nominalna
Qs= 51,15 l/s - przepustowość maksymalna
Przy założeniach Fr x 130 l/s x 0,90
Parametry separatora zlewni F8:
Separator ropopochodnych z wkładem koalescencyjny
z zintegrowanym
osadnikiem i by -passem
Typ PUR-KB-6/60(1200)
-Qmax -przepływ maksymalny 60,0 dm3/s,
-Qmin -.przepływ nominalny 6,0 dm3/s,
- pojemność osadnika –1,2 m3
-ilość zatrzymanego oleju 117 l
Grubość warstwy oleju 15 cm
-średnica wlotu i wylotu ф 315
-średnica separatora ф 1,5 m (wewnętrzna)
- zamknięcie pływakowe na odpływie
Separatory posiada Aprobatę Techniczną wydaną przez Instytut Ochrony
Środowiska
o nr AT/2008-08-013
Po przekroczeniu natężenia nominalnego następuje odpływ poprzez wewnętrzne
obejście burzowe by-pass
Parametry osadnika O1 zlewni F8:
Piaskownik – studnia kanalizacyjna z obniżonym dnem:
- średnica – Φ 1,4 m,
- głębokość części osadowej – h=1,0 m.
2
2
3
Vcz = (π d : 4 ) x h = (3,14 x 1,4 : 4) x 1,0 = 1,538 m
Osadnik będzie również chronić moduł rozsączający przed zawiesinami
Ze zlewni F4 = 1485 m2 ilość wód opadowych i roztopowych wymagająca
oczyszczenia wynosi Qs = 2,11 [l/s], - przepustowość nominalna
Parametry separatora zlewni F4:
Separator ropopochodnych z wkładem koalescencyjny osadnikiem
Typ PUR-K-3(430)
-Qmin -.przepływ nominalny 3,0 dm3/s,
- pojemność osadnika –0,43 m3
-ilość zatrzymanego oleju 117 l
Grubość warstwy oleju 15 cm
-średnica wlotu i wylotu ф 150
-średnica separatora ф 1,5 m (wewnętrzna)
- zamknięcie pływakowe na odpływie
Separatory posiada Aprobatę Techniczną wydaną przez Instytut Ochrony
Środowiska
o nr AT/2008-08-013
Montaż separatorów
wykonać zgodnie z instrukcja przyjętego producenta.
Posadawiać na płycie betonowej z B-20 min 20 cm
20. Systemy retencyjno –rozsączające i studzienki chłonne
Ilość odprowadzanych wód opadowych i roztopowych do gruntu ujęta w
system kanalizacji
Bloki rozsączające o ilości skrzynek odpowiednio do każdej zlewni ułożonych w
jednej warstwie odpowiedniej wysokości 0,40 i 0,6 m dla systemu Q-Bic
W skład każdego systemu wchodzi geowłóknina GEON 250 studzienka
rozdzielcza z filtrem 315 mm 250mm lub  160 mm a dla systemu Q-Bic
studzienki inspekcyjno rewizyjne montowane na systemie .Sposób montażu
układania i zabezpieczenia wg instrukcji montażowej przyjętego producenta
systemu. Przyjęty w projekcie system rozsączający zapewnia okresową kontrolę
skrzynek .
Filtry Dn 250 i D 315 należy umieścić w studni  1200 sf4 i sf8 z obniżonym
dnem
W pasie lokalizacji modułu F4 i F7 należy ograniczyć najazd pojazdami
odgradzająć drogę najazdu słupkami betonowymi . Natomiast w strefie modułu F8
należy obniżyć teren o 15 cm.
Doboru ilości skrzynek do rozsączania dokonano przy założeniu
: wysokość jednorazowego opadu 20 mm
Objętość jednej skrzynki 0,20 m3 oraz dla systemu Q-Bic 0,423 m3
Kf = 1,00E-0,4
ZLEWNIA
powierzchnia powierzchnia
[m2]
F1
F2
F3
180
885
Studnie
chłonne
F4
F5
F6
F7
F8
F9
1485
720
105
436
4372
970
[ha]
Wymiar
modułu
Objętość
skrzynki
m/m
M3]
0,018
2,50x2,00
0,0885
7,50x6,00
Ilość
1000 mm
studzienek lub  1200 wg
w zależności
profilu
od lokalizacji
istniejących
rur
spustowych
0,1485
4,80x10,80
0,0720
6,00x6,00
0,015
2,50x2,00
0,0436
4,50x5,00
0,4372
8,90x15,60
0,0960
6,00x8,00
Ilość
Powierzch
skrzynek
nia
w module zabudowy
szt
m2
0,20
0,20
1,60
1,20
2x10
90
5,0
45,0
0,42
0.20
0,20
0,20
0,42
0,20
72
72
10
45
203
96
51,84
36,0
5,0
22,5
149,76
48,0
TAB.1 Wykaz poszczególnych elementów w Moduł 4
TAB.2 Wykaz poszczególnych elementów w Moduł 8
TAB.3 Zestawienie elementów dla modułów F 1,2,5,6,7,9
21.Studnie chłonne
Wykonać z kręgów bet  1000 mm – 1200 mm bez dna zasypać warstwy
filtracyjne jak pokazano w części graficznej. Studnie zlokalizowano w strefie zieleni
.
Autor projektu: Renata Stiller
INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA
I OCHRONY ZDROWIA
1.Wg Rozporządzenia MINISTRA INFRASTRUKTURY z dnia 23 czerwca 2003 r.
w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu
bezpieczeństwa i ochrony zdrowia Dziennik Ustaw Nr 120, poz. 1126
• Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji
poszczególnych obiektów
Zadaniem inwestycyjnym Odnowa techniczna i społeczna budownictwa
wielkopłytowego na Osiedlu Miasteczko w Świeciu.”
Odwodnienie
Kanalizacja deszczowa i instalacja zewnętrzna wodociągowa do podlewania zieleni
Elementów odwodnienia kanalizacja deszczowa w systemie rozdzielczym,
przykanaliki deszczowe od projektowanych wpustów oraz odprowadzenie wód
opadowych i roztopowych z dachów poszczególnych budynków. W ramach
zadania jest również budowa przyłączą wodociągowego z zewnętrzną instalacją do
podlewania zieleni. Wody opadowe i roztopowe ujęte w rozdzielczy system
kanalizacji deszczowej będą odprowadzane do gruntu poprzez system retencyjno
– rozsączający, bezpośrednio lub poprzez system podczyszczania w separatorach
ropopochodnych
Do obliczeń przyjęto przepływ miarodajny q = 130l/s/ha obliczenie
przeprowadzono,
w oparciu o nomogramy o przekroju kołowym. Spadki projektowanych kanałów
deszczowych rurowych zaprojektowano równe i większe od minimalnych
dopuszczalnych. W ramach robót przygotowawczych wykonawca wykona
wytyczenie kanalizacji w terenie a następnie wykona prace zabezpieczające
obiekty istniejącego zagospodarowania terenu. Przed przystąpieniem do robót
ziemnych i zabezpieczających wykopy wykonawca każdorazowo wykona przekopy
kontrolne w miejscach przewidywanego występowania sieci uzbrojenia
podziemnego. Po wskazaniu obiektów kolidujących z robotami wykonawca zleci
prowadzenie nadzorów technicznych służbom właścicieli tych urządzeń i pod ich
nadzorem przystąpi do zabezpieczenia istniejących sieci uzbrojenia podziemnego.
W ramach prac przygotowawczych wykonawca dokona sprawdzenia rzędnych
projektowanych z istniejącym w terenie. Wykonawca również wykona sieć reperów
roboczych, które służyć będą do pomiarów wysokościowych podczas realizacji
wszystkich etapów budowy ulicy. Szczególnie starannie należy potwierdzić rzędną
projektową kanalizacji w studniach włączeniowych przed przystąpieniem do
jakichkolwiek robót. Dla robót prowadzonych w pasie drogowym ulic występujących
w obrębie opracowania wykonawca zależnie od przyjętej kolejności robót i ich
organizacji powinien uzgodnić z administratorem drogi zajęcie pasa drogowego w
oparciu o wykonany przez projektanta dla MZD i uzgodniony projekt oznakowania
prac na czas prowadzenia robót.
Stosowne nakłady na ten cel powinien przewidzieć wykonawca robót na etapie
sporządzania oferty na realizację robót. W obszarze planowanej inwestycji
znajdują się elementy trwałego zagospodarowania terenu oraz istniejące sieci
uzbrojenia terenu, które wymagają ochrony podczas prowadzenia prac.
Elementami trwałego zagospodarowanie terenu są przede wszystkim trwałe
ogrodzenia przyległych posesji, bramy i furtki.
Kierunek wykonywania kolektorów powinien być zawsze zgodny z kierunkiem
określanym w zasadach sztuki budowlanej tj. w górę od odbiornika. Zapewni to
prawidłowy spadek kolektorów i właściwe odwodnienie prowadzonych prac.
Projektowana kanalizacja będzie wymagała wykonywania wykopów o ścianach
pionowych umocnionych. Zabezpieczenia wymagać będą również istniejące
obiekty przyległego zagospodarowania terenu takie jak: kable energetyczne,
wodociągi, kable teletechniczne, gazociągi występujące w pasie robót, ogrodzenia
trwałe itp. Stosowne nakłady na ten cel powinien przewidzieć wykonawca robót na
etapie sporządzania oferty na realizację robót, nawet gdyby przedstawione w
kosztorysach
ślepych
zdaniem
wykonawcy
nie
obejmowały
całości
przewidywanych w tym zakresie robót.
Przykanaliki deszczowe zaprojektowano z rur PCV-U kl SN8 .Stosować należy rury
o najwyższej klasie nośności dostępnej w każdym z projektowanych przedziałów
średnic. Właściwie wykonywanie obsypki pozwoli na wprowadzenie do wykopu
bezpośrednio na nią lekkiego sprzętu zagęszczającego (np. płyty wibracyjnej) dla
dodatkowego zagęszczenia obsypek obok ułożonego rurociągu, dla uniknięcia
efektu powstania sklepień nad pachwinami wykopu. Tak więc zgodnie z podanymi
przez producentów rur parametrami wytrzymałościowymi do montażu należy
zastosować rury PCV zapewniające gwarantowaną wytrzymałość na obciążenia
najwyższe dla danej średnicy rurociągu.
Przed układaniem ciągów kanalizacyjnych należy odpowiednio przygotować
podłoże. Zgodnie z instrukcją układania przewodów PCV przyjętego producenta
rur. Niedopuszczalne jest wyrównywanie podłoża gruntem z urobku lub
podkładanie pod rury kawałków drewna, kamieni lub gruzu.
Rurociągi układać z rur PCV zapewniających gwarantowaną wytrzymałość na
obciążenia maksymalne dla danej średnicy kielichami uszczelnianymi na uszczelki
gumowe l Każde złącze wykonywać z zastosowaniem uszczelki gumowej
fabrycznej, rurę wprowadzając do kielicha bosym końcem „do oporu”. Należy
dokonać każdorazowo sprawdzenia prawidłowego przylegania uszczelki do rury na
całym jej obwodzie. Rurociągi obsypywać piaskiem i starannie zagęszczać do
wysokości min. 20 cm powyżej skrajnego elementu wierzchu rury (w tym kielicha).
Studnie rewizyjne zwykłe z kręgów betonowych O 1200mm Komory monolit. Pod
pokrywami układać należy pierścienie odciążające bez względu na miejsce
lokalizacji studni. Montowane pokrywy i pierścienie odciążające dostosowywać do
rzędnych
projektowanej
niwelety
ulicy
podczas
wykonywania
robót
nawierzchniowych. Włazy żeliwne dla wszystkich studni należy zastosować typu
ciężkiego, żebrowane z dopuszczalnym naciskiem 40T typu DN 40. Betony
stosować wyłącznie w konsystencji pozwalającej na ich ułożenie z wibrowaniem dla
uzyskania pełnej szczelności wykonywanych elementów. Wpusty deszczowe
projektuje się w wykonaniu w nawierzchni ulicy. Wpusty będą na studniach
osadnikowych wykonywanych z betonu o O 500mm wraz ze studnią osadnikową
głębokości min. 0,9 m.. Wpust uliczny żeliwny z żeliwa sferoidalnego montowany
będzie na pierścieniu odciążającym betonowym z betonu B25..
2. Wykaz istniejących obiektów budowlanych
Ulice są uzbrojone w n/w sieci uzbrojenia podziemnego :
• sieć wodociągowa wraz z przyłączami do poszczególnych domów
• sieć kanalizacji ściekowej sanitarnej wraz z przykanalikami
• sieć kablowa telekomunikacji wraz z przyłączami
• sieci kablowe energetyczne-podziemne (odcinki)
• linie energetyczne napowietrzna NN wraz z przyłączami do abonamentów.
W obrębie projektowanych ulic istnieje zabudowa wielorodzinna.
• Wskazanie elementów zagospodarowania działki lub terenu, które mogą
stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi
Elementami zagospodarowania terenu mogącymi stwarzać zagrożenia są :
- słupy linii elektroenergetycznej z obwodem oświetleniowym i przyłączami do
budynków mieszkalnych,
- występujące uzbrojenie podziemne, wykazane na planie sytuacyjno –
wysokościowym,
- mogące występować uzbrojenie podziemne nie zinwentaryzowane na planie,
- skrzynki złączowe instalacji elektrycznej.
W trakcie robót budowlanych pewne zagrożenie stwarzają również drogowe
roboty ziemne oraz instalacyjne roboty ziemne związane z budową projektowanych
instalacji wykonywane przy zastosowaniu ciężkiego sprzętu mechanicznego.
W trakcie realizacji inwestycji nie powinny występować szczególne zagrożenia
związane z realizacją zdań, zaś możliwość wystąpienia w trakcie realizacji pożaru
jest znikoma. Zastosowane materiały budowlane są niepalne.
4. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas
realizacji robót budowlanych oraz miejsce i czas ich wystąpienia
Ze względu na złożoność prac budowlanych zalecane jest przy wykonaniu prac
specjalistycznych powierzenie zadań firmom wyspecjalizowanym, odpowiednio
przygotowanymi przeszkolonym w tym zakresie, również pod względem
bezpieczeństwa wykonywania pracy.
W trakcie realizacji robót budowlanych objętych niniejszym projektem mogą
wystąpić
następujące zdarzenia stwarzające zagrożenia zdrowia i życia ludzi :
-roboty wykonywane przy użyciu koparko -spycharki,
-przejazd samochodów ciężarowych z ładunkiem mas ziemnych z wykopów,
-roboty wykonywane przy użyciu dźwigów i podnośników samochodowych,
-wtargnięcie osób trzecich do strefy prowadzonych robót,
-rozbiórki elementów istniejących nawierzchni,
-nieobliczalne zachowanie się dzieci bawiących się przy posesjach,
-głębokie wykopy występujące podczas realizacji projektowanych instalacji,
-upadek z wysokości,
-głębokie wykopy występujące podczas realizacji budowy kanalizacji deszczowej.
5. Wskazanie sposobu prowadzenia instruktażu pracowników przed
przystąpieniem do realizacji robót szczególnie niebezpiecznych
Kierownik budowy jest zobowiązany do przeprowadzenia instruktażu pracowników
co do sposobu realizacji robót, ze szczególnym uwzględnieniem robót przy których
mogą wystąpić zagrożenia zdrowia i życia, to jest tych, które wyszczególniono w
niniejszej informacji. Sposób wykonywania robót zapewniający bezpieczeństwo
powinien wynikać z planu organizacji robót, z którym powinni być zapoznani
pracownicy.
Plan ten powinien zawierać harmonogram robót ściśle skoordynowany z
branżowymi
robotami budowlano – montażowymi.
W projekcie przewidziano pracę przy użyciu koparko – spycharki związaną
z załadunkiem mas ziemnych z wykopów na samochody samowyładowcze, w tym
przypadku należy stosować się do poleceń operatorów tego sprzętu. Pole
manewru tych urządzeń wyznaczają operatorzy, zgodnie z instrukcją użytkowania
danego urządzenia. Pola manewru winny być oznaczone i zabezpieczone przed
wejściem nieuprawnionych osób w czasie pracy urządzenia. Wstępu na takie pole
winien dodatkowo pilnować wyznaczony pracownik.
Ściany wykopów otwartych należy zabezpieczyć przed osuwaniem się, a dla
robót kanalizacyjnych wykopy należy szalować. Wykopy w miejscach dostępnych
dla osób nie zatrudnionych przy robotach należy zabezpieczyć zaporami
drogowymi pojedynczymi
U-20a oraz U-20b. Zapory należy ustawić wzdłuż krawędzi obszaru robót, powinny
być umieszczone na wysokości od 0,90 do 1,10 m mierząc od poziomu
nawierzchni
terenu do górnej krawędzi zapór i ustawione w odległości nie mniejszej niż 1,00 m
od krawędzi wykopu, nie dopuszcza się występowania przerw w ciągu zapór.
Kierujący robotami i pracownicy – wykonawcy powinni wiedzieć i stosować zasadę
powiadamiania o wykryciu w gruncie lub na nim nie wykazanych w dokumentacji
kabli, przewodów lub innych urządzeń, znać sposób zabezpieczeń ich a nawet
usuwania po uprzednim uzgodnieniu z organem, do którego kompetencji należy
utrzymanie tych urządzeń lub nadzór nad nimi.
W sytuacjach uzasadnionych względami bezpieczeństwa wykop należy szczelnie
przykryć balami. Przejścia dla pieszych powinny być wyznaczone w miejscach
zapewniających bezpieczeństwo. W miejscach przejść przez rowy należy wykonać
pomosty o szerokości dostosowanej do intensywności ruchu, jednak nie mniejszej
niż 0,75 m dla ruchu jednokierunkowego i 1,2 m dla ruchu dwustronnego. Przejścia
powinny być zabezpieczone
barierą składającą się z deski krawężnikowej o wysokości 0,15 m i poręczy
ochronnej umieszczonej na wysokości 1,1 m. Wolna przestrzeń między deską
krawężnikową a poręczą powinna być zaopatrzona w skuteczne zabezpieczenie
pracowników lub przechodniów.
Obowiązki kierownika budowy.
Kierownik budowy obowiązany jest zorganizować na placu budowy warunki
zapewniające uzyskanie jak największego bezpieczeństwa robót, a w
szczególności:
1. Polecić i dopilnować wykonania i rozmieszczenia w odpowiednich miejscach
tablic :
-zabraniających osobom niezatrudnionym wstępu w rejon robót rozładunkowych i
demontażowych-określających obowiązki członków brygady demontażowej
2. Sprawdzić czy sprzęt demontażowy jest sprawny oraz czy ma aktualne atesty
Urzędu Dozoru Technicznego,
3. Dopilnować prawidłowego wykonania podłoża i stanowisk demontażowych
urządzeń dźwigowych,
4. Zapoznać załogę oraz operatorów sprzętu z przebiegiem demontażu, przepisami
BHP, ustaleniami co do sposobu porozumiewania się i sygnalizacji,
5. Dopilnować używania przez załogę kasków,
6. Nadzorować stan zawiesi linowych,
7. Polecać przerwanie prac demontażowych przy pogorszeniu się warunków
pogodowych,
8. Zapewnić prawidłowe oświetlenie stanowisk pracy w czasie prowadzenia prac
przy świetle sztucznym,
9. Prowadzić bieżącą kontrolę stanu BHP na całym placu budowy i polecać
eliminację zagrożeń.
Obowiązki załogi.
• Pracownicy mogą przystępować do pracy tylko w stanie pełnej trzeźwości i
sprawności fizycznej.
• Wszelkie prace wykonywać należy w sposób ustalony z nadzorem, stosując
odpowiednie narzędzia.
• Przed podniesieniem elementu w górę, linowy ma sprawdzić stan uchwytów oraz
prawidłowość położenia haków i lin.
• Operator urządzenia dźwigowego przyjmuje polecenia tylko od montera
względnie linowego lub sygnałowego (przy braku wzajemnej widoczności).
• Podnoszenie, przemieszczanie i opuszczanie elementów powinno się odbywać
powoli i płynnie, bez zrywów.
• Przebywanie na lub pod przemieszczanym elementem jest kategorycznie
zabronione.
6. Wskazanie środków technicznych i organizacyjnych zapobiegających
niebezpieczeństwom wynikającym z wykonywania robót budowlanych
w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie,
w tym zapewniających bezpieczną i sprawną komunikację
umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych
zagrożeń
Realizacja przedsięwzięcia odbywać się będzie etapowo – po zakończeniu
jednego
odcinka robót należy przystąpić do budowy odcinka bezpośrednio następnego.
Teren robót będzie wygrodzony za pomocą zapór drogowych, pozwoli to na
ewentualny dojazd
samochodów Pogotowia Ratunkowego bądź Straży Pożarnej do każdego miejsca
na ulicy. Dostęp do hydrantów zlokalizowanych przy ulicy nie może być utrudniony.
Przy realizacji przedsięwzięcia inwestycyjnego objętego niniejszym projektem nie
występują roboty budowlane w strefach szczególnego zagrożenia zdrowia.
Autor projektu Renata Stiller
