1 1. Punkt stały podwójny rys. 1P

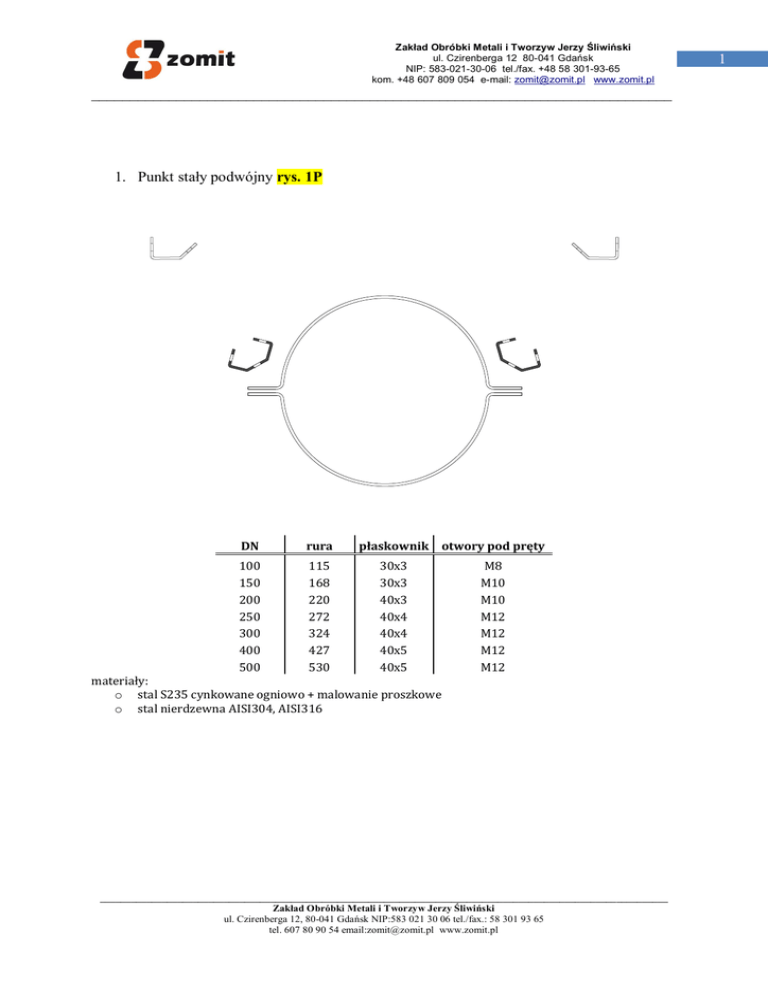

Zakład Obróbki Metali i Tworzyw Jerzy Śliwiński ul. Czirenberga 12 80-041 Gdańsk NIP: 583-021-30-06 tel./fax. +48 58 301-93-65 kom. +48 607 809 054 e-mail: [email protected] www.zomit.pl ___________________________________________________________________________ 1. Punkt stały podwójny rys. 1P DN rura 100 150 200 250 300 400 500 115 168 220 272 324 427 530 płaskownik otwory pod pręty 30x3 30x3 40x3 40x4 40x4 40x5 40x5 M8 M10 M10 M12 M12 M12 M12 materiały: o stal S235 cynkowane ogniowo + malowanie proszkowe o stal nierdzewna AISI304, AISI316 ______________________________________________________________________________________________________________ Zakład Obróbki Metali i Tworzyw Jerzy Śliwiński ul. Czirenberga 12, 80-041 Gdańsk NIP:583 021 30 06 tel./fax.: 58 301 93 65 tel. 607 80 90 54 email:[email protected] www.zomit.pl 1 Zakład Obróbki Metali i Tworzyw Jerzy Śliwiński ul. Czirenberga 12 80-041 Gdańsk NIP: 583-021-30-06 tel./fax. +48 58 301-93-65 kom. +48 607 809 054 e-mail: [email protected] www.zomit.pl ___________________________________________________________________________ 2. Punkt stały pionu rys. 2R DN rura 100 150 200 250 300 400 500 115 168 220 272 324 427 530 płaskownik otwory pod pręty 30x3 30x3 40x3 40x4 40x4 40x5 40x5 M8 M10 M10 M12 M12 M12 M12 materiały: o stal S235 cynkowane ogniowo + malowanie proszkowe o stal nierdzewna AISI304, AISI316 ______________________________________________________________________________________________________________ Zakład Obróbki Metali i Tworzyw Jerzy Śliwiński ul. Czirenberga 12, 80-041 Gdańsk NIP:583 021 30 06 tel./fax.: 58 301 93 65 tel. 607 80 90 54 email:[email protected] www.zomit.pl 2 Zakład Obróbki Metali i Tworzyw Jerzy Śliwiński ul. Czirenberga 12 80-041 Gdańsk NIP: 583-021-30-06 tel./fax. +48 58 301-93-65 kom. +48 607 809 054 e-mail: [email protected] www.zomit.pl ___________________________________________________________________________ 3. Punkt przesuwny pojedynczy rys. 3P DN rura 100 150 200 250 300 400 500 115 168 220 272 324 427 530 płaskownik otwory pod pręty 30x3 30x3 40x3 40x4 40x4 40x5 40x5 M8 M10 M10 M12 M12 M12 M12 materiały: o stal S235 cynkowane ogniowo + malowanie proszkowe o stal nierdzewna AISI304, AISI316 ______________________________________________________________________________________________________________ Zakład Obróbki Metali i Tworzyw Jerzy Śliwiński ul. Czirenberga 12, 80-041 Gdańsk NIP:583 021 30 06 tel./fax.: 58 301 93 65 tel. 607 80 90 54 email:[email protected] www.zomit.pl 3 Zakład Obróbki Metali i Tworzyw Jerzy Śliwiński ul. Czirenberga 12 80-041 Gdańsk NIP: 583-021-30-06 tel./fax. +48 58 301-93-65 kom. +48 607 809 054 e-mail: [email protected] www.zomit.pl ___________________________________________________________________________ 4. Punkt przesuwny podwójny rys. 4P DN rura 100 150 200 250 300 400 500 115 168 220 272 324 427 530 płaskownik otwory pod pręty 30x3 30x3 40x3 40x4 40x4 40x5 40x5 M8 M10 M10 M12 M12 M12 M12 materiały: o stal S235 cynkowane ogniowo + malowanie proszkowe o stal nierdzewna AISI304, AISI316 ______________________________________________________________________________________________________________ Zakład Obróbki Metali i Tworzyw Jerzy Śliwiński ul. Czirenberga 12, 80-041 Gdańsk NIP:583 021 30 06 tel./fax.: 58 301 93 65 tel. 607 80 90 54 email:[email protected] www.zomit.pl 4 Zakład Obróbki Metali i Tworzyw Jerzy Śliwiński ul. Czirenberga 12 80-041 Gdańsk NIP: 583-021-30-06 tel./fax. +48 58 301-93-65 kom. +48 607 809 054 e-mail: [email protected] www.zomit.pl ___________________________________________________________________________ 5. Punkt stały pojedynczy : Mocowanie – na pręcie rys. 5P Mocowanie – na rurze rys. 5R DN rura 100 150 200 250 300 400 500 115 168 220 272 324 427 530 płaskownik otwory pod pręty 30x3 30x3 40x3 40x4 40x4 40x5 40x5 M8 M10 M10 M12 M12 M12 M12 materiały: o stal S235 cynkowane ogniowo + malowanie proszkowe o stal nierdzewna AISI304, AISI316 ______________________________________________________________________________________________________________ Zakład Obróbki Metali i Tworzyw Jerzy Śliwiński ul. Czirenberga 12, 80-041 Gdańsk NIP:583 021 30 06 tel./fax.: 58 301 93 65 tel. 607 80 90 54 email:[email protected] www.zomit.pl 5 Zakład Obróbki Metali i Tworzyw Jerzy Śliwiński ul. Czirenberga 12 80-041 Gdańsk NIP: 583-021-30-06 tel./fax. +48 58 301-93-65 kom. +48 607 809 054 e-mail: [email protected] www.zomit.pl ___________________________________________________________________________ 6. Punkt stały podwójny mocowany na ceownikach rys. 6C DN rura 100 150 200 250 300 400 500 115 168 220 272 324 427 530 płaskownik otwory pod pręty 30x3 30x3 40x3 40x4 40x4 40x5 40x5 M8 M10 M10 M12 M12 M12 M12 materiały: o stal S235 cynkowane ogniowo + malowanie proszkowe o stal nierdzewna AISI304, AISI316 ______________________________________________________________________________________________________________ Zakład Obróbki Metali i Tworzyw Jerzy Śliwiński ul. Czirenberga 12, 80-041 Gdańsk NIP:583 021 30 06 tel./fax.: 58 301 93 65 tel. 607 80 90 54 email:[email protected] www.zomit.pl 6 Zakład Obróbki Metali i Tworzyw Jerzy Śliwiński ul. Czirenberga 12 80-041 Gdańsk NIP: 583-021-30-06 tel./fax. +48 58 301-93-65 kom. +48 607 809 054 e-mail: [email protected] www.zomit.pl ___________________________________________________________________________ 7. Płytka montażowa z ceownikiem rys. 7 DN A płaskownik 100 150 200 220 250 300 350 400 500 115 168 220 242 272 324 376 427 530 30x3 30x3 40x3 40x3 40x4 40x4 40x4 40x5 40x5 materiały: o stal S235 cynkowane ogniowo + malowanie proszkowe o stal nierdzewna AISI304, AISI316 ______________________________________________________________________________________________________________ Zakład Obróbki Metali i Tworzyw Jerzy Śliwiński ul. Czirenberga 12, 80-041 Gdańsk NIP:583 021 30 06 tel./fax.: 58 301 93 65 tel. 607 80 90 54 email:[email protected] www.zomit.pl 7 Zakład Obróbki Metali i Tworzyw Jerzy Śliwiński ul. Czirenberga 12 80-041 Gdańsk NIP: 583-021-30-06 tel./fax. +48 58 301-93-65 kom. +48 607 809 054 e-mail: [email protected] www.zomit.pl ___________________________________________________________________________ 8. Płytka montażowa rys. 7a Grubość 5 materiały: o stal S235 cynkowane ogniowo + malowanie proszkowe o stal nierdzewna AISI304, AISI316 ______________________________________________________________________________________________________________ Zakład Obróbki Metali i Tworzyw Jerzy Śliwiński ul. Czirenberga 12, 80-041 Gdańsk NIP:583 021 30 06 tel./fax.: 58 301 93 65 tel. 607 80 90 54 email:[email protected] www.zomit.pl 8
