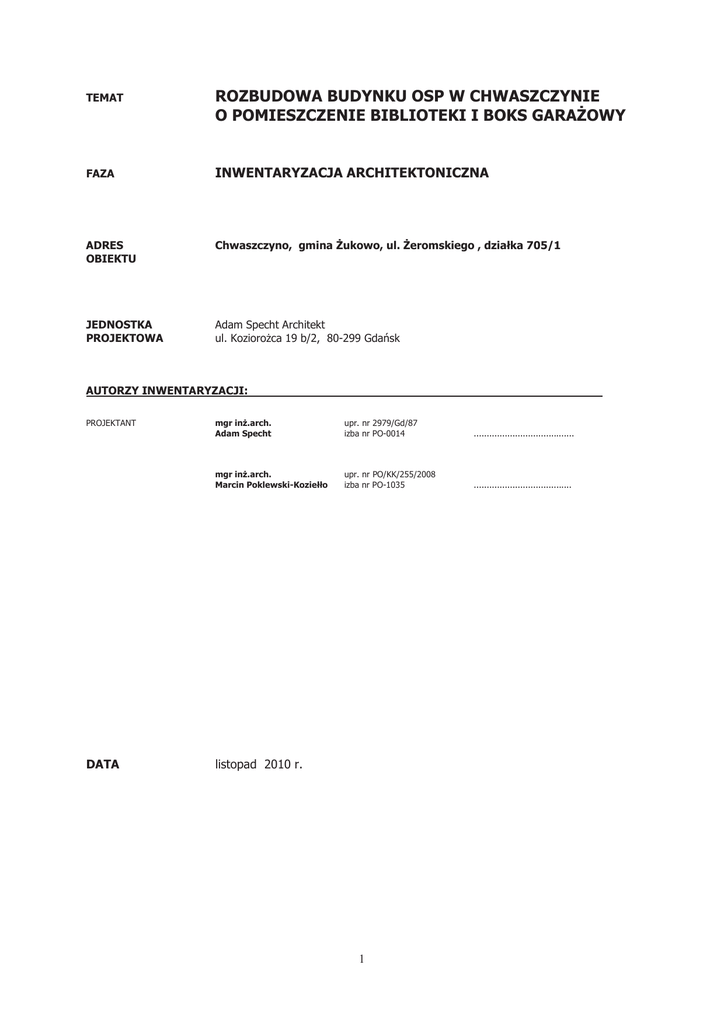

rozbudowa budynku osp w chwaszczynie o

!"# $%&!
'(" "# ')* +,"% (&+$" # - & .( /0123
!
4
"#$%& ' ('
%$, &!5* ,
- % 6+
*
7
%$, &!5* , *
, &! "()+
(&8 " &+.."
)
*
) "$
+
) "$
) "$
,,
-,
!
1
*
1.0.
Dane ogólne.
1.1.
Inwestor.
Gmina ukowo, powiat kartuski
ul. Gda ska 52, 83-330 ukowo
1.2.
Projektant.
Adam Specht Architekt
ul. Kozioro ca 19 b/2, 80-299 Gda sk,
1.3.
Przedmiot opracowania.
Inwentaryzacja
do
celów
projektowania
rozbudowy
Ochotniczej Stra y Po arnej w Chwaszczynie gm.
istniej cego
ukowo, ul.
budynku
eromskiego,
działka Nr 705/1.
1.4.
Data sporz dzenia opracowania.
Pomiary z natury wykonano w sierpniu 2010 r..
Rysunki i opis sporz dzono w listopadzie 2010 r.
1.5.
Podstawa opracowania.
1.5.1. Umowa Inwestor-Projektant.
2.0.
Stan istniej cy.
Działka Nr 705/1 ma kształt zbli ony do prostok ta o wymiarach około 58 x 52 m i
jest poło ona przy skrzy owaniu dwóch ulic wiejskich. Działka posiada szeroki
nieogrodzony dost p (wjazd) od strony ul.
eromskiego. Teren działki płaski, z
niewielk deniwelacj ok. 1 m, rz dna terenu wokół budynku około 159,2 m npm.
Istniej cy budynek OSP zwrócony jest elewacj
frontow
do ul.
eromskiego, w
kierunku południowo-zachodnim. Za budynkiem usytuowano stalowy kratowy maszt
o wysoko ci ok. 10 m z zainstalowan na szczycie syren alarmow .
Poza budynkiem OSP działka jest niezabudowana, cz
ciowo ogrodzona siatk
stalow . Po obu stronach elewacji frontowej budynku wykonano na jej przedłu eniu
odcinki wewn trznych ogrodze z prefabrykowanych elementów betonowych oraz z
2
siatki drucianej. Fragment działki mi dzy ul.
eromskiego a budynkiem (od frontu,
przed wej ciem do budynku i wjazdem do gara u) posiada nawierzchni
utwardzon asfaltow (ok. 200 m kw.) oraz chodnik dla pieszych z kostki betonowej
(ok. 20 m kw.). Pozostały teren ma nawierzchni
ziemn , niezagospodarowan .
Ziele w postaci drzew i krzewów nie wyst puje.
Istniej cy budynek Ochotniczej Stra y Po arnej w Chwaszczynie stanowi obiekt
murowany, parterowy, przekryty płaskim stropodachem niewentylowanym, o
powierzchni zabudowy ok. 170 m kw. W budynku znajduje si boks gara owy na
samochód ci
arowy (wóz bojowy) oraz kilka pomieszcze u ytkowych dla dru yny
stra ackiej (zaplecze socjalne i sanitarno-higieniczne, izba pami ci, magazyn,
pomieszczenie kotła gazowego). Powierzchnia u ytkowa istniej cego budynku
wynosi ł cznie 133 m kw. (szczegółowy wykaz pomieszcze
i ich powierzchnie
zamieszczono na rysunku inwentaryzacji istniej cego budynku Nr INW-1).
Budynek OSP jest przył czony do sieci wod-kan, sieci gazowej, napowietrznej sieci
elektroenergetycznej i telefonicznej. Ponadto budynek poł czony jest podziemn
lini ciepłownicz z s siednim budynkiem o rodka zdrowia.
Budynek OSP zbudowano w latach 70-tych XX w. w konstrukcji murowej z
zastosowaniem drobnowymiarowych elementów betonowych, fragmentami z cegły.
Posadowiony został na ławach
elbetowych (dokonano odkrywki). Nadpro a i
stropy elbetowe wylewane na mokro.
cianki działowe murowane. Posadzka w
gara u cementowa, w pozostałych pomieszczeniach z płytek gresu.
ciany i sufity
tynkowane i malowane. W ust pie, gara u i pomieszczeniu socjalnym cz
cian
wyło ono glazur .
Okna jednoramowe z PCV, szklone podwójnie zestawami szklanymi. Drzwi
wej ciowe stalowe zewn trzne z zakupu, brama gara owa segmentowa gotowa, z
okienkami do wietlaj cymi. Elewacje zostały w ostatnim okresie docieplone
styropianem i otynkowane.
Budynek posiada wewn trzn instalacj wod-kan, instalacj gazow do kotła c.o. i
kuchenki gazowej, instalacj
ogrzewania wodnego z kotłowni gazowej własnej,
instalacj elektryczn 230 V o wietlenia ogólnego i gniazdek wtyczkowych.
3
Bezpo rednie s siedztwo działki Nr 705/1 stanowi :
•
od północnego wschodu: działka Nr 715 – cmentarz i działka Nr 705/18,
•
od południowego wschodu: działka drogowa Nr 705/15, a w naro niku styk z
działk Nr 1116 (ul. Norwida),
•
od południowego zachodu: działka drogowa Nr 706/1 (ul. eromskiego),
•
od północnego zachodu: działka budowlana Nr 707 zabudowana o rodkiem
zdrowia.
3.1. Bilans terenu.
Powierzchnia działki:
= 3 010,00 m kw. = 100,0%
Powierzchnia zabudowy:
=
168,99 m kw. =
5,6%
Powierzchnia chodników dla pieszych:
=
19,10 m kw. =
0,6%
Powierzchnia placów manewrowych i drogi wewn.:
=
203,60 m kw. =
6,8%
Powierzchnia terenu nieurz dzonego (ziemna):
= 2 618,31 m kw. = 87,0%
3.2. Dane liczbowe zabudowy.
Długo
budynku L
=
14,54 m
11,60 m
Szeroko
budynku S
=
Wysoko
budynku H
=
4,45 m (budynek niski)
Powierzchnia zabudowy budynku Pz
=
168,99 m kw.
Powierzchnia netto budynku Pn
=
132,93 m kw.
Kubatura budynku V
=
173,44 m sze c.
opracował:
mgr in . arch. Adam Specht
upr. bud. Nr. 2979/Gd/87, Nr członkowski Izby Architektów PO-0014
