AS1701 1 składnikowy niepalny uszczelniacz silikonowy, czarny o

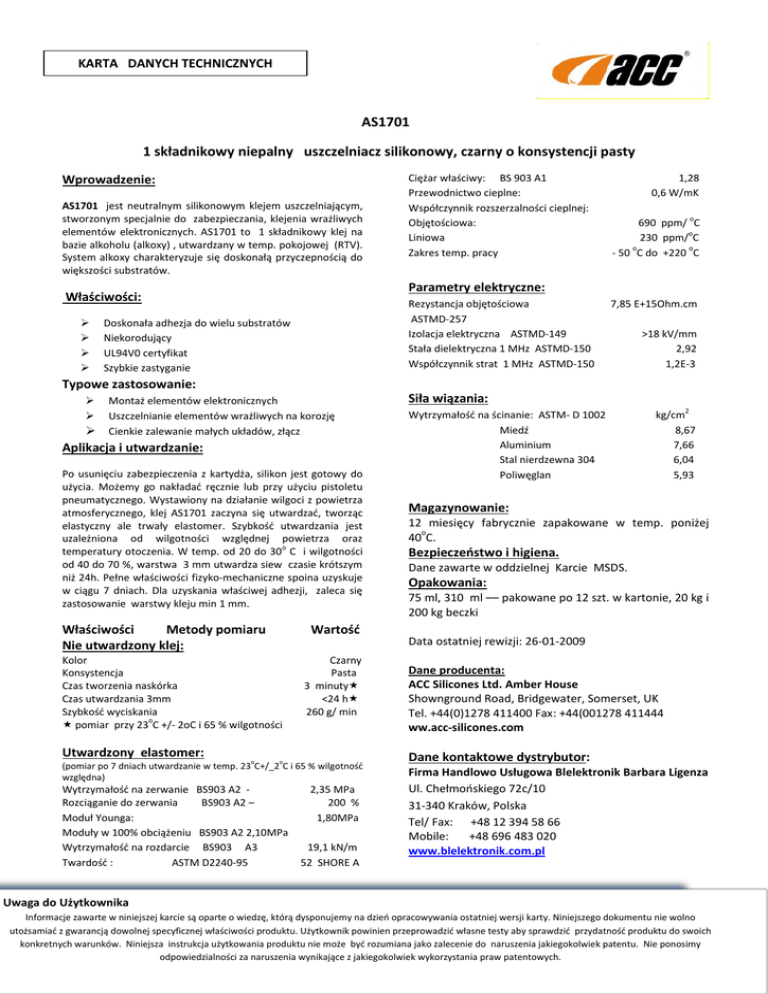

KARTA DANYCH TECHNICZNYCH
AS1701
1 składnikowy niepalny uszczelniacz silikonowy, czarny o konsystencji pasty
Wprowadzenie:
AS1701 jest neutralnym silikonowym klejem uszczelniającym,
stworzonym specjalnie do zabezpieczania, klejenia wrażliwych
elementów elektronicznych. AS1701 to 1 składnikowy klej na
bazie alkoholu (alkoxy) , utwardzany w temp. pokojowej (RTV).
System alkoxy charakteryzuje się doskonałą przyczepnością do
większości substratów.
1,28
0,6 W/mK
o
690 ppm/ C
o
230 ppm/ C
o
o
- 50 C do +220 C
Parametry elektryczne:
Właściwości:




Ciężar właściwy: BS 903 A1
Przewodnictwo cieplne:
Współczynnik rozszerzalności cieplnej:
Objętościowa:
Liniowa
Zakres temp. pracy
Rezystancja objętościowa
ASTMD-257
Izolacja elektryczna ASTMD-149
Stała dielektryczna 1 MHz ASTMD-150
Współczynnik strat 1 MHz ASTMD-150
Doskonała adhezja do wielu substratów
Niekorodujący
UL94V0 certyfikat
Szybkie zastyganie
7,85 E+15Ohm.cm
>18 kV/mm
2,92
1,2E-3
Typowe zastosowanie:



Montaż elementów elektronicznych
Uszczelnianie elementów wrażliwych na korozję
Cienkie zalewanie małych układów, złącz
Aplikacja i utwardzanie:
Po usunięciu zabezpieczenia z kartydża, silikon jest gotowy do
użycia. Możemy go nakładać ręcznie lub przy użyciu pistoletu
pneumatycznego. Wystawiony na działanie wilgoci z powietrza
atmosferycznego, klej AS1701 zaczyna się utwardzać, tworząc
elastyczny ale trwały elastomer. Szybkość utwardzania jest
uzależniona od wilgotności względnej powietrza oraz
o
temperatury otoczenia. W temp. od 20 do 30 C i wilgotności
od 40 do 70 %, warstwa 3 mm utwardza siew czasie krótszym
niż 24h. Pełne właściwości fizyko-mechaniczne spoina uzyskuje
w ciągu 7 dniach. Dla uzyskania właściwej adhezji, zaleca się
zastosowanie warstwy kleju min 1 mm.
Właściwości
Metody pomiaru
Nie utwardzony klej:
Kolor
Konsystencja
Czas tworzenia naskórka
Czas utwardzania 3mm
Szybkość wyciskania
o
 pomiar przy 23 C +/- 2oC i 65 % wilgotności
Wartość
Czarny
Pasta
3 minuty
<24 h
260 g/ min
Utwardzony elastomer:
(pomiar po 7 dniach utwardzanie w temp. 23oC+/_2oC i 65 % wilgotność
względna)
Wytrzymałość na zerwanie BS903 A2 Rozciąganie do zerwania
BS903 A2 –
Moduł Younga:
Moduły w 100% obciążeniu BS903 A2 2,10MPa
Wytrzymałość na rozdarcie BS903 A3
Twardość :
ASTM D2240-95
2,35 MPa
200 %
1,80MPa
19,1 kN/m
52 SHORE A
Siła wiązania:
Wytrzymałość na ścinanie: ASTM- D 1002
Miedź
Aluminium
Stal nierdzewna 304
Poliwęglan
2
kg/cm
8,67
7,66
6,04
5,93
Magazynowanie:
12 miesięcy fabrycznie zapakowane w temp. poniżej
o
40 C.
Bezpieczeństwo i higiena.
Dane zawarte w oddzielnej Karcie MSDS.
Opakowania:
75 ml, 310 ml –– pakowane po 12 szt. w kartonie, 20 kg i
200 kg beczki
Data ostatniej rewizji: 26-01-2009
Dane producenta:
ACC Silicones Ltd. Amber House
Shownground Road, Bridgewater, Somerset, UK
Tel. +44(0)1278 411400 Fax: +44(001278 411444
ww.acc-silicones.com
Dane kontaktowe dystrybutor:
Firma Handlowo Usługowa Blelektronik Barbara Ligenza
Ul. Chełmońskiego 72c/10
31-340 Kraków, Polska
Tel/ Fax: +48 12 394 58 66
Mobile:
+48 696 483 020
www.blelektronik.com.pl
Uwaga do Użytkownika
Informacje zawarte w niniejszej karcie są oparte o wiedzę, którą dysponujemy na dzień opracowywania ostatniej wersji karty. Niniejszego dokumentu nie wolno
utożsamiać z gwarancją dowolnej specyficznej właściwości produktu. Użytkownik powinien przeprowadzić własne testy aby sprawdzić przydatność produktu do swoich
konkretnych warunków. Niniejsza instrukcja użytkowania produktu nie może być rozumiana jako zalecenie do naruszenia jakiegokolwiek patentu. Nie ponosimy
odpowiedzialności za naruszenia wynikające z jakiegokolwiek wykorzystania praw patentowych.
