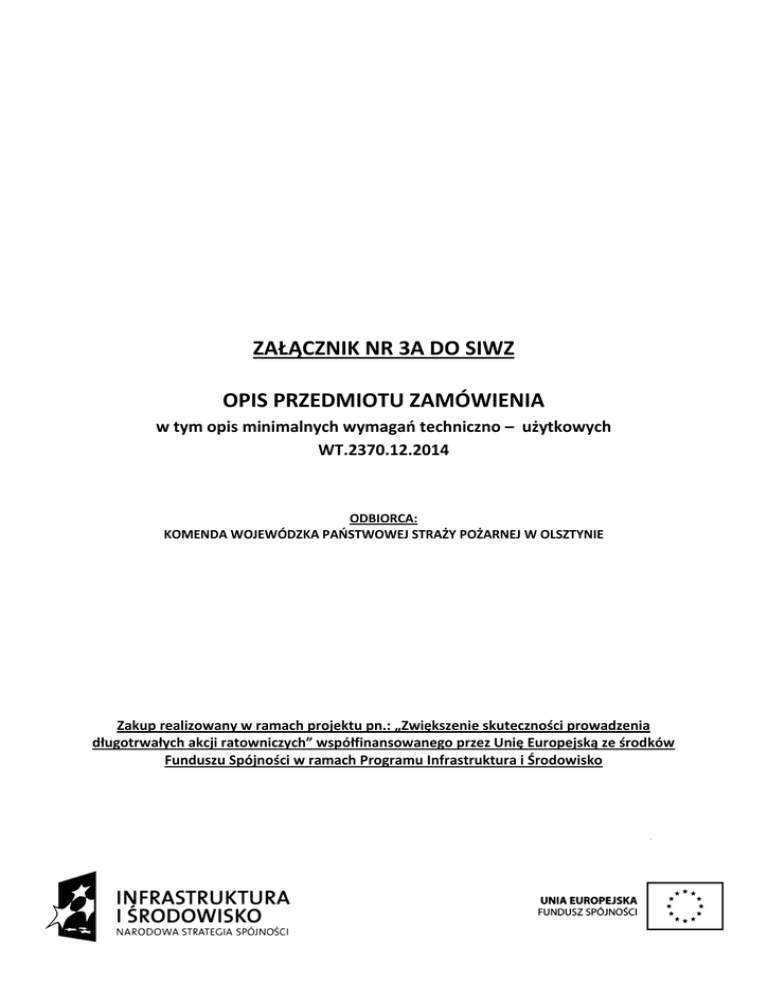

ZAŁĄCZNIK NR 3A DO SIWZ
OPIS PRZEDMIOTU ZAMÓWIENIA
w tym opis minimalnych wymagań techniczno – użytkowych
WT.2370.12.2014
ODBIORCA:
KOMENDA WOJEWÓDZKA PAŃSTWOWEJ STRAŻY POŻARNEJ W OLSZTYNIE
Zakup realizowany w ramach projektu pn.: „Zwiększenie skuteczności prowadzenia
długotrwałych akcji ratowniczych” współfinansowanego przez Unię Europejską ze środków
Funduszu Spójności w ramach Programu Infrastruktura i Środowisko
WT.2370.12.2014
Załącznik nr 3A do SIWZ
I. WYKONAWCA W RAMACH DOSTAWY WYKONA:
1.
2.
Montaż i podłączenie kontenerów komory dymowej obejmujący:
- transport kontenerów do miejsca wskazanego przez odbiorcę,
- postawienie kontenerów na wskazane i wcześniej przygotowane miejsce,
- całkowity montaż i wyposażenie wszystkich czterech kontenerów zgodnie z poniższym opisem
zawartym w szczegółowych wymaganiach techniczno – użytkowych i wyposażeniem kontenerów
komory,
- dostawę i montaż sprzętu dodatkowego wymienionego w rozdziale III punkt 7 (tabeli)
niniejszego załącznika.
Przeszkoli min. 4 pracowników użytkownika w zakresie obsługi i eksploatacji komory dymowej
wraz z wyposażeniem.
II. WYMAGANIA TECHNICZNO UŻYTKOWE KOMORY DYMOWEJ WYKONANEJ NA BAZIE
4 KONTENERÓW
1.
Komora dymowa:
Wykonana w zabudowie czterech kontenerów. Kontenery połączone szerszymi bokami.
W zabudowie kontenerów przeznaczonych na komorę dymową należy uwzględnić następujące
pomieszczenia:
- pomieszczenie ścieżki treningowej ze strefą zadymioną,
- pomieszczenie ścieżki treningowej ze strefą termiczną,
- pomieszczenie sterowni z pulpitem sterowniczym do sterownia zdarzeniami i do
nadzorowania przebiegu ćwiczeń,
- pomieszczenie próby wysiłkowej z przyrządami do ćwiczeń,
- śluzy wyjściowe i wejściowe,
- salę z przeznaczeniem na szatnię, przygotowanie i przechowywanie aparatów do ćwiczeń.
Wymiary zewnętrzne zestawu 4 kontenerów:
Wymiary zewnętrzne jednego segmentu:
Wysokość wewnętrzna segmentu:
2.
min.12000 x 9600 x 3000 mm
min. 12000 x 2400 x 3000 mm
min 2700 mm
Konstrukcja stalowa pojedynczego segmentu:
Dwie ramy nośne podłogi i stropodachu, połączone między sobą słupkami narożnymi. Rama
podłogi wykonana z kształtowników stalowych. Rama stropodachu również z kształtowników
stalowych. Wszystkie powierzchnie konstrukcji piaskowane do II stopnia czystości i malowane
farbą podkładową oraz dwukrotnie farbą nawierzchniową.
Kolor konstrukcji;
- ściany - białe,
- słupki, rama - zieleń lub niebieski.
Zadaszenie:
Daszki z poliwęglanu nad wszystkimi wejściami do obiektu.
Stropodach:
Blacha trapezowa 1,5mm spawana do konstrukcji. Odprowadzenie wody: rynna zewnętrzna
z odprowadzeniem wody poza obrys kontenera. Wewnątrz wełna mineralna twarda min. 50
mm, płyta warstwowa min. 50 mm. W pomieszczeniach z klatkami do ćwiczeń należy
zabezpieczyć sufit przed uszkodzeniami blachą ryflowaną ALU 2 mm.
WT.2370.12.2014
Ściany zewnętrzne:
Płyta warstwowa styropianowa 75- 100 mm.
Ściany wewnętrzne:
Płyta warstwowa styropianowa 60 mm.
Podłoga:
Od spodu blacha niskofalowa ocynkowana, paraizolacja z folii polietylenowej, wełna mineralna
min 100 mm, sklejka wodoodporna min. 20 mm, wykładzina PCV o dużej wytrzymałości.
W pomieszczeniach z klatkami oraz urządzeniami wydolnościowymi wzmocniona. Przy drabince
wejściowej i zejściowej podłogę należy zabezpieczyć ALU blachą ryflowaną 2 mm. Na całej
powierzchni kontenerów nośność podłogi min. 250 kg/cm2.
Stolarka:
Drzwi zewnętrzne stalowe z dwóch stron, ocieplone. Wszystkie drzwi wyjściowe z kontenerów /
oprócz wyjścia z sterowni wyposażone w otwieranie antypaniczne / obróbki blacharskie
w kolorze elewacji.
Okna:
Rozwierno-uchylne, Profil PVC kolor biały, wymiar w zależności od potrzeb. Liczba w zależności
od potrzeb. Od strony zewnętrznej zabezpieczone żaluzjami (sterowanie żaluzjami od
wewnątrz).
Instalacja elektryczna:
Służąca do zasilania urządzeń roboczych i systemu sterowania. W korytkach kablowych, skrzynka
przyłączeniowa z tablicą bezpiecznikową. Gniazda zasilające 230 V usytuowane zgodnie
z zabudową i posadowieniem urządzeń stanowiących wyposażenie komory.
Wentylacja ścieżki:
Komora musi być wyposażona w system wentylacji i awaryjnego usuwania dymu, zapewniający
całkowita wymianę powietrza w czasie nie dłuższym niż 90 s od chwili włączenia sygnalizacji
alarmowej. Załączana z pulpitu sterującego w znajdującego się w pomieszczeniu sterowni lub
uruchamiana przy załączeniu włącznika bezpieczeństwa z poziomu pulpitu sterowniczego.
Równocześnie z pracą wentylatorów musi się zapalać oświetlenie pomieszczenia ścieżki.
Wszystkie urządzenia symulacyjne muszą zostać natychmiast wyłączone. Wylot oddymiania poza
rejon ćwiczeń. Po stronie przeciwnej wylotu oddymiania czerpnia powietrza. Zarówno czerpnia
jak i wentylator zabezpieczone z zewnątrz kratkami. Od strony wewnętrznej zamontowane
dymoszczelne żaluzje elektryczne. Całość wykończona obróbką blacharską.
Wentylacja pozostałych pomieszczeń:
Grawitacyjna, kratki nawiewno-wywiewne, dodatkowo w zależności od pomieszczenia
mechaniczna za pomocą wentylatorów wyciągowych zapewniająca wymianę powietrza zgodnie
z obowiązującymi przepisami.
Komora musi posiadać śluzy powietrzne lub konstrukcyjne szczelne odgrodzenie ścieżki
treningowej od pomieszczenia sterowni i pomieszczenia próby wysiłkowej, chroniące przed
przedostaniem się dymu. Drzwi śluzy powinny być wyposażone w sygnalizatory otwarcia
i zamknięcia, obrazujące ich stan na pulpicie sterowniczym w sterowni.
WT.2370.12.2014
Oświetlenie pomieszczeń:
Jarzeniowe. W pomieszczeniach z klatkami, śluz i prób wysiłkowych, lampy kryte z IP 54.
W pozostałych pomieszczeniach lampy rastrowe IP 20. W pomieszczeniach z klatkami oraz śluz
na obu poziomach włączniki oświetlenia na ścianach umożliwiające włączanie oświetlenia
wyłącznie przy wyłączonym pulpicie sterowniczym. Przy włączonym pulpicie sterowniczym
włączanie i wyłączanie oświetlenia pomieszczeń musi być możliwe wyłącznie z pulpitu
sterowniczego. W pozostałych pomieszczeniach oświetlenie zasilane z obwodu pomieszczenia.
W większych pomieszczeniach z dwoma wejściami zamontować wyłączniki „schodowe” przy
drzwiach.
Oświetlenie awaryjne:
Lampy oświetlenia awaryjnego zamontowane w każdym pomieszczeniu. Włączane
automatycznie w przypadku braku zasilania komory.
System ogrzewania kontenera:
Grzejniki konwektorowe o mocy w zależności od wymagań i wielkości pomieszczenia
z termostatami, zamontowane na ścianie kontenera w taki sposób aby nie utrudniały
poruszania. Pomieszczenie ścieżki treningowej musi być wyposażone w system ogrzewania.
3.
Podczas odbioru techniczno - jakościowego należy dostarczyć:
- schematy elektryczne instalacji elektrycznej komory,
- schematy elektryczne instalacji elektrycznej pulpitu sterowniczego wraz z przyłączami,
- protokół badania skuteczności samoczynnego wyłączania zasilania,
- protokół badania izolacji przewodów niskiego napięcia,
- protokół badania obwodów i urządzeń chronionych wyłącznikami różnicowoprądowymi,
- atesty i certyfikaty na materiały użyte do produkcji i wyposażenia kontenerów,
- deklaracje zgodności na kontenery – wyrób końcowy,
- atesty i certyfikaty na sprzęt stanowiący wyposażenie komory dymowej.
4.
Na drzwiach wejściowych do komory dymowej należy zamieścić tabliczkę informacyjną.
Dokładne umiejscowienie zostanie wskazane przez Zamawiającego po podpisaniu umowy.
Tabliczkę należy wykonać na folii samoprzylepnej, odpornej na niekorzystne działanie warunków
atmosferycznych. Wymiary tabliczki: 20 cm (szerokość) x 15 cm (wysokość). Wzór tabliczki
stanowi załącznik nr 2 do umowy. Dodatkowo, Wykonawca przekaże Użytkownikowi po 5 szt.
tabliczek umożliwiających samodzielne ich naklejanie.
WT.2370.12.2014
III. SZCZEGÓŁOWE WYMAGANIA TECHNICZNO – UŻYTKOWE I WYPOSAŻENIE KONTENERÓW
KOMORY DYMOWEJ
Poz.
Opis
Ilość
1 – STEROWNIA - Pulpit sterowniczy
PULPIT sterowniczy z wyposażeniem podstawowym
Deklaracja zgodności CE potwierdzająca spełnienie wymagań
[w momencie dostawy]
Dyrektyw Europejskich:
- Niskiego Napięcia LVD 2006/95/WE
- EMC 2004/108/WE
Norm Zharmonizowanych:
- PN EN 60439-1:2003, PN EN 60335-1:2004
Norm krajowych
- PN EN 60364-4-41:2000
W komplet wyposażenia powinien wchodzić:
- wyłącznik główny zasilania,
- wyłącznik automatyczny,
- zasilacze: 24 V, 12 V, gniazdko serwisowe 230 V,
- wyłącznik zasilania typu stacyjka z kluczykiem,
- wyłącznik awaryjny (podczas jego aktywacji następuje automatyczne zatrzymanie
urządzenia do dymu oraz 3 minutowe wietrzenie pomieszczeń ze ścieżką
treningową),
- włącznik wentylacji awaryjnej,
- układ testowy systemów pulpitu,
- okablowanie, przyłącza, schematy połączeń elektrycznych
1.1 Konstrukcja pulpitu sterowniczego musi zapewniać możliwość pracy w pozycji 1 zestaw
siedzącej. Wszystkie przełączniki i elementy regulacyjne umiejscowione w zasięgu ręki
operatora. Pulpit wykonany z metalu zabezpieczonego antykorozyjnie. Wszystkie
komunikaty, oprogramowanie oraz opisy znajdujące się na pulpicie muszą być
wykonane w języku polskim. Należy wykonać tabliczki informacyjne
o uzgodnionej z użytkownikiem treści i formie graficznej.
Pomieszczenie sterowni z centralnym pulpitem sterowniczym musi być wyposażone
w system ogrzewania, wentylacji i klimatyzacji.
OPCJE DODATKOWE – montowane w pulpicie sterowniczym:
- wyłączniki oświetlenia pomieszczeń umożliwiające niezależne sterowanie światłem
w poszczególnych przedziałach komory:
ścieżka zadymiona, ścieżka termiczna, śluzy wejściowa
i wyjściowa, oraz dodatkowo min 2 szt. rezerwowe
w przypadku ewentualnej rozbudowy kompleksu,
1 kpl.
- zegar cyfrowy,
1 szt.
- miernik lub mierniki temperatury pomieszczeń ścieżki
treningowej z cyfrowym wyświetlaczem o rozdzielczości
0,1 °C i przełącznikiem miejsca odczytu temperatury,
1 kpl.
- system komunikacyjny dwukierunkowy (z mikrofonem
i głośnikiem) do prowadzenia rozmów z pomieszczeniami:
ścieżki treningowej (strefa termiczna, strefa zadymiona),
śluz (wejściowa, wyjściowa), sala wydolnościowa,
WT.2370.12.2014
szatnia- poczekalnia,
- odtwarzacz CD stereo,
- płytka CD zawierająca efekty dźwiękowe imitujące
np. zawalenia, trzaski, krzyki, wybuchy, wołanie
o pomoc, wołanie rannych, syczenie ulatniającego
się gazu, odgłos ognia itp.,
1 kpl.
1 szt.
1 szt.
- monitor LCD min. 19” min. do monitoringu
ćwiczącego w ścieżce z sygnalizacją położenia
(obecności) w poszczególnych klatkach, z sygnalizacją
akustyczną i optyczną przekroczenia czasu przebywania
w klatce,
1 kpl.
- cyfrowy rejestrator zapisu obrazu na dysku twardym
o pojemności min. min. 1 TB, jakości zapisu obrazu
odpowiadającej rozdzielczości pionowej min. 1024 pikseli,
z możliwością powielenia zapisu nagrań na różne
nośniki (np. na dysk zewnętrzny przez wyjście USB),
1 szt.
- moduł przełączający obraz z kamery termowizyjnej
lub odrębny monitor LCD min. 19”do obrazu z kamery
termowizyjnej,
1 szt.
- rejestrator cyfrowy zapisu obrazu z kamery termowizyjnej
na dysku twardym o pojemności min. min. 1 TB z możliwością
powielenia zapisu nagrań na różne nośniki
(np. na dysk zewnętrzny przez wyjście USB),
1 szt.
- monitor LCD min. 19” o rozdzielczości pionowej
min. 1024 pikseli do monitoringu pomieszczenia
próby wysiłkowej oraz śluz wejściowej i wyjściowej,
1 szt.
- moduł monitoringu ćwiczącego, współpracujący z
przyciskami sygnalizacyjnymi i przyciskami
bezpieczeństwa umieszczonymi w przedziałach komory
dymowej oraz przy każdej przeszkodzie ścieżki treningowej, 1 kpl.
- moduł sterujący lampami orientacyjnymi,
1 kpl.
- moduł sterujący strefą termiczną,
1 kpl.
- moduł sterujący urządzeniem do dymu,
1 kpl.
- moduł sterujący głowicą obrotową z kamerami,
1 kpl.
- moduł sygnalizacji pozostawienia otwartych drzwi
(sygnalizujący niezamknięte drzwi każdej śluzy),
1 kpl.
- moduł obserwacji przy świetle (poprzez kamery)
w pozostałych pomieszczeniach komory,
1 kpl.
- moduł komunikacyjny, z głośnikiem i mikrofonem,
przeznaczony do komunikacji ze wszystkimi pomieszczeniami 1 kpl.
- lampka ze ściemniaczem,
1 szt.
- przycisk awaryjny uruchamiający wentylację oraz
oświetlenie pomieszczeń komory,
1 szt.
- centralna jednostka sterująca do wizualizacji, sterowania
i regulowania urządzeniami i wszelkimi zdarzeniami całej
ścieżki ćwiczeń, wykonana jako komputer PC, min. RAM 2 GB,
HDD min.500 GB z systemem operacyjnym i pakietem
biurowym OFFICE
1 kpl.
centralna jednostka sterująca musi posiadać funkcje
i przyciski sterujące zapewniające:
WT.2370.12.2014
monitoring ćwiczącego na ścieżce treningowej w strefie zadymionej oraz w strefie
termicznej, zapewniający wizualizację umiejscowienia ćwiczącego w poszczególnych
klatkach,
• sterowanie lampami orientacyjnymi,
• sterowanie strefą termiczną,
• sterowanie urządzeniem do dymu,
• sterowanie urządzeniem do odtwarzania efektów dźwiękowych,
• w zestawie oprogramowanie umożliwiające prowadzenie ewidencji ćwiczących,
• w zestawie system operacyjny – umożliwiający pełną integracje z oprogramowaniem
do monitorowania stanu kondycyjnego ćwiczącego,
• w zestawie drukarka (laserowa cz/b.) umożliwiająca wydruk ewidencji i zaświadczeń
dla ćwiczących,
• w zestawie DVD oraz karty do komunikacji z urządzeniami końcowymi komory,
• w zestawie mysz, jednostka wyposażona w wyjście 4 x USB 2,0.
Do oferty należy dołączyć opis oferowanego pulpitu sterującego wraz z wszystkimi
urządzeniami i opisem ich funkcjonalności.
Stacjonarny zestaw do jednoczesnego pomiaru tętna dla 6 osób:
Zestaw telemetryczny umożliwiający nadzór oraz optymalizację zajęć na urządzeniach
wysiłkowych. Możliwość jednoczesnego pomiaru tętna podczas ćwiczeń wysiłkowych
dla 6 osób.
Zestaw składa się z następujących elementów:
Jednostka centralna - 1 szt.
Jako element łączący ze sobą wyświetlacze, komputer PC/ laptop oraz przekaźniki
bezprzewodowe. Pozwala na testowanie funkcji transmisji oraz monitoring 1 osoby/
wraz zasilaczem.
Wyświetlacz (wraz z zasilaczem) - 1 kpl.
Pozwala na jednoczesne monitorowanie 6 osób, programowanie limitów tętna dla
każdej ćwiczącej osoby. Przekroczenie jest sygnalizowanie alarmem.
Przekaźnik - 6 szt.
Odbiera sygnał tętna emitowany przez pas piersiowy, przetwarza go i wysyła do
Jednostki centralnej. Numer monitorowanej osoby umieszczony w centralnej części
1.2 przekaźnika.
Zasilanie:
wewnętrzny akumulator, w pełni naładowany pozwalający na pracę ok. 4 h.
Ładowarka wraz z zasilaczem sieciowym do jednoczesnego ładowania 6 szt.
przekaźników 1 kpl.
Pas piersiowy (transponder) do systemu bezprzewodowego monitoringu stopnia
wyćwiczenia ratowników transmitujący „Online” parametry wydolnościowe
ćwiczącego - 6 szt.
Chip osobisty do zalogowania i utrzymania łączności bezprzewodowej
z transponderem (zakładany na rękę jak zegarek) - 6 szt.
Antena do jednostki centralnej 1 szt.
Do oferty należy dołączyć opis oferowanego systemu telemetrycznego
umożliwiającego nadzór i optymalizacje zajęć na urządzeniach wysiłkowych,
podczas ćwiczeń na ścieżce. Opis oferowanych: transponderów i chipów osobistych,
jednostki sterującej wraz z opisem sposobu logowania się ćwiczącego do systemu
1 kpl
WT.2370.12.2014
monitoringu, rejestracji oraz komunikację z oprogramowaniem przeznaczonym do
monitorowania stanu kondycyjnego ćwiczącego.
2 – Ścieżka treningowa – strefa zadymiona
2.1
2.2
2.3
2.4
2.5
2.6
2.7
2.8
2.9
ŚCIEŻKA BEZ PRZESZKÓD
Długość minimum 56 m do ćwiczeń na dwóch poziomach. 28 m poziomu do
chodzenia, 28 m poziomu do pełzania, łączona śrubami w całość. Ścieżka zbudowana
z elementów modułowych, tworzących w podstawie kwadrat o długości boku min.
800 mm, połączonych ze sobą i tworzących jedną całość (klatkę). Podstawowa część
ścieżki to konstrukcja ramowa z elementami do zamocowania krat bocznych oraz
przeszkód. Kraty boczne muszą uniemożliwiać przejście ćwiczącego poza ścieżką
treningową. Elementy mocujące muszą umożliwiać szybki - bez użycia narzędzi demontaż w przypadku zmiany ustawienia ścieżki lub konieczności szybkiej ewakuacji
ćwiczącego. Elementy tworzące ścieżkę treningową wykonane z elementów
metalowych, zabezpieczonych antykorozyjnie, pomalowanych w kolorze
uzgodnionym pomiędzy wykonawcą a użytkownikiem. Konstrukcja ścieżki musi być
bezpieczna dla ćwiczącego.
Elementy podłogowe - wielowarstwowa, wodoodporna płyta o wysokiej odporności
na ścieranie. Ułożone w sposób umożliwiający, połączenie z panelem identyfikacji
położenia ćwiczącego w pulpicie sterowniczym.
Wysokość:
całkowita max
270 cm.
poziom do chodzenia min. 165 cm.
poziom do pełzania ok.
87 – 90 cm.
DRZWI PRZEJŚCIOWE małe
montowane pionowo wewnątrz poziomu do pełzania, wyposażone w samozamykacz
rama z kątownika stalowego z kratą.
DRZWI PRZEJŚCIOWE duże
montowane pionowo w poziomie do chodzenia, wyposażone w samozamykacz, rama
z kątownika stalowego z kratą.
WŁAZ
montowany w miejsce elementu podłogowego z otworem o średnicy 600 mm
zamykany pokrywą na zawiasach, umożliwiający przejście pomiędzy poziomami –
liczba dostosowana do przebiegu ścieżki.
RURA PRZESZKODA L 20
z tworzywa sztucznego lub blachy stalowej dł. min 200 mm , średnica 600 mm , z 1
ramą do osadzenia w ścieżce jako przeszkoda.
RURA PRZESZKODA L 210 .
z tworzywa sztucznego lub blachy stalowej dł. min 2100 mm, średnica 600 mm, z 2
ramami do osadzenia w ścieżce jako przeszkoda.
DRZWI Stalowe małe
pełne drzwi z zamknięciem, montowane w poziom do pełzania z czujnikiem
zamknięcia sygnalizującym w pulpicie.
DRZWI Stalowe duże
pełne drzwi z zamknięciem, montowane w poziom do chodzenia z czujnikiem
zamknięcia sygnalizującym w pulpicie.
DRZWI PRZESUWANE małe
przeszkoda z kraty, wysokość, montaż w poziomie do pełzania. Po przesunięciu drzwi
przejście min. 600 mm do następnego segmentu.
1 kpl.
1 kpl.
1 kpl.
2 szt.
1 szt.
1 szt.
1 szt.
1 szt.
1 szt.
WT.2370.12.2014
2.10
2.10
2.12
2.13
2.14
2.15
2.16
2.17
2.18
2.19
2.20
2.21
DRZWI PRZESUWANE duże
przeszkoda z kraty, montaż w poziomie do chodzenia. Po przesunięciu drzwi
1 szt.
pozostaje przejście min. 600 mm do następnego segmentu.
KRATA PRZESZKODA V mała
przeszkoda z kraty przepołowiona w pionie, do zamocowania w poziom do pełzania.
1 szt.
Połowa zapełniona kratą.
KRATA PRZESZKODA V duża
przeszkoda z kraty przepołowiona w pionie, do zamocowania w poziom do chodzenia
1 szt.
zapełniona kratą.
KRATA PRZESZKODA H mała
przeszkoda z kraty przepołowiona w poziomie, do zamocowania w poziom do
1 szt.
pełzania. Połowa zapełniona kratą.
KRATA PRZESZKODA H duża
przeszkoda z kraty przepołowiona w poziomie, do zamocowania w poziom do
1 szt.
chodzenia. Połowa zapełniona kratą.
KRATA PRZESZKODA D mała
przeszkoda z kraty przepołowiona po przekątnej, do zamocowania w poziom do
1 szt.
KRATA PRZESZKODA D duża
1 szt.
chodzenia. Połowa zapełniona kratą.
OKNO WAHLIWE małe
1 szt.
rama z wahliwą przeszkodą imitująca okno, do mocowania w poziom do pełzania.
OKNO WAHLIWE duże
1 szt.
rama z wahliwą przeszkodą imitująca okno, do mocowania w poziom do chodzenia.
SCHODY
1 szt.
umożliwiające przejście z poziomu pełzania do poziomu chodzenia lub odwrotnie.
SCHODY ZEJŚCIOWE z poręczą
umożliwiające bezpieczne wyjście ze ścieżki np. pod < 45O na poziom do podłogi. szer. 1 szt.
stopnia min. 500 mm. Poręcz montowana do słupka konstrukcji.
ŚCIEŻKA Z ROLEK
dla imitacji przejścia po śliskich i okrągłych elementach. Wbudowana w miejsce 1 kpl
jednego elementu podłogowego na poziomie do chodzenia.
POCHYLNIA
podwieszana w ścieżkę jako przejście z poziomu do chodzenia w poziom do pełzania
2.22
lub odwrotnie do zabudowy w jednej klatce.
Materiał: płyta wielowarstwowa z listwami poziomymi.
KRATA WAHLIWA OBROTOWA
przeszkoda z kraty, do mocowania w poziom do pełzania.
Monitoring i urządzenia symulacyjne
SYSTEM MONITORINGU
kamera(y) kolor 520 linii z obiektywem i widoczności min. 20 m, promiennikiem IR, do
obserwacji przy świetle i w ciemności, przy występującym zadymieniu, z podstawą do
2.24
mocowania, zasilaczem oraz barierą ochronną. Kamera(y) umieszczona(e)
w miejscu i w sposób zapewniający obserwację całej przestrzeni komory, sterowana
z pulpitu sterowniczego. Liczba kamer dostosowana do układu całej ścieżki.
KAMERA TERMOWIZYJNA
2.25
Kamera(y) termowizyjna(e) z zestawem akcesoriów do obserwacji ćwiczeń przy
2.23
1 kpl.
1 szt.
1 kpl.
1. kpl.
WT.2370.12.2014
zadymieniu umieszczona(e) w miejscu i w sposób zapewniający obserwację całej
przestrzeni komory, sterowana(e) z pulpitu sterowniczego.
Wraz z uchwytem do montażu na głowicy obrotowej i zasilaczem 230 V.
Kamera(y) powinna(y) spełniać poniższe minimalne wymagania:
- ekran kolorowy o przekątnej min. 3,5”,
- dokładność pomiaru - czułość min. 0,1 °C,
- stopień zabezpieczenia obudowy min. IP67,
- minimalny kat widzenia 50 °,
- spektrum min. 8 – 14 µm,
- zakres dynamiczny pomiaru co najmniej (-30) – (+500) °C,
- czas pracy przy temp 80°C – min. 30 minut,
- grafika ekranu wyposażona w:
pomiar temperatury punktowy do min. 500 °C,
rozdzielczość min. 320 x 240 pikseli,
graficzny wskaźnik przekroczenia temperatury pracy,
wskaźnik naładowania baterii,
pasek rozkładu temperatur,
- możliwość podłączenia sygnału video z monitorem LCD,
- możliwość rejestracji obrazu i dźwięku oraz wykonywania zdjęć w tym samym
czasie,
- kamera(y) dopuszczona do pracy w strefie zagrożenia wybuchem ATEX.
Liczba kamer dostosowana do układu ścieżki treningowej.
Kamera wyposażona w akcesoria umożliwiające wykorzystanie kamery w działaniach
operacyjnych poza komorą dymową (akumulatory Li-on - 2 szt., ładowarka do
akumulatorów 230 V/50Hz - 1 szt., ładowarka samochodowa, pas naramienny do
noszenia kamery, walizka transportowa na kamerę, instrukcja obsługi).
W przypadku zastosowania większej liczby kamer termowizyjnych niż jedna, każda
kamera wyposażona w akcesoria o których mowa powyżej.
Do oferty należy dołączyć kartę katalogową oferowanej kamery termowizyjnej.
2.26
2.27
2.28
2.29
GŁOWICA OBROTOWA
wraz z podstawą, barierką ochronną mocowaną do ściany i uchwytem do montażu:
kamer obserwacyjnej i termowizyjnej. Umożliwiająca płynną obserwację ćwiczącego
w trakcie przemieszczania się na obydwu poziomach ścieżki. Sterowanie głowicą
obrotową kamer z pulpitu sterowniczego: liczba głowic dostosowana do liczby kamer.
ZESTAW LAMP ORIENTACYJNYCH
zestaw lamp orientacyjnych dla obydwu poziomów ścieżki treningowej, lampy
przeznaczone do wskazania kierunku w przypadku utraty orientacji przez ćwiczącego.
Liczba dostosowana do układu ścieżki. Każda para lamp załączana niezależnie od
pozostałych lamp z pulpitu sterowniczego, mocowanie lamp na ½ wysokości od
podłogi klatki.
SYMULACJA ZESTAW SYMULACYJNY OSTRZEGAWCZY
- dwie lampy w kolorze pomarańczowym oraz jedna w kolorze niebieskim z żarnikami
ksenonowymi i przemiennikami częstotliwości: dopuszcza się zastosowanie zamiast
lamp z żarnikami odpowiednich lamp z diodami LED, przy jednoczesnym zachowaniu
kolorystyki i pozostałych parametrów.
1 kpl.
1 kpl.
1 szt.
1 kpl.
WT.2370.12.2014
2.30
2.31
2.32
2.33
2.34
2.35
ZESTAW KOMUNIKACYJNY
mikrofon z głośnikiem (- ami) do montażu na ścianie, umożliwiający komunikację
pomiędzy pomieszczeniem ścieżki a sterownią.
GŁOŚNIKI ODTWARZACZA SYSTEMU EFEKTÓW DŹWIĘKOWYCH
system efektów dźwiękowych – głośniki zamontowane na ścianie, umożliwiające
odtwarzanie dźwięków imitacyjnych akcji ratowniczo – gaśniczej np. zawalenia,
krzyki, wybuchy, odgłosy akcji, wołanie rannych itp. (sterowanie z poziomu pulpitu
sterowniczego).
SYGNALIZACJA OTWARTYCH DRZWI
zestaw do sygnalizacji niedomkniętych drzwi przy wchodzeniu i wychodzeniu
z pomieszczenia ścieżki ( ścieżka-śluza wyj, ścieżka-wyj. zewnętrzne).
URZĄDZENIE DO DYMU
urządzenie stacjonarne lub przenośne umożliwiające zadymienie pomieszczeń
ćwiczebnych przy pomocy niegroźnej dla zdrowia ćwiczących sztucznej mgły. Mgła
wytwarzana poprzez odparowanie nie olejowej cieczy we wstępnie nagrzanym
urządzeniu. Ciecz automatycznie zasysana z zewnętrznego zbiornika. Sterowanie
urządzeniem z pulpitu sterowniczego. Urządzenie musi umożliwiać wytworzenie nie
mniej niż 1300 m3 mgły – dymu w ciągu 4 minut. Zużycie preparatu nie większe niż
160 ml/min, moc grzałki min. 1000 W.
PŁYN DO ZADYMIANIA
dostarczony w pojemniku 5 l.
Przyciski sygnalizacyjne i przyciski bezpieczeństwa
umieszczone w przedziałach komory dymowej oraz przy każdej przeszkodzie ścieżki
treningowej, połączone z wyświetlaczem umieszczonym na pulpicie sterowniczym
w przedziale sterowni.
1 szt.
1 kpl.
2 kpl.
1 szt.
4 szt.
1 kpl.
3 – Ścieżka treningowa – strefa termiczna
ŚCIEŻKA BEZ PRZESZKÓD
Długość minimum 14 m do ćwiczeń na dwóch poziomach. Minimum 7 m poziomu do
chodzenia, 7 m poziomu do pełzania, łączona śrubami w całość.
Ścieżka zbudowana z elementów modułowych, tworzących w podstawie kwadrat
o długości min. 800 mm, połączonych ze sobą i tworzących jedną całość. Podstawowa
część ścieżki to konstrukcja ramowa z elementami do zamocowania krat bocznych
oraz przeszkód. Kraty boczne muszą uniemożliwiać przejście ćwiczącego poza ścieżką
treningową. Elementy mocujące muszą umożliwiać szybki - bez użycia narzędzi –
demontaż w przypadku zmiany ustawienia ścieżki lub konieczności szybkiej ewakuacji
ćwiczącego. Elementy tworzące ścieżkę treningową wykonane z elementów
3.1
metalowych, zabezpieczonych antykorozyjnie, pomalowanych w kolorze
uzgodnionym pomiędzy wykonawcą a użytkownikiem. Konstrukcja ścieżki musi być
bezpieczna dla ćwiczącego.
Elementy podłogowe - wielowarstwowa, wodoodporna płyta o wysokiej odporności
na ścieranie. Ułożone w sposób umożliwiający, połączenie z panelem identyfikacji
położenia ćwiczącego w pulpicie sterowniczym.
Wysokość:
całkowita max
270 cm.
poziom do chodzenia min. 165 cm.
poziom do pełzania ok.
87 – 90 cm.
1 kpl.
WT.2370.12.2014
3.2
3.3
3.4
3.5
3.6
3.7
3.8
DRZWI PRZEJŚCIOWE duże
montowane pionowo w poziomie do chodzenia, wyposażone w samozamykacz, rama
z kątownika stalowego z kratą.
WŁAZ
montowany w miejsce elementu podłogowego z otworem o średnicy 600 mm
zamykany pokrywą na zawiasach, umożliwiający przejście pomiędzy poziomami –
liczba dostosowana do przebiegu ścieżki.
RURA PRZESZKODA L 20
z tworzywa sztucznego dł. min 200 mm, średnica 600 mm z 1 ramą do osadzenia w
ścieżce jako przeszkoda.
RURA PRZESZKODA L 100 .
z tworzywa sztucznego dł. min 1000 mm, średnica 600 mm z 2 ramami do osadzenia
w ścieżce jako przeszkoda.
KRATA PRZESZKODA D mała
OKNO WAHLIWE duże
rama z wahliwą przeszkodą imitująca okno, do mocowania w poziom do chodzenia.
SCHODY
umożliwiające przejście z poziomu pełzania do poziomu chodzenia lub odwrotnie.
1 kpl.
1 szt.
1 szt.
1 szt.
1 szt.
1 szt.
1 szt.
3.9
3.10
3.11
3.12
3.13
3.14
SYSTEM MONITORINGU
kamera(y) kolor 520 linii z obiektywem i widoczności min. 20 m, promiennikiem IR, do
obserwacji przy świetle i w ciemności, przy występującym zadymieniu, z podstawą do
mocowania, zasilaczem oraz barierą ochronną. Kamera(y) umieszczona(e)
w miejscu i w sposób zapewniający obserwację całej przestrzeni komory, sterowana
z pulpitu sterowniczego. Liczba kamer dostosowana do układu całej ścieżki.
ZESTAW LAMP ORIENTACYJNYCH
zestaw lamp orientacyjnych dla obydwu poziomów ścieżki treningowej, przeznaczone
do wskazania kierunku w przypadku utraty orientacji przez ćwiczącego. Liczba
dostosowana do układu ścieżki. Każda z lamp załączana z pulpitu sterowniczego,
mocowanie lamp na ½ wysokości od podłogi klatki.
mikrofon z głośnikiem (-ami) do montażu na ścianie, umożliwiający komunikację
pomiędzy pomieszczeniem ścieżki a serwerownią.
GŁOŚNIKI ODTWARZACZA SYSTEMU EFEKTÓW DŹWIĘKOWYCH
system efektów dźwiękowych – głośniki zamontowane na ścianie, umożliwiające
odtwarzanie dźwięków imitacyjnych akcji ratowniczo – gaśniczej (sterowanie z
poziomu pulpitu sterowniczego).
SYGNALIZACJA OTWARTYCH DRZWI
zestaw do sygnalizacji niedomkniętych drzwi przy wchodzeniu i wychodzeniu
z pomieszczenia ścieżki ( ścieżka-śluza wyj, ścieżka-wyj. zewnętrzne).
1 kpl.
1 kpl.
1 szt.
1 szt.
2 szt.
1 kpl.
WT.2370.12.2014
SYMULACJA STREFY TERMICZNEJ
zestaw promienników o łącznej mocy MIN. 6 kW wraz z układem automatycznej
regulacji z poziomu pulpitu sterującego możliwość zadawania wartości temperatury,
3.15 umożliwiającym automatyczne wyłączenie po osiągnięciu zadanej temperatury oraz
włączenie po osiągnięciu temperatury minimalnej. Sterowanie zestawem z pulpitu
sterowniczego w sterowni. Na pulpicie sterowniczym musi znajdować się wyświetlacz
cyfrowy bieżącej temperatury grzałki.
SYMULATOR EFEKTÓW ŚWIETLNYCH I DŹWIĘKOWYCH
przenośny, wyzwalający efekty świetlne i dźwiękowe, służący odtwarzaniu dźwięków
(wybuchy, odgłosy akcji, wołanie rannych itp., możliwy do wykorzystania zarówno
w komorze jak również w czasie ćwiczeń poza komorą dymową. Sterowanie z
poziomu pulpitu sterowniczego.
Zasilanie z sieci 230 V lub z wbudowanego akumulatora.
Dane techniczne :
zasilanie sieciowe: prąd zmienny 230V
zasilanie akumulatorowe: zastosowany akumulator: 12V-7Ah
czas użytkowania z kompletnie naładowanym akumulatorem min. 5 godzin.
Odtwarzane dźwięki:
• zaprogramowanych na stałe min. 6 różnych dźwięków:
3.16 1. trzaski,
2. wybuchy,
3. odgłos wyciekającej cieczy,
4. wołanie o pomoc,
5. płacz dziecka,
6. odgłos ognia.
• urządzenie powinno posiadać możliwość nagrania indywidualnych dźwięków.
Efekty świetlne:
• źródło światła, na bazie LED (kolor czerwony i żółty).
1 kpl.
1 kpl.
Do oferty należy dołączyć opis oferowanego symulatora efektów świetlnych
i dźwiękowych.
SYMULATOR WYCIEKÓW Z BUTLI GAZOWEJ
3.17 symulator dźwiękowy wycieków z butli gazowej z regulacją mechanicznoelektroniczną, sterowanie z poziomu pulpitu sterowniczego. Komplet z ładowarką.
1 kpl.
4 – Śluza wyjściowa
SYSTEM MONITORINGU
4.1. kamera kolor minimum 520 linii z obiektywem, promiennikiem IR, do obserwacji przy
świetle i w ciemności.
4.2 mikrofon z głośnikiem (-ami) do montażu na ścianie, umożliwiający komunikację
pomiędzy pomieszczeniem ścieżki a sterownią.
1 kpl.
1 szt.
5 . – SALA WYDOLNOŚCIOWA Urządzenia wydolnościowe
MŁOT podciągowy
przeznaczony do ćwiczeń polegających na wykonaniu zadanej liczby podciągnięć
5.1
i opuszczeni ciężaru w określonym czasie (w pozycji stojącej), przy czym jedno
podciągnięcie odpowiada pracy o wartości ok. 490 Nm. Kołowrót zamontowany na
1 kpl.
WT.2370.12.2014
kółku łożyskowanym, z linka stalową. Prowadnica linki o konstrukcji uniemożliwiającej
ześlizgnięcie się linki z kołowrotu, w przypadku nieprawidłowego podciągnięcia pod
kątem. Kontrola ciężaru podciągowego musi się odbywać za pomocą czujników
umieszczonych w górnej i dolnej części (w celu eliminacji zliczania podciągnięć ciężaru
na niepełną wysokość). Obudowa powinna być wykonana z blachy stalowej
zabezpieczonej powłoką lakierniczą.
Elementy wyposażenia:
- optyczna sygnalizacja gotowości urządzenia do pracy,
- optyczna sygnalizacja poprawnego wykonania podciągnięcia,
- optyczna sygnalizacja zakończenia ćwiczenia,
- sterowanie z poziomu młota i pulpitu sterującego,
- panel sterujący, zamontowany bezpośrednio przy młocie, z wyświetlaczem zadanej
liczby podciągnięć.
DRABINA bez końca
urządzenie do ćwiczeń wchodzenia na niekończący się łańcuch szczebli. Wyposażone
w silnik hamujący sterowany elektronicznie, oraz układy zapewniające
bezpieczeństwo podczas ćwiczeń: układ hamowania oraz łagodny rozruch sterowany
elektronicznie. Regulacja prędkości w zakresie co najmniej 5-15 m/min.
Programowany licznik oraz wyświetlacz zaprogramowanej i przebytej odległości,
lampka kontrolna gotowości, optyczna sygnalizacja zakończenia ćwiczenia oraz
automatyczny wyłącznik drabiny po wejściu na zaprogramowaną wysokość.
5.2
W zasięgu ręki zamontowany wyłącznik bezpieczeństwa, zabezpieczenie optyczne
powodujące zatrzymanie przy dostaniu się nóg poniżej dozwolonego poziomu.
Stopnie okrągłe wykonane ze stali, szerokość stopni 540 – 580 mm. Obudowa
z blachy stalowej. Kolorystyka zostanie ustalona po podpisaniu umowy.
Minimalne wymiary drabiny: szerokość 900 mm, wysokość 2200 mm, nachylenie
kątowe drabiny 75° ± 5°. Sterowanie z poziomu drabiny i pulpitu sterującego. Panel
sterujący zamontowany bezpośrednio przy drabinie. Obudowa wykonana z blachy
stalowej , zabezpieczonej powłoka lakierniczą.
BIEŻNIA ergonometryczna
bieżnia służąca do ćwiczeń biegu lub chodu, wyposażona w wyłączniki:
bezpieczeństwa, stopu oraz dystansowy. W celu zapewnienia bezpieczeństwa
ćwiczącego bieżnia musi posiadać poręcze i podwójny układ zatrzymania kontrolnego.
Parametry techniczne:
prędkość w przedziale co najmniej 1 - 15 km/h, z regulacją,
wznios min. 0 - 15 % z płynną regulacją,
zasilanie - 230V/50Hz,
wymiary pasa bieżni: długość 1550 ±100 mm, szerokość 550 ±50 mm,
5.3
nośność bieżni - min 150 kg,
powierzchnia bieżni odporna na użytkowanie w obuwiu strażackim specjalnym,
jednostka sterująca zamontowana na stałe bezpośrednio przy bieżni.
Sterowanie bieżnią z pulpitu głównego bieżni i pulpitu sterującego umożliwiające co
najmniej:
- włączenie lub wyłączenie urządzenia,
- regulacje prędkości,
- odczytanie prędkości przesuwu bieżni,
- odczytanie przebytego dystansu (licznik przebytej drogi).
ROWER DO ĆWICZEŃ
5.4
ergometr rowerowy do ćwiczeń polegających na jeździe na rowerze stacjonarnym
1 kpl.
1 kpl.
1 kpl.
WT.2370.12.2014
przy zadanym obciążeniu w określonym czasie.
Parametry techniczne;
- regulacja opory jazdy z możliwością ustawienia wartości 100 W i 200 W,
- regulacja wysokości siodełka,
- przedni bufor do stabilizacji urządzenia,
- pomiar pulsu ćwiczącego strażaka,
- terminal ze wskaźnikiem pulsu, liczby obrotów, przebytej drogi i czasu treningu,
- maksymalne obciążenie roweru min. 180 kg.
Jednostka sterująca zamontowana na stałe bezpośrednio przy rowerze, sterowanie
z poziomu roweru i pulpitu sterującego.
SYSTEM MONITORINGU
kamera kolor 520 linii z obiektywem, promiennikiem IR, do obserwacji przy świetle i
5.5 w ciemności z podstawą do mocowania, zasilaczem oraz barierą ochronną. Kamera
umieszczona w miejscu i w sposób zapewniający obserwację całej przestrzeni sali
wydolnościowej, sterowana z pulpitu sterowniczego.
5.6 mikrofon z głośnikiem do montażu na ścianie, umożliwiający komunikację pomiędzy
pomieszczeniem sali wydolnościowej a sterownią.
1 kpl.
1 kpl.
6 – Sala przygotowawcza - Szatnia
6.1.
6.2
6.3
6.4
Wyposażenie podstawowe
WIESZAK DO UBRAŃ - do powieszenia ubrań dla min 10 osób, w górnej części półka.
Wykonany z metalu lub drewna, kolor ustalony na etapie realizacji umowy.
ŁAWKI DO SIEDZENIA - dla min 10 osób, konstrukcja metalowa, siedzisko drewniane,
kolor ustalony na etapie realizacji umowy.
KRZESŁA TAPICEROWANE konstrukcja metalowa, siedzisko i oparcie tapicerowane,
kolor ustalony na etapie realizacji umowy.
STÓŁ DO PRZYGOTOWANIA SPRZĘTU.
Sugerowane wymiary: 140-160 x 70-80 x 85 z szufladami. Blat wodoodporny, nogi
metalowe, kolor ustalony na etapie realizacji umowy.
1 kpl.
1 kpl.
3 szt.
1 szt.
SYSTEM MONITORINGU kamera kolor 520 linii z obiektywem, promiennikiem IR, do
obserwacji przy świetle i w ciemności z podstawą do mocowania, zasilaczem oraz
6.5
barierą ochronną. Kamera umieszczona w miejscu i w sposób zapewniający
obserwację całej przestrzeni szatni, sterowana z pulpitu sterowniczego.
6.6 mikrofon z głośnikiem do montażu na ścianie, umożliwiający komunikację pomiędzy
pomieszczeniem szatni a sterownią.
1 kpl.
1 szt.
7 – Sprzęt dodatkowy dostarczany przez wykonawcę
KOMPRESOR do ładowania butli powietrzem 300l/MIN o min. parametrach:
- napięcie zasilania 400V - 50HZ,
- moc silnika min 6,5 kW,
7.1
- wydajność min 300 l/min,
- automatyczny spust kondensatu,
- licznik czasu pracy,
1 kpl.
WT.2370.12.2014
- automatyczny wyłącznik przy obniżonym poziomie oleju,
- manometr ciśnienia na każdym stopniu sprężania,
- skraplacz międzystopniowy,
- panel napełniający 2x225 bar i 2x 300 bar - szt. 1,
- reduktor ciśnienia 300/200 bar z zaworem bezpieczeństwa/gwint wewnętrzny 300
bar, gwint zewnętrzny 200 bar/ - szt.2,
- bank powietrza 2x50 l/360 bar - kpl.2.
Do oferty należy dołączyć kartę katalogową oferowanego kompresora.
Aparat powietrzny X-Pro z maską Opti-Fit w pokrowcu i butlą kompozytową 6,8
l/300 bar – zgodny z aparatami eksploatowanymi przez Użytkownika.
7.2
Do oferty należy dołączyć kartę katalogową oferowaneych aparatów powietrznych
oraz kopię świadectwa dopuszczenia CNBOP-PIB.
7.3 Butle powietrzne kompozytowe pasujące do aparatów z pkt. 7.2
7.4 Kamera termowizyjna przenośna taka jak opisana w pkt. 2.25
7.5 Wózek do transportu i ładowania butli - minimum na 12 butli
Zestaw do ewidencji i archiwizacji ćwiczeń:
- komputer laptop min: ekran15”, Ram 2 GB,
HDD 500 GB, system operacyjny i pakiet biurowy OFFICE
1 szt.
- drukarka laserowa cz/b.
1 szt.
7.6 - oprogramowanie do archiwizacji danych ćwiczących
1 szt.
15 kpl.
15 szt.
1 kpl.
1 szt.
1 kpl.
Do oferty należy dołączyć opis oferowanego zestawu do ewidencji i archiwizacji
ćwiczeń.
Walizkowa wersja zestawu do jednoczesnego pomiaru tętna dla 6 osób – takiego
jak w pkt. 1.2
Osprzęt do przyrządu pomiarowego do badania i przeglądów masek i aparatów
powietrznych Labtronic 240 – eksploatowanego przez Użytkownika:
Komputer KIT Labtronic BL-IO
1 kpl.
Pakiet umożliwiający automatyczną obsługę przyrządu Labtronic
240/400 z oprogramowaniem w j. polskim LABTRONIC NT.
Zestaw adapterów LABTEC SET Fenzy
1 kpl.
Czytnik kodów kreskowych
1 szt.
7.8
Czytnik współpracujący z oprogramowaniem Labtronic NT
umożliwiający identyfikację
kontrolowanego sprzętu poprzez kody kreskowe
Pakiet kodów kreskowych
1 kpl.
Kody kreskowe o podwyższonej odporności na uszkodzenia
współpracujące z oprogramowaniem
Labtec Software LABTRONIC NT (100 szt.)
Kompresor sprężarka o parametrach:
zbiornik – minimum 200 litrów,
7.9 napięcie zasilania 400V - 50Hz,
maksymalne ciśnienie – minimum 8 bar,
moc silnika minimum 7 kW,
7.7
1 kpl.
1 kpl.
1 kpl.
WT.2370.12.2014
wydajność minimum 1100 l/min (ssanie),
chłodzenie olejem.
Do oferty należy dołączyć kartę katalogową oferowanego kompresora.
Wykonawca zapewnia ponadto:
- możliwość dalszej rozbudowy komory dymowej oraz dostaw wyposażenia,
- serwis gwarancyjny min. 24 miesiące od daty odbioru końcowego i serwis pogwarancyjny.

załącznik nr 3a do siwz opis przedmiotu

Transkrypt

Podobne dokumenty

OPIS PRZEDMIOTU ZAMÓWIENIA PODLEGAJĄCY DOSTAWIE

załącznik nr 2b - kalkulacja cenowa

Namioty handlowe rozciągane ekspresowe o konstrukcji nozycowej

zał 1 - Urząd Gminy Ostrowice

Pakiet VII Sprzęt elektroniczny

l.p. nazwa JRG PSP / OSP w KSRG jednostka miary 1 standardowy

Ponton ratowniczy 410 KSP ALU Full z silnikiem 15KM

Zestaw solarny "HEWALEX 2 SLP-200W"
