P-320W
ZyXEL P-320W

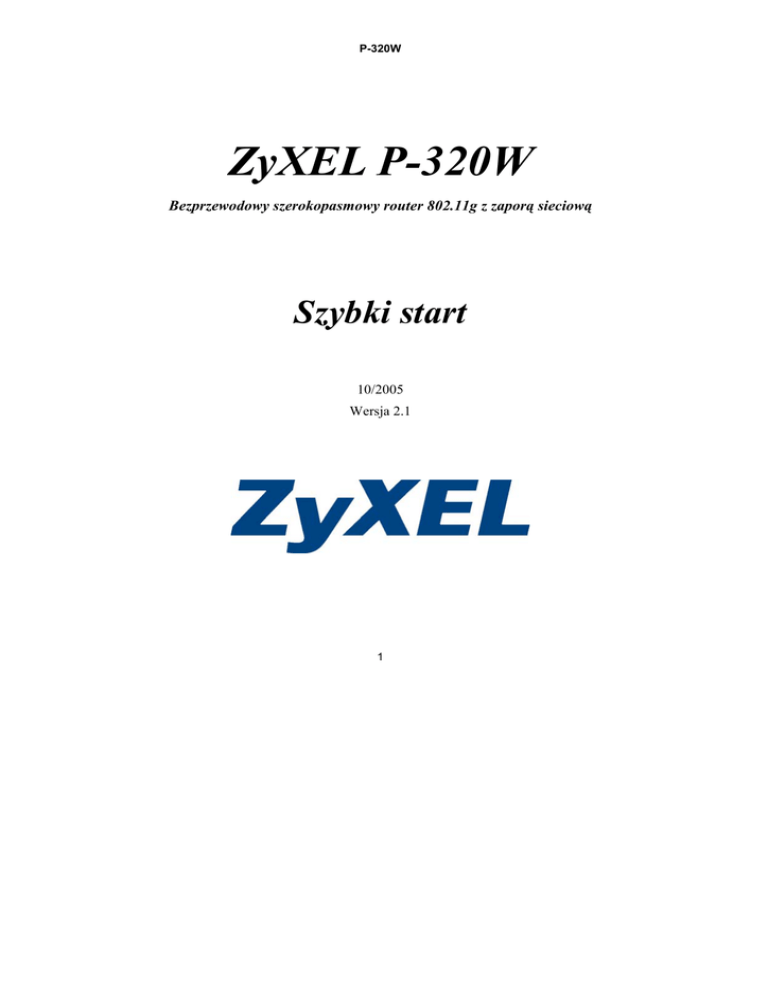

Bezprzewodowy szerokopasmowy router 802.11g z zaporą sieciową
Szybki start
10/2005
Wersja 2.1
1
POLSKI
Informacje ogólne
Prestige to router szerokopasmowy z wbudowanym, czteroportowym przełącznikiem 10/100 Mb/s. Prestige
umożliwia łatwe zbudowanie małej sieci w domu lub biurze i współdzielenie dostępu do Internetu przez
modem (kablowy/DSL).
Powinieneś mieć już skonfigurowane konto internetowe i posiadać większość z poniższych informacji.
Tabela 1: Informacje o koncie internetowym
Tabela 1
Adres WAN IP twojego urządzenia (jeśli go otrzymałeś): ______________
Adres IP serwera DNS (jeśli go otrzymałeś): Podstawowy _____________, Dodatkowy ______________
Rodzaj połączenia:
Ethernet
PPTP
Rodzaj usługi: _______________________
Adres IP serwera logowania: ______________
Nazwa użytkownika: ____________
Hasło: ____________
Adres WAN IP twojego urządzenia (jeśli go
otrzymałeś) ____________
Hasło: ____________
Adres IP serwera PPTP: ___________
lub nazwa domeny PPTP: ___________
ID połączenia (jeśli jest wymagane):
____________
PPPoE
Nazwa usługi (PPPoE): ____________
Hasło: ____________
Więcej informacji na temat wszystkich funkcji znajduje się w Podręczniku użytkownika.
Poniżej wymienione są czynności, które należy wykonać:
1 Złącza sprzętowe
2 Dostęp do aplikacji Web Configurator
3 Konfiguracja dostępu do Internetu
2
P-320W
1
Złącza sprzętowe
Przed pierwszym uruchomieniem wykonaj następujące połączenia sprzętowe:
1
Połączenie WAN
Podłącz modem do portu “WAN”, używając kabla dostarczonego razem z modemem.
2
Podłączenie LAN
Podłącz swój komputer do portu “LAN”, używając dołączonego kabla Ethernet.
3
Podłączenie zasilania
Przy pomocy znajdującego się w zestawie zasilacza, podłącz gniazdo POWER do odpowiedniego źródła
prądu (skorzystaj z Podręcznika użytkownika, aby sprawdzić specyfikacje zasilacza wg regionów).
3
POLSKI
Diody LED
Po dokonaniu podłączeń, wciśnij
przycisk zasilania, aby włączyć
Prestige.
Zobacz na diody LED na panelu
przednim. Po włączeniu zasilania
zaświecą się diody PWR i WLAN.
Diody LAN i WAN włączą się, jeśli
odpowiednie połączenia zostały
właściwie wykonane.
2
Dostęp do aplikacji Web Configurator
1 Uruchom przeglądarkę. Wpisz „192.168.1.1” jako adres witryny
WWW.
Uwaga: Jeśli nie zobaczysz następnego ekranu, przejdź do sekcji Konfiguracja adresu IP komputera.
4
P-320W
2 Wyświetli się ono Password (hasło). Wprowadź
hasło (domyślnie “1234”) i kliknij Login.
4 Wybierz język z listy rozwijanej. Kliknij Apply.
3 Zmień hasło na następnym ekranie, który się
pojawi i kliknij Apply.
Uwaga: Przycisk Next (dalej) znajduje się w prawym, dolnym rogu każdego ekranu.
5 Kliknij Go to Wizard setup (konfiguracja przy
pomocy kreatora), jeśli konfigurujesz Prestige
po raz pierwszy...
6 Wybierz język z listy rozwijanej. Kliknij Next, aby
przejść do Kreatora połączenia.
5
POLSKI
3
Konfiguracja dostępu do Internetu
Uwaga: Parametry dostępowe do Internetu należy na każdym ekranie kreatora wprowadzić dokładnie
tak, jak podał je Twój dostawca usług internetowych, a następnie kliknąć Next, aby przejść dalej, lub
Back, aby powrócić do poprzedniego ekranu. Informacje na aktualnym ekranie zostaną utracone, jeśli
klikniesz Back.
Krok 1: Informacje systemowe
1 Ten ekran jest opcjonalny. Możesz po prostu
kliknąć Next.
• System Name (nazwa systemowa) służy do
identyfikacji routera Prestige. Możesz wprowadzić
nazwę swojego komputera.
• Jeśli pozostawisz puste pole Domain Name
(nazwa domeny), wówczas wykorzystana
zostanie nazwa domeny uzyskana przez DHCP
od dostawcy usług internetowych.
Krok 2: Bezprzewodowa sieć LAN
Skonfiguruj JEDNO z poniższych zabezpieczeń bezprzewodowych w routerze Prestige:
• Tryb Auto: Używa zabezpieczenia WPA-PSK z automatycznie wygenerowanym kluczem typu Pre-Shared
(wstępnie współdzielony). Wygenerowane klucze typu Pre-Shared można zobaczyć na ekranie Wireless
LAN.
Uwaga: Klient sieci bezprzewodowej musi obsługiwać tryb WPA-PSK i używać tego samego klucza.
• None: Przy tym ustawieniu zabezpieczenia bezprzewodowej sieci LAN są wyłączone. Jeśli nie włączysz
żadnych zabezpieczeń bezprzewodowych w swoim routerze Prestige, sieć będzie dostępna dla wszystkich
bezprzewodowych urządzeń sieciowych, znajdujących się w zasięgu.
• Tryb Basic: WEP (Wired Equivalent Privacy) szyfruje ramki danych przed przesłaniem ich przez sieć
bezprzewodową. Im wyższe szyfrowanie WEP, tym wyższe bezpieczeństwo, ale niższa wydajność.
6
P-320W
• Tryb Extend (WPA-PSK): Skonfiguruj klucz typu Pre-Shared. Użyj tej opcji tylko wtedy, jeśli klienty sieci
bezprzewodowej obsługują WPA-PSK.
Uwaga: Klienty bezprzewodowe i Prestige muszą używać tego samego identyfikatora SSID, ID kanału
i klucza WPA-PSK (jeśli WPA-PSK jest włączone) lub klucza szyfrowania WEP (jeśli włączone jest
WEP), aby możliwa była komunikacja bezprzewodowa.
OTIST
• Technologia OTIST (One-Touch Intelligent Security Technology) pozwala przypisywać klientom
bezprzewodowym ustawienia SSID i statyczne ustawienia szyfrowania WEP lub WPA-PSK, zdefiniowane w
routerze. Klient bezprzewodowy również musi obsługiwać technologię OTIST i mieć uaktywniony ten
mechanizm.
Zabezpieczenie automatyczne lub brak zabezpieczenia
A Wprowadź unikatową nazwę, która identyfikuje Prestige w bezprzewodowej sieci lokalnej.
B Zostaw ustawienia domyślne. Prestige i klient bezprzewodowy muszą używać tego samego ID kanału.
C Wybierz poziom zabezpieczeń bezprzewodowych. Wybierz Auto lub None.
D W przypadku trybu Auto, wybierz Yes, aby uaktywnić mechanizm OTIST. Jeśli wybierzesz tryb None,
wybierz Yes, aby włączyć OTIST, lub zaznacz opcję No i kliknij Next, jeśli chcesz skonfigurować OTIST
później.
Domyślny klucz konfiguracji OTIST – Setup Key - to „01234567”. Klucz ten może zostać zmieniony
poprzez narzędzie do konfiguracji przez WWW. Pamiętaj, aby użyć takiego samego klucza
konfiguracji OTIST w routerze Prestige i klientach bezprzewodowych.
7
POLSKI
A
B
C
D
E
Zabezpieczenie podstawowe (WEP)
C Wybierz zabezpieczenie Basic(WEP).
D Możesz wygenerować lub ręcznie wprowadzić kluczy WEP poprzez:
Wpisanie wymyślonego hasła w polu Passphrase (do 32 znaków) i kliknięcie Generate (generuj). Prestige
automatycznie wygeneruje klucz WEP.
Lub wprowadzając klucze ręcznie w każdym polu Key (klucz) (1~4) i wybierając metodę wprowadzania
klucza: ASCII lub Hex.
E Wybierz opcję 64-bit lub 128-bit z listy rozwijanej WEP Encryption.
F Wybierz znaki ASCII lub Hex.
G Zaznacz jedną z opcji Key (klucz), aby wybrać domyślny klucz WEP.
8
P-320W
H Wybierz Yes, aby włączyć mechanizm OTIST. Zaznacz opcję No i kliknij Next, aby skonfigurować OTIST
później.
A
B
C
D
E
G
F
D
E
9
POLSKI
Zabezpieczenie rozszerzone (WPA-PSK)
C Wybierz zabezpieczenie WPA-PSK.
D Wpisz wstępnie współdzielony (pre-shared) klucz, aby uzyskać połączenie bezpieczniejsze niż w przypadku
szyfrowania WEP. Wpisz od 8 do 63 znaków ASCII (wielkość liter ma znaczenie). Możesz ustawić
najbezpieczniejsze połączenie bezprzewodowe, konfigurując WPA na ekranie zaawansowanych ustawień
bezprzewodowych. W tym celu konieczne jest skonfigurowanie serwera RADIUS.
E Domyślne wybrana jest opcja Yes. Zaznacz opcję No i kliknij Next, aby skonfigurować OTIST później.
A
B
C
D
D
E
10
P-320W
KROK 3: WAN
Kreator próbuje wykryć, jakiego typu połączenia WAN używasz.
Jeśli kreator nie wykryje typu połączenia, musisz wybrać JEDNĄ opcję z listy rozwijanej Upewnij się u swojego
dostawcy usług internetowych, którą z opcji wybrać:
1 Ethernet
2 PPPoE
3 PPTP.
Uwaga: Jeśli otrzymałeś ustawienia dostępu do Internetu, wprowadź je w następujących polach. W
przeciwnym razie pozostaw wartości domyślnie i kliknij po prostu Next.
11
POLSKI
POŁĄCZENIE ETHERNET
A Wybierz Ethernet jako typ połączenia WAN.
B Wybierz Get automatically from your ISP, jeśli Twój dostawca usług internetowych nie przypisał Ci stałego
adresu IP. Przejdź do D.
Lub
Zaznacz Use fixed IP address, by nadać urządzeniu Prestige stały, unikalny adres IP.
C Wprowadź adres IP WAN i maskę podsieci IP WAN sąsiadujące urządzenia, jeśli znasz te parametry. Jeśli
nie, zostaw ustawienia domyślne.
Jeśli otrzymałeś adres IP i/lub ustawienia serwera DNS, wprowadź je w odpowiednich polach. W przeciwnym
razie pozostaw wartości domyślnie i kliknij po prostu Next.
Wybierz Factory Default, aby użyć przypisanego fabrycznie adresu MAC.
12
P-320W
A
B
C
D
13
POLSKI
POŁĄCZENIE PPPoE
A Wybierz PPPoE jako typ połączenia WAN.
B Wypełnij pola Service Name (nazwa usługi) (opcjonalnie), User Name (nazwa użytkownika) i Password
(hasło).
C Wybierz Get automatically from your ISP, jeśli Twój dostawca usług internetowych nie przypisał Ci stałego
adresu IP. Przejdź do E.
Zaznacz Use fixed IP address provided by your ISP, by nadać urządzeniu Prestige stały, unikalny adres
IP.
D Wprowadź adres IP WAN sąsiadującego urządzenia, jeśli go znasz. Jeśli nie, zostaw ustawienia domyślne.
14
P-320W
A
B
C
D
E
15
POLSKI
POŁĄCZENIE PPTP
A Wybierz PPTP jako typ połączenia WAN.
B Wypełnij pola User Name (nazwa użytkownika) i Password (hasło).
C Wybierz Get automatically from your ISP, jeśli Twój dostawca usług internetowych nie przypisał Ci stałego
adresu PPTP IP.
Ewentualnie wybierz Use fixed IP address, jeśli chcesz przypisać do urządzenia Prestige stały, unikalny
adres PPTP IP i maskę podsieci.
D Wypełnij pole Server IP Address (adres IP serwera PPTP).
E Wypełnij pole Connection ID/Name (ID/nazwa połączenia) (jeśli zostało podane).
F Wybierz Get automatically from your ISP, jeśli Twój dostawca usług internetowych nie przypisał Ci stałego
adresu IP. Przejdź do H.
Zaznacz Use fixed IP address provided by your ISP, by nadać urządzeniu Prestige stały, unikalny adres
IP.
G Wprowadź adres IP WAN i maskę podsieci IP WAN sąsiadujące urządzenia, jeśli znasz te parametry. Jeśli
nie, zostaw ustawienia domyślne.
16
P-320W
A
B
C
D
E
F
G
H
17
POLSKI
Konfiguracja dostępu do Internetu zakończona
Jeśli wystąpią jakieś problemy z dostępem do
Internetu, postępuj zgodnie ze wskazówkami na
ekranie.
Kliknij Finish, by zakończyć działanie Kreatora
połączenia.
4
Rozwiązywanie problemów
Uwaga: Jeśli Twój komputer nie może automatycznie nawiązać połączenia z urządzeniem, wówczas
zapoznaj się multimedialnym samouczkiem, który pokazuje jak skonfigurować komputer, aby pobierał
dynamicznie adres IP, lub jak przypisać mu stały adres IP w przedziale określonym w sekcji
Konfiguracja adresu IP komputera.
PROBLEM
DZIAŁANIA KORYGUJĄCE
Po włączeniu zasilania
Upewnić się, że prawidłowy zasilacz jest podłączony do bramy Prestige i do
urządzenia Prestige nie włącza źródła prądu.
się żadna dioda LED.
Sprawdzić wszystkie kable. Jeśli wskaźniki LED nadal się nie zapalają, może
to świadczyć o problemie sprzętowym. Należy skontaktować się ze
sprzedawcą.
18
P-320W
Nie można uzyskać dostępu do Sprawdzić połączenia kablowe między bramą Prestige a komputerem.
urządzenia Prestige z
Jeśli adres IP bramy Prestige zmienił się, należy wpisać nowy adres jako
komputera
adres strony WWW.
Upewnić się, że adres IP komputera należy do tej samej podsieci co adres
bramy Prestige (zobacz sekcja Konfiguracja adresu IP komputera).
Sprawdzić łączność z bramą Prestige, wydając polecenie ping w komputerze
podłączonym do sieci lokalnej. Należy sprawdzić, czy w komputerze
zainstalowana jest karta Ethernet i czy działa ona prawidłowo. Kliknąć przycisk
Start, (Wszystkie) Programy, Akcesoria, a następnie Wiersz polecenia. W
oknie Wiersz polecenia wpisać „ping", spację oraz adres IP bramy Prestige
(domyślnie 192.168.1.1), po czym nacisnąć klawisz [ENTER]. Brama powinna
odpowiedzieć; jeśli tak się nie stanie, należy przeczytać sekcję Konfiguracja
adresu IP komputera.
Nie można uzyskać dostępu do Użyć przeglądarek Internet Explorer 6.0 lub Netscape Navigator 7.0 (albo
urządzenia Prestige z
nowszych wersji) z włączoną obsługą JavaScript.
komputera (c.d.)
Upewnić się, że hasło zostało wpisane poprawnie (wielkość liter jest istotna).
W razie zapomnienia hasła należy użyć przycisku RESET. Przytrzymać
przycisk wciśnięty przez ok. 10 sekund (dopóki nie zacznie migać wskaźnik
SYS), a następnie zwolnić go. Powoduje on przywrócenie ustawień
fabrycznych (hasło 1234, adres IP LAN 192.168.1.1 itd.).
Nie można uzyskać dostępu do Sprawdzić ustawienia połączenia internetowego. Jeśli używany jest protokół
PPPoE lub PPPoA, należy upewnić się, że podano prawidłową nazwę
Internetu
użytkownika i hasło.
4.1
Konfiguracja adresu IP komputera
W tym rozdziale wyjaśniono, jak skonfigurować komputer Windows NT/2000/XP do automatycznego
pobierania adresu IP. Jest to niezbędne w celu nawiązania łączności między komputerem a bramą Prestige
Informacje dotyczące konfigurowania adresu IP w innych wersjach systemu Windows oraz w systemie
Macintosh można znaleźć w Instrukcji użytkownika.
1 W Windows XP kliknąć przycisk Start i wybrać polecenie Panel sterowania. W Windows 2000/NT
kliknąć przycisk Start i wybrać polecenie Ustawienia/Panel sterowania.
2 W Panelu sterowania Windows XP kliknąć dwukrotnie ikonę Połączenia sieciowe. W Panelu sterowania
Windows 2000/NT kliknąć dwukrotnie ikonę Połączenia sieciowe i telefoniczne.
19
POLSKI
3 Kliknąć prawym przyciskiem myszy ikonę Połączenie lokalne i wybrać z menu polecenie Właściwości.
4 Zaznaczyć pozycję Protokół internetowy (TCP/IP) (na karcie Ogólne w Windows XP) i kliknąć przycisk
Właściwości.
5 Pojawi się okno Właściwości: Protokół internetowy (TCP/IP) (karta Ogólne w Windows XP).
6 Zaznaczyć opcje Uzyskaj adres IP automatycznie oraz Uzyskaj adres serwera DNS automatycznie.
7 Kliknąć przycisk OK, aby zamknąć okno Właściwości: Protokół TCP/IP.
8 Kliknąć przycisk Zamknij (OK w Windows 2000/NT), aby zamknąć okno Właściwości: Połączenie lokalne.
9 Zamknąć okno Połączenia sieciowe.
Oglądanie certyfikatów produktu
1 Przejść pod adres www.zyxel.com.
2 Wybrać produkt z listy rozwijanej na stronie głównej firmy ZyXEL, aby przejść do tego strony tego
produktu.
3 Kliknąć żądany certyfikat, aby go obejrzeć.
20
P-320W
21

ZyXEL P-320W

Transkrypt

Podobne dokumenty
