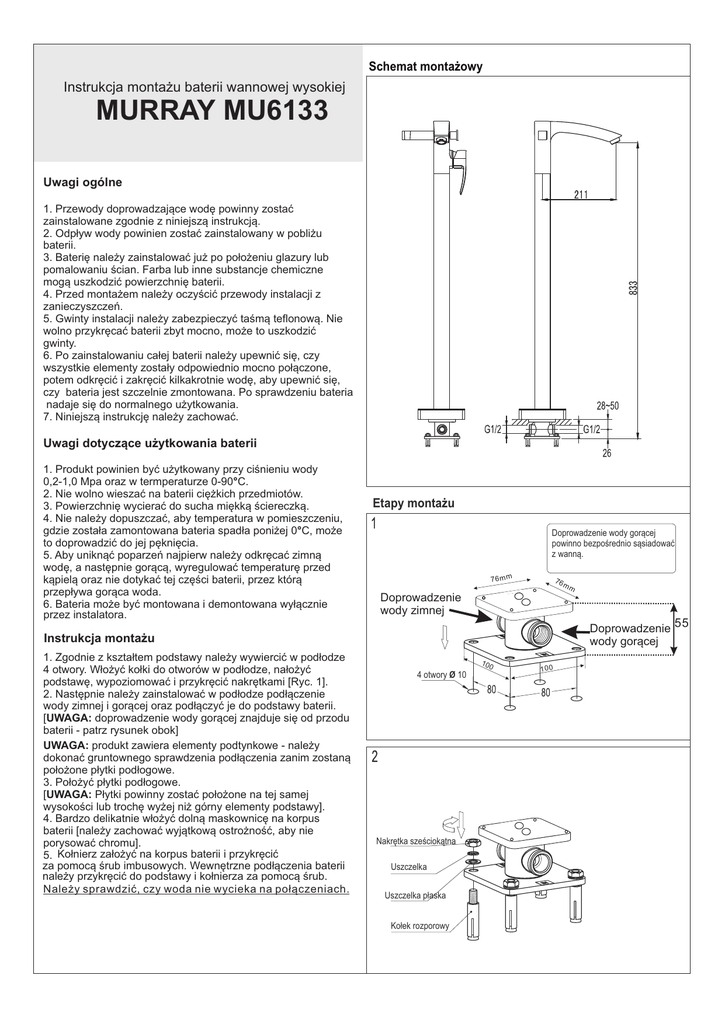

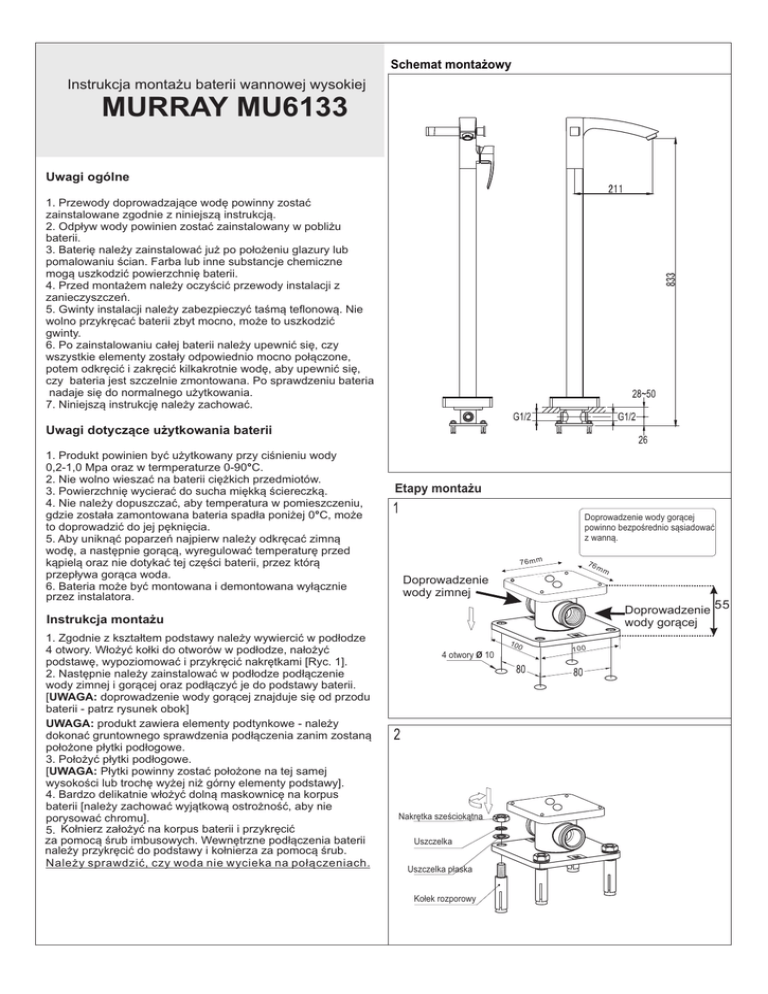

Instrukcja monta¿u baterii wannowej wysokiej
MURRAY MU6133
Uwagi ogólne
1. Przewody doprowadzaj¹ce wodê powinny zostaæ
zainstalowane zgodnie z niniejsz¹ instrukcj¹.
2. Odp³yw wody powinien zostaæ zainstalowany w pobli¿u
baterii.
3. Bateriê nale¿y zainstalowaæ ju¿ po po³o¿eniu glazury lub
pomalowaniu œcian. Farba lub inne substancje chemiczne
mog¹ uszkodziæ powierzchniê baterii.
4. Przed monta¿em nale¿y oczyœciæ przewody instalacji z
zanieczyszczeñ.
5. Gwinty instalacji nale¿y zabezpieczyæ taœm¹ teflonow¹. Nie
wolno przykrêcaæ baterii zbyt mocno, mo¿e to uszkodziæ
gwinty.
6. Po zainstalowaniu ca³ej baterii nale¿y upewniæ siê, czy
wszystkie elementy zosta³y odpowiednio mocno po³¹czone,
potem odkrêciæ i zakrêciæ kilkakrotnie wodê, aby upewniæ siê,
czy bateria jest szczelnie zmontowana. Po sprawdzeniu bateria
nadaje siê do normalnego u¿ytkowania.
7. Niniejsz¹ instrukcjê nale¿y zachowaæ.
Uwagi dotycz¹ce u¿ytkowania baterii
1. Produkt powinien byæ u¿ytkowany przy ciœnieniu wody
0,2-1,0 Mpa oraz w termperaturze 0-90°C.
2. Nie wolno wieszaæ na baterii ciê¿kich przedmiotów.
3. Powierzchniê wycieraæ do sucha miêkk¹ œciereczk¹.
4. Nie nale¿y dopuszczaæ, aby temperatura w pomieszczeniu,
gdzie zosta³a zamontowana bateria spad³a poni¿ej 0°C, mo¿e
to doprowadziæ do jej pêkniêcia.
5. Aby unikn¹æ poparzeñ najpierw nale¿y odkrêcaæ zimn¹
wodê, a nastêpnie gor¹c¹, wyregulowaæ temperaturê przed
k¹piel¹ oraz nie dotykaæ tej czêœci baterii, przez któr¹
przep³ywa gor¹ca woda.
6. Bateria mo¿e byæ montowana i demontowana wy³¹cznie
przez instalatora.
Etapy monta¿u
Doprowadzenie wody gor¹cej
powinno bezpoœrednio s¹siadowaæ
z wann¹.
76mm
76
Doprowadzenie 55
wody gor¹cej
Instrukcja monta¿u
1. Zgodnie z kszta³tem podstawy nale¿y wywierciæ w pod³odze
4 otwory. W³o¿yæ ko³ki do otworów w pod³odze, na³o¿yæ
podstawê, wypoziomowaæ i przykrêciæ nakrêtkami [Ryc. 1].
2. Nastêpnie nale¿y zainstalowaæ w pod³odze pod³¹czenie
wody zimnej i gor¹cej oraz pod³¹czyæ je do podstawy baterii.
[UWAGA: doprowadzenie wody gor¹cej znajduje siê od przodu
baterii - patrz rysunek obok]
UWAGA: produkt zawiera elementy podtynkowe - nale¿y
dokonaæ gruntownego sprawdzenia pod³¹czenia zanim zostan¹
po³o¿one p³ytki pod³ogowe.
3. Po³o¿yæ p³ytki pod³ogowe.
[UWAGA: P³ytki powinny zostaæ po³o¿one na tej samej
wysokoœci lub trochê wy¿ej ni¿ górny elementy podstawy].
4. Bardzo delikatnie w³o¿yæ doln¹ maskownicê na korpus
baterii [nale¿y zachowaæ wyj¹tkow¹ ostro¿noœæ, aby nie
porysowaæ chromu].
5. Ko³nierz za³o¿yæ na korpus baterii i przykrêciæ
za pomoc¹ œrub imbusowych. Wewnêtrzne pod³¹czenia baterii
nale¿y przykrêciæ do podstawy i ko³nierza za pomoc¹ œrub.
Nale¿y sprawdziæ, czy woda nie wycieka na po³¹czeniach.
mm
Doprowadzenie
wody zimnej
100
4 otwory Ø 10
Nakrêtka szeœciok¹tna
Uszczelka
Uszczelka p³aska
Ko³ek rozporowy
100
Przed dokrêceniem nakrêtek nale¿y upewniæ siê, ¿e dolny
element pod³¹czeniowy zosta³ odpowiednio wypoziomowany.
5
Zaœlepki
Poziomowanie
4
wê¿yk wody zimnej
- przykrêciæ
wê¿yk wody gor¹cej
- przykrêciæ
Korpus baterii
Uwaga: po zainstalowaniu dolnego elementu
pod³¹czeniowego zabezpieczyæ otwory wyp³ywowe
przed zanieczyszczeniem.
Wewnêtrzne doprowadzenie
wody zimnej
Wewnêtrzne doprowadzenie
wody gor¹cej
Rozetka
Podstawa baterii
Œruby mocuj¹ce
Nakrêtki wê¿yków
6
7
Prze³¹cznik
R¹czka
prysznicowa
Perlator
Mieszacz
W¹¿
prysznicowy
8
Pod³¹czenie
wyp³ywowe
do prysznica
Po zainstalowaniu baterii
nale¿y sprawdziæ, czy dzia³a
ona prawid³owo i jest szczelna.
