Dom może mieć jeden lub kilka kominów.
Zależy to od rozwiązania zaproponowanego
przez architekta. Ze względów praktycznych
najczęściej w jednym pionie umieszcza się
wszystkie przewody kominowe — spalinowy,
dymowy i wentylacyjny. Oczywiście można
poprowadzić je oddzielnie — każdy przewód
do oddzielnego komina. Jedno i drugie rozwiązanie jest prawidłowe. Najważniejsza jest
tu zasada aby każde pomieszczenie ogrzewane
i wentylowane miało oddzielny przewód spalinowy i wentylacyjny.
Przewody dymowe. Zadaniem przewodów
dymowych jest odprowadzanie dymu z kotłów
na paliwa stałe, kominków czy sporadycznie
już stosowanych pieców kaflowych i kuchni
węglowych. Przekrój przewodów zależy od rodzaju i mocy urządzenia grzewczego, kształtu
przewodu kominowego oraz jego efektywnej
wysokości. Prawidłowo dobrany przewód powinien zapewnić odpowiednią prędkość dymu, tak
aby nie ostygł on przed wylotem z komina.
Przewody spalinowe. Odprowadzają spaliny
ze wszystkich urządzeń olejowych i gazowych.
Ich przekrój dostosowuje się do przewidywanej
ilości spalin, efektywnej wysokości przewodu, liczby i wielkości urządzenia grzewczego
oraz różnicy temperatur spalin i powietrza na
zewnątrz.
Przewody wentylacyjne. Odprowadzają
zanieczyszczone powietrze z pomieszczeń
użytkowych na zewnątrz. Muszą być doprowadzone do pomieszczeń bez okien, łazienek,
kuchni, pralni i wszystkich pomieszczeń na
poddaszu. Wymiary przewodów wentylacyjnych określa się na podstawie ilości odprowadzanego powietrza, efektywnej wysokości
przewodu, różnicy temperatur w pomieszczenia i na zewnątrz budynku. Minimalna
powierzchnia przekroju wynosi 0,0016 m 2
i nie mniej niż 11 cm.
Wysokość komina określają przepisy dotyczące prowadzenia przewodów spalinowych
i wysokości komina ponad dach:
• dla przewodów dymowych — najmniej 4 m
(odległość od paleniska do wylotu ponad
dach)
• dla przewodów spalinowych — najmniej
2 m dla kotłów gazowych i 4 m dla kotłów
olejowych (odległość od włączenia czopucha w komin do wylotu ponad dach)
• dla przewodów wentylacyjnych — najmniej
2 m (odległość od otworów wlotowych do
wylotowych ponad dach).
Jaki powinien być komin?
1. Najlepiej gdy komin instalowany jest wewnątrz domu, jeżeli z różnych przyczyn
musi być na zewnątrz, na przykład dostawiony do ściany budynku, musi być bardzo
dokładnie zaizolowany.
2. Wysokość i średnicę komina powinien wyliczyć instalator, ponieważ zbyt duży komin,
zmniejsza sprawność kotła, a za mały —
zakłóca odprowadzanie spalin.
3. Każdy przewód kominowy musi być poprowadzony pionowo. Odchylenie przewodu
od pionu może wynosić maksymalnie 30
stopni na odcinku nie dłuższym niż 2 m.
Większe odchylenie wymaga zgody właściwego organu wydającego pozwolenie na
budowę.
4. Przewód łączący kocioł c.o. z kominem
powinien być jak najkrótszy i mieć jak najmniej załamań. Przewód poziomy nie może
być dłuższy niż 2 m i musi mieć 5% spadku
w kierunku urządzenia grzewczego.
5. Przewody muszą mieć na całej swej wysokości, łącznie z przejściami przez stropy
i wieńce, jednakowy przekrój określony
w dokumentacji. Przekroje przewodów spalinowych i dymowych dobiera się do mocy
urządzenia grzewczego.
6. Każdy przewód musi być szczelny ponieważ
są zwykle prowadzone obok siebie a także
drożny, aby sprawnie usuwał spaliny lub
zużyte powietrze na zewnątrz
7. Każde urządzenie grzewcze musi być na
stałe połączone z indywidualnym przewodem kominowym. Nie wolno do jednego
kanału pod żadnym pozorem podłączać
dwóch urządzeń.
8. Komin musi być wyprowadzony ponad
dach na wysokość zapewniającą właściwy
ciąg. Jaka to będzie wysokość zależy od nachylenia połaci dachowej oraz zastosowanego pokrycia — materiały łatwopalne (gont
drewniany, strzecha, wióry osikowe) oraz
niepalne (dachówka ceramiczna, cementowa, blachodachówka, pokrycia bitumiczne).
Wylot komina w dachu o kącie nachylenia
poniżej 12 stopni lub przy zastosowaniu
pokryć łatwopalnych powinien znajdować
co najmniej 60 cm ponad kalenicą. Gdy
pokrycie jest trudno zapalne lub dach jest
stromy (powyżej 12 stopni) wyloty przewodów mogą być umieszczone 30 cm ponad
kalenicą przy zachowaniu odległości co
najmniej 1 m od połaci dachu.
© LEIER
© BERKER
Komin odprowadza spaliny i dym
wytwarzane przez urządzenia
grzewcze w domu. O tym jaki
wybrać, musimy zdecydować
już na etapie powstawania
projektu. Kiedy określimy sposób
ogrzewania domu, należy
jednocześnie dobrać rodzaj
i parametry komina. Budowa
komina i użyte materiały decydują
o jakości pracy podłączonego do
niego urządzenia grzewczego.

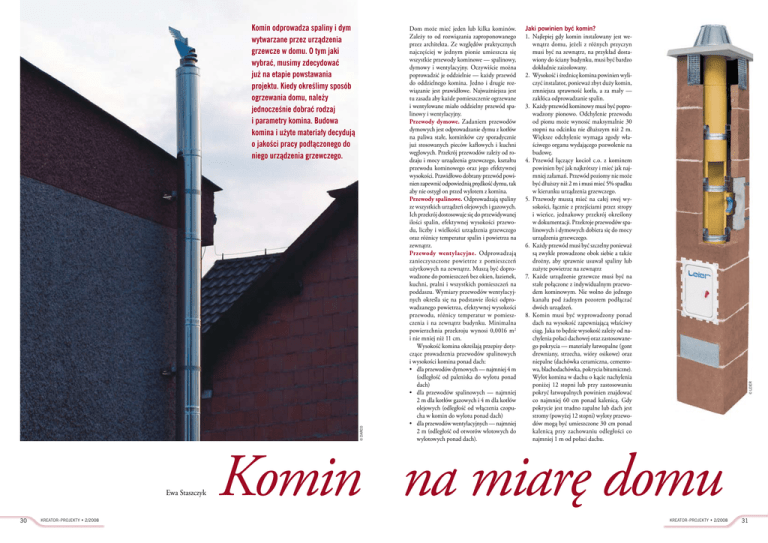

Komin na miarę domu
KREATOR–PROJEKTY • 2/2008
31
wymagają już obmurowania, po zmontowaniu stanowią już gotowy komin. Kominy
ceramiczne są zbudowane z kilku warstw —
wewnętrznej rury ceramicznej, warstwy izolacji cieplnej i obudowy z pustaków z betonu
lekkiego. Systemy ceramiczne wewnętrzne
są przeznaczone do kotłów na paliwa stałe,
gazowych i olejowych. Kominy wewnętrzne
mogą współpracować z większością urządzeń
grzewczych.
Komin jest stałym elementem domu
i dlatego powinien być uniwersalnie zaplanowany, tak aby również przyszłe generacje
kotłów grzewczych mogły być bez problemu
podłączone, co jest ważne ze względu na
krótki okres użytkowania kotła grzewczego
w porównaniu z kominem. Jeżeli zostanie
wybrany inny przewód spalinowy, który
jest przeznaczony do specjalnego systemu
grzewczego, zmiana systemu grzewczego
spowoduje zmianę komina. Gdy wymieniamy kocioł musimy również dostosować
komin do nowych warunków pracy oczywiście jeżeli pozwala na to stan techniczny
komina oraz możliwe jest wprowadzenia
elementów nowego komina.
...nad dachem
Wystająca ponad dach część komina może
być obudowana cegłami lub kształtkami
klinkierowymi. Może być także wymurowana z cegły, pustaków ceramicznych lub
ceramiczno-betonowych i otynkowana.
Przewody dymowe i spalinowe są wyprowadzone do góry a kanały wentylacyjne mają
wyloty boczne. Wylot przewodu spalinowego jest zakończony czapką wykonaną ze
zbrojonego betonu, z okapnikiem i otworami
dymowymi.
W rejonach, gdzie występują silne wiatry,
na szczycie komina umieszcza się deflektor,
czyli nasadę kominową. Zapobiega ona wtłaczaniu się dymu z powrotem do komina i zakłóceniom ciągu kominowego.
© UNIWERSAL
9. W przewodzie kominowym musi być
wytworzy odpowiedni ciąg, który umożliwi prawidłowe odprowadzanie spalin
na zewnątrz. Zbyt mały ciąg powoduje
cofanie się dymu, a za duży przyspiesza
spalanie drewna (drewno może zwęglić
się już przy temperaturze 90°C, jeśli jest
na nią narażony przez dłuższy czas. Jest to
szczególnie istotne w sytuacji, gdy jest wyprowadzony przez drewnianą konstrukcję
dachu). Aby zapewnić prawidłowy ciąg,
komin musi być zaizolowany termicznie.
Warstwa izolacyjna powoduje że spaliny
o niskich temperaturach nie zostają nadmiernie oziębione, przez co są bezpiecznie
i nieszkodliwie odprowadzone ponad dach
budynku. Zastosowanie izolacji zdecydowanie zmniejsza również ilość powstającego w kominie kondensatu.
10. Materiały, z których wykonuje się kominy,
muszą być odporne na wysoką temperaturę
(określoną przez producenta kotła czy kominka), wilgoć i korozję.
11. Komin musi mieć: zbiornik kondensatu
z odprowadzaniem skroplin umieszczony u podstawy komina; otwór rewizyjny u dołu i załamaniach komina, a także
w częściach skośnych, który umożliwia jego
wyczyszczenie.
Nasady kominowe mogą być:
• obrotowe — wykorzystują siłę wiatru do
wspomagania ciągu kominowego. Turbina
nasady obraca się w jedną stronę, niezależnie od kierunku i siły wiatru, wytwarzając
podciśnienie w przewodzie spalinowym.
• samonastawne — nasada ustawia się w kierunku wiejącego wiatru. Są przeznaczone
do zabudowy wylotów przewodów kominowych o działaniu grawitacyjnym.
***
Komin przed uruchomieniem musi być
odebrany przez mistrza kominiarskiego, który
sprawdza: zgodność wykonania z projektem,
zgodność materiałów z dokumentacją techniczną, stan techniczny, drożność przewodów, ciąg
kominowy, wloty i wyloty. W trakcie eksploatacji
kominy muszą być czyszczone przez kominiarza:
2 razy w roku — przewody spalinowe, 4 razy
w roku — przewody dymowe.
Ewa Staszczyk
Artykuł pochodzi z serwisu e-dach.pl
32
KREATOR–PROJEKTY • 2/2008
© UNIWERSAL
© DARCO
© DARCO
Kominy stalowe. Są wykonane ze stali
szlachetnej odpornej na korozję i działanie
kwasów. Mogą być jedno- lub dwuścienne. Jednościenne są wkładami w kominach
murowanych. Nadają się także do remontu
istniejących przewodów kominowych. Są
przeznaczone głównie do odprowadzania
spalin z kotłów olejowych i gazowych ale
także mogą współpracować z urządzeniami na paliwo stałe. Kominy dwuścienne
mają zastosowanie jako kominy zewnętrzne
wolno stojące lub przyścienne. Dla domów
jednorodzinnych przeznaczone są głównie
systemy przyścienne. Kominy wolnostojące przeznaczone są do obiektów przemysłowych. Komin zbudowany jest z dwóch
warstw — zewnętrzna rura jest płaszczem
ochronnym na działanie niekorzystnych
czynników atmosferycznych, wewnętrzna
jest przewodem spalinowym a między nimi
znajduje się warstwa izolacji termicznej z wełny mineralnej. Stalowe kominy dwuścienne
mogą współpracować z większością urządzeń
grzewczych.
Kominy ceramiczne (kamionkowe). Są
mniej popularne od stalowych, ale mają równie dobre właściwości. Rura kamionkowa jest
wkładem w kominie murowanym. Wkłady
spalinowe są wykonywane z kamionki kwasoodpornej. Producenci proponują także
kamionkowe systemy ceramiczne, które nie
© DARCO
