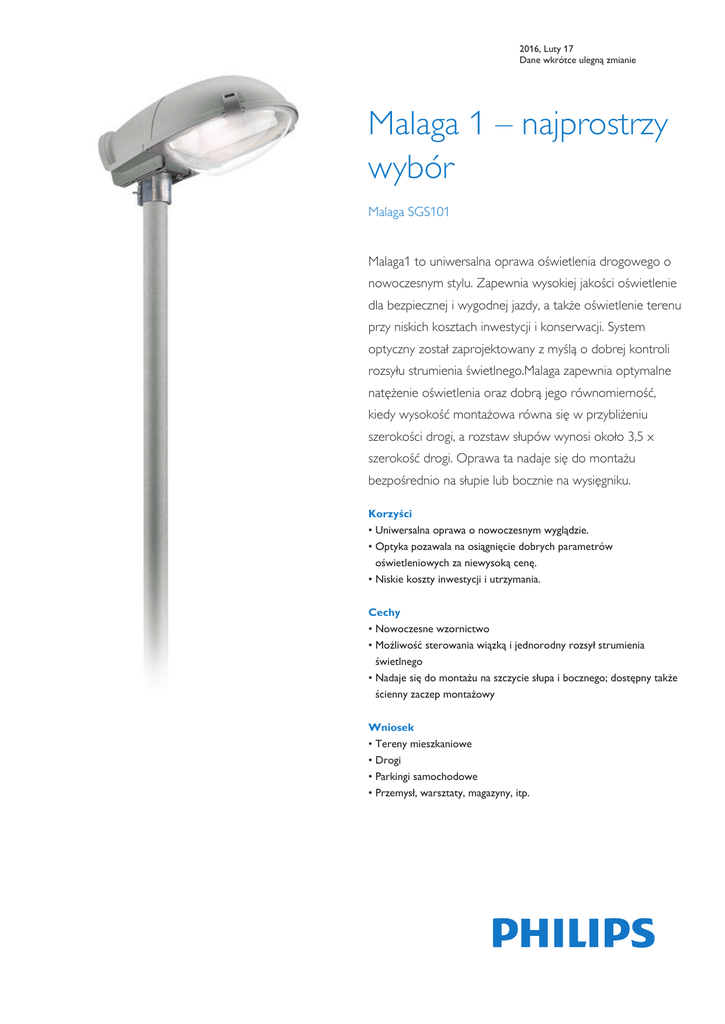

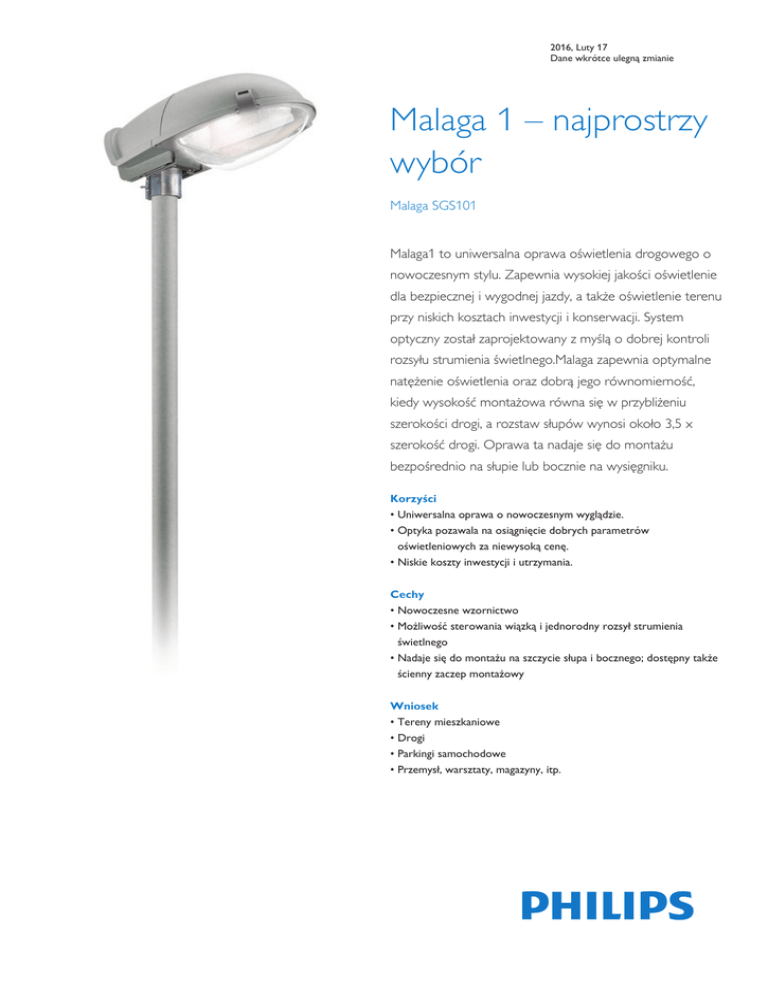

Product Familiy Leaflet: Malaga SGS101

2016, Luty 17
Dane wkrótce ulegną zmianie
Malaga 1 – najprostrzy
wybór
Malaga SGS101
Malaga1 to uniwersalna oprawa oświetlenia drogowego o
nowoczesnym stylu. Zapewnia wysokiej jakości oświetlenie
dla bezpiecznej i wygodnej jazdy, a także oświetlenie terenu
przy niskich kosztach inwestycji i konserwacji. System
optyczny został zaprojektowany z myślą o dobrej kontroli
rozsyłu strumienia świetlnego.Malaga zapewnia optymalne
natężenie oświetlenia oraz dobrą jego równomierność,
kiedy wysokość montażowa równa się w przybliżeniu
szerokości drogi, a rozstaw słupów wynosi około 3,5 x
szerokość drogi. Oprawa ta nadaje się do montażu
bezpośrednio na słupie lub bocznie na wysięgniku.
Korzyści
• Uniwersalna oprawa o nowoczesnym wyglądzie.
• Optyka pozawala na osiągnięcie dobrych parametrów
oświetleniowych za niewysoką cenę.
• Niskie koszty inwestycji i utrzymania.
Cechy
• Nowoczesne wzornictwo
• Możliwość sterowania wiązką i jednorodny rozsył strumienia
świetlnego
• Nadaje się do montażu na szczycie słupa i bocznego; dostępny także
ścienny zaczep montażowy
Wniosek
• Tereny mieszkaniowe
• Drogi
• Parkingi samochodowe
• Przemysł, warsztaty, magazyny, itp.
Malaga SGS101
2
Specyfikacje
• Typ
SGS101/SGS102
• Kolor
Szary RAL 7035
• Źródło światła
HID:
- 1 x MASTER SON-T PIA Plus /
E27 / 50, 70 W (SGS101)
- 1 x MASTER SON-T PIA Plus /
E40 / 100, 150, 250 W (SGS102)
• Instalacja
• Zawiera lampę
Nie
• Osprzęt
Elektromagnetyczny (niskostratny)
230 / 50 Hz
• Napięcie
230 V
• Optyka
3-częściowa optyka z wysokiej jakości
aluminium młotkowanego
Regulowany rozsył światła: 3 pozycje
odbłyśnika (SGS101), 5 pozycji
odbłyśnika (SGS102)
Zamocowanie szczytowe lub boczne
do każdego słupa lub wysięgnika o
średnicy końcówki 42-60 mm Zintegrowany zaczep montażowy
Zalecana wysokość montażowa:
6-10m
Standardowy kąt nachylenia na
szczycie słupa: 15°
Regulowany rozsył światła: 3 pozycje
odbłyśnika (SGS101), 5 pozycji
odbłyśnika (SGS102)
Maksymalna powierzchnia boczna:
0,09 m2
Maksymalna wartość SCx: 0,04 m2
• Konserwacja
Klosz na zamki oraz łatwo demontowana płyta zamykająca
• Główne zastosowania
Tereny mieszkalne, drogi, parkingi,
przemysł
• Klosz
Klosz z poliwęglanu
• Zapłonnik
Szeregowo-równoległy (SP)
• Materiały i wykończenie
Korpus: polipropylen wzmacniany
włóknem szklanym, z zabezpieczeniem przeciwko promieniowaniu UV
Klosz: poliwęglan
Zaczep montażowy: odlew aluminiowy, niekorodujący
Informacje podstawowe
order
code
CapBase
CE mark Optical
cover/lens
type
ENEC
mark
Gear Lamp family
code
Lamp
power
Number of
light sources
Optic type
Product
Family
Code
63644400
E27
CE
FG
ENEC
CONV
SON-TPP
50
1
ruchomy odbłyśnik
SGS101
63647500
E27
CE
FG
ENEC
CONV
SON-T
70
1
ruchomy odbłyśnik
SGS101
63938400
E27
CE
FG
ENEC
E
-
-
1
ruchomy odbłyśnik
SGS101
11859800
E27
CE
PC
ENEC
CONV
SON-T
50
1
ruchomy odbłyśnik
SGS101
63456300
E27
CE
PC
ENEC
CONV
SON-I
70
1
ruchomy odbłyśnik ze
śrubą imbusową
SGS101
63458700
E27
CE
PC
ENEC
CONV
SON-T
70
1
ruchomy odbłyśnik
SGS101
63459400
E27
CE
PC
ENEC
CONV
SON-T
70
1
ruchomy odbłyśnik ze
śrubą imbusową
SGS101
11977900
E27
CE
PC
ENEC
CONV
SON-TPP
70
1
ruchomy odbłyśnik
SGS101
11978600
E27
CE
PC
ENEC
CONV
SON-I
70
1
ruchomy odbłyśnik
SGS101
11976200
E27
CE
PC
ENEC
CONV
SON-TPP
50
1
ruchomy odbłyśnik
SGS101
Dane techniczne oświetlenia
order code
Mechanika i korpus
Standard tilt angle side
entry
Standard tilt angle
posttop
63644400
0
0
63647500
15
15
63938400
0
0
11859800
15
15
63456300
15
15
63458700
15
15
63459400
15
15
11977900
0
0
11978600
0
0
11976200
0
0
order code
Color
63644400
GR
63647500
GR
63938400
GR
11859800
GR
63456300
SA
63458700
GR
63459400
GR
11977900
GR
11978600
GR
11976200
GR
2016, Luty 17
Dane wkrótce ulegną zmianie
Malaga SGS101
3
Certyfikaty i zastosowania
Certyfikaty i zastosowania
order code
Mech. impact protection code
order code
Mech. impact protection code
63644400
IK08
63458700
IK08
63647500
IK08
63459400
IK08
63938400
IK08
11977900
IK08
11859800
IK08
11978600
IK08
63456300
IK08
11976200
IK08
© 2016 Philips Lighting Holding B.V.
Wszelkie prawa zastrzeżone
Dane mogą ulec zmianie bez uprzedniego powiadomienia. Znak towarowy jest własnością
Koninklijke Philips N.V. (Royal Philips) lub odpowiednich podmiotów .
www.philips.pl/lighting
