ThermoSecure L 300_Dane techniczne

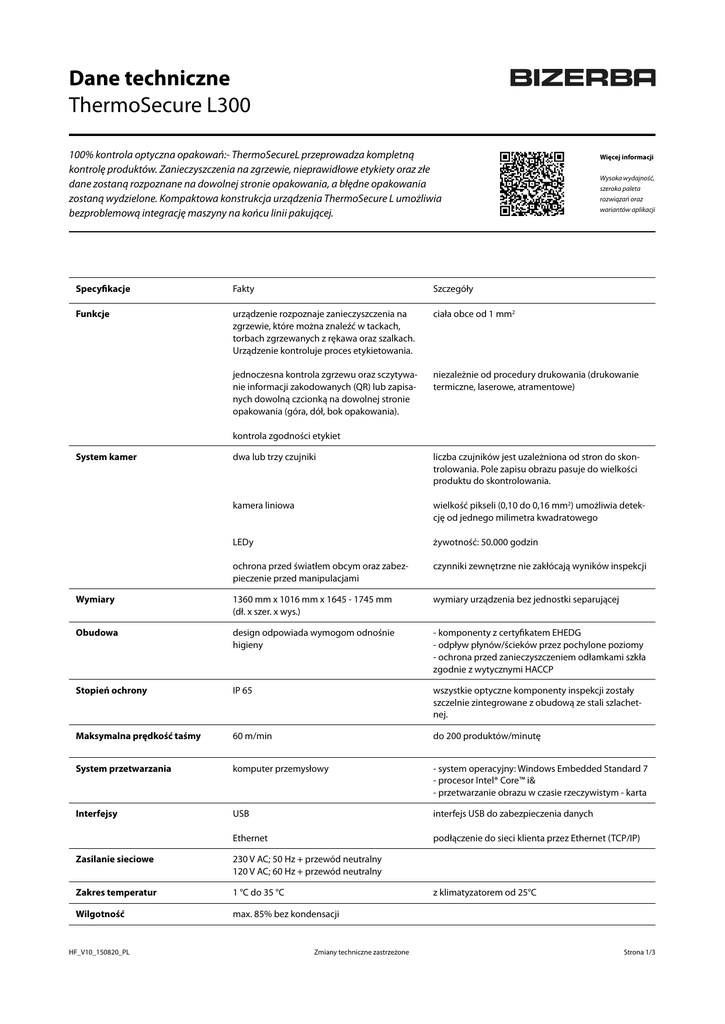

Dane techniczne
ThermoSecure L300
100% kontrola optyczna opakowań:- ThermoSecureL przeprowadza kompletną
kontrolę produktów. Zanieczyszczenia na zgrzewie, nieprawidłowe etykiety oraz złe
dane zostaną rozpoznane na dowolnej stronie opakowania, a błędne opakowania
zostaną wydzielone. Kompaktowa konstrukcja urządzenia ThermoSecure L umożliwia
bezproblemową integrację maszyny na końcu linii pakującej.
Więcej informacji
Wysoka wydajność,
szeroka paleta
rozwiązań oraz
wariantów aplikacji
Specyfikacje
Fakty
Szczegóły
Funkcje
urządzenie rozpoznaje zanieczyszczenia na
zgrzewie, które można znaleźć w tackach,
torbach zgrzewanych z rękawa oraz szalkach.
Urządzenie kontroluje proces etykietowania.
ciała obce od 1 mm2
jednoczesna kontrola zgrzewu oraz sczytywanie informacji zakodowanych (QR) lub zapisanych dowolną czcionką na dowolnej stronie
opakowania (góra, dół, bok opakowania).
niezależnie od procedury drukowania (drukowanie
termiczne, laserowe, atramentowe)
kontrola zgodności etykiet
System kamer
dwa lub trzy czujniki
liczba czujników jest uzależniona od stron do skontrolowania. Pole zapisu obrazu pasuje do wielkości
produktu do skontrolowania.
kamera liniowa
wielkość pikseli (0,10 do 0,16 mm2) umożliwia detekcję od jednego milimetra kwadratowego
LEDy
żywotność: 50.000 godzin
ochrona przed światłem obcym oraz zabezpieczenie przed manipulacjami
czynniki zewnętrzne nie zakłócają wyników inspekcji
Wymiary
1360 mm x 1016 mm x 1645 - 1745 mm
(dł. x szer. x wys.)
wymiary urządzenia bez jednostki separującej
Obudowa
design odpowiada wymogom odnośnie
higieny
- komponenty z certyfikatem EHEDG
- odpływ płynów/ścieków przez pochylone poziomy
- ochrona przed zanieczyszczeniem odłamkami szkła
zgodnie z wytycznymi HACCP
Stopień ochrony
IP 65
wszystkie optyczne komponenty inspekcji zostały
szczelnie zintegrowane z obudową ze stali szlachetnej.
Maksymalna prędkość taśmy
60 m/min
do 200 produktów/minutę
System przetwarzania
komputer przemysłowy
- system operacyjny: Windows Embedded Standard 7
- procesor Intel® Core™ i&
- przetwarzanie obrazu w czasie rzeczywistym - karta
Interfejsy
USB
interfejs USB do zabezpieczenia danych
Ethernet
podłączenie do sieci klienta przez Ethernet (TCP/IP)
Zasilanie sieciowe
230 V AC; 50 Hz + przewód neutralny
120 V AC; 60 Hz + przewód neutralny
Zakres temperatur
1 °C do 35 °C
Wilgotność
max. 85% bez kondensacji
HF_V10_150820_PL
z klimatyzatorem od 25°C
Zmiany techniczne zastrzeżone
Strona 1/3
Konserwacja
beznarzędziowy demontaż przenośnika
taśmowego, poniżej minuty
Sygnał
lampka sygnalizacyjna
alarm optyczny podczas detekcji błędnego opakowania
Opcje
Fakty
Szczegóły
Jednostka separująca
na żądanie:
- pusher mechaniczny
- nawiew/dmuchawka
zasilanie sprężonym powietrzem: 6 barów
Praca w trybie awaryjnym
włącznik do ręcznego aktywowania trybu
awaryjnego
Tryb pracy
z prawej do lewej
Stopień ochrony
IP66
opcja do ręcznego aktywowania funkcji urządzenia;
funkcja ta umożliwia niezakłóconą produkcję także w
przypadku awarii systemu operacyjnego
- przyciski
- wyłącznik
- wyświetlacz
Infografika
Symbole
Stopień ochrony
IP 65
HF_V10_150820_PL
200 opakowań/
minutę
EHEDG
obsługa bez
użycia narzędzi
Zmiany techniczne zastrzeżone
Strona 2/3
Rysunki techniczne
Bez jednostki separującej
Bez jednostki separującej
Z jednostką separującą
Z jednostką separującą
Z podwójną jednostką separującą
Z podwójną jednostką separującą
Bizerba Polska Sp. z o.o.
ul. Lucyny Herc 28
20 - 328 Lublin
Polska
Tel. +48 81 531 86 80
Fax.+48 81 531 86 81
[email protected]
www.bizerbapolska.pl
HF_V10_150820_PL
Zmiany techniczne zastrzeżone
Strona 3/3
