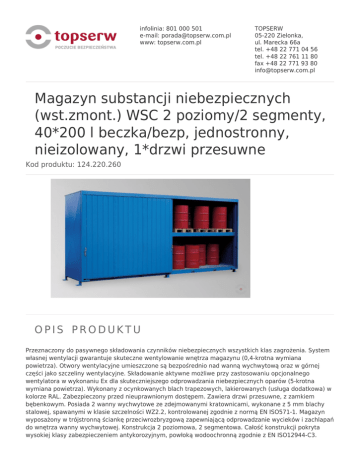

Magazyn substancji niebezpiecznych
(wst.zmont.) WSC 2 poziomy/2 segmenty,
40*200 l beczka/bezp, jednostronny,
nieizolowany, 1*drzwi przesuwne
Kod produktu: 124.220.260
OPIS PRODUKTU
Przeznaczony do pasywnego składowania czynników niebezpiecznych wszystkich klas zagrożenia. System
własnej wentylacji gwarantuje skuteczne wentylowanie wnętrza magazynu (0,4-krotna wymiana
powietrza). Otwory wentylacyjne umieszczone są bezpośrednio nad wanną wychwytową oraz w górnej
części jako szczeliny wentylacyjne. Składowanie aktywne możliwe przy zastosowaniu opcjonalnego
wentylatora w wykonaniu Ex dla skuteczniejszego odprowadzania niebezpiecznych oparów (5-krotna
wymiana powietrza). Wykonany z ocynkowanych blach trapezowych, lakierowanych (usługa dodatkowa) w
kolorze RAL. Zabezpieczony przed nieuprawnionym dostępem. Zawiera drzwi przesuwne, z zamkiem
bębenkowym. Posiada 2 wanny wychwytowe ze zdejmowanymi kratownicami, wykonane z 5 mm blachy
stalowej, spawanymi w klasie szczelności WZ2.2, kontrolowanej zgodnie z normą EN ISO571-1. Magazyn
wyposażony w trójstronną ściankę przeciwrozbryzgową zapewniającą odprowadzanie wycieków i zachlapań
do wnętrza wanny wychwytowej. Konstrukcja 2 poziomowa, 2 segmentowa. Całość konstrukcji pokryta
wysokiej klasy zabezpieczeniem antykorozyjnym, powłoką wodoochronną zgodnie z EN ISO12944-C3.
Dzięki odpowiednim opcjom wyposażenia dodatkowego (rodzaj drzwi, wentylatory, oświetlenie, półki,
stojaki) można magazyn dostosować do własnych potrzeb, przystosować do składowania aktywnego,
umożliwić eksploatację beczek 60 l i 200 l w pozycji leżącej, magazynować pojemniki o różnej wielkości i
kształtach. Magazyn dostarczany w postaci wstępnie zmontowanych modułów, które muszą zostać
ostatecznie złożone na miejscu ustawienia. Montaż końcowy za dodatkową opłatą, odbywa się na płaskim
podłożu o odpowiedniej wytrzymałości. Obciążenie śniegiem zgodne z EN1991-1-3/NA2 sk=1,56 kN/m2,
obciążenie wiatrem zgodne z EN1991-1-4/NA1 qP=0,585 kN/m2. Wymiary (bez uwzględnienia
dodatkowych elementów elektrycznych) zewnętrzne S*G*W 6200*1530*3080 mm, pojemność
wychwytowa 2*450 l, 2 poziomy składowania, beczki 40*200 l bezpośrednio na ruszcie kratowym lub
32*200 l na palecie przemysłowej lub 24*200 l na europalecie. Atest DIBt, znak Ü, Norma EN 1090.
DANE TECHNICZNE
Wymiary S*G*W zewnętrzne
6200*1530*3080
Konstrukcja
2 poziomowa
Ilość segmentów
2
Drzwi
Przesuwne
Pojemność wychwytowa
2*450 l
Atest
Dibt, znak U
Wymiary W*S*G zewnętrzne
6200*1530*3080 mm
Nośność kratownicy
1000kg/m²
Maksymalne obciążenie
śniegowe dachu
100 kg/m ²
Maksymalne
obciążenie wiatrowe
ścian
0,40 kN/m ²
Maksymalna siła podrywająca
dach i ściany
0,25 kN/m ²
Izolowany
nie
Atest
DIBt
Norma
WGK 1-3
AKCESORIA
Wkład PE-HD do magazynu
chemicznego
Wkład PE-HD
Oświetlenie wewnętrzne Ex
ATEX
Oświetlenie wewnętrz
Grzejnik elektryczny
Grzejnik elektryczny
Skrzynka rozdzielcza,
zewnętrzna, obudowa z
tworzywa
124.590.116
Wentylator elektryczny Ex (strefa 1,
2), naścienny, wewnętrzny
124.590.103
