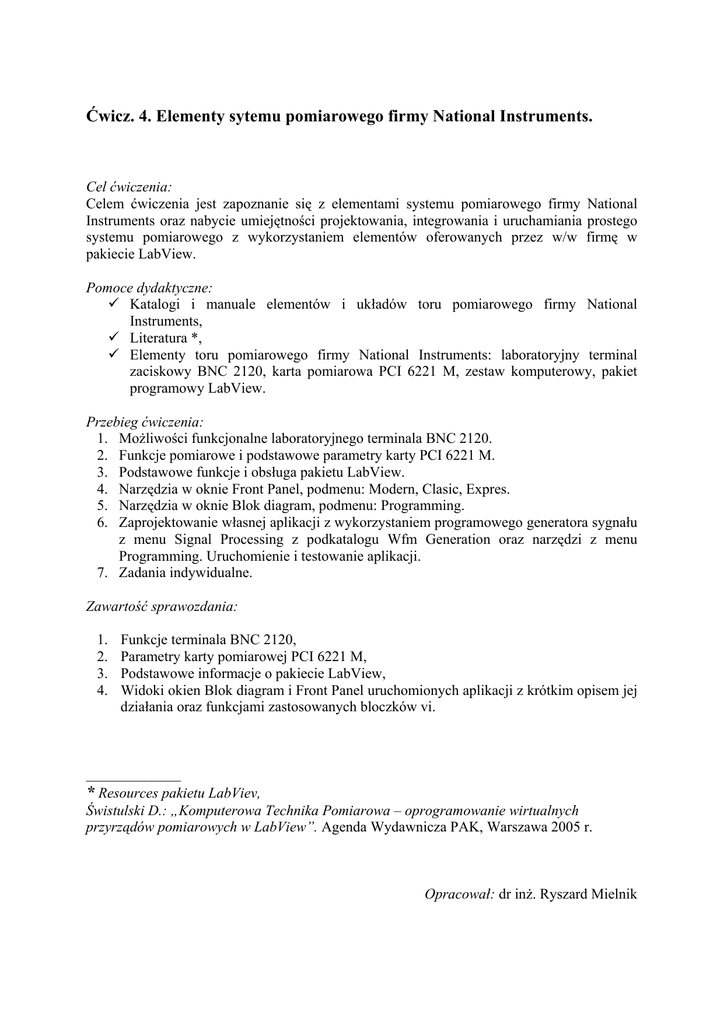

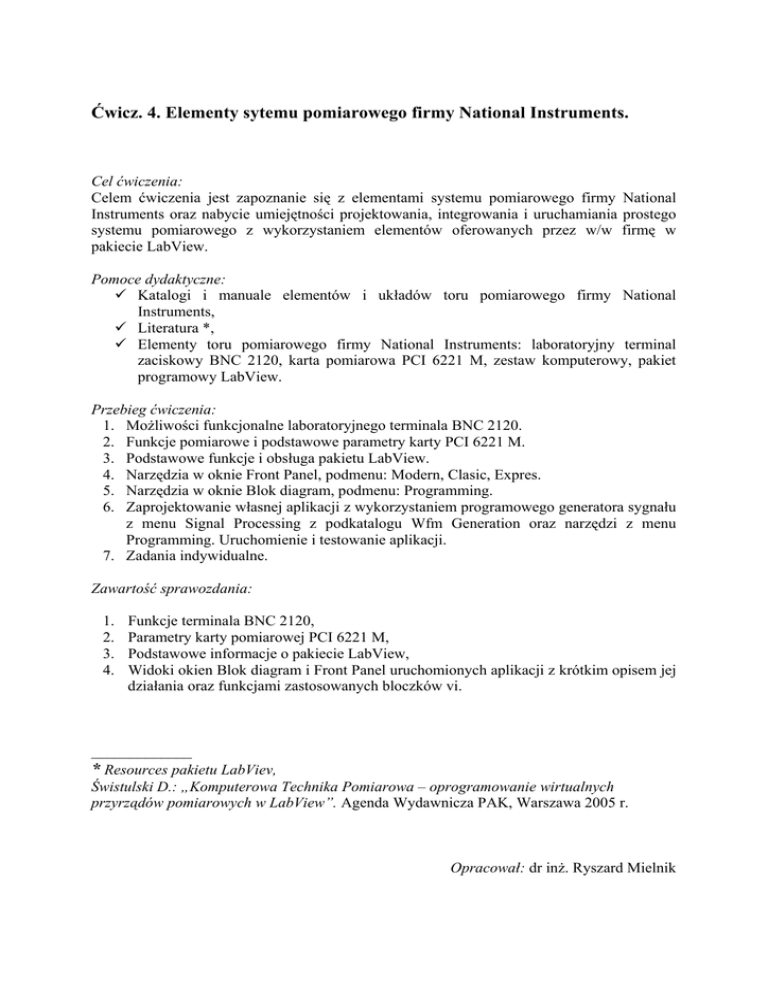

Ćwicz. 4. Elementy sytemu pomiarowego firmy National Instruments.
Cel ćwiczenia:
Celem ćwiczenia jest zapoznanie się z elementami systemu pomiarowego firmy National
Instruments oraz nabycie umiejętności projektowania, integrowania i uruchamiania prostego
systemu pomiarowego z wykorzystaniem elementów oferowanych przez w/w firmę w
pakiecie LabView.
Pomoce dydaktyczne:
9 Katalogi i manuale elementów i układów toru pomiarowego firmy National
Instruments,
9 Literatura *,
9 Elementy toru pomiarowego firmy National Instruments: laboratoryjny terminal
zaciskowy BNC 2120, karta pomiarowa PCI 6221 M, zestaw komputerowy, pakiet
programowy LabView.
Przebieg ćwiczenia:
1. Możliwości funkcjonalne laboratoryjnego terminala BNC 2120.
2. Funkcje pomiarowe i podstawowe parametry karty PCI 6221 M.
3. Podstawowe funkcje i obsługa pakietu LabView.
4. Narzędzia w oknie Front Panel, podmenu: Modern, Clasic, Expres.
5. Narzędzia w oknie Blok diagram, podmenu: Programming.
6. Zaprojektowanie własnej aplikacji z wykorzystaniem programowego generatora sygnału
z menu Signal Processing z podkatalogu Wfm Generation oraz narzędzi z menu
Programming. Uruchomienie i testowanie aplikacji.
7. Zadania indywidualne.
Zawartość sprawozdania:
1.
2.
3.
4.
Funkcje terminala BNC 2120,
Parametry karty pomiarowej PCI 6221 M,
Podstawowe informacje o pakiecie LabView,
Widoki okien Blok diagram i Front Panel uruchomionych aplikacji z krótkim opisem jej
działania oraz funkcjami zastosowanych bloczków vi.
_____________
* Resources pakietu LabViev,
Świstulski D.: „Komputerowa Technika Pomiarowa – oprogramowanie wirtualnych
przyrządów pomiarowych w LabView”. Agenda Wydawnicza PAK, Warszawa 2005 r.
Opracował: dr inż. Ryszard Mielnik
