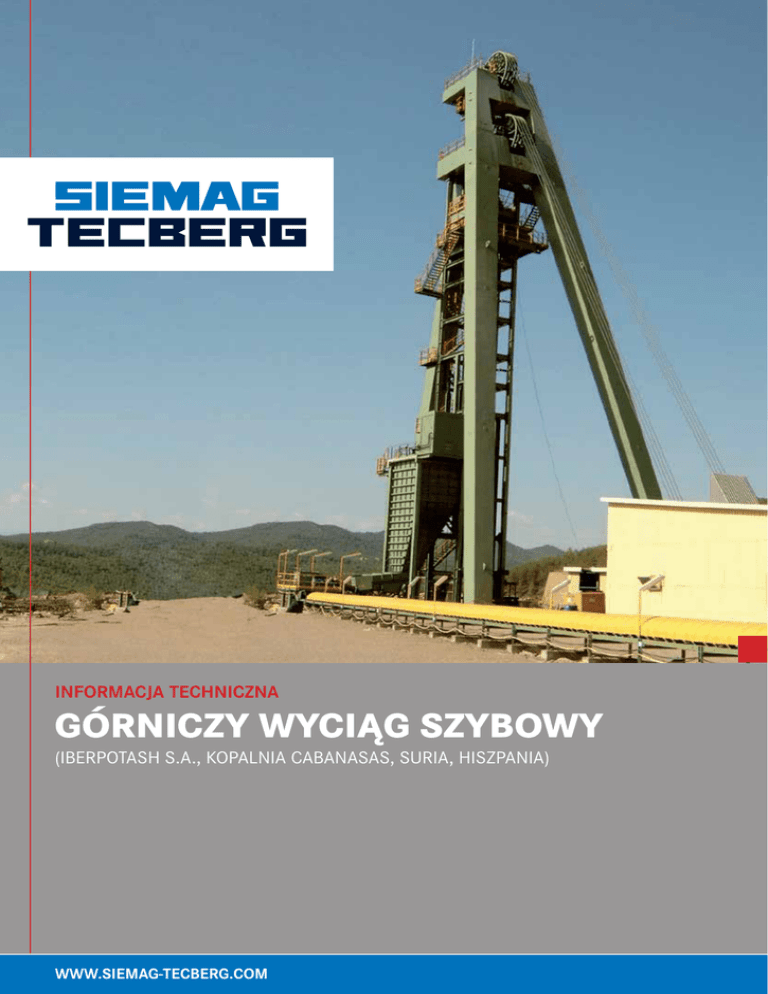

INFORMACJA TECHNICZNA
GÓRNICZY WYCIĄG SZYBOWY
(IBERPOTASH S.A., KOPALNIA CABANASAS, SURIA, HISZPANIA)
WWW.SIEMAG-TECBERG.COM
INFORMACJA TECHNICZNA
GÓRNICZY WYCIĄG SZYBOWY
SKIPOWY
Na zlecenie przedsiębiorstwa IBERPOTASH S.A. firma
SIEMAG TECBERG wykonała i zabudowała w szybie nr
3 nowoczesny górniczy wyciąg skipowy, umożliwiający
wydobywanie 3,2 mln ton soli potasu rocznie. W
weekendy, równolegle do przeprowadzanego remontu
szybu nr 3 odnawiano pierwotny szyb nr 2. Następnie
prowadzono prace montażowe nowych urządzeń
wyciągowych w szybie nr 3.
Konstrukcja instalacji szybowej wyróżnia się technicznymi
szczegółami na które miały wpływ rzadko spotykane
warunki geologiczno-górnicze panujące w kopani.
Górniczy wyciąg szybowy został dostosowany do
specyfiki szybu, którego średnica wynosi zaledwie 4,5 m
i który jest jednoprzedziałowym, wentylacyjnym szybem
skipowym. Naczynie o masie użytecznej 30 t poruszające
się z prędkością 16,5 m/s z głębokości 680 m osiąga
założoną wydajność 570 t/h. Z uwagi na istniejące opory
powietrza (szyb wentylacyjny) przeprowadzono specjalne
4-linowa maszyna wyciągowa z silnikiem zintegrowanym
pomiary w celu weryfikacji poprawności zastosowania
wyciągu szybowego.
Górniczy wyciąg szybowy został skonstruowany na
potrzeby wydobycia urobku, który ma tendencję do
skawalania. Z tego względu urządzenie załadowcze
pod ziemią zostało wyposażone w przenośnik taśmowy
mierzący ilość urobku i jednocześnie gwarantujący
załadunek materiału w zamierzonym czasie. Specjalna
konstrukcja elementów trzonu wieży połączonych ze
skipem, dostosowanym do przekroju szybu, gwarantuje
pełen rozładunek urobku.
Specjalna konstrukcja rusztowania wyciągowego (wierza
jednozastrzałowa wyciągu szybowego z prowadzeniem
linowym) minimalizuje nakłady pracy związane z
dopasowaniem tarczy szybowej do nowych urządzeń
wyciągowych. Zgodnie z najnowszymi trendami w
technice górniczej koła linowe zostały wyposażone w
Koła linowe z łożyskami tocznymi
łożyska rolkowe, co znacznie ogranicza nakłady związane
z działaniami konserwacyjnymi.Zasadniczą częścią
systemu wyciągowego jest 4-linowa maszyna wyciągowa,
zrębowa z silnikiem zintegrowanym. Niezawodność
zastosowania tego typu maszyny zdecydowała o jej
wyborze w pierwszej kolejności.
Maszyna z kołem pędnym o średnicy 4,2 m jest zasilana
silnikiem o mocy 3.100 kW. Zwarta budowa odznacza
się wysoką sztywnością i ogranicza wpływ obciążeń
wynikających z nierównomierności szczeliny powietrznej
silnika. Duży wpływ na powodzenie realizacji inwestycji
Prowadnice linowe w szybie
miała ścisła współpraca z Klientem już na etapie
przygotowywania planu i koncepcji górniczego wyciągu
szybowego.
Dział Zarządzania Projektami firmy SIEMAG TECBERG,
który już wielokrotnie udowodnił wartość swoich
kompetencji przy realizacji zleceń na całym świecie,
zagwarantował terminowe wykonanie i dostarczenie
systemu wyciągowego. Zarządzanie projektem
obejmowało również remont szybu wyciągowego „pod
klucz” i przy minimalnym nakładzie pracy ze strony
Klienta zwiększyło zdolność produkcyjną kopalni.
Mechanizm rozładowczy
Wyciąg szybowy
Stacja rozładunku
PARAMETRY TECHNICZNE
Rodzaj transportu
produkcja
Ilość lin
4
Wydajność wydobycia
10.000 t dziennie
Średnica bębna
42 mm
Środek transportu
skip z przeciwwagą
Ciężar liny
6,76 kg/m
Droga jazdy
710 m
Obciążenie niszczące liny
1.420 kN
Obciążenie użytkowe
30 t
Typ hamulca
hamulec tarczowy
Prędkość jazdy
16,5 m/s
4
Typ maszyny wyciągowej
maszyna zrębowa/4200/IM
Ilość stojaków
hamulcowych
Średnica koła pędnego
4,2 m
Ilość i typ szczęk
hamulcowych
8 BE 100
Moc nominalna
3.100 kW
Typ sterowania hamulca
ST2
Obroty
75 obr./min
Typ hamulca awaryjnego
ze stalą siłą hamowania
Obciążenie liny
780 kN
