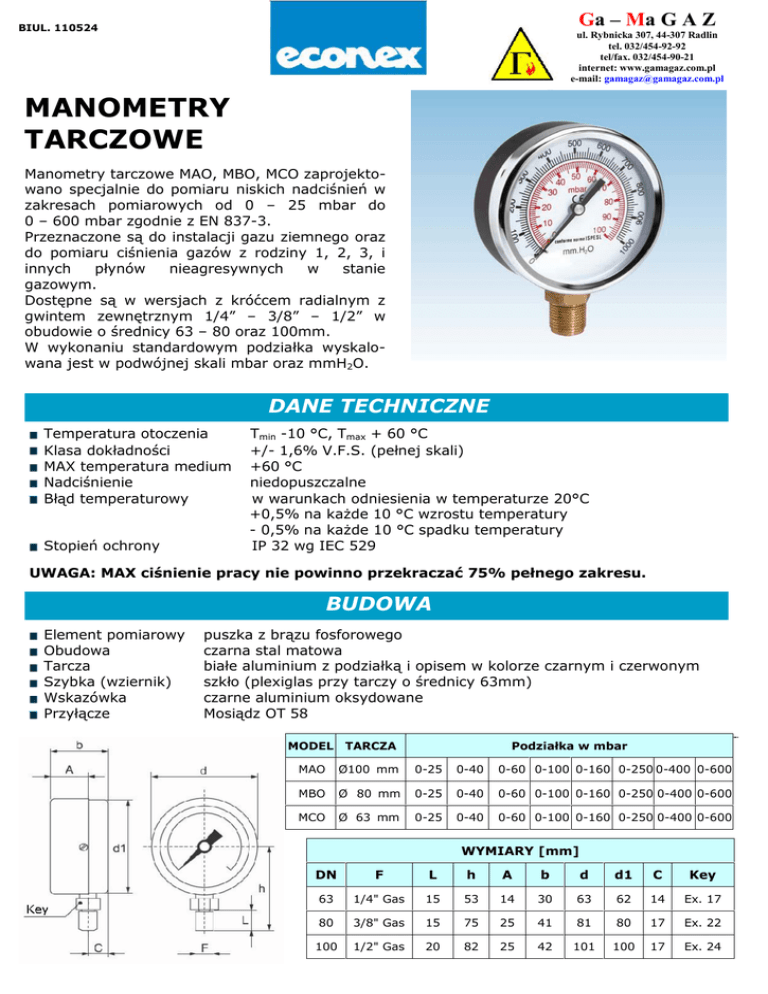

MANOMETRY
TARCZOWE
Manometry tarczowe MAO, MBO, MCO zaprojektowano specjalnie do pomiaru niskich nadciśnień w
zakresach pomiarowych od 0 – 25 mbar do
0 – 600 mbar zgodnie z EN 837-3.
Przeznaczone są do instalacji gazu ziemnego oraz
do pomiaru ciśnienia gazów z rodziny 1, 2, 3, i
innych
płynów
nieagresywnych
w
stanie
gazowym.
Dostępne są w wersjach z króćcem radialnym z
gwintem zewnętrznym 1/4” – 3/8” – 1/2” w
obudowie o średnicy 63 – 80 oraz 100mm.
W wykonaniu standardowym podziałka wyskalowana jest w podwójnej skali mbar oraz mmH2O.
DANE TECHNICZNE
Temperatura otoczenia
Klasa dokładności
MAX temperatura medium
Nadciśnienie
Błąd temperaturowy
Stopień ochrony
Tmin -10 °C, Tmax + 60 °C
+/- 1,6% V.F.S. (pełnej skali)
+60 °C
niedopuszczalne
w warunkach odniesienia w temperaturze 20°C
+0,5% na każde 10 °C wzrostu temperatury
- 0,5% na każde 10 °C spadku temperatury
IP 32 wg IEC 529
UWAGA: MAX ciśnienie pracy nie powinno przekraczać 75% pełnego zakresu.
BUDOWA
Element pomiarowy
Obudowa
Tarcza
Szybka (wziernik)
Wskazówka
Przyłącze
puszka z brązu fosforowego
czarna stal matowa
białe aluminium z podziałką i opisem w kolorze czarnym i czerwonym
szkło (plexiglas przy tarczy o średnicy 63mm)
czarne aluminium oksydowane
Mosiądz OT 58
MODEL TARCZA
Podziałka w mbar
MAO
Ø100 mm
0-25
0-40
0-60 0-100 0-160 0-250 0-400 0-600
MBO
Ø 80 mm
0-25
0-40
0-60 0-100 0-160 0-250 0-400 0-600
MCO
Ø 63 mm
0-25
0-40
0-60 0-100 0-160 0-250 0-400 0-600
WYMIARY [mm]
DN
F
L
h
A
b
d
d1
C
Key
63
1/4" Gas
15
53
14
30
63
62
14
Ex. 17
80
3/8" Gas
15
75
25
41
81
80
17
Ex. 22
100
1/2" Gas
20
82
25
42
101
100
17
Ex. 24
Ga – Ma G A Z
ul. Rybnicka 307, 44-307 Radlin
tel. 032/454-92-92
tel/fax. 032/454-90-21
internet: www.gamagaz.com.pl
e-mail: [email protected]
ZAWOREK
MANOMETRYCZNY
RĘCZNY SAMOPOWROTNY
Obsługa: ręczny samopowrotny zaworek manometryczny działa po wciśnięciu przycisku i umożliwia
pomiar mierzonego ciśnienia.
Po zwolnieniu przycisku grzybek zaworu automatycznie się zamyka i powraca do pozycji spoczynkowej. W warunkach normalnych grzybek zaworu
jest zamknięty chroniąc przed przypadkowym
nadciśnieniem.
DANE TECHNICZNE
Obudowa
Uszczelnienie
Medium
Temperatura pracy
niklowany mosiądz
perbuna NBR
gaz, powietrze
Tmin -10 °C, Tmax + 70 °C
WYMIARY
Średnica
Max. ciśnienie
[bar]
1/4"
5
DIN DVGW
3/8"
5
DIN DVGW
1/2"
5
DIN DVGW
Dopuszczenie
Średnica
A
B
C
1/4"
23
29
54
3/8"
23
29
54
1/2"
34
50
77,5
Zastrzegamy sobie prawo do wprowadzenia zmian w miarę postępu technicznego.
