2/k
Amfiteatr Kostrzyń

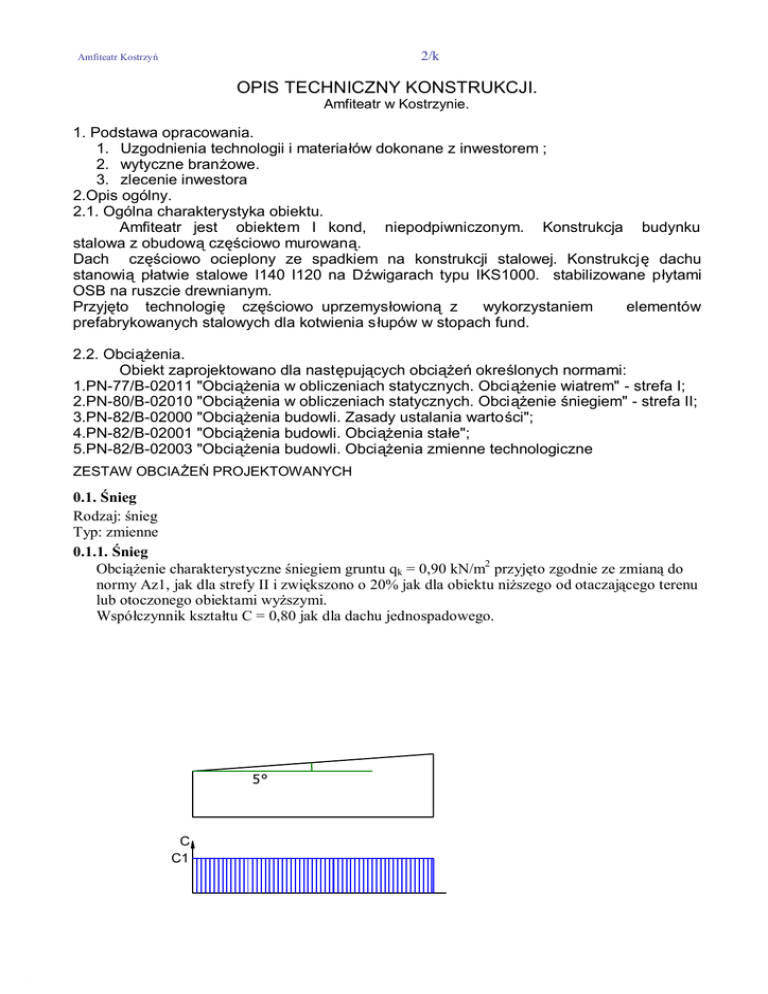

OPIS TECHNICZNY KONSTRUKCJI.
Amfiteatr w Kostrzynie.
1. Podstawa opracowania.
1. Uzgodnienia technologii i materiałów dokonane z inwestorem ;
2. wytyczne branżowe.
3. zlecenie inwestora
2.Opis ogólny.
2.1. Ogólna charakterystyka obiektu.
Amfiteatr jest obiektem I kond, niepodpiwniczonym. Konstrukcja budynku
stalowa z obudową częściowo murowaną.
Dach częściowo ocieplony ze spadkiem na konstrukcji stalowej. Konstrukcję dachu
stanowią płatwie stalowe I140 I120 na Dźwigarach typu IKS1000. stabilizowane płytami
OSB na ruszcie drewnianym.
Przyjęto technologię częściowo uprzemysłowioną z
wykorzystaniem
elementów
prefabrykowanych stalowych dla kotwienia słupów w stopach fund.
2.2. Obciążenia.
Obiekt zaprojektowano dla następujących obciążeń określonych normami:
1.PN-77/B-02011 "Obciążenia w obliczeniach statycznych. Obciążenie wiatrem" - strefa I;
2.PN-80/B-02010 "Obciążenia w obliczeniach statycznych. Obciążenie śniegiem" - strefa II;
3.PN-82/B-02000 "Obciążenia budowli. Zasady ustalania wartości";
4.PN-82/B-02001 "Obciążenia budowli. Obciążenia stałe";
5.PN-82/B-02003 "Obciążenia budowli. Obciążenia zmienne technologiczne
ZESTAW OBCIAŻEŃ PROJEKTOWANYCH
0.1. Śnieg
Rodzaj: śnieg
Typ: zmienne
0.1.1. Śnieg
Obciążenie charakterystyczne śniegiem gruntu qk = 0,90 kN/m2 przyjęto zgodnie ze zmianą do
normy Az1, jak dla strefy II i zwiększono o 20% jak dla obiektu niższego od otaczającego terenu
lub otoczonego obiektami wyższymi.
Współczynnik kształtu C = 0,80 jak dla dachu jednospadowego.
5°
C
C1
Amfiteatr Kostrzyń
3/k
Charakterystyczna wartość obciążenia śniegiem:
Qk = 1,2 · 0,9 kN/m2 · 0,8 = 0,86 kN/m2.
Obliczeniowa wartość obciążenia śniegiem:
Qo = 1,29 kN/m2,
γf = 1,50.
0.2. Ciężar na dachu
Rodzaj: ciężar
Typ: stałe
0.2.1. Ciężar izolacji wełna min
Charakterystyczna wartość obciążenia:
Qk = 0,24 kN/m3.
Obliczeniowe wartości obciążenia:
Qo1 = 0,26 kN/m3,
γf1 = 1,10,
3
Qo2 = 0,22 kN/m ,
γf2 = 0,90.
Składniki obciążenia:
Nowy składnik
Qk = 1,2 kN/m3 · 0,2 = 0,24 kN/m3.
Qo1 = 0,26 kN/m3,
γf1 = 1,10,
3
Qo2 = 0,22 kN/m ,
γf2 = 0,90.
0.2.2. Ciężar blacha
Charakterystyczna wartość obciążenia:
Qk = 0,15 kN/m2.
Obliczeniowe wartości obciążenia:
Qo1 = 0,17 kN/m2,
γf1 = 1,10,
Qo2 = 0,14 kN/m2,
γf2 = 0,90.
Składniki obciążenia:
blacha
Qk = 0,150 kN/m2 = 0,15 kN/m2.
Qo1 = 0,17 kN/m2,
γf1 = 1,10,
Qo2 = 0,14 kN/m2,
γf2 = 0,90.
0.2.3. Ciężar technologiczny
Qo1 = 0,22 kN/m2,
γf1 = 1,10,
0.3. Wiatr
Rodzaj: wiatr
Typ: zmienne
0.3.1. Wiatr nawietrzna
Charakterystyczne ciśnienie prędkości wiatru qk = 0,25 kN/m2 przyjęto jak dla strefy I .
Współczynnik ekspozycji Ce = 1,20 przyjęto jak dla terenu A i wysokości nad poziomem gruntu
z = 20,00 m. Ponieważ H/L ≤ 2 przyjęto stały po wysokości rozkład współczynnika ekspozycji
Ce o wartości jak dla punktu najwyższego.
4/k
Amfiteatr Kostrzyń
20,00
20
10
20
zo
0
Współczynnik działania porywów wiatru β = 1,80 przyjęto jak do obliczeń budowli
niepodatnych na dynamiczne działanie wiatru (logarytmiczny dekrement tłumienia ∆ = 0,20;
okres drgań własnych T = 0,20 s).
Współczynnik aerodynamiczny C powierzchni nawietrznej budynków i przegród równy jest C = Cz Cw = 0,70, gdzie:
Cz = 0,70 jest współczynnikiem ciśnienia zewnętrznego,
Cw = 0,00 jest współczynnikiem ciśnienia wewnętrznego.
10
Wiatr
20
10
Wiatr
Charakterystyczna wartość obciążenia wiatrem:
Qk = 0,25 kN/m2 · 1,20 · ( 0,70 - 0,00 ) · 1,8 = 0,38 kN/m2.
Obliczeniowa wartość obciążenia wiatrem:
Qo = 0,49 kN/m2,
γf = 1,30.
0.3.2. Wiatr zawietrzna
Charakterystyczne ciśnienie prędkości wiatru qk = 0,25 kN/m2 przyjęto jak dla strefy I .
Współczynnik ekspozycji Ce = 1,20 przyjęto jak dla terenu A i wysokości nad poziomem gruntu
z = 20,00 m. Ponieważ H/L ≤ 2 przyjęto stały po wysokości rozkład współczynnika ekspozycji
5/k
Amfiteatr Kostrzyń
Ce o wartości jak dla punktu najwyższego.
20,00
20
10
20
zo
0
Współczynnik działania porywów wiatru β = 1,80 przyjęto jak do obliczeń budowli
niepodatnych na dynamiczne działanie wiatru (logarytmiczny dekrement tłumienia ∆ = 0,20;
okres drgań własnych T = 0,20 s).
Współczynnik aerodynamiczny C powierzchni zawietrznej budynków i przegród równy jest C = Cz Cw = -0,35, gdzie:
Cz = -0,35 jest współczynnikiem ciśnienia zewnętrznego,
Cw = 0,00 jest współczynnikiem ciśnienia wewnętrznego.
10
Wiatr
20
10
Wiatr
Charakterystyczna wartość obciążenia wiatrem:
Qk = 0,25 kN/m2 · 1,20 · ( - 0,35 - 0,00 ) · 1,8 = -0,19 kN/m2.
Obliczeniowa wartość obciążenia wiatrem:
Qo = -0,25 kN/m2,
γf = 1,30.
0.3.3. Wiatr ściana boczna
Charakterystyczne ciśnienie prędkości wiatru qk = 0,25 kN/m2 przyjęto jak dla strefy I .
6/k
Amfiteatr Kostrzyń
Współczynnik ekspozycji Ce = 1,20 przyjęto jak dla terenu A i wysokości nad poziomem gruntu
z = 20,00 m. Ponieważ H/L ≤ 2 przyjęto stały po wysokości rozkład współczynnika ekspozycji
Ce o wartości jak dla punktu najwyższego.
20,00
20
10
20
zo
0
Współczynnik działania porywów wiatru β = 1,80 przyjęto jak do obliczeń budowli
niepodatnych na dynamiczne działanie wiatru (logarytmiczny dekrement tłumienia ∆ = 0,20;
okres drgań własnych T = 0,20 s).
Współczynnik aerodynamiczny C powierzchni bocznej budynków i przegród równy jest C = Cz - Cw
= -0,60, gdzie:
Cz = -0,60 jest współczynnikiem ciśnienia zewnętrznego,
Cw = 0,00 jest współczynnikiem ciśnienia wewnętrznego.
10
Wiatr
20
10
Wiatr
Charakterystyczna wartość obciążenia wiatrem:
Qk = 0,25 kN/m2 · 1,20 · ( - 0,60 - 0,00 ) · 1,8 = -0,32 kN/m2.
Obliczeniowa wartość obciążenia wiatrem:
Qo = -0,42 kN/m2,
γf = 1,30.
Amfiteatr Kostrzyń
7/k
3. Warunki gruntowe.
Określenie warunków gruntowo-wodnych w rejonie projektowanego obiektu wykonał
mgr inż. M. Kaczmarek w grudniu.2007r.
Cytuję:
Budowę geologiczną rejonu badań rozpoznano na podstawie materiałów archiwalnych w postaci
profili wiertniczych oraz danych z dokumentacji archiwalnych ujęć wód podziemnych
zlokalizowanych na terenie miasta Kostrzyn n. Odrą.
W profilach opisywanego terenu stwierdzono występowanie
utworów
czwartorzędowych. Budowa geologiczna terenu związana jest Pradoliną Toruńsko-Eberswaldzką.
Pradoliną ta przedstawia rozległą formę wklęsłą, oddzielającą pojezierza pomorskie od
wielkopolskich. W pomorskiej fazie zlodowacenia bałtyckiego pradolin stanowiła odpływu wód
lodowcowych-rzecznych na zachód. W strukturze pionowe występuje kilka poziomów akumulacji
rzecznej, związanych z etapami kształtowania się odpływu w rytmie wahań klimatu.
Teren badań położony jest na terasie zalewowym doliny Warty. Według archiwalnego
rozpoznania geologicznego osady czwartorzędu przewiercono do 86,0 m. p.p.t. Całkowita miąższość
wynosi prawdopodobnie około 120 m. W profilu pionowym można wyróżnić następujące warstwy:
gliny zwałowe zlodowacenia południowopolskiego, osady piaszczyste interglacjału wielkiego
(mazowieckiego), gliny zwałowe zlodowacenia środkowopolskiego, piaski wieku północnopolskiego
zlodowacenia oraz holoceńskie piaski rzeczne.
Wykonane wiercenia do maksymalnej głębokości 6 m potwierdzają występowanie na terenie
badań piasków drobnych i średnioziarnistych ze zlodowacenia północnopolskiego a także utworów
organicznych i nasypów niekontrolowanych.
W obrębie utworów czwartorzędowych wyróżnia się na terenie Kostrzynia następujące poziomy
wodonośne:
Poziom wód gruntowych związany jest serią osadów żwirowych i piaszczystych doliny Odry Warty o miąższości 1.7 m w rejonie międzyrzecza do ponad 20 m w obszarze zabudowy miejskiej
Kostrzynia. Współczynnik filtracji osadów wodonośnych wg. próbnych pompowań wynoś: 2,0 - 5,5
* 10-4 m/s. Jest to poziom swobody, lokalnie naporowy z uwagi na występowanie warstw słabo
przepuszczalnych w stropie nad warstwą wodonośną. Zwierciadło wody występuje na zmiennej
głębokości z uwagi na morfologię terenu i wahania wód w rzekach. W rejonie międzyrzecza
zwierciadło wody zalega na głębokości do 3 m, zaś poza tym rejonem do 9 m.
Wahania wód poziomu gruntowego w roku przeciętnym mają amplitudy rzędu 3 m.
Poziom ten jest zasilany przez infiltrację opadów i wód rzecznych, a drenowany przez Odrę i Wartę.
Z uwagi na silne związki poziomu gruntowego z tymi ciekami, drenaż i zasilanie poziomu w obrębie
doliny holoceńskiej są bardzo zmienne.
Na terenie planowanej inwestycji poziom wód gruntowych został nawiercony na głębokości
ok. 1,5 - 2 m p.p.t
Warunki geotechniczne:
Wśród nawierconych w podłożu gruntowym planowanej inwestycji gruntów stwierdzono
zarówno grunty rodzime o genezie fluwioglacjalnej i glacjalnej, powstałe w plejstocenie, jak również
grunty organiczne oraz antropogenicznie zmienione grunty nasypowe w postaci niekontrolowanych
nasypów niebudowlanych.
Parametry geotechniczne, ustalone wyłącznie dla warstw gruntów rodzimych, wyznaczono w
oparciu o tzw. metodę „B" wg PN-81/B 03020 tj. na podstawie zależności korelacyjnych pomiędzy
parametrami wiodącymi a pozostałymi parametrami geotechnicznymi charakteryzującymi własności
nośne podłoża gruntowego. Parametrem wiodącym dla gruntów sypkich był stopień zagęszczenia ID
określony na podstawie: sondowań dynamicznych sondą DPL, postępu wierceń oraz doświadczenia
zawodowego.
Nawiercone w podłożu planowanej inwestycji grunty rodzime ujęto w 2 warstw
geotechnicznych. Ich szczegółową charakterystykę przedstawiono poniżej a parametry
Amfiteatr Kostrzyń
1.
2.
3.
4.
5.
6.
8/k
geotechniczne (obliczeniowe) zebrano w tabeli nr 1. Należy przyjąć je do obliczeń projektowych
konstrukcji.
Nie określano parametrów geotechnicznych dla nasypów niekontrolowanych, ponieważ nie
mogą one stanowić podłoża planowanej inwestycji i muszą zostać zastąpione nasypami
kontrolowanymi.
Warstwy geotechniczne:
Warstwa I piaski średnie, piaski średnie do grubych miejscami z domieszką fr. żwirowej,
nawodnione, o uogólnionym stopniu zagęszczenia Id = 0,4
Warstwa II litologicznie stanowią ją piaski drobne, dobrze wysortowane, skaleniowo kwarcowe,
nawodnione, o stopniu zagęszczenia Id = 0.37, co klasyfikuje analizowane piaski jako średnio
zagęszczone ale blisko granicy gruntów luźnych;
Wnioski:
Na podstawie przeprowadzonych 12 grudnia 2007r badań terenowych i późniejszych prac
dokumentacyjno - zestawczych, w tym analiz laboratoryjnych, przyjęto dla planowanej inwestycji, tj.
modernizcji amfiteatru, (Dz. U. Nr 126 poz. 839) drugą kategorie geotechniczna. Obejmuje ona
konstrukcje i fundamenty nie podlegające szczególnemu zagrożeniu, w prostych lub złożonych
warunkach gruntowych, przy mało skomplikowanych przypadkach obciążenia.
Warunki geoloqiczno - inżynierskie rozpoznane dla potrzeb wykonania planowanej
inwestycji oceniono jako złożone, z uwagi na występowanie w podłożu gruntowym planowanego
obiektu warstw nienośnych gruntów organicznych w postaci: torfów i namułów oraz nienośnych
nasypów niekontrolowanych zalegających na całej powierzchni przeznaczonej pod inwestycję.
Przeprowadzone badania pozwoliły wyznaczyć wśród gruntów rodzimych 2 warstw
geotechnicznych, których charakterystykę lito-genetyczną przedstawiono w rozdziale „Warunki
geotechniczne" i wyrażono obliczeniowymi parametrami geologiczno-inżynierskimi zestawionymi w
tabeli nr 1. Nośność podłoża należy wyznaczyć zgodnie z normą PN-81/B-03020 stosując te wartości
do obliczeń projektowych.
Przeprowadzone badania w szczególności wykazały, że:
Powierzchnia analizowanego obszaru jest antropogenicznie zmieniona miejscami do głębokości co
najmniej 2m.
Od powierzchni zalegają nasypy o zmiennej miąższości do 2 m. Mają one charakter nasypów
niekontrolowanych, co znajduje odzwierciedlenie w ich
bardzo nierównomiernym
zagęszczeniu w profilu pionowym. Zbudowane są z mieszaniny gleby (humusu), cegieł, piasków o
różnej granulacji, żużla itp. Warstwa ta nie może stanowić podłoża budowlanego i musi zostać
wymieniona na warstwę dobrze dogęszczonej (do wartości ID = 0,7) podsypki piaskowożwirowej. Wymiana taka dotyczy również gruntów organicznych położonych pod warstwą nasypów.
W wykonanym nasypie widowni wykonano dodatkowo punktowe rozpoznanie tego obszaru sondą
penetracyjną do głębokości 1 m p.p.t. Stwierdzono występowanie nasypów niekontrolowanych,
co znajduje odzwierciedlenie w ich bardzo nierównomiernym zagęszczeniu w profilu pionowym.
Zbudowane są z mieszaniny gleby (humusu), cegieł, piasków o różnej granulacji, żużla itp.
Woda gruntowa na omawianym obszarze występuje w postaci zwierciadła lekko
napiętym i występuje poniżej warstwy gruntów organicznych. Rzędne zwierciadła
kształtują się w przedziale ok. 1,7 - 2,2 m p.p.t, m. Fakty powyższe wskazują, że podczas wymiany
gruntów nasypowych i organicznych może lokalnie dojść do napływu wód do wykopów
budowlanych. Prace te jednak będzie można prowadzić raczej bez konieczności odwadniania.
Zaznacza się jedynie, że stwierdzony poziomy wód gruntowych może ulegać w ciągu roku
hydrologicznego wahaniom dochodzącym do +/- 1m.
Nie znana była w chwili wykonywania dokumentacji geotechnicznej dokładna rzędna posadowienia
obiektu.
Warstwy nasypów kontrolowanych, którymi należy zastąpić istniejące nasypy powinny być układane
stopniowo pakietami po ok. 50-70 cm, każdorazowo dogęszczane wraz z kontrolą tego zagęszczenia
dokonaną przez uprawnionego geologa.
Amfiteatr Kostrzyń
9/k
7. Z uwagi na średnio korzystne warunki gruntowo-wodne zwraca się uwagę na ewentualne
wzmocnienie konstrukcji budowlanej. Ponadto zaleca się przed wylaniem fundamentów wykonać
wylewkę z chudego betonu na bezpośrednie ich podłoże.
Podsumowując, określa się warunki gruntowo-wodne w podłożu planowanej inwestycji jako średnio,
do mało korzystnych, nie mniej jednak z zachowaniem odpowiednich procedur konstrukcyjnych i
dodatkowych zabiegów geotechnicznych, o których wspomniano w opracowaniu inwestycja może
być na tym terenie zrealizowana wg. wstępnych założeń przedstawionych przez Zleceniodawcę.
4.Opis elementów konstrukcyjnych.
4.1.Fundamenty.
Fundamenty zaprojektowano bezpośrednie jako stopy i ławy żelbetowe o
wysokości 60-120 cm wylewane na mokro . Stopy i ławy fundamentowe scalono jak
ciągłe ławy fundamentowe.
Przed wykonaniem fundamentów należy usunąć warstwę nasypów i namułów
gliniastych z torfami.
Posadowienie fundamentów przypada na warstwie piasków średnich na głębokości
2.2m.p.p.t.
Dla słupów przyjęto stopy fundamentowe schodkowe /scalone jako ławy fund/,
żelbetowe wylewane na mokro z osadzonymi kotwami do mocowania słupów. Kotwy
osadzić po otrzymaniu ich od wykonawcy konstrukcji hali.
Osadzenie śrub w fundamencie – na końcówkach słupów:
Długość śruby ponad fundamentem winna uwzględniać grubość podlewki ( gr≥30
mm), grubość blachy podstawy oraz długość dokręcenia (gwintu) niezbędną do
założenia podkładki i nakrętki przy uwzględnieniu odchyłek wykonawczych.
Wymagana dokładność betonowania fundamentów i osadzenia kotew wg. PN-77/B06200:
Dopuszczalne odchyłki wykonawcze:
- poziom fundamentu ±10 mm,
- nachylenie płaszczyzny fundamentu tgα < =1/250,
- długość odcinka śruby wystającej z fundamentu +20 mm,
- rozstaw śrub usytuowanych wewnątrz zarysu stopy stalowej słupa ± 5 mm
- rozstaw śrub usytuowanych poza zarysem słupa ±10 mm,
- śruby- kotwy należy przed zabetonowaniem usytuować w sposób trwały w
prawidłowym położeniu przy użyciu szablonu
- śruby o średnicy do M24 włącznie można dokręcać kluczem zwykłym siłą
ramienia
Regulacja stóp.
Stopy zamocowań wsporników /jak słupów/ winny być oparte na warstwie polewki o
grubości min. 3 cm z cementu
portlandzkiego marki >35 (zaczyn cementowy 1:1 lub zaprawa cementowa l :2 ), co
pozwala na regulację odchyłek wykonawczych w pionie od 0-2 cm , jeśli >3 cm, to
odchyłki w paśmie od-1+-lcm.
Regulację rzędnych można wykonać jednym ze sposobów :
- za pomocą pakietu podkładek z blach pomiędzy blachą podstawy a fundamentem
/konćówka słupa żlbetowego/
Amfiteatr Kostrzyń
10/k
- poprzez oparcie blachy czołowej na nakrętkach śrub fundamentowych dokręceniu
tych nakrętek do wymaganej wysokości
Możliwość przesunięcia stóp podczas montażu w poziomie zapewnić poprzez większe
otwory w blachach podstaw słupów.
4.2. Ściany nadziemia.
Obudowa murowana , bez i z ociepleniem. W płaszczyźnie ścian projektuje się wieńce
scalone ze słupami żelbetowymi.
Część ścian wykonana jako murowana z c. Silikatowej oRc=15MPa na zaprawie
Rz=5MPa lub bloczków betonowych M6 z betonu B20.
W ścianach umieścić słupy - trzpienie żelbetowe i wieńce pośrednie nad ścianami
fundamentowymi.
Wieńce połączyć konstrukcyjnie ze słupami konstrukcji obiektu.
4.3.Słupy.
Projektuje się słupy żelbetowe stanowiące z ryglami ramy, z przegubowymi węzłami
górnymi i na stopach fund – usztywnione poprzecznymi ścianami. Słupy opierać na
stopach żelbetonowych na rzędnej -0.3 z osadzonymi kotwami zapewniającymi
ciągłość zbrojenia od fundamentu po zamocowanie kotew stalowego wspornika .
4.4.Rygle- wsporniki.
Projektuje się rygle - wsporniki stalowe IKS 1000x300x16 stanowiące ze słupami
ramy. Końcówka wspornika o zmiennym przekroju S1000x300x16 do S600x300x16.
Środkowa podpora wsporników jest wyciągana i o jej stabilności stanowi ciężar
fundamentu. Rygle wykonać ze stali klasy St3S.
4.5. Dach.
Do górnej półki dźwigarów i pośrednich żeber drewnianych w rozstawie do 1m, mocowana jest płyta
„OSB” gr.22mm o schemacie statycznym belki dwu i trójprzęsłowej . Mocowanie płyt dachowych
do płatwi typowymi złączami dla systemu „Hilti” dla obciążeń wiatrem" - strefa I. Obciążenie
śniegiem" - strefa II.
Płatwie zaprojektowano jako belki ciągłe dwu i trój - przęsłowe, sztywno
połączone ze wspornikami - ryglami na spaw wykonany na budowie lub skręcane.
Na pokrycie dachowe przyjęto blachę gładką na konstrukcji z płyt „OSB” gr.22mm. Blacha
mocowana do płyt OSB wg. wytycznych producenta blachy, szczególnie ważne są
zamocowania krawędziowe.
Płyty OSB o schemacie statycznym płyty dwu i trójprzęsłowej mocować /po obwodzie/ do
wiązarów stalowych i drewnianego rusztu kołkami do stali i drewna Hilti /o parametrach wg.
proj. wykonawczego/ lub uchwytami samowiercącymi ESS co 16 cm /na krawędziach dachu
co 10cm lub innymi o podobnej charakterystyce.
Należy zapewnić szczelność na wiatr poszycia dolnego i górnego obudowy wsporników.
4.6. Stężenia połaciowe.
Amfiteatr Kostrzyń
11/k
Stężenia połaciowe wykonać z kątownika L 60x60. Stężenia dachu wg. rzutu mont.
Dachu.
4.8. Zabezpieczenie antykorozyjne konstrukcji
Zabezpieczenie antykorozyjne przyjęto dla warunków niskiej klasy agresywności
korozyjnej C1, C2 wg ISO 12944. Konstrukcję stalową należy oczyścić do II-go
stopnia czystości, gruntować jednokrotnie farbą ftalową ogólnego stosowania i
malować trzykrotnie farbą ftalową ogólnego stosowania. Ogólna grubość
powłoki malarskiej powinna wynosić minimum 80 mikronów. Dopuszcza się
dobór innego rodzaju zabezpieczenia antykorozyjnego odpowiadającego
warunkom C1, C2 o trwałości minimum 5 lat.
Elementy malowane, powinny być składowane w pomieszczeniach
zamkniętych lub pod wiatami w przypadku przechowywania elementów przez
6 miesięcy na wolnym powietrzu należy elementy te pomalować dodatkowo
jedna warstwa farby nawierzchniowej. Usuwanie wszelkich uszkodzeń
dokonywać tymi samymi farbami . Elementy żelbetowe i betonowe poniżej
poziomu terenu zabezpieczyć Abizolem R+P.
Dopuszcza się zastosowanie alternatywnych rozwiązań zabezpieczenia
antykorozyjnego i malowania odpowiadających powyższej kategorii korozyjnej
środowiska .
UWAGI KOŃCOWE:
1. Fundamenty należy posadowić na gruncie nośnym rodzimym a ewentualne
przekopy wypełnić chudym betonem B7.5, lub zagęszczonym piaskiem o
Id=0.6.
2. Fundamenty należy wykonać bezpośrednio po wykonaniu wykopu i podsypki
gdyż pozostawienie wykopu na działanie mrozu i deszczu może znacznie
obniżyć nośność gruntu.
3. Grunty nienośne należy w całości wybrać i zastąpić chudym betonem lub
podsypką piaskową o Id=0.6.
4. Wokół budynku należy wykonać opaskę betonową dla odprowadzenia wód
opadowych.
5. Wieńce połączyć konstrukcyjnie ze wspornikami stalowymi konstrukcji
obiektu.
6. Zbrojenie fundamentów wykorzystać dla odgromu. W stopach
fundamentowych należy przyspawać do zbrojenia bednarkę 3x40 ocynk i
wypuścić 2m poza fund. W miejscu spawania ocynk. zeszlifować. Miejsca
umieszczenia bednarki w każdym narożu.
7. WG. ROZPORZĄDZENIA MINISTRA SPRAW WEWNĘTRZNYCH I
ADMINISTRACJI z dnia 24 września 1998 r. w sprawie ustalania
geotechnicznych warunków posadawiania obiektów budowlanych. (Dz. U. Nr
126, poz. 839) Na podstawie art. 34 ust. 6 pkt 2 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. Nr 89, poz. 414, z 1996 r. Nr 100, poz. 465, Nr 106,
poz. 496 i Nr 146, poz. 680, z 1997 r. Nr 88, poz. 554 i Nr 111, poz. 726 oraz z
Amfiteatr Kostrzyń
12/k
1998 r. Nr 22, poz. 118) Pod względem złożoności warunków geotechnicznych
warunki gruntowe zaliczono do kategorii II. Obejmuje ona konstrukcje i fundamenty
nie podlegające szczególnemu zagrożeniu, w prostych lub złożonych warunkach gruntowych,
przy mało skomplikowanych przypadkach obciążenia.
8. Montaż- konstrukcji należy przeprowadzać zgodnie z ogólnymi zasadami BHP
w oparciu o projekt organizacji montażu sporządzony przez wykonawcę.
Wszystkie prace należy wykonywać zgodnie z obowiązującymi przepisami.
Przy montażu konstrukcji obowiązują najnowsze „Warunki Techniczne
Wykonania i Odbioru Robót Budowlano Montażowych".
9. Kolejność montażu opracuje Wykonawca we własnym zakresie.
10. Rozwiązania projektowe zawarte w niniejszym PB. zapewniają spełnienie
wymogów podstawowych określonych w art. 5. ustawy prawo budowlane.
SPORZĄDZIŁ:
mgr inż. Maciej Seweryński
specjalność konstrukcyjno - budowlana
§2ust.1pkt1§13ust.1pkt2 Nr. Ew.104/87/Gw.
Gorzów Wlkp.2008-03-25
13/k
Amfiteatr Kostrzyń
G INFORMACJI DOTYCZĄCEJ BEZPIECZEŃSTWA I OCHRONY
ZDROWIA
temat / obiekt / część :
Obiekt /Temat:
Adres obiektu:
Inwestor :
Branża :
Faza :
miejsce / data :
PROJEKT BUDOWLANY
budowlana
Gorzów Wielkopolski
2007-11-15
PROJEKTOWAŁ:
konstrukcja
mgr inż. Maciej Seweryński
nr uprawnień :
specjalność konstrukcyjno - budowlana
§2ust.1pkt1§13ust.1pkt2
Nr. Ew.104/87/Gw.
SPRAWDZIŁ:
konstrukcja
mgr inż. Przemysław Dudziński
specjalność konstrukcyjno – budowlana i upr.
do proj. w specjalności architektonicznej w
zakresie ograniczonym
Architektura
nr upr: §2ust.1pkt1§13ust.1pkt2
§2ust.2pkt1§13ust.1pkt1
73/89/Gw 74/94/Gw
G INFORMACJI DOTYCZĄCEJ BEZPIECZEŃSTWA I OCHRONY ZDROWIA
Wg. ROZPORZĄDZENIA MINISTRA INFRASTRUKTURY
z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu
bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120, poz. 1126)
Amfiteatr Kostrzyń
14/k
Na podstawie art. 21a ust. 4 ustawy z dnia 7 lipca 1994 r. - Prawo budowlane (Dz. U. z 2000 r. Nr 106, poz.
1126, z późn. zm. ).
Rozporządzenie określa zakres i formę informacji dotyczącej bezpieczeństwa i ochrony zdrowia, planu
bezpieczeństwa i ochrony zdrowia oraz szczegółowy zakres rodzajów robót budowlanych, stwarzających
zagrożenia bezpieczeństwa i zdrowia ludzi.
1) zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji;
Budowa od podstaw budynku amfiteatru j.
Kolejność prac:
a. roboty ziemne
b. roboty fundamentowe
c. roboty stanu surowego
d. roboty wykończeniowe
2. wykaz istniejących obiektów budowlanych:
a. brak
3. wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie
bezpieczeństwa i zdrowia ludzi;
a. najazd ciężkim sprzętem grozi zawaleniem
b. ruch sprzętu budowlanego na placu budowy
c. praca żurawia samojezdnego
d. zasilanie w energię elektryczną tymczasowymi przyłączami
e. brak ogrodzenia budowy
f. brak tablic informacyjnych
g. brak sprzętu p.poż
h. źle wytyczone strefy bezpieczeństwa pracy sprzętu budowlanego i elementów zagospodarowania
4. wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych,
określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia;
a. operowanie specjalistycznym sprzętem w tym żurawiem samojezdnym podczas montażu elementów
konstrukcji może zagrozić życiu lub zdrowiu pracowników.
b. prace na wysokościach /możliwość upadku podczas pracy, możliwość uderzenia przypadkowo
spadającymi elementami konstrukcji podczas prac montażowych i wykończeniowych/.
c. Nie zastosowanie przez pracowników harmonogramu i organizacji budowy .
5. wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót
szczególnie niebezpiecznych;
a. pracownicy powinni być przeszkoleni przez specjalistę ds. BHP z uprawnieniami ,
b. bezpośrednio przed rozpoczęciem pracy w danym dniu pracownicy powinni być przeszkoleni przez
kierownika budowy o możliwych niebezpieczeństwach.
6) wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z
wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym
zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru,
awarii i innych zagrożeń.
1. Przy wykonywaniu robót budowlano-montażowych i rozbiórkowych, przy obsłudze i konserwacji
budowlanego sprzętu zmechanizowanego i pomocniczego oraz na placach składowych materiałów
budowlanych na terenie budowy może być zatrudniony wyłącznie pracownik, który:
-posiada kwalifikacje przewidziane odrębnymi przepisami dla danego stanowiska,
- uzyskał orzeczenie lekarskie o dopuszczeniu do określonej pracy.
2. Nie wolno zatrudniać pracownika na danym stanowisku pracy w razie przeciwwskazań lekarskich oraz
bez wstępnego przeszkolenia w zakresie bezpieczeństwa i higieny pracy.
3. Brygadzista ma obowiązek organizowania, przygotowania i kierowania pracami brygady danej
specjalności budowlanej w sposób zabezpieczający przed wypadkiem, zgodnie z obowiązującymi przepisami
bezpieczeństwa i higieny pracy i wytycznymi udzielonymi przez przełożonego.
4. Brygadzista może kierować tylko jedną brygadą.
5. Brygadzista powinien wyznaczyć zastępcę na czas swojej nieobecności w brygadzie.
6. Wykonywanie funkcji operatorów maszyn budowlanych, dźwignicowych, kierowców wózków silnikowych i
innych maszyn budowlanych o napędzie silnikowym wymaga posiadania uprawnień wydanych przez właściwą
komisję kwalifikacyjną.
7. Operatorowi nie wolno opuszczać stanowiska pracy w czasie ruchu maszyny lub urządzenia
budowlanego.
8. Wchodzenie i schodzenie ze stanowiska operatora powinno odbywać się wyłącznie po przeznaczonych
do tego stopniach, schodach, drabinach itp.
9. Przed oddaleniem się od maszyny lub urządzenia będącego w ruchu operator obowiązany jest zatrzymać
silnik, maszynę lub urządzenie, a w razie potrzeby zahamować oraz uniemożliwić włączenie do ruchu
maszyny lub urządzenia przez osoby trzecie.
Amfiteatr Kostrzyń
15/k
10. W razie stwierdzenia w czasie pracy uszkodzenia maszyny lub urządzenia należy je niezwłocznie
zatrzymać i wyłączyć dopływ energii ze źródła zasilania.
11. Wznawianie pracy maszyn i urządzeń bez usunięcia uszkodzenia jest zabronione.
12. Roboty budowlano-montażowe lub rozbiórkowe powinny być prowadzone w sposób bezpieczny,
określony w projekcie organizacji robót wykonanym przez wykonawcę.
13. W razie powierzenia wykonania robót generalnemu realizatorowi inwestycji lub generalnemu
wykonawcy, jest on gospodarzem na placu budowy. Ustala on wspólnie z podwykonawcami zasady nadzoru
związane z bezpieczeństwem i higieną pracy na poszczególnych odcinkach robót.
14. Generalny realizator inwestycji (wykonawca) obowiązany jest do pełnienia nadzoru nad przestrzeganiem
na placu budowy przepisów bezpieczeństwa i higieny pracy oraz egzekwowania od podwykonawców
przestrzegania tych przepisów.
15. Przed oddaniem do eksploatacji nowego sprzętu zmechanizowanego lub pomocniczego zakład pracy
powinien przeprowadzić próbę technicznej sprawności i zbadać, czy sprzęt spełnia wymagania w zakresie
bezpieczeństwa i higieny pracy.
16. Zakład pracy eksploatujący sprzęt zmechanizowany i pomocniczy oraz urządzenia techniczne nie objęte
dozorem technicznym powinien we własnym zakresie zorganizować dozór, opracować instrukcje obsługi,
przeprowadzać kontrole bieżące i okresowe oraz dokonywać obciążeń próbnych.
17. Liczbę pracowników niezbędną do obsługi sprzętu zmechanizowanego określa się w instrukcji
techniczno-ruchowej dla danej maszyny lub urządzenia.
18. Zakład pracy powinien opracować szczegółowe instrukcje techniczno-ruchowe określające wymagania
bezpieczeństwa i higieny pracy dla poszczególnych stanowisk i przestrzegać ich stosowania.
19. Przy wykonywaniu robót na wysokości powyżej 2 m stanowiska pracy oraz przejścia należy
zabezpieczyć barierą składającą się z deski krawężnikowej o wysokości 0,15 m i poręczy ochronnej
umieszczonej na wysokości 1,10 m. Wolną przestrzeń pomiędzy deską krawężnikową a poręczą należy
wypełnić częściowo lub całkowicie w sposób zabezpieczający pracowników przed upadkiem z wysokości.
20. Jeżeli roboty określone w ust. 1 są wykonywane przejściowo lub ich charakter uniemożliwia zastosowanie
zabezpieczenia przewidzianego w ust.1, należy wprowadzić inne skuteczne zabezpieczenie pracowników
przed upadkiem.
21. Pomosty robocze wykonane z desek lub bali powinny być dostosowane do przewidzianego obciążenia,
szczelne i zabezpieczone przed zmianą ich położenia.
22. Inspektorzy nadzoru inwestorskiego lub jednostki wykonujące czynności nadzoru inwestorskiego
obowiązani są do kontroli nadzorowanych przez siebie robót również w zakresie przestrzegania przepisów i
zasad bezpiecznych warunków pracy.
SPORZĄDZIŁ:
mgr inż. Maciej Seweryński
specjalność konstrukcyjno - budowlana
§2ust.1pkt1§13ust.1pkt2 Nr. Ew.104/87/Gw.
2008-03-31
