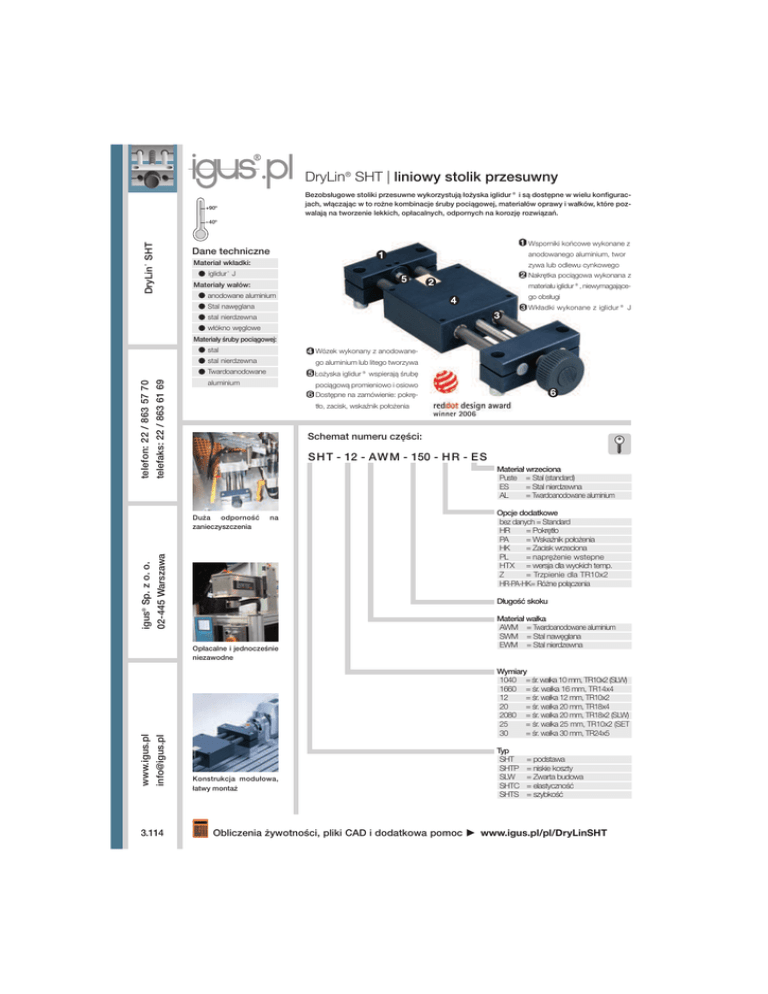

DryLin® SHT | liniowy stolik przesuwny

DryLin® SHT | liniowy stolik przesuwny
Bezobsługowe stoliki przesuwne wykorzystują łożyska iglidur® i są dostępne w wielu konfiguracjach, włączając w to rożne kombinacje śruby pociągowej, materiałów oprawy i wałków, które pozwalają na tworzenie lekkich, opłacalnych, odpornych na korozję rozwiązań.
+90º
– 40º
DryLin® SHT
Wsporniki końcowe wykonane z
Dane techniczne
anodowanego aluminium, twor
Materiał wkładki:
iglidur® J
zywa lub odlewu cynkowego
Nakrętka pociągowa wykonana z
Materiały wałów:
materiału iglidur®, niewymagające-
anodowane aluminium
go obsługi
Stal nawęglana
Wkładki wykonane z iglidur® J
stal nierdzewna
włókno węglowe
Materiały śruby pociągowej:
telefaks: 22 / 863 61 69
telefon: 22 / 863 57 70
stal
go aluminium lub litego tworzywa
Twardoanodowane
Łożyska iglidur® wspierają śrubę
aluminium
pociągową promieniowo i osiowo
Dostępne na zamówienie: pokrętło, zacisk, wskaźnik położenia
Schemat numeru części:
S H T - 12 - AW M - 150 - H R - E S
Materiał wrzeciona
Puste = Stal (standard)
ES
= Stal nierdzewna
AL
= Twardoanodowane aluminium
na
02-445 Warszawa
Duża odporność
zanieczyszczenia
igus® Sp. z o. o.
Wózek wykonany z anodowane-
stal nierdzewna
Długość skoku
[email protected]
www.igus.pl
Opłacalne i jednocześnie
niezawodne
3.114
Opcje dodatkowe
bez danych = Standard
HR
= Pokrętło
PA
= Wskaźnik położenia
HK
= Zacisk wrzeciona
PL
= naprężenie wstepne
HTX = wersja dla wyokich temp.
Z
= Trzpienie dla TR10x2
HR-PA-HK= Różne połączenia
Materiał wałka
AWM = Twardoanodowane aluminium
SWM = Stal nawęglana
EWM = Stal nierdzewna
Wymiary
1040 = śr. wałka 10 mm, TR10x2 (SLW)
1660 = śr. wałka 16 mm, TR14x4
12
= śr. wałka 12 mm, TR10x2
20
= śr. wałka 20 mm, TR18x4
2080 = śr. wałka 20 mm, TR18x2 (SLW)
25
= śr. wałka 25 mm, TR10x2 (SET
30
= śr. wałka 30 mm, TR24x5
Konstrukcja modułowa,
łatwy montaż
Obliczenia żywotności, pliki CAD i dodatkowa pomoc
Typ
SHT
SHTP
SLW
SHTC
SHTS
= podstawa
= niskie koszty
= Zwarta budowa
= elastyczność
= szybkość
www.igus.pl/pl/DryLinSHT
DryLin® SHT | Asortyment
DryLin®
SHT – standard*
DryLin® SHT
Niezawodne rozwiązanie do niemal każdego zastosowania: 3 rozmiary,
możliwe różne połączenia materiałów, duża obciążalność i brak konieczności obsługi. Zamienne pod względem wymiarów z najpopularniejszymi
liniowymi stolikami przesuwnymi.
strona 3.117
SHT-PL „naprężone“ *
Nowy stolik przesuwany z programu DryLin® daje użytkownikowi możliwość ręcznego ustawiania luzu. Luz osiowy naprężony wynosi 50 N. Długość
skoku można dowolnie wybrać. Wsporniki końcowe i wózki jako część frezowana z anod. aluminium, zapewniają niską wagę, wysoką stabilność i
wysoką odporność na korozję (w połączeniu z trzpieniami ze stali szlach.).
strona 3.118
strona 3.121
SLW – Zwarta budowa*
To rozwiązanie z prowadnicą płaską powstało w oparciu o system
DryLin® W z pełnym podparciem. W ten sposób układ może zapewnić sztywność i wyeliminowanie skrętów przy niewielkich kosztach.
telefaks: 22 / 863 61 69
Zastosowanie modułów końcowych i wózka wykonanych z litego
tworzywa sprawia, że koszty i masa są bardzo niskie. Zalecane do
wszystkich lekkich rozwiązań z napędem ręcznym, jak również do
niektórych z napędem mechanicznym.
telefon: 22 / 863 57 70
SHTP – niskie koszty*
strona 3.122
SHTC – elastyczność*
Specjalną cechą tego modułu jest swoboda w określeniu długości posuwu:
dwa krótkie elementy końcowe określają zakres ruchu. Odległość między nimi
można łatwo dostosować do określonych zastosowań. Jest to szczególnie użyteczne w przypadku zastosowań pionowych z ładunkiem podwieszanym.
System można modyfikować w taki sam sposób, jak standardowy system SHT.
strona 3.124
SHTS – szybkość*
Skok 50 mm lub 100 mm przy jednym obrocie. Dwa dostępne gwinty drobnozwojne 10 x 50 lub 18 x 100 zapewniają duże prędkości
przesuwu przy niewielkich obciążeniach. System można modyfikować w taki sam sposób, jak standardowy system SHT.
mm
strona 3.125
SHT-/SLW-stół krzyżowy*
Wysoka precyzja, ekstremalna sztywność i dokładny kierunek dzięki produkcji wózka z jednej części. Stoły krzyżowe DryLin® są dostępne w wersji
SHT, SHT „naprężone“ i SLW.
SET – EasyTube
Prosta, ale efektywna i solidna budowa: to jest nowy DryLin® SET
EasyTube. Kompletny system z niewielu części dla prostych ustawień
liniowych.
Strona 3.127
Akcesoria
W przypadku niemal wszystkich stolików przesuwnych można stosować pokrętła, zaciski lub wskaźniki położenia. Strona 3.104 pokazuje wszystkie akcesoria, różne wersje i wskazówki montażowe.
strona 3.128
* Koniec śruby pociągowej TR10x2, 10x50 bez obróbki. Pokazane pokrętła są dostępne jako akcesoria.
3.115
DryLin® SHT | Budowa i obliczenia
DryLin® SHT
Śruby pociągowe DryLin® zostały zaprojektowane do wszystkich
zadań związanych z ustalaniem położenia. Położenie liniowe można
uzyskać obracając gwint trapezowy ręcznie lub mechanicznie. Maksymalna prędkość liniowa wynosi 1 m/min. Użyteczność danego rozwiązania w określonym zastosowaniu można określić za pomocą poniższych wykresów.
Poniższe rozmiary śrub pociągowych z gwintem trapezowym są wykorzystywane w stolikach przesuwnych SHT:
TR 10x2:
SHT-12, SHTC-12, SHTP-12, SLW-1040
TR 18x4:
SHT-20, SHTC-20, SLW-2080
TR 24x5:
SHT-30, SHTC-30
Należy pamiętać, że podane obciążenia to obciążenia osiowe. Obciążenia promieniowe nie są dozwolone w przypadku śrub z gwintem
trapezowym. Do montażu poziomego z obciążeniami symetrycznymi można zastosować następujące równanie: Fosiowe = Fpromieniowe x 0,25 (w montażu poziomym)
TR10 x 2
TR18 x 4
TR24 x 5
Maks. posuw [m/min]
1,80
1,40
1,20
1,00
0,80
0,60
Posuw
[mm]
telefaks: 22 / 863 61 69
telefon: 22 / 863 57 70
1,60
0,40
0,20
0,00
0
200
400
600
800
1000
1200
1400
1600
1800
2000
2200
2400
2600
2800
Obc. osiowe [N]
TR10 x 2
TR18 x 4
TR24 x 5
Prędkość obrotowa śruby
pociągowej [obr/min]
02-445 Warszawa
igus® Sp. z o. o.
Maks. dopuszczalna prędkość obrotowa śruby pociągowej [obr/min]
600
500
400
300
200
100
0
0
200
400
600
800
1000
1200
1400
1600
1800
2000
2200
2400
2600
2800
Obc. osiowe [N]
TR10 x 2
TR18 x 4
TR24 x 5
Moment napędu [Nm]
14,0
12,0
Moment napędu
[Nm]
[email protected]
www.igus.pl
10,0
8,0
6,0
4,0
2,0
0
0
200
400
600
800
1000
1200
1400
1600
Obc. osiowe [N]
3.116
Obliczenia żywotności, pliki CAD i dodatkowa pomoc
www.igus.pl/pl/DryLinSHT
1800
DryLin® SET | EasyTube
+80º
3 rozmiary
2 rodzaje
DryLin® SET
– 50º
Ta nowa seria liniowa DryLin® dla lekkich zadań przestawnych odznacza się prostą ale efektywną i solidną budową. Znajdująca się na zewnątrz anod. rura aluminiowa prowadzi wózek lub wózki i chroni jednocześnie trapezowy trzpień gwintowy przed wpływami z zewnątrz. Wózki i trap. nakrętka gwintowana
są wykonane z jednego odlewu i są wykonane z specjalnego wysokojakościowego polimeru łożysk ślizgowych. System ten gwarantuje pracę bez smarowania przy jednocześnie niskim wartościom tarcia i
optymalnych wartościach zużycia. Również w łożyskach osiowych trzpienia stosowane są materiały
łożysk ślizgowych iglidur®.
Zalety
całkowicie pozbawione smarowania
odporność na korozję przy użyciu trzpieni ze stali szlachetnej
Õ
niski ciężar dzięki aluminium i tworzywu sztucz.
wysuwana końcówka trzpienia umożliwia pracę kółkiem ręcznym lub motorem
telefaks: 22 / 863 61 69
telefon: 22 / 863 57 70
odporne na temperatury do 80° C
Ã
Œ
À
EasyTube z
Wersja
opcjonalnymi
kołnierzowa
œ
1
1
dodatkami
(kółko ręczne,
wskaźnik
igus® Sp. z o. o.
02-445 Warszawa
www.igus.pl
[email protected]
pozycji)
7
1Nakrętka trap. gwintowana i wózki z polimerów łożysk ślizgowych
À Rurka prowadząca z anod. aluminium
à Radialne i osiowe łożyska z polimerów łożysk ślizgowych
Õ Kółko ręczne
Œ Pierścienie zatrzaskowe z polimerów
œ Polimerowa końcówka blokowa
– Trapezowy trzpień gwint. ze stali
Wersja kołnierzowa
3.126
Obliczenia żywotności, pliki CAD i dodatkowa pomoc
www.igus.pl/pl/DryLinSHT
DryLin®
DryLin® SET
DryLin® SET | EasyTube
s
E4
h
d2
H
h1
sb
ts
I + Hub
A
l2
A3
E2
E5
Al
E3
dostępne również jako wersja kołnierzowa
lt
(do osiowego montażu)
telefaks: 22 / 863 61 69
telefon: 22 / 863 57 70
A2
E1
lt
E1
Wymiary [mm] i masa
Nr art.
max.
długość skoku
Wały aluminiowe
Ciężar trawersy
dodatkow0 (na 100 mm)
i wózka prow.
[kg]
[kg]
[mm]
SET-12-AWM
SET-25-AWM
SET-30-AWM
200
750
850
0,05
0,15
0,20
max. stat. nośność
osiowa
radialna
0,03
0,12
0,21
[N]
[N]
10
150
200
20
300
400
mm
Wymiary [mm]
Nr art
A
AI
SET-12-AWM
SET-25-AWM
SET-30-AWM
30
58
80
30 33,5 20
55 46 40
55 51 60
H
E1
E2
E3
E4
20 20
–
40 30/40 20
40 40 20
I
h
h1
lt
ts
s
sb
l2
d2
60
115
125
22
40
40
–
45
50
15
30
35
3,3
5,2
6,5
4,2
5,2
5,2
–
3,3
3,3
10
17
20
M4*
TR10x2*
TR12x3*
Wymiary [mm] – Wersja kołnierzowa
Nr art
A2
A3
H
E1
E2
E4
E5
I
h
h1
lt
ts
s
sb
l2
d2
SET-25-AWM-F
SET-30-AWM-F
60
80
60
60
46
51
40
60
40 30/40 20
40 40 20
E3
40
40
117
125
40
40
45
50
30
35
5,2
6,5
5,2
5,2
3,3
3,3
27
30
TR10x2*
TR12x3*
* wystająca końcówka trzpienia
Obliczenia żywotności, pliki CAD i dodatkowa pomoc
www.igus.pl/pl/DryLinSHT
3.127
