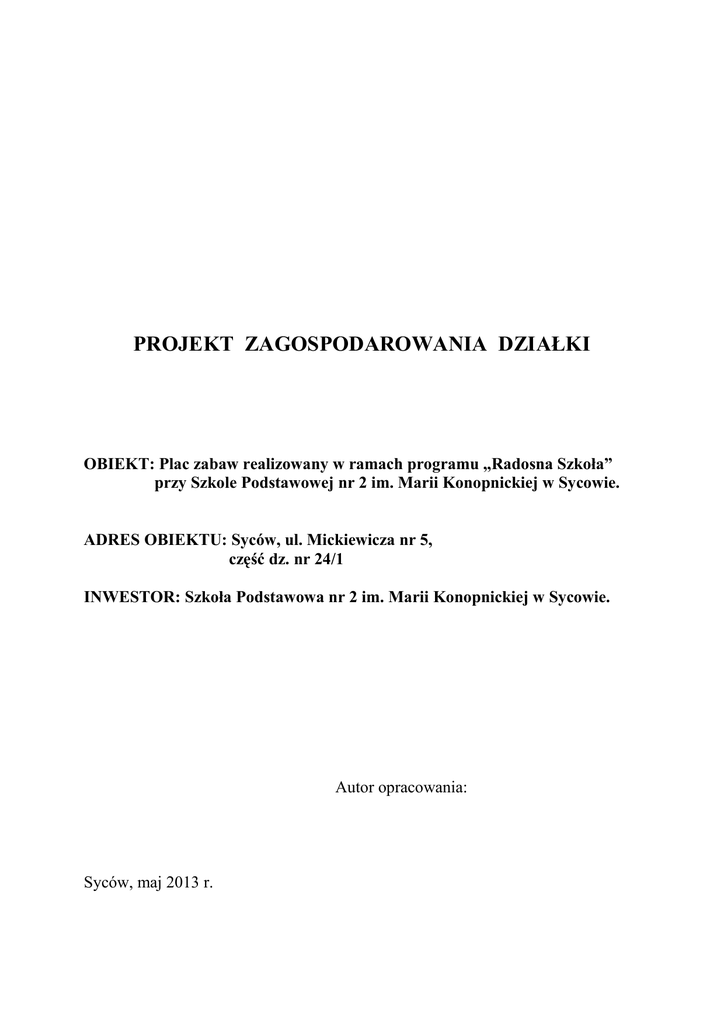

PROJEKT ZAGOSPODAROWANIA DZIAŁKI
OBIEKT: Plac zabaw realizowany w ramach programu „Radosna Szkoła”
przy Szkole Podstawowej nr 2 im. Marii Konopnickiej w Sycowie.
ADRES OBIEKTU: Syców, ul. Mickiewicza nr 5,
część dz. nr 24/1
INWESTOR: Szkoła Podstawowa nr 2 im. Marii Konopnickiej w Sycowie.
Autor opracowania:
Syców, maj 2013 r.
PLAC ZABAW BUDOWANY W RAMACH PROGRAMU „RADOSNA SZKOŁA”
Szkoła Podstawowa nr 2 w Sycowie, ul. Mickiewicza nr 5
ZAWARTOŚĆ OPRACOWANIA
CZĘŚĆ OPISOWA
I.
1.1. Podstawa opracowania.
1.2. Przedmiot inwestycji.
1.2.1. Stan prawny terenu.
1.2.2. Zakres opracowania.
1.3. Stan istniejący.
1.3.1. Położenie.
1.3.2. Ukształtowania.
1.3.3. Wyposażenie.
1.3.4. Ogrodzenie
1.4. Stan projektowany.
1.4.1. Założenia programowe.
1.4.2. Bilans terenu.
1.4.3. Roboty ziemne.
1.4.4. Niwelacja terenu.
1.4.5. Nawierzchnia elastyczna.
1.4.6. Wyposażenie.
1.4.7. Informacja dotycząca bezpieczeństwa i ochrony zdrowia - BIOZ
II.
CZĘŚĆ RYSUNKOWA
2.1. Projekt zagospodarowania działki
1 : 500
2.2. Oryginał mapy zasadniczej
1 : 500
2.3. Karty techniczne urządzeń placu zabaw
III.
ZAŁĄCZNIKI
3.1.
3.2.
3.3.
Oświadczenie wynikające z art. 20 ust. 4 Prawa budowlanego
Kopia uprawnień budowlanych
Aktualne zaświadczenie z OIIB we Wrocławiu.
BIURO PROJEKTÓW I WYCEN NIERUCHOMOŚCI DARIUSZ BIERNAT
56-500 Syców, ul. Ogrodowa nr 11a/3, tel./fax 62 785 2057
2
PLAC ZABAW BUDOWANY W RAMACH PROGRAMU „RADOSNA SZKOŁA”
Szkoła Podstawowa nr 2 w Sycowie, ul. Mickiewicza nr 5
1.1.
Podstawa opracowania.
Podstawą opracowania projektu zagospodarowania działki są:
- zlecenie Zamawiającego,
- mapa zasadnicza w skali 1:500 do celów projektowych,
- oględziny i pomiary w terenie,
- koncepcja architektoniczna uzgodniona z Zamawiającym,
- obowiązujące przepisy i normy budowlane,
- wytyczne dotyczące rządowego programu „Radosna Szkoła”.
1.2.
Przedmiot inwestycji
1.2.1. Stan prawny terenu.
Działka nr 24/1 zlokalizowana w Sycowie przy ul. Mickiewicza
stanowi własność Gminy Syców, natomiast użytkowana jest przez
Zamawiającego.
1.2.2. Zakres opracowania.
Niniejsze opracowanie obejmuje swoim zakresem projekt
zagospodarowania działki w części przeznaczonej na utworzenie
i wyposażenie placu zabaw w elementy małej architektury.
1.3.
Stan istniejący.
1.3.1. Położenie.
Teren objęty opracowaniem położony jest w Sycowie przy
ul. Mickiewicza nr 5, na terenie części działki nr 24/1. Teren znajduje
się w bocznej części działki, od strony ul. Komorowskiej.
1.3.2. Ukształtowanie.
Teren przeznaczony na projektowany plac zabaw jest płaski,
kształtem zbliżony do prostokąta. Powierzchnia wyznaczonego terenu
pokryta jest obecnie trawą.
BIURO PROJEKTÓW I WYCEN NIERUCHOMOŚCI DARIUSZ BIERNAT
56-500 Syców, ul. Ogrodowa nr 11a/3, tel./fax 62 785 2057
3
PLAC ZABAW BUDOWANY W RAMACH PROGRAMU „RADOSNA SZKOŁA”
Szkoła Podstawowa nr 2 w Sycowie, ul. Mickiewicza nr 5
1.3.3. Wyposażenie.
Teren wyznaczony pod projektowany plac zabaw jest wolny
od jakichkolwiek budynków i budowli.
1.3.4. Ogrodzenie.
Teren szkoły jest ogrodzony i zabezpieczony przed dostępem
osób postronnych.
1.4.
Stan projektowany.
1.4.1. Założenia programowe.
Zgodnie z założeniami ustalonymi z Zamawiającym – funkcja terenu
przewidziana jest jako ogólnodostępny teren rekreacyjny, wyposażony
w nowe urządzenia zabawowe i elementy małej architektury,
przeznaczone dla dzieci we wczesnym wieku szkolnym.
Dla zwiększenia bezpieczeństwa utworzone zostaną nawierzchnie
tłumiące uderzenia, w miejscach wymaganych normą EN 1176 i EN
1177.
1.4.2. Bilans terenu.
- powierzchnia obszaru opracowania
- powierzchnia terenu z wybudowaną nawierzchnią
elastyczną zgodną z normą EN 1177 w kolorze
pomarańczowym RAL 2011
- powierzchnia terenu z wybudowaną nawierzchnią
elastyczną zgodną z normą EN 1177 w kolorze
ciemnoniebieskim RAL 5003
- powierzchnia zieleni uporządkowanej
246 m²
132 m²
20 m²
95 m²
1.4.3. Roboty ziemne.
Przewiduje się wykonanie robót ziemnych pod ułożenie obrzeży
betonowych oraz wykonanie koryta pod nowe nawierzchnie
elastyczne placu zabaw.
BIURO PROJEKTÓW I WYCEN NIERUCHOMOŚCI DARIUSZ BIERNAT
56-500 Syców, ul. Ogrodowa nr 11a/3, tel./fax 62 785 2057
4
PLAC ZABAW BUDOWANY W RAMACH PROGRAMU „RADOSNA SZKOŁA”
Szkoła Podstawowa nr 2 w Sycowie, ul. Mickiewicza nr 5
1.4.4. Niwelacja terenu.
Przewiduje się zniwelowanie terenu pod przyszłą nawierzchnię
elastyczną. Niwelacja polegać będzie na naniesieniu warstw
podbudowy na fragment wcześniej wykorytowany.
1.4.5. Nawierzchnia elastyczna.
Przewiduje się wykonanie nawierzchni elastycznej spełniającej
wymagania normy EN 1176 i EN 1177.
Nawierzchnia ograniczona będzie obrzeżami chodnikowymi
8*30*100 cm i wykonana będzie z następujących warstw:
- warstwa nawierzchni elastycznej SBR lub EFDM spełniająca
wymagania krytycznego upadku HIC=240 cm, w kolorach
pomarańczowym RAL 2011 i ciemnoniebieskim RAL 5003,
grubości 70 mm,
- podsypka z miału kamiennego frakcji 0-2 mm, grubości 0,5-1,0 cm
- podsypka z klińca frakcji 30-60 mm, grubości 4,0 cm,
- podbudowa z tłucznia kamiennego frakcji 30-60 mm, grubości 10 cm
Wylanie nawierzchni przewiduje się po zamontowaniu elementów
wyposażenia placu zabaw, jednak ostateczne rozwiązanie i kolejność
robót należy uzgodnić z producentem wyposażenia.
1.4.6. Wyposażenie.
Projektuje się wyposażenie placu zabaw w następujący zestaw
urządzeń:
1/. Zestaw zabawowy
2/. Huśtawka podwójna
3/. Bujak
4/. Tablica informacyjna
Uzupełnieniem wyposażenia placu zabaw będą ławki i kosz na śmieci,
które Inwestor zakupił w okresie wcześniejszym.
Wyżej wymienione urządzenia zostały zaczerpnięte z oferty firmy
Educarium sp. z o.o. – dopuszcza się wykorzystanie produktów innego
producenta pod warunkiem, że będą one równoważne z w/w.
BIURO PROJEKTÓW I WYCEN NIERUCHOMOŚCI DARIUSZ BIERNAT
56-500 Syców, ul. Ogrodowa nr 11a/3, tel./fax 62 785 2057
5
PLAC ZABAW BUDOWANY W RAMACH PROGRAMU „RADOSNA SZKOŁA”
Szkoła Podstawowa nr 2 w Sycowie, ul. Mickiewicza nr 5
W/w urządzenia dobrano tak, aby spełniały wymagania
bezpieczeństwa i posiadały stosowne certyfikaty.
Rozmieszczono je w terenie wykorzystując jego najlepsze cechy i
warunki naturalne, a także kierując się zasadą maksymalnego
urozmaicenia i wykorzystania terenu z jednoczesnym zachowaniem
stref bezpieczeństwa dla poszczególnych urządzeń.
Zaleca się, aby montaż urządzeń wykonywała firma produkująca lub
posiadająca doświadczenie i pozwolenie producenta na montaż danego
urządzenia.
1.4.7. Informacja dotycząca bezpieczeństwa i ochrony zdrowia – BIOZ.
Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji
poszczególnych obiektów:
Zakres robót obejmuje wykonanie nawierzchni oraz montaż elementów małej
architektury.
Roboty przy realizacji obiektu prowadzone będą w następującej kolejności:
- Roboty ziemne – zdjęcie humusu, wykonanie koryta, itp.
- Roboty budowlane – wykonanie podbudowy, montaż obrzeży
betonowych i ogrodzenia
- Montaż elementów małej architektury,
- Wykonanie nawierzchni elastycznej.
I. Wykaz istniejących obiektów budowlanych.
Nie występują.
II. Wykaz elementów zagospodarowania działki lub terenu, które mogą stworzyć
zagrożenie bezpieczeństwa i zdrowia ludzi.
Nie występują.
BIURO PROJEKTÓW I WYCEN NIERUCHOMOŚCI DARIUSZ BIERNAT
56-500 Syców, ul. Ogrodowa nr 11a/3, tel./fax 62 785 2057
6
PLAC ZABAW BUDOWANY W RAMACH PROGRAMU „RADOSNA SZKOŁA”
Szkoła Podstawowa nr 2 w Sycowie, ul. Mickiewicza nr 5
III. Wskazania dotyczące przewidywanych zagrożeń występujących podczas
realizacji robót budowlanych, określając skalę i rodzaj zagrożeń oraz miejsce
i czas ich występowania.
1. Załoga zatrudniono na budowie powinna zostać przeszkolona w
zakresie
przepisów bhp.
Przed przystąpieniem do wykonywania robót, kierownik powinien
przeprowadzić szkolenie bhp stanowiskowe.
Zatrudnieni pracownicy powinni być zaopatrzeni w odzież roboczą,
odzież ochronną oraz w osobiste środki ochrony bhp.
2. BHP przy robotach ziemnych:
Rodzaje zagrożeń:
- porażenie prądem elektrycznym w przypadku kolizji z linią
elektryczną
3. BHP przy robotach budowlanych:
Rodzaje zagrożeń:
- porażenie prądem elektrycznym (należy stosować uziom maszyn)
- niebezpieczeństwo wynikające z ruchomych części działających
maszyn i urządzeń (należy stosować osłony zabezpieczające)
- skaleczenie stosowanymi narzędziami
- uderzenie lub otarcie materiałami ściernymi
- uszkodzenie oczu zaprawą, klejem, pyłem
IV. Wskazanie sposobu prowadzenia instruktażu pracowników przed
przystąpieniem
do realizacji robót szczególnie niebezpiecznych.
Nie wymagane.
V. Wskazanie środków technicznych i organizacyjnych, zapobiegających
niebezpieczeństwu wynikającemu z wykonywanych robót budowlanych
w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie,
w tym zapewniających bezpieczną i sprawną komunikację,
umożliwiającą ewakuację na wypadek pożaru, awarii i innych zagrożeń:
Nie wymagane.
