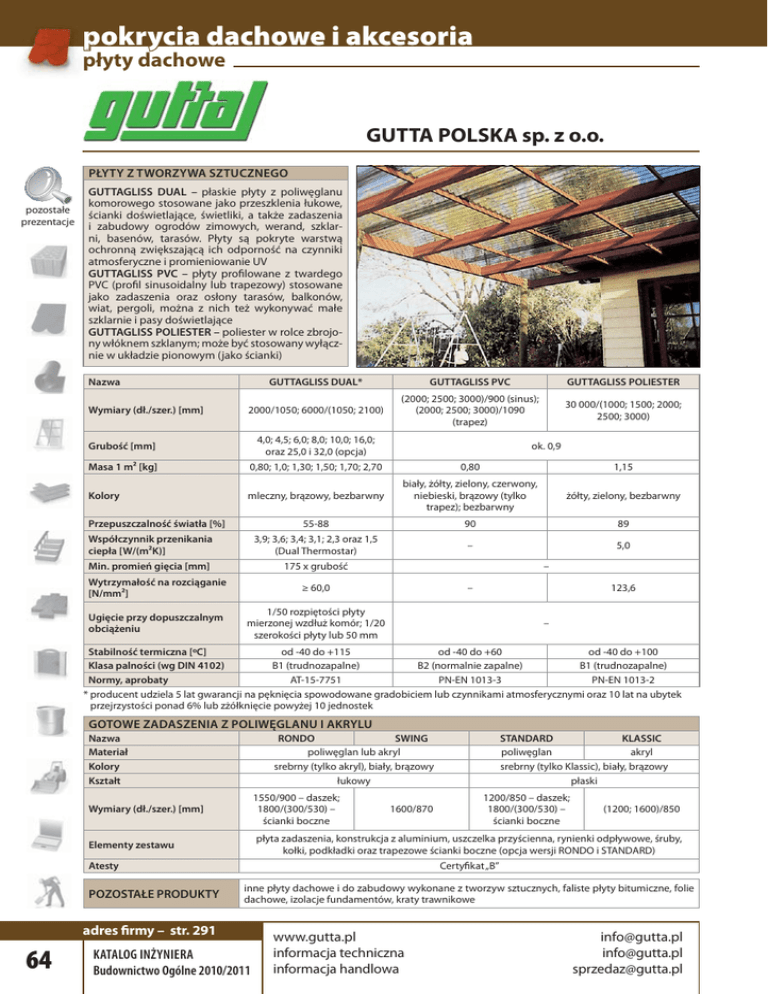

64 pokrycia dachowe i akcesoria p

pokrycia dachowe i akcesoria
p
płyty dachowe
GUTTA POLSKA sp. z o.o.
PŁYTY Z TWORZYWA SZTUCZNEGO
pozostałe
prezentacje
GUTTAGLISS DUAL – płaskie płyty z poliwęglanu
komorowego stosowane jako przeszklenia łukowe,
ścianki doświetlające, świetliki, a także zadaszenia
i zabudowy ogrodów zimowych, werand, szklarni, basenów, tarasów. Płyty są pokryte warstwą
ochronną zwiększającą ich odporność na czynniki
atmosferyczne i promieniowanie UV
GUTTAGLISS PVC – płyty profilowane z twardego
PVC (profil sinusoidalny lub trapezowy) stosowane
jako zadaszenia oraz osłony tarasów, balkonów,
wiat, pergoli, można z nich też wykonywać małe
szklarnie i pasy doświetlające
GUTTAGLISS POLIESTER – poliester w rolce zbrojony włóknem szklanym; może być stosowany wyłącznie w układzie pionowym (jako ścianki)
Nazwa
Wymiary (dł./szer.) [mm]
GUTTAGLISS DUAL*
GUTTAGLISS PVC
GUTTAGLISS POLIESTER
2000/1050; 6000/(1050; 2100)
(2000; 2500; 3000)/900 (sinus);
(2000; 2500; 3000)/1090
(trapez)
30 000/(1000; 1500; 2000;
2500; 3000)
Grubość [mm]
4,0; 4,5; 6,0; 8,0; 10,0; 16,0;
oraz 25,0 i 32,0 (opcja)
Masa 1 m2 [kg]
0,80; 1,0; 1,30; 1,50; 1,70; 2,70
0,80
1,15
mleczny, brązowy, bezbarwny
biały, żółty, zielony, czerwony,
niebieski, brązowy (tylko
trapez); bezbarwny
żółty, zielony, bezbarwny
Kolory
Przepuszczalność światła [%]
ok. 0,9
55-88
90
89
Współczynnik przenikania
ciepła [W/(m2K)]
3,9; 3,6; 3,4; 3,1; 2,3 oraz 1,5
(Dual Thermostar)
–
5,0
Min. promień gięcia [mm]
175 x grubość
Wytrzymałość na rozciąganie
[N/mm2]
≥ 60,0
Ugięcie przy dopuszczalnym
obciążeniu
1/50 rozpiętości płyty
mierzonej wzdłuż komór; 1/20
szerokości płyty lub 50 mm
–
–
123,6
–
Stabilność termiczna [ºC]
od -40 do +115
od -40 do +60
od -40 do +100
Klasa palności (wg DIN 4102)
B1 (trudnozapalne)
B2 (normalnie zapalne)
B1 (trudnozapalne)
Normy, aprobaty
AT-15-7751
PN-EN 1013-3
PN-EN 1013-2
* producent udziela 5 lat gwarancji na pęknięcia spowodowane gradobiciem lub czynnikami atmosferycznymi oraz 10 lat na ubytek
przejrzystości ponad 6% lub zżółknięcie powyżej 10 jednostek
GOTOWE ZADASZENIA Z POLIWĘGLANU I AKRYLU
Nazwa
Materiał
Kolory
Kształt
RONDO
SWING
poliwęglan lub akryl
srebrny (tylko akryl), biały, brązowy
łukowy
Wymiary (dł./szer.) [mm]
1550/900 – daszek;
1800/(300/530) –
ścianki boczne
Elementy zestawu
płyta zadaszenia, konstrukcja z aluminium, uszczelka przyścienna, rynienki odpływowe, śruby,
kołki, podkładki oraz trapezowe ścianki boczne (opcja wersji RONDO i STANDARD)
1600/870
Atesty
POZOSTAŁE PRODUKTY
1200/850 – daszek;
1800/(300/530) –
ścianki boczne
(1200; 1600)/850
Certyfikat „B”
inne płyty dachowe i do zabudowy wykonane z tworzyw sztucznych, faliste płyty bitumiczne, folie
dachowe, izolacje fundamentów, kraty trawnikowe
