zestawienie MOPS Kutno

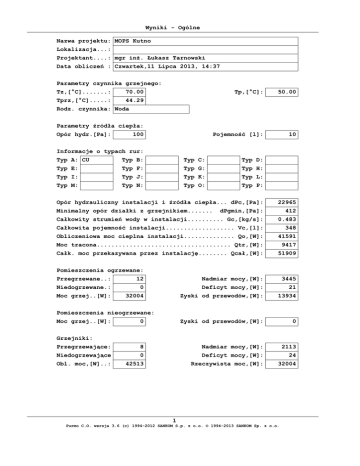

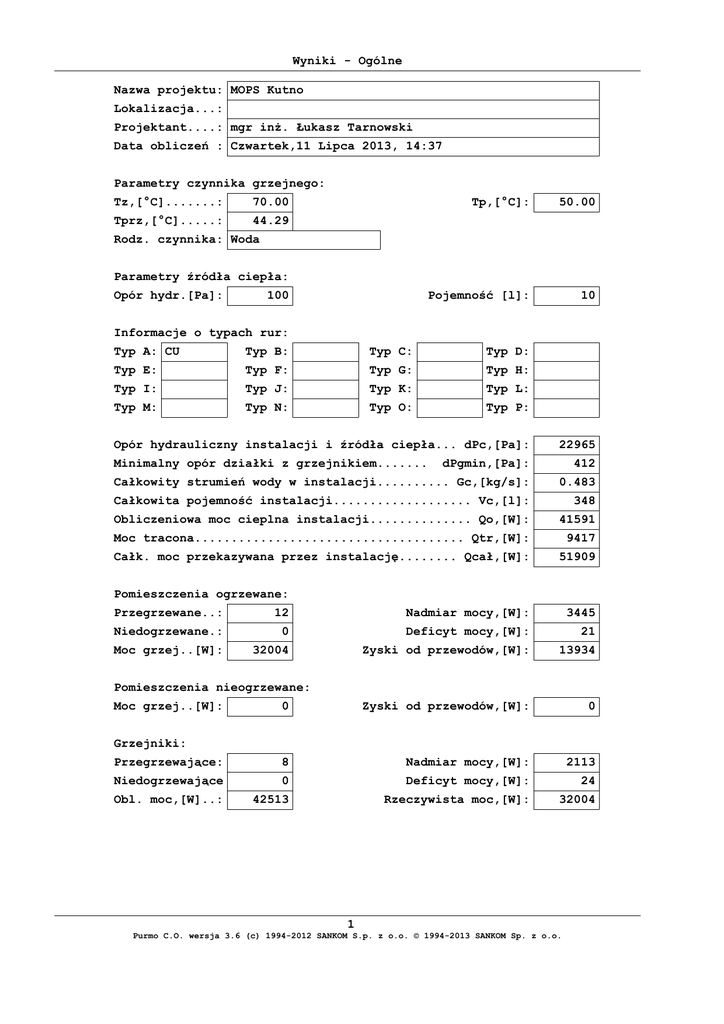

Wyniki - Ogólne
Nazwa projektu: MOPS Kutno
Lokalizacja...:
Projektant....: mgr inż. Łukasz Tarnowski
Data obliczeń : Czwartek,11 Lipca 2013, 14:37
Parametry czynnika grzejnego:
Tz,[°C].......:
70.00
Tprz,[°C].....:
44.29
Tp,[°C]:
50.00
Pojemność [l]:
10
Rodz. czynnika: Woda
Parametry źródła ciepła:
Opór hydr.[Pa]:
100
Informacje o typach rur:
Typ A: CU
Typ B:
Typ C:
Typ D:
Typ E:
Typ F:
Typ G:
Typ H:
Typ I:
Typ J:
Typ K:
Typ L:
Typ M:
Typ N:
Typ O:
Typ P:
Opór hydrauliczny instalacji i źródła ciepła... dPc,[Pa]:
Minimalny opór działki z grzejnikiem.......
22965
dPgmin,[Pa]:
412
Całkowity strumień wody w instalacji.......... Gc,[kg/s]:
0.483
Całkowita pojemność instalacji................... Vc,[l]:
348
Obliczeniowa moc cieplna instalacji.............. Qo,[W]:
41591
Moc tracona..................................... Qtr,[W]:
9417
Całk. moc przekazywana przez instalację........ Qcał,[W]:
51909
Pomieszczenia ogrzewane:
Przegrzewane..:
12
Nadmiar mocy,[W]:
3445
Niedogrzewane.:
0
Deficyt mocy,[W]:
21
Moc grzej..[W]:
32004
Zyski od przewodów,[W]:
13934
0
Zyski od przewodów,[W]:
0
Przegrzewające:
8
Nadmiar mocy,[W]:
2113
Niedogrzewające
0
Deficyt mocy,[W]:
24
Obl. moc,[W]..:
42513
Rzeczywista moc,[W]:
32004
Pomieszczenia nieogrzewane:
Moc grzej..[W]:
Grzejniki:
1
Purmo C.O. wersja 3.6 (c) 1994-2012 SANKOM S.p. z o.o. © 1994-2013 SANKOM Sp. z o.o.
Materiały - Rury
dn
Numer katalogowy
[mm]
Symbol: CU
L
V
M
[m]
[l]
Cena
[kg]
Producent: >VIEGA
Rura Profipress, miedziana.
15×1.5
308.0
35
175
18×1.5
128.7
23
90
22×1.5
98.8
28
85
28×1.5
54.0
27
60
35×1.5
39.2
32
55
Razem
628.7
144
466
Razem
628.7
144
466
2
[zł]
Uwagi
Materiały - Grzejniki
Symbol
n/L
Ilość
dn
Pod.
[szt/m] [szt] [mm]
Symbol: CV11-60
V
M
[l]
Cena
[kg]
[zł]
Producent: PURMO
Grzejnik stalowy płytowy PURMO Ventil Compact CV11, ( dawniej
Rettig-Purmo V11), wysokość H = 600 mm, z wbudowanym zaworem
termostatycznym, typ 165 11 62-66 firmy Oventrop.
Razem
0.40
9
10
DDP
12
70
0.50
1
10
0.50
7
10
DDL
2
10
DDP
12
68
0.60
2
10
DDL
4
23
0.60
10
10
DDP
20
117
0.70
3
10
DDL
7
41
0.70
3
10
DDP
7
41
0.80
2
10
DDL
5
31
0.80
7
10
DDP
19
109
1.00
4
10
DDL
14
78
1.00
1
10
DDP
3
20
1.10
1
10
DDL
4
21
1.10
1
10
DDP
4
21
1.40
5
10
DDL
24
137
1.60
1
10
DDL
5
31
1.60
1
10
DDP
5
31
43.60
58
148
850
Symbol: CV22-50
Producent: PURMO
Grzejnik stalowy płytowy PURMO Ventil Compact CV22, ( dawniej
Rettig-Purmo V22), wysokość H = 500 mm, z wbudowanym zaworem
termostatycznym, typ 165 11 62-66 firmy Oventrop.
Razem
1.60
1
1.60
1
Symbol: CV22-60
10
DDP
8
43
8
43
Producent: PURMO
Grzejnik stalowy płytowy PURMO Ventil Compact CV22, ( dawniej
Rettig-Purmo V22), wysokość H = 600 mm, z wbudowanym zaworem
termostatycznym, typ 165 11 62-66 firmy Oventrop.
Razem
0.60
1
10
DDP
4
20
1.20
1
10
DDP
7
39
1.60
1
10
DDP
10
52
3.40
3
21
111
3
Materiały - Grzejniki
Symbol
n/L
Ilość
dn
Pod.
[szt/m] [szt] [mm]
Symbol: CV33-50
V
M
[l]
Cena
[kg]
[zł]
Producent: PURMO
Grzejnik stalowy płytowy PURMO Ventil Compact CV33, ( dawniej
Rettig-Purmo V33), wysokość H = 500 mm, z wbudowanym zaworem
termostatycznym, typ 165 11 62-66 firmy Oventrop.
Razem
0.80
1
0.80
1
Symbol: CV33-60
10
DDP
6
34
6
34
Producent: PURMO
Grzejnik stalowy płytowy PURMO Ventil Compact CV33, ( dawniej
Rettig-Purmo V33), wysokość H = 600 mm, z wbudowanym zaworem
termostatycznym, typ 165 11 62-66 firmy Oventrop.
Razem
Razem
1.20
1
1.20
10
11
61
1
11
61
64
194
1100
4
DDP
Materiały - Armatura
dn
Numer katalogowy
[mm]
Ilość
Cena
[szt.]
[zł]
Uwagi
Armatura na rurach o symbolu CU
Symbol: HYCOCON DTZ1
Producent: OVENTROP
Regulator różnicy ciśnienia z mosiądzu,
z gw. wewn., PN16,
nr kat. 106 20 **
(dawna nazwa Hycocon DP), utrzymuje stałą różnicę ciśnienia w zakresie dP = 5
do 30 kPa, z króćcem do napełniania i opróżniania instalacji, z łupiną
izolacyjną. Zabudowa regulatora na powrocie regulowanego obiegu.
20
106 20 06
1
Nastawa 12.50
20
106 20 06
1
Nastawa 15.00
Razem
Symbol: HYCOCON VTZ
2
Producent: OVENTROP
Zawór równoważący z gw. wewn., z płynną nastawą wstępną,
nr kat. 106 17 **
(dawna nazwa Hycocon V), z króćcami do pomiaru przepływu, napełniania i
opróżniania instalacji oraz możliwością podłączenia rurki impulsowej do
regulatora różnicy ciśnienia Hycocon DTZ, z łupiną izolacyjną .
20
106 17 06
2
Razem
Symbol: ŁUK90
2
Producent: VIEGA
Łuk 90 st. r/d >= 2.5.
15
78
18
2
22
8
28
4
35
3
Razem
Symbol: MULTIFL F4-2
95
Producent: OVENTROP
Podwójne przyłącze grzejnikowe MULTIFLEX F z nyplami 1/2" do grzejników
zaworowych (dolnozasilanych), z odcięciem,z nastawą wstępną, z funkcją
opróżniania i napełniania, kątowe, miękkouszczelniane, nr kat.101 59 94.
Zalecane przez producenta.
15
101 59 94
64
Razem
Symbol: ZAW KUL
64
Producent:
Zawór kulowy (przyjmować tylko w przypadku braku urządzenia konkretnej firmy).
32
2
Razem
2
Razem
165
5
