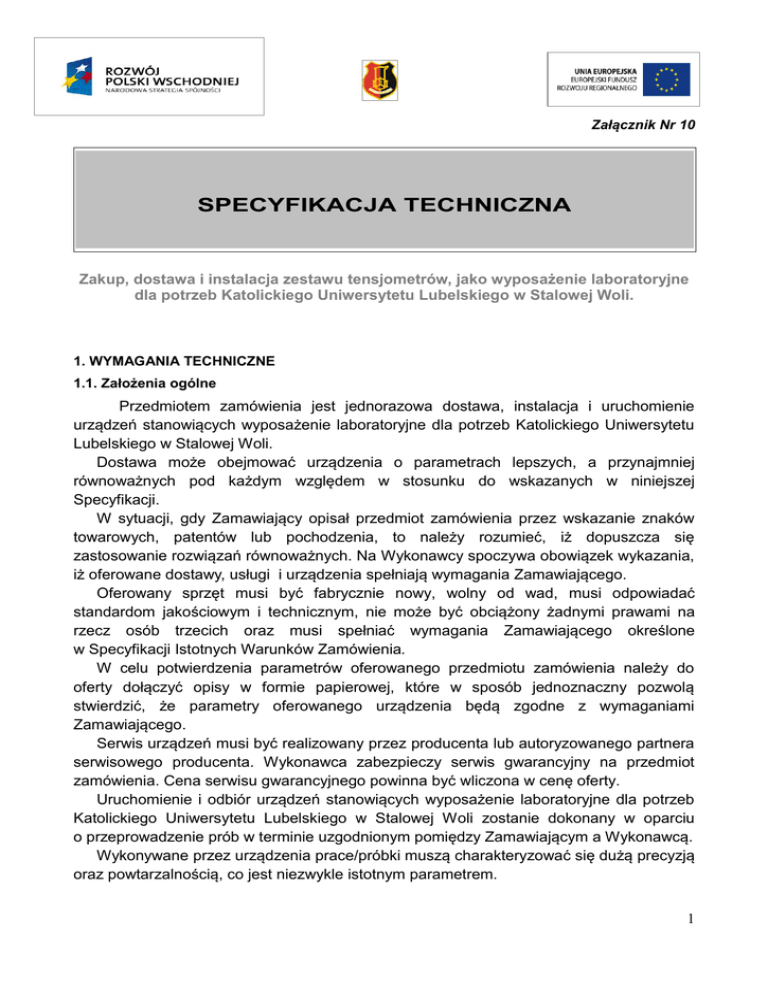

Załącznik Nr 10
SPECYFIKACJA TECHNICZNA
Zakup, dostawa i instalacja zestawu tensjometrów, jako wyposażenie laboratoryjne
dla potrzeb Katolickiego Uniwersytetu Lubelskiego w Stalowej Woli.
1. WYMAGANIA TECHNICZNE
1.1. Założenia ogólne
Przedmiotem zamówienia jest jednorazowa dostawa, instalacja i uruchomienie
urządzeń stanowiących wyposażenie laboratoryjne dla potrzeb Katolickiego Uniwersytetu
Lubelskiego w Stalowej Woli.
Dostawa może obejmować urządzenia o parametrach lepszych, a przynajmniej
równoważnych pod każdym względem w stosunku do wskazanych w niniejszej
Specyfikacji.
W sytuacji, gdy Zamawiający opisał przedmiot zamówienia przez wskazanie znaków
towarowych, patentów lub pochodzenia, to należy rozumieć, iż dopuszcza się
zastosowanie rozwiązań równoważnych. Na Wykonawcy spoczywa obowiązek wykazania,
iż oferowane dostawy, usługi i urządzenia spełniają wymagania Zamawiającego.
Oferowany sprzęt musi być fabrycznie nowy, wolny od wad, musi odpowiadać
standardom jakościowym i technicznym, nie może być obciążony żadnymi prawami na
rzecz osób trzecich oraz musi spełniać wymagania Zamawiającego określone
w Specyfikacji Istotnych Warunków Zamówienia.
W celu potwierdzenia parametrów oferowanego przedmiotu zamówienia należy do
oferty dołączyć opisy w formie papierowej, które w sposób jednoznaczny pozwolą
stwierdzić, że parametry oferowanego urządzenia będą zgodne z wymaganiami
Zamawiającego.
Serwis urządzeń musi być realizowany przez producenta lub autoryzowanego partnera
serwisowego producenta. Wykonawca zabezpieczy serwis gwarancyjny na przedmiot
zamówienia. Cena serwisu gwarancyjnego powinna być wliczona w cenę oferty.
Uruchomienie i odbiór urządzeń stanowiących wyposażenie laboratoryjne dla potrzeb
Katolickiego Uniwersytetu Lubelskiego w Stalowej Woli zostanie dokonany w oparciu
o przeprowadzenie prób w terminie uzgodnionym pomiędzy Zamawiającym a Wykonawcą.
Wykonywane przez urządzenia prace/próbki muszą charakteryzować się dużą precyzją
oraz powtarzalnością, co jest niezwykle istotnym parametrem.
1
Urządzenie musi spełniać wymagania dyrektywy "Nowego Podejścia UE” znak CE.
Wykonawca jest zobowiązany do dostarczenie dokumentacji budowlanej, montażowej i
przyłączeniowej jeżeli dostarczany przedmiot zamówienia opisany Specyfikacją
techniczną, posiada takie wymagania nie później niż 30 dni przed planowanym terminem
dostawy.
1.2. Podstawowe wymagania techniczne:
Lp.
1
2
Nazwa parametru
Metoda działania
Rama bazowa
Wielkość parametru
(nie gorszy niż lub
równoważny)
Analiza kształtu kropli wiszącej,
spoczywającej, meniskowa; metody
wagowe/siłowe pierścienia Du
Nouy’a, płytki Wilhelmy’ego
Rama bazowa z zimnym źródłem
światła LED i opcjami kontroli
temperatury
Kamera
a)
3
b)
c)
Kamera o zmiennej szybkości rejestracji od min. 100
fps z rozdzielczością min.656 x 494 do min. 420 fps z
rozdzielczością min. 656 x 150 z dodatkową optyką
powiększającą min 0.7- 4.5 ustawiana manualnie
Transfer obrazów z kamery oparty na łączu FireWire
Rejestracja pojedynczych obrazów oraz możliwość
exportu serii obrazów danego eksperymentu w
postaci filmu
Możliwość rozszerzenia układu o kamerę min. 1550
fps
Stolik próbki
d)
4
a)
zmotoryzowane poruszaniem w osi X zakres min. 150
mm, rozdzielczość min 0.1 mm,
b)
manualne, precyzyjne poruszanie w osiach Y i Z
Dyspenser
Automatyczny dyspenser pojedynczej cieczy oparty
na precyzyjnej strzykawce max. 1ml z igłą gauge 14
a)
wraz ze zautomatyzowanym pionowym poruszaniem
uchwytu dyspensera
5
b)
Rozdzielczość dyspensera min. 0.1 ul
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
c)
Manualny dyspenser strzykawkowy max 1ml z igłą
gauge 22
TAK
d)
Igły pomiarowe stalowe gauge 14, 22, 30, igła
TAK
2
Lp.
Nazwa parametru
Wielkość parametru
(nie gorszy niż lub
równoważny)
haczykowata
e)
Możliwość rozszerzenia o automatyczny dyspenser
pipetowy z wymiennymi końcówkami pipetowymi
TAK
f)
Możliwość rozszerzenia o pikolitryczny dyspenser do
pomiarów na małych powierzchniach i włóknach
TAK
Oprogramowanie
Oprogramowanie sterujące i analizujące
umożliwiające pomiar:
Statycznego kąta zwilżania, napięcia
powierzchniowego i międzyfazowego, swobodnej
a)
energii powierzchniowej, dynamicznego kata
zwilżania metodami kropli spoczywającej, wiszącej i
meniskowej, uwiezionego pęcherzyka. Wyznaczanie
wielkości kropli i powierzchni styku kropli.
b)
c)
Opcja automatycznej detekcji linii bazowej
Dopasowania: wielomianowe, Basforth-Adams,
dopasowanie okręgiem, Young-Laplace z algorytmem
automatycznej linii bazowej
TAK
TAK
Kalkulacja swobodnej energii powierzchniowej oparta
na równaniach:
 Zisman
6
d)

OWRK/ rozszerzony Fowkes

Wu

Acid-Base

Equation of State

Schultz 1

Schultz 2
Biblioteka danych cieczy i ciał stałych
Opcja manualnego wyznaczania krytycznego stężenia
f)
micellarnego
g)
Pomiar gęstości
Zakresy pomiarowe
Metod optycznych:
Kąty min. 0-180°, dokładność min. ±0.1
a)
e)
7
TAK
b)
Napięcie min. 0.01-1000 mN/m , dokładność min.
±0.01
TAK
TAK
TAK
TAK
TAK
3
Lp.
Nazwa parametru
c)
Pole widzenia (przekątna) min. 2- 12.8 mm
Metod siłowych/wagowych
Napięcie min. 0.01-1000 mN/m , dokładność min.
a)
±0.01
Rozdzielczość pomiaru siły min. 0.1 µN
3
Opcja pomiaru gęstości w zakresie min. 0-2.2 g/cm , z
c)
3
rozdzielczością min. 0.0001 g/cm
d)
Maksymalne obciążenie min. 5 g
e)
Rozdzielczość wagi min. 0.01 mg
Szybkość poruszania stolika próbki min. 0.01-500
f)
mm/min
g)
Zakres przesuwu stolika min. 0-75 mm
Komora pomiarowa termostatowa na dowolnym termostatem
cieczowym (nie zawartym w zestawie). Zakres
temperaturowy min. 70 st.C
b)
8
Moduł pulsacyjny do pomiarów reologicznych – wyznaczanie
właściwości viskoelastycznych na granicach fazowych cieczpowietrze, ciecz- ciecz
9
a)
b)
Automatyczne pomiary dla różnych częstotliwości z
łatwym dopasowaniem amplitudy i częstotliwości dla
danego eksperymentu
Kalkulacja z procesu zwiększania i zmniejszania
objętości kropli parametrów lepkospręzystych, modułu
elastyczności i lepkościowego
Modułowa budowa umożliwiająca rozszerzenie układu o:
10
a)
Stolik przechyłowy do pomiarów dynamicznego kąta
zwilżania
Zestaw powinien zawierac: pierścień duNouy’a 2 szt,
platynowa płytkę Wilhelmy’ego 1 szt.,
10 szt. naczyń pomiarowych dopasowanych do płaszcza
termostatującego, kulkę kalibracyjna z certyfikatem wymiarów
System pomiarowy dostarczany z certyfikatem CE
b)
11
12
Moduł topograficzny pozwalający na obrazowanie
optyczne, 2D i 3D obszaru przed położeniem na nim
kropli. Automatyczną korekcję pomiarów kąta
zwilżania i swobodnej energii powierzchniowej na
podstawie pomiaru nierówności powierzchni.
Wielkość parametru
(nie gorszy niż lub
równoważny)
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
4
1.3. Wymagania dodatkowe:
Lp.
1.
2.
3.
4.
5.
6.
7.
Nazwa
Opis
Dwuetapowe szkolenie dla pracowników Zamawiającego
Szkolenie (min. 3 dni) w zakresie obsługi przyrządu, urządzeń
dodatkowych i pakietów oprogramowania w miejscu
a)
użytkowania aparatury w terminie uzgodnionym przez obie
strony (dla min. 2 osób)
Szkolenie (min. 5 dni) aplikacyjne w zakresie zaawansowanej
obsługi urządzeń i użytkowania oprogramowania w miejscu
b)
użytkowania aparatury w terminie uzgodnionym przez obie
strony (dla min. 2 osób)
TAK
Instrukcja obsługi i dokumentacja techniczna w języku polskim.
TAK
Zestaw części zużywających się i akcesoriów do pracy przez co
najmniej 12 miesiące.
Posiadanie serwisu technicznego i analitycznego na terenie Polski.
1
Czas reakcji serwisu nie dłuższy niż 48 godzin
Udokumentowane instalacje w Polsce co najmniej trzech urządzeń
oferowanego typu w ciągu ostatnich trzech lat
Gwarancja liczona od dnia podpisania protokołu odbioru
TAK
TAK
TAK
TAK
TAK
TAK
minimum 12 m-cy
1.4. Dostawa i instalacja:
Dostawa i instalacja: Wykonawca zobowiązany będzie do transportu, rozładunku
wraz z wniesieniem do wskazanych przez Zamawiającego pomieszczeń budynku
administracyjno-dydaktyczno-socjalnego KUL przy ul. Kwiatkowskiego w Stalowej Woli,
podłączenia, instalacji, konfiguracji i uruchomienia zamawianego sprzętu.
Koszt transportu, załadunku i rozładunku, montażu/instalacji oraz konfiguracji
i uruchomienia zamawianego sprzętu ponosi Wykonawca.
1
Czas reakcji serwisu jest to okres czasu, jaki upływa od chwili zgłoszenia awarii do momentu przyjazdu serwisanta do
miejsca zainstalowania urządzenia. Dotyczy to sytuacji, w której niemożliwe jest usunięcie awarii (usterki) na drodze
konsultacji telefonicznych
