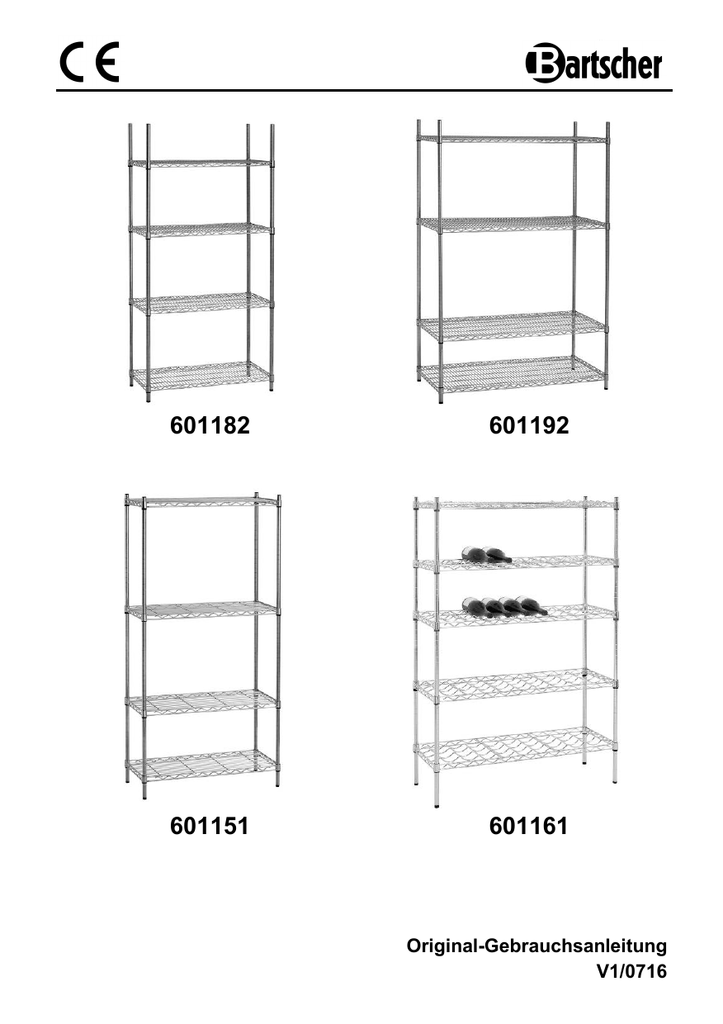

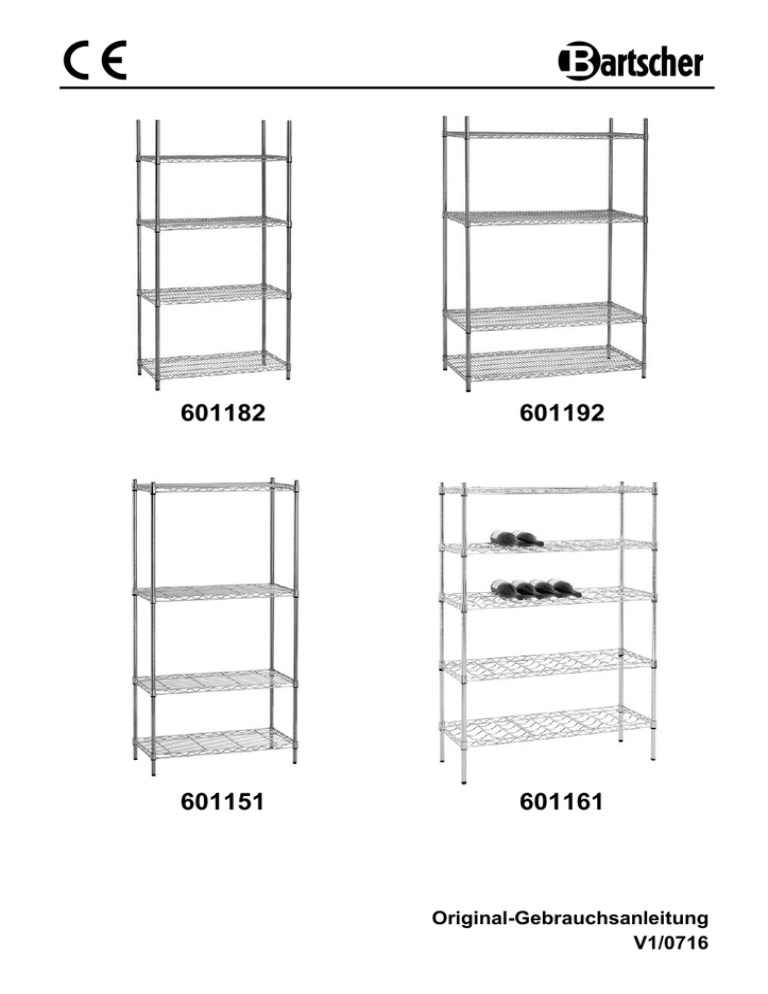

Original-Gebrauchsanleitung V1/0716

601182
601192
601151
601161
Original-Gebrauchsanleitung
V1/0716
PL
OPIS PRODUKTU
Parametry techniczne
Nazwa
Regał magazynowy
Regał magazynowy 4500
Nr art.:
601182
601192
Stal chromowana
Stal chromowana
Materiał:
Wykonanie:
Wymiary (mm):
Waga:
4 półki z regulowaną wysokością
wykonanie półek: kratownica
zestaw składający się z:
4 półek,
4 słupków narożnych
system nasadowy, łatwy montaż
szer. 910 x gł. 460 x wys. 1845
szer. 1210 x gł. 610 x wys. 1840
14,3 Kg
23,5 Kg
Nośność:
200 kg,
równomiernie rozłożone
maks. 500 kg w sumie,
125 kg na półkę
Nazwa
Regał biurowy
Regał na wino
Nr art.:
601151
601161
Stal chromowana
Stal chromowana
Materiał:
Wykonanie:
Wymiary (mm):
Waga:
Nośność:
4 półki z regulowaną
wysokością
wykonanie półek:
kratownica
zestaw składający się z:
4 półek,
4 słupków narożnych
system nasadowy, łatwy
montaż
5 półek z regulowaną
wysokością
wykonanie półek:
kratownica z 9 wyjęciami na
butelki na każdej półce
zestaw składający się z:
5 półek,
4 słupków narożnych
system nasadowy, łatwy
montaż
szer. 750 x gł. 350 x wys.1520
szer. 900 x gł. 350 x wys. 1390
10,3 kg
12,5 kg
150 kg,
równomiernie rozłożone
ok. 100-130 butelek
Zastrzega się możliwość zmian technicznych!
- 41 -
Lista części / zakres dostawy
1
3
2
4
5
1 Słupek narożny (4)
2 Złączka do elementów słupka
narożnego (4)
3 Półka (4 lub 5)
Półki (4)
Nr art.: 601151/601182/601192
4 Zatrzaski plastikowe (16 lub 20)
5 Nóżki do wyrównania wysokości
(niwelowania) regału (4)
Półki (5)
Nr art.: 601161
Każda z 9 wyjęciami na butelki
- 42 -
MONTAŻ
Montaż słupków
1) Wszystkie cztery słupki składają się z dwóch części i należy je skręcić ze sobą za
pomocą złączek z gwintem, które przykręcone są do jednej z dwóch części słupka.
Górna część słupka posiada u góry plastikową nakładkę, część dolna słupka
posiada na spodzie możliwość wyrównania wysokości.
Obydwie części słupka skręcić ze sobą zgodnie z kierunkiem ruchu wskazówek
zegara. Jeżeli obie części słupka nie dają się łatwo połączyć, sprawdzić, czy
prawidłowo zostały złożone obie części gwintu.
Przymocowanie półki
2) Jako pierwszą zamontować do słupków narożnych
dolną półkę. Zalecamy przymocowanie półki dolnej
nie wyżej niż 15 cm nad podłogą.
Na żądanej wysokości zatrzasnąć stożkowe zatrzaski
plastikowe w rowkach na słupkach w taki sposób, aby
węższa końcówka zatrzasków skierowana była do
góry,a grubsza końcówka skierowana była na dół.
3) Pólkę przechylić delikatnie na bok i wsunąć górne
części czterech słupków (z plastikowymi zaślepkami)
przez otwory w narożach półki aż do plastikowych
zatrzasków.
4) Ustawić regał pionowo. Nacisnąć mocno
półkę w jej narożach, aby upewnić się, że
półka jest mocno ułożona na plastikowych
zatrzaskach.
- 43 -
Dalszy montaż
5) Przymocować na żądanej wysokości 4 plastikowe
zatrzaski na następną półkę. Półkę zsunąć od
góry po słupkach na plastikowe zatrzaski i
ponownie mocną ją nacisnąć.
6) Powtórzyć krok 5) przy kolejnych półkach.
7) W celu wyrównania wysokości (niwelowania)
regału wkręcać lub wykręcać nóżki w dolnych
częściach słupków.
Regał jest teraz całkowicie złożony.
Wskazówka: montaż może ułatwić użycie gumowego młotka.
Czyszczenie
•
Regał należy czyścić regularnie przy zastosowaniu miękkiej, wilgotnej ściereczki,
na koniec regał dokładnie wytrzeć.
OSTROŻNIE!
Nigdy nie stosować żrących lub szorujących środków czyszczących,
które mogłyby uszkodzić chromowaną powierzchnię regału.
