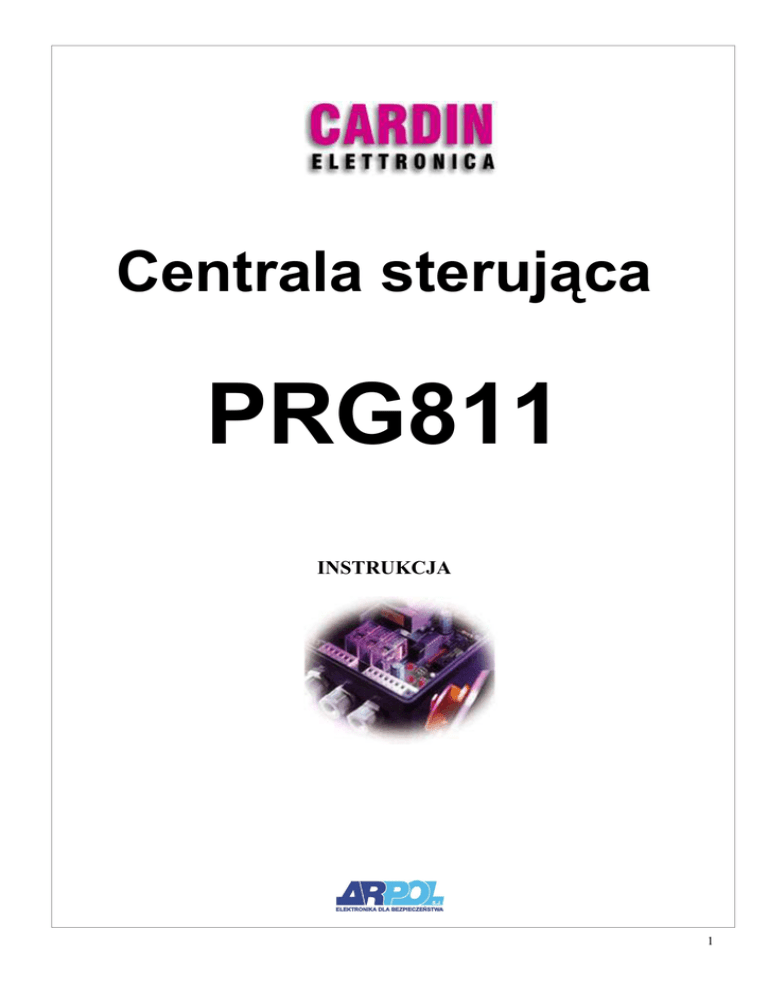

Centrala sterująca
PRG811
INSTRUKCJA
1
Opis
Centrala sterownicza jest urządzeniem elektronicznym dla sterowania systemami automatycznego otwierania i zamykania. Do
podstawowych zalet centrali należy zaliczyć: zintegrowane obwody elektroniczne, pamięć EEPROM, dużą ilość funkcji, wizualizację
LED (wyświetlacz i diody) stanu pracy centrali oraz osłonę wyprowadzeń kabli.
Centrala umożliwia pracę systemu w trzech trybach:
a) automatycznym - impuls startu  otwarcie  stop  zamknięcie.
b) pół-automatycznym - impuls otwarcia  impuls zamknięcia,
c) ręczny - ciągły sygnał otwarcia/zamknięcia.
Centrala wyposażona jest w złącze szeregowe, służące do zainstalowania karty odbiornika radiowego - 2 kanałowego.
Dane techniczne
Centrala może sterować napędami (max. 2x470W) dla:
- barier drogowych
- bram uchylnych, jedno i dwuskrzydłowych
- bram przesuwnych
- drzwi przemysłowych
- drzwi garażowych
Parametry techniczne
Zasilanie
220-230V /50-60Hz
Pobór prądu
4,6A
Max. moc silnika
2x470W
Temperatura pracy
-20 do +55C
Wymiary
(wys x szer x gr) 175x140x85mm
Opis wyjść centrali
1,2 – wejście dla anteny karty odbiornika zdalnego sterowania
3,7 – TAL otwierania ograniczone tzw. „furtka” (tylko dla silnika 1) NO
4,7 – TA otwieranie NO
5,7 – TC zamykanie NO
6,7 – TD otwieranie/zamykanie NO
7 i 8 – masa wspólna dla wszystkich wejść
9,12 – TB blokowanie NC
10,13 FTC-I (kontakt NC) - dla urządzeń zewnętrznych np. bariera podczerwieni; otwarcie tego styku powoduje inwersję
dotychczasowej pracy. np. podczas zamykania ramienia nastąpi przerwanie wiązki bariery podczerwieni, ramię zatrzyma się, a
następnie rozpocznie cykl otwierania.
11,14 FTC-S (kontakt NC) - dla urządzeń zewnętrznych np. bariera podczerwieni; otwarcie tego styku powoduje zablokowanie pracy
silnika
podczas
otwierania
jak
i zamykania; po usunięciu przerwy ramię kontynuuje swój ruch.
12,13,14 – masa wspólna dla wszystkich wejść
15,16 wyjście drugiego kanału radiowej karty odbiorczej 2 kanałowej
17,19 FCA_1 - (kontakt NC) krańcówka otwarcia dla silnika 1
18,19 FCC _1 -(kontakt NC) krańcówka zamknięcia dla silnika 1
20,22 FCA_2 - (kontakt NC) krańcówka otwarcia dla silnika 2
21,22 FCC _2 - (kontakt NC) krańcówka zamknięcia dla silnika 2
23,24 LS24Vac – wyjście 24V/3W, napięcie pojawia się w trakcie otwierania/zamykania
25,22 ELS 12Vac - wyjście 12V dla elektrozaczepu blokującego (załączane w czasie otwarcia)
26,22 24Vac/10W - wyjście do zasilania zewnętrznych urządzeń (np. bariery podczerwieni)
27-28 Nocne oświetlenie 220-230V/40W
29-30 światła ostrzegawcze 220-230V/40W
31-33 Silnik 2 M2
34-36 Silnik 1 M1
37-38 zasilanie centrali 220/230V 50/60Hz
39 uziemienie centrali
40,41 uziemienie
2
Opis płyty elektroniki
P
DS1 – wyświetlacz LED
J1 – wybór pracy ręcznej (normalnie otwarte)
F1 – 3,15A bezpiecznik (zabezpieczenie 220V)
F2 – 1A bezpiecznik (zabezpieczenie 24V)
F3 – 1,6A bezpiecznik
LD1 – LED bezpieczeństwa – przycisk blokujący TB
LD2 – LED bezpieczeństwa – bariera podczerwieni inwersyjna FTCI
LD3 – LED bezpieczeństwa – bariera podczerwieni stop FTCS
LD3 – LED bezpieczeństwa – bariera podczerwieni stop FTCS
LD4 – LED bezpieczeństwa - sygnalizuje załączenie wejścia FCC-1 „krańcówka” zamknięcia M1
LD5 – LED bezpieczeństwa - sygnalizuje załączenie wejścia FCA-1 „krańcówka” otwarcia M1
LD6 – LED bezpieczeństwa - sygnalizuje załączenie wejścia FCC-2 „krańcówka” zamknięcia M2
LD7 – LED bezpieczeństwa - sygnalizuje załączenie wejścia FCA-2 „krańcówka” otwarcia M2
LD8 – LED wskaźnik - sygnalizuje sterowanie ręczne
LD9 – LED wskaźnik - przycisk otwarcia aktywny
LD10 – LED wskaźnik - przycisk zamknięcia aktywny
LD11 – LED wskaźnik - zasilanie
PROG – przycisk programowania
SEL – przycisk wyboru funkcji
R1 – wejście dla karty odbiornika radiowego
CSER – interfejs szeregowy (opcja)
3
WSKAZANIA WYŚWIETLACZA DS1
alarm w przypadku załączenia równoległego dwóch „krańcówek” FCC i FCA
błąd wprowadzonych parametrów
tryb programowania czasu blokady (dla: TB, FTC_I, FTC_S)
określania konfiguracji systemu
etap przejściowy między trybami programowania
ustawianie momentu obrotowego (wartość 1)
programowanie czasu pracy
tryb otwierania
blokada
czas stopu przed zamknięciem (jeśli opcja aktywna)
tryb zamykania
4
Procedura programowania
Przed rozpoczęciem upewnij się, że brama jest zamknięta; wyświetlacz LCD jest
wyłączony i świecą się diody L4, L5, L7, L8. Dioda L6 jest wyłączona („krańcówka”
jest aktywowana).
Przytrzymaj przycisk „PROG” dłużej niż 4 sekundy: litera „d” pojawi się na
wyświetlaczu „D1” (jest to tryb definiowania ustawień).
Po około 1 sekundzie procedura programowania rozpoczyna się od kroku „1” – pojawi
się na wyświetlaczu.
Jeżeli jest to pierwsze programowanie systemu (EEPROM nie zaprogramowany)
żaden z parametrów nie jest ustawiony – numer każdego kroku programowania
pojawi się na wyświetlaczu; jeśli programowanie jest wykonywane na systemie, który
został zaprogramowany, pulsowanie będzie zależało od wartości zapisanej w pamięci
EEPROM – jeśli uaktywniona (poprzednio wprowadzone parametry będą
sprawdzane). Naciśnij przycisk „PROG” w celu zmiany ustawień.
Jak widać na rysunkach 4 i 5, naciskając przycisk „PROG”, gdy wyświetlacz nie
pulsuje powodujemy jego pulsowanie. Ta operacja może być powtarzana, aż do
momentu, kiedy uzyskamy pożądane ustawienie.
Naciskając przycisk „SEL” przechodzimy do następnego poziomu programowania.
Nie możliwe jest powrócenie poprzedniego poziomu programowania przez cofnięcie –
należy „przewinąć” poziomy i zacząć od nr „1”.
UWAGA: Podczas przyciśnięcia przycisku „SEL” dioda „LD8” pozostaje zapalona.
Po dziesiątym poziomie, wyświetli się numer „0”, naciśnij przycisk „SEL” i przejdziesz
do poziomu pokazanego na rysunku nr 8, który jest rozdzieleniem między konfiguracją
systemu, a definiowaniem czasu pracy.
-
Teraz mamy trzy możliwości:
po około 20 sekundach (bez przyciskania jakichkolwiek przycisków) programator zapisuje ustawione
parametry i wychodzi z trybu programowania.
naciśnięcie przycisku „SEL” powoduje powrót do poziomu „1”,
naciśnięcie przycisku „PROG” powoduje przejście do następnego poziomu.
KROK
PROGRAMU
CYFRA ŚWIECI NA STAŁE
CYFRA MRUGA
1
Brama pojedyncza
Brama podwójna
2
Brama skrzydłowa
Brama przesuwna
3
-
-
4
Elektrozaczep
Brak elektrozaczepu
5
Wejście TD pracuje w trybie
otwarcie/zamknięcie(*
Wejście TD pracuje w trybie
otwarcie/stop zamknięcie/stop
6
Automatyczne zamknięcie
Bez automatycznego
zamknięcia
7
Przedbłysk uaktywniony
Brak przedbłysku
8
Skrzydło 1 –z krańcówką
Skrzydło 1 – bez krańcówki
9
Skrzydło 2 –z krańcówką
Skrzydło 2 – bez krańcówki
5
0
Lampa ostrzegawcza- światło
ciągłe
Lampa ostrzegawcza - światło
przerywane
*) Zmiana kierunku ruchu aktywna jest tylko w trakcie zamykania.
OPCJE TYLKO DLA OPROGRAMOWANIA CENTRALI W WERSJI P811_V30 (zobacz naklejkę na procesorze „P”).
A
FTCI aktywne nawet w
przypadku zablokowania(**
FTCI aktywne tylko w trakcie
zamykania
B
Stało-świecąca lampa
ostrzegawcza
Przerywana lampa
ostrzegawcza (***
**) komendy nie będą odbierane w trakcie gdy działa bariera podczerwieni (alarm) i centrala jest zablokowana
***) mruga wolno w trakcie otwierania, szybko w czasie zamykania, pozostaje włączona gdy brama jest zablokowana w pozycji
otwarcia i wyłączona gdy brama jest całkowicie zamknięta.
Programowanie ogranicznika napięcia
Naciśnij przycisk „PROG” w momencie pokazanym na rysunku nr 8, nastąpi
przejście w tryb programowania ogranicznika napięcia.
Wartości z przedziału 1-5, pokazywane na wyświetlaczu odpowiadają
minimalnym ustawieniom (litera „P” i cyfra „1” będą wyświetlane naprzemiennie).
Każdy raz, kiedy przycisk „SEL” zostanie naciśnięty wartość wzrasta o 1; zaraz
po osiągnięciu „5” naciśnij „SEL”, wyświetlacz pokaże symbol
, naciśnij
ponownie „SEL”, a nastąpi powrót do „1”. Wskazanie na wyświetlaczu będzie
naprzemienne jeśli wartość nie zostanie wybrana – stała gdy została wybrana.
Naciśnij przycisk „PROG” zostanie ustawiona wartość na wyświetlaczu: w celu
zmiany wartości naciśnij „SEL” i ponownie „PROG”.
Kiedy pojawi się symbol
naciśnij „PROG” nastąpi przejście do ostatniego
poziomu programowania (ustawianie czasu pracy). Jeżeli zamiast tego
poczekasz 20 sekund centrala zapisze ustawione parametry i wyjdzie z trybu
programowania.
Programowanie czasu pracy
Naciśnięcie przycisku „PROG” powoduje przejście do opcji programowania czasu pracy. Pojawi się na wyświetlaczu litera „t”
Po około 2 s znak zniknie. Od tego momentu przycisk „PROG” uaktywniony jest do programowania czasów (patrz tabela poniżej).
Wyzwolenie
przycisku „PROG”
BRAMA
POJEDYNCZA
BRAMA
BRAMA DWUPRZESUWNA
SKRZYDŁOWA
DWA SKRZYDŁA
Pierwsze
Czas otwarcia
Otwarcie bram
Otwarcie skrzydła
bramy
1i2
1 – stałe
opóźnienie dla
skrzydła 2 (2s)
Drugie
Start czasu stopu Zatrzymanie
Zatrzymanie
bramy 1
skrzydła 1
Trzecie
Koniec stopu i
Zatrzymanie
Zatrzymanie
zamknięcie bramy bramy 2 i start
skrzydła 2 i start
czasu stopu
czasu stopu
Czwarte
Zamknięcie bramy Koniec czasu
-1i2
stopu i zamknięcie
skrzydła 2
Piąte
Koniec opóźnienia
-zamknięcia –
zamknięcie
skrzydła 1
UWAGA: Maksymalny czas stopu – 300s.
