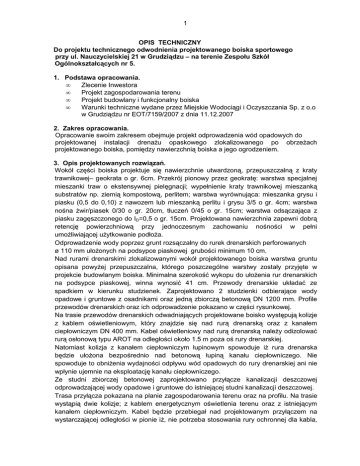

OPIS TECHNICZNY
Do projektu technicznego odwodnienia projektowanego boiska sportowego
przy ul. Nauczycielskiej 21 w Grudziądzu – na terenie Zespołu Szkół
Ogólnokształcących nr 5.
1. Podstawa opracowania.
•
Zlecenie Inwestora
•
Projekt zagospodarowania terenu
•
Projekt budowlany i funkcjonalny boiska
•
Warunki techniczne wydane przez Miejskie Wodociągi i Oczyszczania Sp. z o.o
w Grudziądzu nr EOT/7159/2007 z dnia 11.12.2007
2. Zakres opracowania.
Opracowanie swoim zakresem obejmuje projekt odprowadzenia wód opadowych do
projektowanej instalacji drenaŜu opaskowego zlokalizowanego po obrzeŜach
projektowanego boiska, pomiędzy nawierzchnią boiska a jego ogrodzeniem.
3. Opis projektowanych rozwiązań.
Wokół części boiska projektuje się nawierzchnie utwardzoną, przepuszczalną z kraty
trawnikowej– geokrata o gr. 6cm. Przekrój pionowy przez geokratę: warstwa specjalnej
mieszanki traw o ekstensywnej pielęgnacji; wypełnienie kraty trawnikowej mieszanką
substratów np. ziemią kompostową, perlitem; warstwa wyrównująca: mieszanka grysu i
piasku (0,5 do 0,10) z nawozem lub mieszanką perlitu i grysu 3/5 o gr. 4cm; warstwa
nośna Ŝwir/piasek 0/30 o gr. 20cm, tłuczeń 0/45 o gr. 15cm; warstwa odsączająca z
piasku zagęszczonego do ID=0,5 o gr. 15cm. Projektowana nawierzchnia zapewni dobrą
retencję powierzchniową przy jednoczesnym zachowaniu nośności w pełni
umoŜliwiającej uŜytkowanie podłoŜa.
Odprowadzenie wody poprzez grunt rozsączalny do rurek drenarskich perforowanych
ø 110 mm ułoŜonych na podsypce piaskowej grubości minimum 10 cm.
Nad rurami drenarskimi zlokalizowanymi wokół projektowanego boiska warstwa gruntu
opisana powyŜej przepuszczalna, którego poszczególne warstwy zostały przyjęte w
projekcie budowlanym boiska. Minimalna szerokość wykopu do ułoŜenia rur drenarskich
na podsypce piaskowej, winna wynosić 41 cm. Przewody drenarskie układać ze
spadkiem w kierunku studzienek. Zaprojektowano 2 studzienki odbierające wody
opadowe i gruntowe z osadnikami oraz jedną zbiorczą betonową DN 1200 mm. Profile
przewodów drenarskich oraz ich odprowadzenie pokazano w części rysunkowej.
Na trasie przewodów drenarskich odwadniających projektowane boisko występują kolizje
z kablem oświetleniowym, który znajdzie się nad rurą drenarską oraz z kanałem
ciepłowniczym DN 400 mm. Kabel oświetleniowy nad rurą drenarską naleŜy odizolować
rurą osłonową typu AROT na odległości około 1.5 m poza oś rury drenarskiej.
Natomiast kolizja z kanałem ciepłowniczym łupinowym spowoduje iŜ rura drenarska
będzie ułoŜona bezpośrednio nad betonową łupiną kanału ciepłowniczego. Nie
spowoduje to obniŜenia wydajności odpływu wód opadowych do rury drenarskiej ani nie
wpłynie ujemnie na eksploatację kanału ciepłowniczego.
Ze studni zbiorczej betonowej zaprojektowano przyłącze kanalizacji deszczowej
odprowadzającej wody opadowe i gruntowe do istniejącej studni kanalizacji deszczowej.
Trasa przyłącza pokazana na planie zagospodarowania terenu oraz na profilu. Na trasie
wystąpią dwie kolizje; z kablem energetycznym oświetlenia terenu oraz z istniejącym
kanałem ciepłowniczym. Kabel będzie przebiegał nad projektowanym przyłączem na
wystarczającej odległości w pionie iŜ, nie potrzeba stosowania rury ochronnej dla kabla,
2
natomiast kanał ciepłowniczy będzie znajdował się takŜe nad przyłączem kanalizacyjnym
wykonanym z rur kanalizacyjnych PCW DN 200 o połączeniach kielichowych.
Dlatego teŜ przyłączę kanalizacyjne pod kanałem ciepłowniczym projektuje się w rurze
ochronnej wykonaj z rury stalowej b/s ø 323 x 5 mm, izolowanej obustronnie lepikiem
asfaltowym. Przyłącze włączyć do istniejącej studni znajdującej się na terenie Zespołu
Szkół Ogólnokształcących nr 5 w Grudziądzu.
3.1. Sieć drenaŜowa.
DrenaŜ opaskowy wokół boiska zaprojektowano z rur PVC drenarskich bez otuliny. Rury
układać w uprzednio wykonanym wykopie. Układanie rur drenarskich na podsypce
piaskowej minimum 10 cm ze spadkiem w kierunku studzienek. Nadsypka wykona
zgodnie z projektem budowlanym zapewniająca przepuszczalność wód odpływowych z
projektowanego boiska. Nadsypkę naleŜy zagęścić zgodnie z normą zapewniającą
przepuszczalność gruntu i jednocześnie stabilność gruntu.
3.2 Przyłączę kanalizacji deszczowej.
Zaprojektowano od studni zbiorczej betonowej do studni istniejącej. Przyłącze wykonać z
rur kanalizacyjnych PCW, kielichowych łączonych na uszczelki gumowe. Przewody
układać w wykopie na podsypce piaskowej gr 15 cm. Po ułoŜeniu przewodów naleŜy je
obsypać po bokach i zagęścić, następnie wykonać nadsypkę z piasku lub pospółki
gr 30 cm i ponownie zagęścić. Następnie wykop zasypać gruntem rodzimym i otworzyć
po zagęszczeniu nawierzchnię.
Lokalizacja studni oraz trasy przewodów pokazana została na planie zagospodarowania
terenu.
Lokalizacja studni oraz rzędne projektowanych studni pokazane są na profilu oraz na
mapie sytuacyjnej.
4. Wymagania projektowe ogólne.
•
•
•
•
Roboty objęte niniejszym projektem muszą być realizowane zgodnie z warunkami
pozwolenia na budowę oraz obowiązującymi przepisami, normami i innymi
przepisami i wymaganiami, a w szczególności:
- Prawem Budowlanym
- Normami
- Warunkami technicznymi wykonania i odbioru robót budowlano –
montaŜowych
- Wymaganiami producentów materiałów i urządzeń
NaleŜy stosować materiały i urządzenia posiadające wymagane przepisami
aktualne atesty i dopuszczenia oraz certyfikaty.
Wszelkie urządzenia muszą być oznaczone znakiem bezpieczeństwa.
Podczas realizacji sieci zewnętrznej naleŜy przeprowadzić koordynację
międzybranŜową, umoŜliwiającą bezkolizyjne wykonanie robót.
5. Roboty przygotowawcze.
Na terenie objętym opracowaniem, przewidziano wykonanie płyty boiska oraz
odtworzenie istniejącego terenu w tym powierzchni wykonanej wokół boiska z chudego
betonu. Projektowana sieć drenaŜowa i przyłącze kanalizacji deszczowej, zlokalizowane
są w terenie podlegającym regulacji wysokościowej. Po zakończeniu robót naleŜy
przywrócić rzedną niwelety terenu przewidzianej dla platformy roboczej.
Zalecenia dotyczące robót przygotowawczych.
•
Przed rozpoczęciem robót naleŜy zapoznać się z treścią warunków podanych w
uzgodnieniach oraz wyprzedzająco powiadomić odpowiednie instytucje.
3
•
•
•
NaleŜy zachować normatywne odległości od istniejącego i projektowanego
uzbrojenia.
Teren objęty robotami naleŜy zabezpieczyć ogrodzenie, oświetlenie i wywieszenie
tablic ostrzegawczych dla ruchu pieszego i kołowego.
Terminy rozpoczęcia poszczególnych faz robót montaŜowych muszą być
zsynchronizowane z harmonogramem robót pozostałych branŜ.
6. Opis rozwiązań technicznych.
6.1 Roboty ziemne.
Wykopy wykonane zostaną w istniejącej powierzchni dróg i placów do głębokości
zgodnych z wartościami rzędnych, podanych w projekcie. Sposób wykonania wykopów
musi zapewnić nienaruszenie platformy roboczej obok wykopów, tak aby ułatwić jej
odtworzenie w trakcie zasypywania wykopów. Wykopy na terenie otwartym przewiduje
się jako skarpowe, wykonywane mechanicznie. Wykopy ręczne będą wykonywane w
miejscach kolizji z innym istniejącym ( wykonanym) uzbrojeniem. Wykopy ręczne o
ścianach pionowych i o głębokości ponad 1.0 m, naleŜy wykonywać z zastosowaniem
umocnienia pionowych ścian szalunkiem pełnym. W zaleŜności od warunków lokalnych w
gruntach suchych kategorii III – IV, dopuszcza się zastosowanie umocnień aŜurowych.
Dno wykopów powinno być wyrównane na głębokości 0.10 m poniŜej dolnych,
zewnętrznych tworzących rur sieci drenaŜowych. Powierzchnię dna naleŜy oczyścić z
kamieni.
Po starannym wykonaniu dna wykopu, naleŜy ułoŜyć warstwę spodnią z materiału o
granulometrii ziarna ryŜowego. Grubość warstwy spodniej po zagęszczeniu powinna
wynosić 10 cm. Podczas montaŜu rur naleŜy je kontrolować od wewnątrz i starannie
oczyścić z ciał obcych. Następnie naleŜy je opuszczać na dno wykopu i układać tak aby
spoczywały jednolicie na całej długości, zgodnie z linią tyczenia i projektowanym
spadkiem. Przy kaŜdym przerwaniu robót zakończenia sieci zostaną zaczopowane.
Montowane odcinki projektowanej sieci zewnętrznej, naleŜy przysypywać materiałem tej
samej granulacji co stosowane na podsypkę rur. Zasypkę rur, w szczególności pierwszą
warstwę o grubości 20 cm wierzch rury tworzącą sieć zewnętrzną oraz sposób jej
zagęszczenia wykonywać zgodnie z instrukcją producenta rur. Dla sieci drenaŜowej
nadsypkę wykonać zgodnie z projektem budowlanym boiska, natomiast dla przyłącza
ponad nadsypką moŜna zasypywać grunt rodzimy.
Zasypkę wykopów naleŜy wykonać warstwami co 20 cm z zastosowaniem zagęszczenia
gruntu. Minimalny wskaźnik zagęszczenia gruntu pod drogą naleŜy przyjąć 0,98, jeŜeli
wymagania branŜy drogowej nie będą stanowić inaczej. Roboty ziemne naleŜy wykonać
zgodnie z normą PN-B-10736:1999 i PN-B-06050:1999.
Zasypka rur musi być wykonywana w gruncie odwodnionym.
Przed rozpoczęciem robót związanych z zasypywaniem wykopów naleŜy wykonać próby
szczelności zmontowanego odcinka sieci.
Nadmiar ziemi stanowiący objętość rurociągów wraz z podbudową, zostanie wywieziony
na miejsce wskazane przez Inwestora jako odkład stały.
6.2 Odwodnienie wykopów.
Dla wykopów płytkich, w przypadku napływu wody gruntowej w małych ilościach,
przewiduje się powierzchniowe pompowanie wody z dna wykopu, z zastosowaniem
studzienek zbiorczych, pomp zanurzeniowych, przy jednocześnie wyprofilowanym
spadku dna wykopu. Odwodnienie wykopów głębszych, przewiduje się z zastosowaniem
igłofiltrów. Wody pochodzące z odwodnienia wykopów naleŜy odprowadzać do istniejącej
na terenie obiektu kanalizacji deszczowej, z zastosowaniem przewodów tłocznych
tymczasowych, piaskownika i skrzyni pomiarowej.
4
6.3 Wymiana gruntów nienośnych.
W przypadku wystąpienia gruntów nienośnych w strefie posadowienia przewodów,
przewiduje się zastąpienie tych gruntów pospółką lub piaskiem grubym odpowiednio
zagęszczonym. Rzeczywisty zakres wymiany gruntów uszczegółowiony zostanie na
budowie, w zaleŜności od potrzeb. Wymiana gruntu musi być uzgodniona z wykonawcą
robót branŜy drogowej.
Opis robót ziemnych od punktu nr 5 do 6.3 dotyczy robót związanych z montaŜem sieci
drenaŜowej jak i kanalizacji deszczowej.
7. Studzienki.
•
•
Studzienki przy boiska do sieci drenaŜowej zaprojektowano z osadnikami, z tworzywa
sztucznego o średnicy DN 400 mm szt. 2.
Studnia zbiorcza naroŜnikowa odbierająca wody z drenaŜu wykonana jako betonowa
DN 1200 mm, z płytą nastudzienną DN 400. Właz Ŝeliwny typu lekkiego o nacisku
250 kN.
8. Izolacje.
Studnię betonową izolować zewnętrznie dwukrotnie.
9. Próby i odbiory.
Odcinki wykonanych sieci zgłosić do odbioru przed zasypaniem wykopów. Po odbiorze
naleŜy wykonać inwentaryzację geodezyjną.
10. Normy i Literatura.
•
•
•
•
•
BN-83-8836-02 – Przewody podziemne. Roboty ziemne. Wymagania i badania przy
odbiorze.
PN-B-06050: 1999 – Geotechnika. Roboty ziemne budowlane. Wymagania ogólne.
Dz. U. 2003.047.0401- Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003
r., w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót
budowlanych
Dz. U. 2003.080.0718 - Ustawa o zmianie ustawy - Prawo budowlane oraz o zmianie
niektórych ustaw, z dnia 27 marca 2003 r.
Norma NFPA 13
Katalogi. Warunki:
• Katalogi wyrobów producentów materiałów
• „Warunki techniczne wykonania i odbioru robót budowlano- montaŜowych. Tom II.
Instalacje sanitarne i przemysłowe.” Rok wydania 1988.
11. Uwagi końcowe.
•
Całość robót wykonać zgodnie z niniejszym opracowaniem oraz wytycznymi
zawartymi w projekcie budowlanym boiska sportowego dotyczącymi górnej warstwy
zasypowej przewodów drenaŜowych a szczególnie nawierzchni wokół boiska.
Opracował inŜ. Henryk Kowalski
