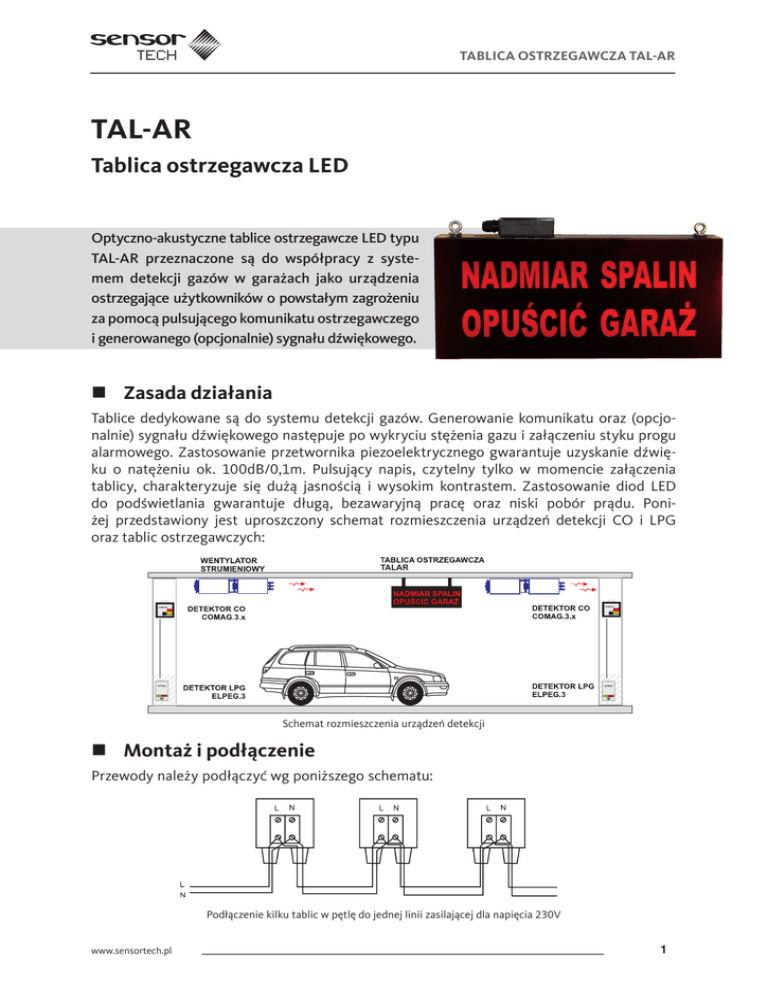

TAL-AR
Tablica ostrzegawcza LED Optyczno-akustyczne tablice ostrzegawcze LED typu
TAL-AR przeznaczone są do współpracy z systemem detekcji gazów w garażach jako urządzenia
ostrzegające użytkowników o powstałym zagrożeniu
za pomocą pulsującego komunikatu ostrzegawczego
i generowanego (opcjonalnie) sygnału dźwiękowego.
„„ Zasada działania
Tablice dedykowane są do systemu detekcji gazów. Generowanie komunikatu oraz (opcjonalnie) sygnału dźwiękowego następuje po wykryciu stężenia gazu i załączeniu styku progu
alarmowego. Zastosowanie przetwornika piezoelektrycznego gwarantuje uzyskanie dźwięku o natężeniu ok. 100dB/0,1m. Pulsujący napis, czytelny tylko w momencie załączenia
tablicy, charakteryzuje się dużą jasnością i wysokim kontrastem. Zastosowanie diod LED
do podświetlania gwarantuje długą, bezawaryjną pracę oraz niski pobór prądu. Poniżej przedstawiony jest uproszczony schemat rozmieszczenia urządzeń detekcji CO i LPG
oraz tablic ostrzegawczych:
TALAR
Schemat rozmieszczenia urządzeń detekcji
„„ Montaż i podłączenie
Przewody należy podłączyć wg poniższego schematu:
Podłączenie kilku tablic w pętlę do jednej linii zasilającej dla napięcia 230V
www.sensortech.pl
1
Tablica ostrzegawcza tal-ar
Podłączenie jednej tablicy do kilku detektorów dla napięcia 230V
Podłączenie kilku tablic do jednej linii zasilającej dla napięcia 12V
Podłączenie jednej tablicy do kilku detektorów dla napięcia 12V
„„ Dane techniczne
Zasilanie
Maksymalny pobór mocy
Klasa ochronności
Stopień ochrony IP
TABLICA LED TAL-AR
230VAC, 50Hz
lub 11-15VDC / 9-13VAC
4W
II
42 (wewnętrzne) / 44 (zewnętrzne)
32
350×170×60mm
Częstotliwość błysków
Współczynnik wypełnienia błysków
Natężenie dźwięku
Przewody przyłączeniowe maks.
Temperatura użytkowania
Waga
1Hz
50%
100dB/0,1m
2x1mm2
-15°C..+40°C
0,56kg
32
60
60
Wymiary
350
170
195
Parametr
350
2
