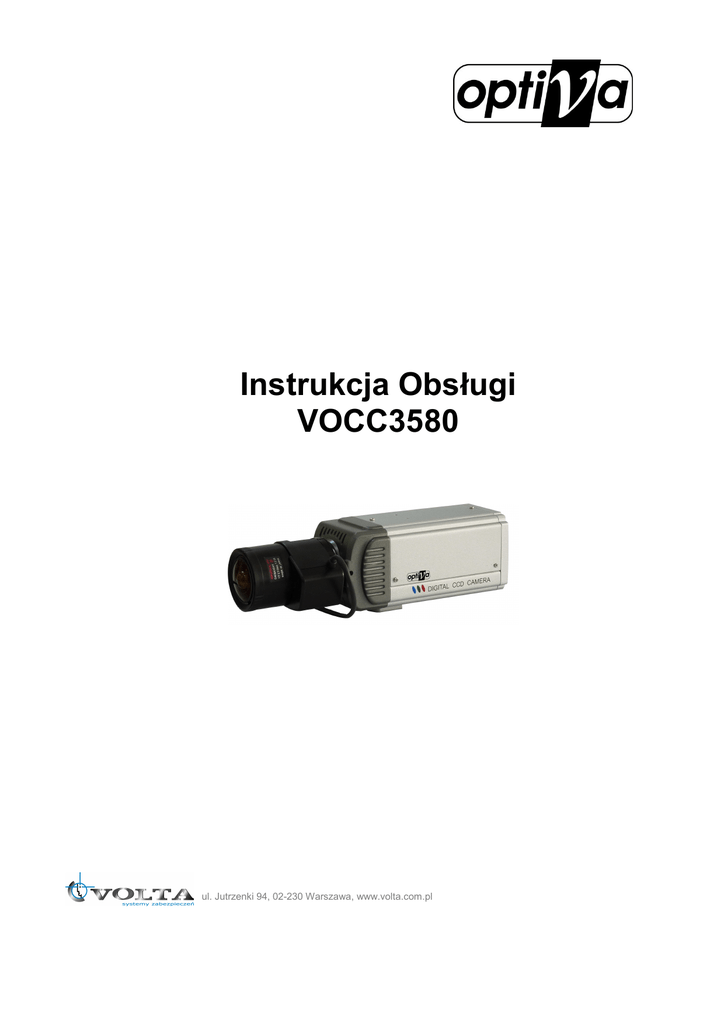

Instrukcja VOCC3580

Instrukcja Obsługi
VOCC3580
ul. Jutrzenki 94, 02-230 Warszawa, www.volta.com.pl
Instrukcja instalacji i obsługi
Kolorowa kamera kompaktowa z menu ekranowym
VOCC3580
2
VOCC3580
SPIS TREŚCI
1
Podstawowe informacje .................................................................... 4
1.1
1.2
2
Opis i uŜytkowanie funkcji menu kamery ........................................... 6
2.1
2.2
2.3
3
4
WaŜne informacje......................................................................................... 4
Wstęp ........................................................................................................... 5
Zasady poruszania się po menu ekranowym ............................................... 6
Drzewo menu ekranowego ........................................................................... 6
Opis funkcji menu ekranowego .................................................................... 7
Zanim skontaktujesz się z serwisem ............................................... 10
Parametry techniczne ..................................................................... 11
3
VOCC3580
4
1 Podstawowe informacje
1.1 WaŜne informacje
•
Przeczytaj tą instrukcję
Przeczytaj całą instrukcję instalacji i uŜytkowania przed instalacją.
•
Zachowaj tą instrukcję
Zachowaj tą instrukcję – moŜesz potrzebować do niej zajrzeć w przyszłości.
•
Urządzenia współpracujące i akcesoria
UŜywaj wyłącznie urządzeń zalecanych przez producenta lub dystrybutora.
Urządzenia niezalecane mogą spowodować nieprzewidziane zachowanie
sprzętu, jego uszkodzenie i utratę gwarancji.
•
Instalacja urządzenia
Urządzenie naleŜy montować na stabilnej podstawie. Konieczne jest upewnienie
się, Ŝe miejsce, w którym kamera ma być zamontowana (elewacja, słup, sufit)
jest zdolne do utrzymania dodatkowego cięŜaru kamery. Umieszczenie
urządzenia na niestabilnym, uszkodzonym podłoŜu moŜe spowodować
bezpośrednie zagroŜenie zdrowia osób przechodzących pod miejscem
zamontowania kamery, moŜe teŜ doprowadzić do jej trwałego uszkodzenia. Nie
umieszczaj kamery w miejscach naraŜonych na uszkodzenia ze strony maszyn
pracujących na nadzorowanym terenie. UŜywaj tylko uchwytów załączonych do
kamery lub zalecanych przez producenta lub dystrybutora. Podczas instalacji
kieruj się wskazówkami zawartymi w tej instrukcji.
•
Zasilanie
Upewnij się, Ŝe źródło zasilania podaje napięcie zgodne ze specyfikacją
techniczną kamery. Sprawdź, czy wydajność prądowa źródła zasilania jest
wystarczająca dla potrzeb kamery.
VOCC3580
OPTIVA VOCC3580 to wysokiej klasy kamera z wieloma funkcjami konfiguracyjnymi
które umoŜliwiają prezentowanie bardzo dobrej jakości obrazu nawet w najcięŜszych
warunkach oświetleniowych.
PoniŜej przedstawiono najwaŜniejsze funkcje kamery.
•
Wysoka rozdzielczość do 580 TVL w kolorze
•
Menu ekranowe DSP Hitachi
•
Funkcja dzień noc Color Cut
•
Wysoka czułość – funkcja SENS-UP (funkcja zwolnionej migawki)
•
Cyfrowa funkcja poszerzonej dynamiki obrazu XDR
•
Detekcja ruchu, Stefy zastrzeŜone
1.2 Wstęp
5
VOCC3580
2 Opis i uŜytkowanie funkcji menu kamery
2.1
Zasady poruszania się po menu ekranowym
Kamera VOCC3580 posiada Menu ekranowe, które pozwala uŜytkownikowi płynnie
dostosować ustawienia kamery. Przyciski Menu ekranowego znajdują się w części tylnej
kamery pod odkręcaną osłoną. Wywołanie menu ekranowego kamery odbywa się poprzez
przyciśnięcie przycisku w lewo i przytrzymanie go przez około 2 sekundy. Poruszanie się w
menu ekranowym moŜliwe jest za pomocą przycisku w górę w dół w lewo i w prawo. KaŜda
zmiana ustawień menu ekranowego wymaga zapisania poprzez przyciśnięcie przycisku SET
który zatwierdza dokonane zmiany.
1
2
Wyjście wizyjne BNC
3
Wejście zasilające 12VDC
4
1
3
2
4
2.2
Przycisk sterujący menu ekranowym
1.DMP2.DMP+
3.DRV+
4.GND
Drzewo menu ekranowego
SETUP MENU(1/2)
IRIS
AGC/SENS
BACKLIGHT
XDR
WHITE BALANCE
GAMMA/ENHANCE
DAY/NIGHT
DIGITAL ZOOM
H/V REVERSE
MOTION DETECT
6
Gniazdo sterowania obiektywami
SETUP MENU(2/2)
LANGUAGE
MASK
OSD
CRPSS LINE/FREEZE
POSI/NEGA
TITLE
PRESET
VOCC3580
•
Opis funkcji menu ekranowego
IRIS (Przysłona)
W podmenu IRIS dokonujemy wyboru obiektywu PEAK,
ALC, AES:
PEAK reakcji automatycznej przesłony opiera się na
średniej wartości oświetlenia obserwowanej sceny.
ALC ustawienie poziomu przysłony AUTO lub FIX (stała)
IRIS
PEAK OFF
ON A●--------P
AUTO ----●---OFF
ALC
AES
AES Ustawianie Automatycznej migawki AUTO lub
FIX (stała) w zakresie ,[OFF]，[1/100sec]，[1/120sec]
2.3
AUTO ----●---FIX
OFF
[1/180sec]，[1/350sec]，[1/500sec]，[1/750sec]，[1/1000sec]，
[1/2000sec]，[1/4000sec]，[1/10000sec].
•
AGC, SENS (Automatyczna Kontrola Wzmocnienia)
W podmenu AGC SENS dokonujemy zmiany ustawień
Spowolnionej migawki oraz ustawień kontroli wzmocnienia
AGC/SENS
AGC AUTO ●-------FIX ●--------
AGC – Ustawienie automatycznej korekty wzmocnienia
obrazu. Funkcja pozwala nam na otrzymać dobrej jakości
obraz przy słabych warunkach oświetleniowych.
Funkcja moŜe być ustawiona w pozycji AUTO lub FIX (stała)
9 stopni regulacji:
6dB,9dB,12dB,15dB,18dB,21dB,24dB,27dB,30dB
SENS
AUTO ----●---OFF
SENS - Funkcja pozwalającą wydajnie i precyzyjnie poprawić
jakość obrazu wysyłanego przez kamerę przy bardzo niskich
poziomach oświetlenia. Dzięki niej kamera jest w stanie osiągnąć
poziom czułości przewyŜszający wielokrotnie standardową
czułość przetwornika CCD.
Uwaga!!!
DłuŜsze czasy odświeŜania przetwornika powodują Ŝe obraz
staje się jaśniejszy i występuje efekt smuŜenia (efekt duszka).
Im dłuŜszy czas odświeŜania przetwornika tym większe szumy
występujące na obrazie.
•
BACKLIGHT (Kompensacja światła tylnego)
Funkcja pozwala nam zniwelować silne światło oświetlające
obserwowany obiekt by dokładnie oddać jego szczegóły.
Mamy moŜliwość zaznaczenia strefy (48 stref) w której
kompensacja światła tylnego będzie działała.
BACKLIGHT
OFF
ON
AREA
7
VOCC3580
•
XDR - Cyfrowe Poszerzenie Dynamiki Kamery pozwala
kamerze na skanowanie jasnych i ciemnych pól obrazu
przez co w przypadku zastosowania kamery na
kontrastowych planach obserwacyjnych otrzymujemy dobrej
jakości obraz. Mamy moŜliwość ustawienia funkcji w trzech
poziomach:
LOW – gdy kontrast sceny jest niewielki.
HIGH – gdy kontrast sceny jest duŜy.
MID – gdy kontrast sceny jest średni.
•
WHITE BAL – Balans Bieli – kamera oferuje nam
następujące nastawy balansu bieli:
COLOR MONOCHROM – Funkcja pozwalająca na
wyświetlanie sygnału wizyjnego monochromatycznie.
White Balance - Balans bieli jest automatycznie
ustawiany przy specyficznych warunkach oświetlenia
poprzez pomiar bezpośredni lub automatyczny.
ATW - Auto Tracking:
AWB - Auto White Balance.
XDR
OFF
LOW
MID
HIGH
WHITE BALANCE
COLOR MONOCHROM
OFF
ON
AUTO
WB
ATW R----●----B
AWB R----●----B
GAIN
R-Y ----●---B-Y ----●----
GAIN - Ręczne nastawienie balansu bieli. MoŜemy
dokładnie nastawić poziomy kolorów niebieskiego (BGAIN) i czerwonego (R-GAIN) tak aby uzyskać jak
najlepsze oddawanie kolorów.
•
DAY/NIGHT – Funkcja pozwalająca na wyświetlanie
obrazu z kamery w kolorze lub B/W. Mamy do wyboru
trzy nastawy:
OFF - kamera wyświetla obraz w kolorze bez względu na
panujące warunki oświetleniowe.
AUTO – w normalnych warunkach oświetleniowych (np. w
słoneczny dzień) kamera wyświetla obraz kolorowy. Obraz
przejdzie w czarnobiały gdy oświetlenie będzie słabe (np.
noc). Ustawiając funkcję DAY/NIGHT w pozycji AUTO
moŜemy ustawić następujące parametry:
TIME – opóźnienie przełączenia stanu Kolor – B/W.
Parametr wyraŜany jest w sekundach od 1 do 60sek.
•
DIGITAL ZOOM (Zoom Cyfrowy) – funkcja
pozwalająca na zbliŜenie cyfrowe obserwowanej sceny.
MoŜemy dopasować pozycję pionową i poziomą zbliŜenia
wedle potrzeby.
DAY/NIGHT
OFF
AUTO TIME 1 SEC
EXT
DIGITAL ZOOM
OFF
ON ZOOM MAG X=4
POSITION H=180
V=060
8
VOCC3580
H/V REVERSE (Odwrócenie obrazu) – Cyfrowe
efekty zmiany obrazu funkcja pozwalająca na odwrócenie
poziome i pionowe obrazu.
•
MOTION DETECT (Detekcja Ruchu) – Funkcja
pozwala nam ustawić strefy detekcji ruchu. MoŜemy
dostosować obszar strefy detekcji, oraz czułość strefy.
•
MASK (Strefy Prywatności) – Funkcja pozwala nam
ustawić strefy prywatności. Mamy do dyspozycji 8 stref
prywatności. MoŜemy dostosować dokładne połoŜenie strefy
na ekranie.
•
POSI/NEGA (Pozytyw Negatyw) – Funkcja pozwala
nam na wyświetlanie obrazu w nwgatywie.
•
H/V REVERSE
H-REVERSE OFF
ON
V-REVERSE OFF
ON
•
TITLE (Nazwa Wyświetlana) - Podmenu pozwala nam
na wprowadzenie nazwy kamery i ustawienie pozycji
wyświetlania nazwy kamery na ekranie.
MOTION DETECT
OFF
ON
AREA
TIME 10 SEC
30 SEC
60 SEC
SENS L ----●----H
MASK
NO=1
OFF
ON H-START=000
H-END =179
V-START=000
V-END =119
POSI/NEGA
OFF
ON
TITLE
!”#$%&’()*+,-./
0123456789:;<=>?
@ABCDEFGHIJKLMON
PQRSTUVWXYZ[ ]^_
`abcdefghijklmno
pqrstuvwxyz{|}~
POSITION OFF
UP
DOWN
9
VOCC3580
3 Zanim skontaktujesz się z serwisem
Poniżej podana jest lista najbardziej podstawowych problemów, które można wyeliminować samodzielnie
bez ingerencji fabrycznego Serwisu.
Problem
Brak obrazu
Obraz jest niewyraźny, zniekształcony, przebarwiony
Obraz jest widoczny ale bardzo ciemny
Obudowa kamery jest bardzo gorąca lub/i pojawiają
się wyraźne pasy na obrazie
Obraz migocze
10
Jak wyeliminować?
• Sprawdź zasilanie
• Sprawdź podłączenia (kabel, wtyczki)sygnału
wideo
• Sprawdź czystość układu optycznego
(kurz oraz ślady palców na soczewkach
obiektywu mogą powodować powstawanie
plam, smug i refleksów na obrazie) i
ewentualnie usuń je z pomocą miękkiej
ściereczki;
• Sprawdź nastawy monitora lub rejestratora
(jaskrawość, kontrast, nasycenie);
• Sprawdź czy kamera nie ma w polu
obserwacji silnych źródeł światła (np. słońce
lub jego refleksy), przesuń pole obserwacji
kamery tak aby je wyeliminować ze planu;
• Sprawdź nastawy monitora lub rejestratora
(jaskrawość, kontrast)
• Jeśli układ jest typu przelotowego należy
sprawdzić terminację układu;
• Sprawdź czy napięcie zasilania jest
prawidłowe i posiada nominalną wartość na
zaciskach kamery, należy sprawdzić spadek
napięcia na okablowaniu lub wydajność
źródła zasilania;
• Sprawdź długość kabli wizyjnych, odległości
powyżej 300m (kabel RG59 lub UTP5) mogą
powodować obniżenie wartości sygnału
wizyjnego, należy zastosować dodatkowy
wzmacniacz lub skrócić drogę kablową;
• Sprawdź źródło zasilania, zbyt wysokie
napięcie lub zbyt duże tętnienia mogą
wywoływać zakłócenia i przegrzewanie się
kamery, należy wymienić źródło zasilania
• Sprawdź czy kamera nie obserwuje
bezpośrednio słońca lub innego źródła
światła, należy zmienić kierunek obserwacji
kamery
• Sprawdź czy plan jest oświetlony lampami
wyładowczymi zasilanymi napięciem 50Hz,
należy włączyć funkcję Flickerless
VOCC3580
Model
System
Przetwornik obrazu
Ilość pikseli
Mechaniczny filtr IR
Synchronizacja
Rozdzielczość horyzontalna
Wyjście wideo
Elektroniczna migawka AES
Czułość
Stosunek S/N
Obiektyw
Kontrola wzmocnienia (AGC)
Kompensacja tylnego oświetlenia (BLC)
Temperatura pracy
Zasilanie
Pobór mocy
Wymiary (dł. x szer. x wys.)
Waga
VOCC3580
PAL
CCD 1/3″ SONY SUPER HAD II DSP HAWK
753 (V) x 582 (H)
Tak
Wewnętrzna
580TVL kolor
1 V p-p, kompozytowe, BNC, 75 Ohm
Auto 1/50s ~ 1/100 000s lub ręczna od 1/50s do
1/100.000sek
0,006 Lux/F1.3 (kolor) / 0,0013 (B/W Wł Sens UP)
> 50 dB
Mocowanie C/CS
Tak – dziewięć stopni rególacji
Tak; funkcja XDR
o
o
–10 C ~ +50 C
12VDC
3W
126mmx53mmx56mm
1 kg
4 Parametry techniczne
11
VOCC3580
UWAGA!!! Wysokie napięcie
230V!!!
RYZYKO PORAśENIA PRĄDEM
ELEKTRYCZNYM.
NIE OTWIERAĆ
UWAGA: ABY ZREDUKOWAĆ RYZYKO PORAśENIA
PRĄDEM ELEKTRYCZNYM NIE OTWIERAJ POKRYWY
ZEWNĘTRZNEJ. W RAZIE BŁĘDNEGO DZIAŁANIA
ODDAJ URZĄDZENIE DO AUTORYZOWANEGO
SERWISU
UWAGA!!!
PAMIĘTAJ O OCHRONIE
PRZECIWPRZEPIĘCIOWEJ
Kamery jako elementy systemu CCTV w znacznym stopniu
naraŜone na uszkodzenia spowodowane wyładowaniami
atmosferycznymi lub/i innego typu przepięciami, powinny być
zabezpieczone dodatkowymi elementami ochrony
przepięciowej. W kwestii doboru ww. urządzeń zapraszamy
do konsultacji z Działem Technicznym: [email protected]
Kamera, która została uszkodzona w wyniku braku
urządzeń ochrony przeciwprzepięciowej w instalacji
nie podlega gwarancji.
Funkcje kamery w zaleŜności od wersji oprogramowania, mogą się
nieznacznie róŜnić od tych podanych w instrukcji.
Producent zastrzega sobie moŜliwość zmiany parametrów
technicznych bez wcześniejszego powiadomienia
12
VOCC3580
13
VOCC3580
14
VOCC3580
15
VOCC3580
Dystrybutorem urządzeń Optiva jest:
Volta Sp. z o.o.
ul. Jutrzenki 94, 02-230 Warszawa
www.volta.com.pl
Salony firmowe:
Bydgoszcz: 052 515 60 31
Gdańsk: 058 511 02 91
Katowice: 032 730 22 03
Kraków: 012 650 20 01
Lublin: 081 747 98 71
Łódź: 042 678 12 41
Poznań: 061 830 64 14
Rzeszów: 017 865 45 87
Szczecin: 091 482 08 30
Warszawa: 022 572 90 21
Warszawa II: 022 6280930
Wrocław: 071 349 24 89
Copyright © 2011 Volta. All rights reserved.
16

Instrukcja VOCC3580

Transkrypt

Podobne dokumenty

Kamera

Wersja polska 28 Ważne! Wyświetlenie obrazu z kamery

Wersja polska

VIDI-501T-1080P-Q4-G PRO KAMERA TUBOWA 2Mpix

cc-6227x__instrukcja

OKIEM KAMERY FILMOWEJ (film przyrodniczy) Warsztaty

Kamera megapikselowa HD-TVI AVILINK
