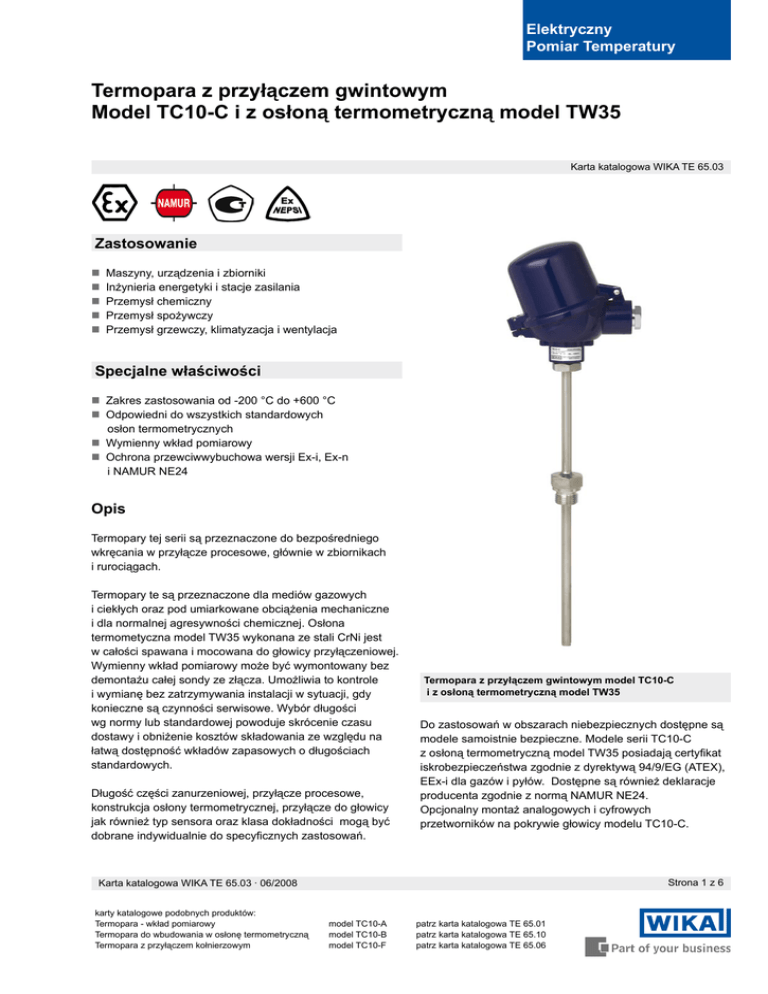

Termopara z przyłączem gwintowym Model TC10

Elektryczny
Pomiar Temperatury
Termopara z przyłączem gwintowym
Model TC10-C i z osłoną termometryczną model TW35
Karta katalogowa WIKA TE 65.03
Zastosowanie
 Maszyny, urządzenia i zbiorniki
 Inżynieria energetyki i stacje zasilania
 Przemysł chemiczny
 Przemysł spożywczy
 Przemysł grzewczy, klimatyzacja i wentylacja
Specjalne właściwości
 Zakres zastosowania od -200 °C do +600 °C
 Odpowiedni do wszystkich standardowych
osłon termometrycznych
 Wymienny wkład pomiarowy
 Ochrona przewciwwybuchowa wersji Ex-i, Ex-n
i NAMUR NE24
Opis
Termopary tej serii są przeznaczone do bezpośredniego
wkręcania w przyłącze procesowe, głównie w zbiornikach
i rurociągach.
Termopary te są przeznaczone dla mediów gazowych
i ciekłych oraz pod umiarkowane obciążenia mechaniczne
i dla normalnej agresywności chemicznej. Osłona
termometyczna model TW35 wykonana ze stali CrNi jest
w całości spawana i mocowana do głowicy przyłączeniowej.
Wymienny wkład pomiarowy może być wymontowany bez
demontażu całej sondy ze złącza. Umożliwia to kontrole
i wymianę bez zatrzymywania instalacji w sytuacji, gdy
konieczne są czynności serwisowe. Wybór długości
wg normy lub standardowej powoduje skrócenie czasu
dostawy i obniżenie kosztów składowania ze względu na
łatwą dostępność wkładów zapasowych o długościach
standardowych.
Długość części zanurzeniowej, przyłącze procesowe,
konstrukcja osłony termometrycznej, przyłącze do głowicy
jak również typ sensora oraz klasa dokładności mogą być
dobrane indywidualnie do specyficznych zastosowań.
Termopara z przyłączem gwintowym model TC10-C
i z osłoną termometryczną model TW35
Do zastosowań w obszarach niebezpiecznych dostępne są
modele samoistnie bezpieczne. Modele serii TC10-C
z osłoną termometryczną model TW35 posiadają certyfikat
iskrobezpieczeństwa zgodnie z dyrektywą 94/9/EG (ATEX),
EEx-i dla gazów i pyłów. Dostępne są również deklaracje
producenta zgodnie z normą NAMUR NE24.
Opcjonalny montaż analogowych i cyfrowych
przetworników na pokrywie głowicy modelu TC10-C.
Strona 1 z 6
Karta katalogowa WIKA TE 65.03 · 06/2008
karty katalogowe podobnych produktów:
Termopara - wkład pomiarowy
Termopara do wbudowania w osłonę termometryczną
Termopara z przyłączem kołnierzowym
model TC10-A model TC10-B
model TC10-F
patrz karta katalogowa TE 65.01
patrz karta katalogowa TE 65.10
patrz karta katalogowa TE 65.06
Sensor
Typ E
Typ sensora
Typ
K (NiCr-Ni)
J (Fe-CuNi)
E (NiCr-CuNi)
T (Cu-CuNi) N (NiCrSi-NiSi)
Max. zakres temperatury
Klasa
1200 °C
800 °C
800 °C
400 °C
1200 °C
DIN EN 60 584 część 2
1
1
2
2
W przypadku sensora typu K istnieje niebezpieczeństwo
zniszczenia między 850 °C i 950 °C. Zalecamy użycie
sensorów typu N, jeżeli temperatura zmienia się nieustannie
w tym zakresie.
Zakres zastosowania termopary jest ograniczony poprzez
max. dopuszczalną temperaturę pracy termopary, jak
również przez max. dopuszczalną temperaturę pracy
materiału osłony termometrcznej.
Wymienione typy sensorów są dostępne jako termopary
proste jak i termopary podwójne.Termoelement jest
dostarczany z izolowanym punktem pomiarowym,
w przypadku gdy nie została podana inna informacja.
Błąd graniczny W przypadku błędu granicznego termopar, jako ich
podstawę brana jest temperatura 0 °C zimnego złącza.
Typ K
Klasa
Zakres temperatury
DIN EN 60 584 część 2
1
- 40 °C ... + 375 °C
1
+ 375 °C ... + 1000 °C 2
- 40 °C ... + 333 °C
2
+ 333 °C ... + 1200 °C ISA (ANSI) MC96.1-1982
Standard
0 °C ... + 1250 °C
Specjalny
0 °C ... + 1250 °C Błąd graniczny
± 1,5 °C
± 0,0040  | t | 1)
± 2,5 °C
± 0,0075  | t | 1)
± 2,2 °C lub 2) ± 0,75 %
± 1,1 °C lub 2) ± 0,4 %
Typ J
Klasa
Zakres temperatury
DIN EN 60 584 część 2
1
- 40 °C ... + 375 °C
1
+ 375 °C ... + 750 °C 2
- 40 °C ... + 333 °C
2
+ 333 °C ... + 750 °C ISA (ANSI) MC96.1-1982
Standard
0 °C ... + 750 °C
Specjalny 0 °C ... + 750 °C Strona 2 z 6
Zakres temperatury
- 40 °C ...
+ 375 °C ...
- 40 °C ...
+ 333 °C ...
+ 375 °C
+ 800 °C + 333 °C
+ 900 °C Błąd graniczny
± 1,5 °C
± 0,0040  | t | 1)
± 2,5 °C
± 0,0075  | t | 1)
Typ T
Klasa
Zakres temperatury
DIN EN 60 584 część 2
1
- 40 °C ...
1
+ 125 °C ...
2
- 40 °C ...
2
+ 133 °C ...
+ 125 °C
+ 350 °C + 133 °C
+ 350 °C Błąd graniczny
± 0,5 °C
± 0,0040  | t | 1)
± 1,0 °C
± 0,0075  | t | 1)
Typ N
Klasa
Zakres temperatury
DIN EN 60 584 część 2
1
- 40 °C ... + 375 °C
1
+ 375 °C ... + 1000 °C 2
- 40 °C ... + 333 °C
2
+ 333 °C ... + 1200 °C Błąd graniczny
± 1,5 °C
± 0,0040  | t | 1)
± 2,5 °C
± 0,0075  | t | 1)
1) | t | oznacza wartość temperatury w °C bez uwzględnienia znaku.
2) Obowiązujące do większych wartości.
Błąd graniczny przy określonej temperaturze w °C
dla termopary Typ K i Typ J
Temperatura
(ITS 90)
°C
Błąd graniczny
Klasa 1
°C
0
100
200
300
400
500
600
± 1,5
± 1,5
± 1,5
± 1,5
± 1,6
± 2
± 2,4
DIN EN 60 584
Klasa 2
°C
± 2,5
± 2,5
± 2,5
± 2,5
±3
± 3,75
± 4,5
Błąd graniczny
± 1,5 °C
± 0,0040  | t | 1)
± 2,5 °C
± 0,0075  | t | 1)
± 2,2 °C lub 2) ± 0,75 %
± 1,1 °C lub 2) ± 0,4 %
Karta katlogowa WIKA TE 65.03 · 06/2008
Elementy modelu TC10-C
3175431.01
Gwinty cylindryczne i stożkowe patrz strona 4.
Legenda:






Główka przyłączeniowa
Szyjka przedłużeniowa
Przyłącze procesowe
Wkład pomiarowy
Przetwornik (opcjonalnie)
Osłona termometryczna
model TW35
L
Długość nominalna
U1 Długość zanurzeniowa
l5
Długość wkładu
pomiarowego
F1 Ø osłony
termometrycznej
N (MH) Długość szyjki
M
Długość szyjki
przedłużeniowej
E
Przyłącze procesowe
Główka przyłączeniowa
BS
BSZ
BSZ-K
Typ
Materiał
BS
BSZ
BSZ-K BSZ-H
BSZ-HK
BSS
BSS-H
BVA
aluminium
aluminium
plastik
aluminium
plastik
aluminium
aluminium
stal CrNi
Wejście kabla
M 20 x 1,51)
M20 x 1,51)
M20 x 1,51)
M20 x 1,51)
M20 x 1,51)
M20 x 1,51)
M20 x 1,51)
M20 x 1,51) BSZ-H
BSZ-HK
Stopień ochrony
obudowy
IP65
IP65
IP65
IP65
IP65
IP65
IP65
IP65
BSS
BSS-H
BVA
Pokrywa
Wykończenie
powierzchni
pokrywa z dwoma wkrętami
pokrywa uchylna ze śrubą
pokrywa uchylna ze śrubą
pokrywa uchylna ze śrubą
pokrywa uchylna ze śrubą
pokrywa uchylna z zatrzaskiem
pokrywa uchylna z zatrzaskiem
pokrywa przykręcana
niebieskie, malowane2)
niebieskie, malowane2)
czarne
niebieskie, malowane2)
czarne
niebieskie, malowane2)
niebieskie, malowane2)
naturalne
1) Standard
2) RAL5022
Główka przyłączeniowa z cyfrowym
wyświetlaczem (opcjonalnie)
Termometr ten może być opcjonalnie stosowany
z cyfrowym wyświetlaczem DIH 10. Zastosowana główka
przyłączeniowa jest podobna do główki BSZ-H.
Do pomiaru jest wymagany przetwornik temperatury
4 ... 20 mA montowany na wkładzie pomiarowym. Zakres
pomiarowy wyświetlacza jest skonfigurowany identycznie
jak w przetworniku temperatury.
Dostępna jest również wersja iskrobezpieczna EEx-i.
Główka przyłączeniowa z cyfowym wyświetlaczem
model DIH10
Karta katalogowa WIKA TE 65.03 · 06/2008
Strona 3 z 6
Możliwy montaż przetworników temperatury:

montaż zamiast skrzynki zaciskowej
• montaż na pokrywie główki
– montaż niemożliwy
Montaż dwóch przetworników na zapytanie.
Główka
przyłączeniowa
Przetwornik
T12
T19
BS
BSZ / BSZ-K
BSZ-H / BSZ-HK
BSS
BSS-H
BVA
–

–



•

•



•

•
•




Model Opis
T19
T12
T32
T53
analogowy przetwornik, ustalony zakres
cyfrowy przetwornik, konfigurowalny przez PC
cyfrowy przetwornik, protokół HART
cyfrowy przetwornik, FOUNDATION Fieldbus i PROFIBUS PA
•
•
Ochrona przeciwwybuchowa
Osłona termometryczna model TW35
T32
T53
•

Karta katalogowa
bez
opcjonalnie
opcjonalnie
standardowo
TE 19.03
TE 12.03
TE 32.03
TE 53.01
Konstrukcja osłony termometrycznej model TW35
Osłony termometryczne są wykonane z wyciągniętej rury
z zaspawanym dnem przykręconej do główki
przyłączeniowej. Wejście kabla do główki przyłączeniowej
może być wyrównane.
Przyłącze procesowe jest przyspawane do osłony
termometrycznej w fabryce wg specyfikacji klienta.
Określają one również długości części zanurzeniowej.
Preferowane będą odpowiednio długości części
zanurzeniowej wg DIN.
Legenda:
Przyłącze procesowe
 Forma 2G wg DIN 43 772
 Forma 3G wg DIN 43 772
 Forma WS
Konstrukcje wg DIN jak również specjalne projekty
(np. z osłoną termometryczną o zmiennym przekroju,
wzmocnioną tuleją przedłużającą itp.) są dostępne
w wykonaniu ze stali nierdzewnej 1.4571 lub na zapytanie.


3162975.01
Przetwornik temperatury (opcjonalnie)

Wymiary w mm
Konstrukcja wg DIN 43 772
Forma
Długość
zanurzeniowa
Form 2G
Form 2G
Form 2G
Form 3G
Form 3G
Form 3G
Form 3G
Form 3G
Form 3G
160
250
400
160
220
280
160
220
280
Przyłącze
procesowe
G ½ B, G 1 B
G ½ B, G 1 B
G ½ B, G 1 B
G ½ B, G 1 B
G ½ B, G 1 B
G ½ B, G 1 B
G ½ B, G 1 B
G ½ B, G 1 B
G ½ B, G 1 B
Ø zew. osłony
F1
9, 11, 12, 14
9, 11, 12, 14
9, 11, 12, 14
12
12
12
14
14
14
Ø zew. osłony
na stożku F3
-
-
-
9 + 0,2
9 + 0,2
9 + 0,2
11 + 0,2
11 + 0,2
11 + 0,2
Ø wew. osłony
na stożku d1
Dł. szyjki
M H
-
-
-
6 + 0,1 / - 0,05
6 + 0,1 / - 0,05
6 + 0,1 / - 0,05
8 + 0,1 / - 0,05
8 + 0,1 / - 0,05
8 + 0,1 / - 0,05
130
130
130
132
132
132
132
132
132
Ø zew. osłony
na stożku F3
Ø wew. osłony
na stożku d1
Dł. szyjki
MH
6
6
6
6
6
3,5
3,5
3,5
3,5
3,5
130
130
130
130
130
Wyżej wyminione wykonania są możliwe z przyłączem procesowym 1/2 NPT, ale nie odpowiada normie DIN 43 772.
Konstrukcja bez normy
Forma
Długość
zanurzeniowa
Form WS
Form WS
Form WS
Form WS
Form WS
Strona 4 z 6
160
220
250
280
400
Przyłącze
procesowe
G ½ B, G 1 B, ½ NPT
G ½ B, G 1 B, ½ NPT
G ½ B, G 1 B, ½ NPT
G ½ B, G 1 B, ½ NPT
G ½ B, G 1 B, ½ NPT
Ø zew. osłony
F1
9, 11, 12
9, 11, 12
9, 11, 12
9, 11, 12
9, 11, 12
Karta katalogowa WIKA TE 65.03 · 06/2008
Przyłącze procesowe
Opcjonalnie połączenie kablowe
lub zacisk dla EEx-n
Ø osłony termometrycznej
9 mm
11 mm
Przyłącze gwintowe
G½B
G½B
G1B
½ NPT
½ NPT
M20 x 1,5
M20 x 1,5
Złącze zaciskowe
-
12 mm
14 mm
G½B
G1B
½ NPT
M20 x 1,5
G½B
G1B
½ NPT
M20 x 1,5
G½B
½ NPT
-
3175421.01
Główka przyłączeniowa
model BSZ
Sposób montażu:
 Gwint zewnętrzny, przyspawany do osłony termometryczej
 Złącze zaciskowe, tylko z osłoną termometryczną
o Ø 12 mm ( złącza zaciskowe umożliwiają proste
dostosowanie do wymaganej długości części
zanurzeniowej w punkcje montażu. Po zaciśnięcu złączę
zaciskowe nie może być przesuwane po osłonie
termometrycznej.)
Legenda
U1 Długość części zanurzanej (gwinty cylindryczne)
U2 Długość części zanurzanej (gwinty stożkowe)
U1 Długość końcówki czujnka do końca gwintu
U
Długość końcówki czujnka do początku gwintu E
Gwint
N(MH) Długość szyjki
Wkład pomiarowy
Wkład pomiarowy jest wykonany jako odporyny na
wibracje w konstrukcji osłoniętych przewodów (MI- kabel).
Możliwość montażu za pomocą wkrętów dociskowych
pozwala osiągnąć styk końca czujnika z dnem osłony
termometrycznej. Standardowy materiał wykonania osłony
wkładu pomiarowego jest stal CrNi. Inne materiały na
zapytanie.
Średnica wkładu pomiarowego powinna być o ok. 1 mm
mniejsza niż średnica wewnętrzna osłony termometrycznej.
Przestrzeń większa niż 0,5 mm pomiędzy osłoną
termometryczną a czujnikiem wprowadza negatywny efekt
przepływu ciepła, a tym samym wydłuża czas pomiaru.
Standardowe długości wkładu pomiarowego
Ø wkładu pomiarowego w mm
Standardowa długość wkładu pomiarowego w mm
3
6
8
315 315 315 275
275
275
345
345
375
375
375
405
405
435
435
435
525
525
555
555
585
585
655
655
735
735
W tableli podane są standardowe długości czujnków. Inne długości też są możliwe.
Ochrona przeciwwybuchowa (opcjonalnie)
Termopary TC10-C są dostępne z certyfikatem
iskrobezpieczeństwa oraz z ceryfikatem zgodności
(TÜV 02 ATEX 1793 X).
Urządzenia te zgodne są z normią 94/9/EG (ATEX),
EEx-i, dla gazu i pyłów. Dostępna jest również deklaracja
producenta wg EN 50 020.
Wbudowane przetworniki temperatury posiadają osobne
ceryfikaty sprawdzenia.
Dopuszczalne zakresy temperatury otoczenia
wbudowanch przetworników są dostępne
w odpowiednich zatwierdzeniach dla przetworników.
Klasyfikacja / dopasowanie urządzeń (dopuszczalna moc
P max., minimalna długość szyjki i dopuszczalna temperatura)
do odpowiednich kategorii do których może być dołączona
instrukcja obsługi lub certyfikat sprawdzenia.
Karta katalogowa WIKA TE 65.03 · 06/2008
Strona 5 z 6
Przyłącze elektryczne
Termopara podwójna
3166822.03
Termopara prosta
Kolorowe oznaczenia
bieguna dodatniego
urządzenia zawsze
określa zależność
pomiędzy polaryzacją
a terminalem
Strona 6 z 6
Karta katalogowa WIKA TE 65.03 · 06/2008
WIKA Polska S.A.
ul. Łęgska 29/35, 87-800 Włocławek
Tel.: (+48) 54 23 01 100
Fax: (+48) 54 23 01 101
E-mail: [email protected]
www.wikapolska.pl
9099123 06/2008 PL
Specyfikacje i wymiary podane w niniejszej karcie przedstawiają stan konstrukcyjny aktualny w momencie wydruku.
Istnieje możliwość wprowadzenia modyfikacji i zmian specyfikacji materiałowej bez wcześniejszego powiadomienia.
