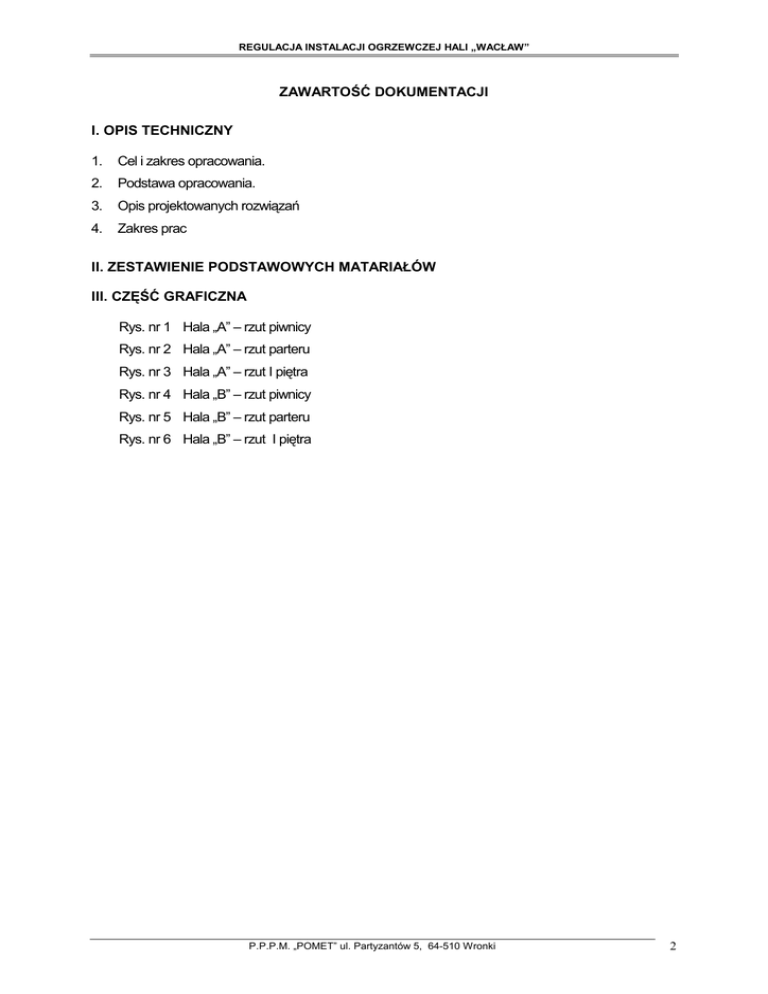

REGULACJA INSTALACJI OGRZEWCZEJ HALI „WACŁAW” ZAWARTOŚĆ DOKUMENTACJI I. OPIS TECHNICZNY 1. Cel i zakres opracowania. 2. Podstawa opracowania. 3. Opis projektowanych rozwiązań 4. Zakres prac II. ZESTAWIENIE PODSTAWOWYCH MATARIAŁÓW III. CZĘŚĆ GRAFICZNA Rys. nr 1 Hala „A” – rzut piwnicy Rys. nr 2 Hala „A” – rzut parteru Rys. nr 3 Hala „A” – rzut I piętra Rys. nr 4 Hala „B” – rzut piwnicy Rys. nr 5 Hala „B” – rzut parteru Rys. nr 6 Hala „B” – rzut I piętra P.P.P.M. „POMET” ul. Partyzantów 5, 64-510 Wronki 2 REGULACJA INSTALACJI OGRZEWCZEJ HALI „WACŁAW” I. OPIS TECHNICZNY do projektu budowlano-wykonawczego modernizacji ogrzewania hali „WACŁAW” i hotelu „MARATON” w Szamotułach REGULACJI INSTALACJI OGRZEWCZEJ HALI „WACŁAW” 1. Cel i zakres opracowania Celem opracowania jest wykonanie regulacji instalacji ogrzewczej w hali „Wacław” przy ul.Sportowej 6 w Szamotułach. Zakres opracowania obejmuje: • Inwentaryzację instalacji ogrzewczej • Rysunki instalacji c.o. z układem grzejników i zaworów • Dobór nastaw zaworów grzejnikowych termostatycznych 2. Podstawa opracowania • Umowa i uzgodnienia z Inwestorem. • Rozporządzenie Ministra Infrastruktury z dn. 12-04-2002r.w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Dz.U. Nr 75 z dn. 15-06-2002r. Poz. 690 z późniejszymi zmianami. • Obowiązujące normy i przepisy branżowe z zakresu budownictwa. • Projekt instalacji c.o. • Wizja lokalna. 3. Opis projektowanych rozwiązań Obecnie budynek zaopatrywany jest w ciepło ze źródła ciepła, którym są pompy ciepła. Pompy ciepła są wyeksploatowane, przez co zużywają dużo energii elektrycznej. W związku z powyższym zaprojektowano sieć cieplną niskoparametrową zasilającą halę „Wacław” wraz z węzłem ciepła w budynku. Z uwagi na zmianę parametrów pracy instalacji ogrzewczej nastąpiła konieczność jej regulacji. Hala „Wacław” posiada instalację ogrzewczą pompową z rozdziałem dolnym, z grzejnikami płytowymi, żebrowymi oraz rurowymi. W instalacji należy: - zdemontować istniejące zawory grzejnikowe na zasilaniu oraz powrocie, P.P.P.M. „POMET” ul. Partyzantów 5, 64-510 Wronki 3 REGULACJA INSTALACJI OGRZEWCZEJ HALI „WACŁAW” - zamontować zawory termostatyczne z głowicami wraz z klinem zabezpieczającym przed kradzieżą przy istniejących grzejnikach, - ustawić żądaną wartość nastawy zgodnie z niniejszym projektem, - konieczne zmiany na instalacji wykonać z rur miedzianych łączonych przez lutowanie, - odciąć i zdemontować istniejące odpowietrzenie instalacji, - w najwyższych punktach pionów instalacji ogrzewczej na zasilaniu zamontować automatyczny zawór odpowietrzający z zaworem odcinającym dn15, - przed poszczególnymi ciągami grzejników na sali gimnastycznej należy zastosować zawór regulacyjny STAD (ujęto w opracowaniu zasilania aparatów grzewczo-wentylacyjnych), nie wymieniać zaworów grzejnikowych na sali gimnastycznej, Po zakończeniu całości robót instalacyjno-montażowych, instalację dwukrotnie przepłukać, poddać próbie szczelności na ciśnienie 4,5 bar zgodnie z wytycznymi zawartymi w „Warunkach Technicznych Wykonania i Odbioru Robót BudowlanoMontażowych. Cz.II Instalacje sanitarne i przemysłowe.” Przeprowadzić rozruch próbny instalacji, a w dalszej kolejności wykonać próbę szczelności na gorąco. Po 72 godzinach instalację wystudzić i sprawdzić, czy ciśnienie w instalacji nie ulega zmianom. Instalację odpowietrzyć. Zgodnie z art. 20.1.1b oraz 21a.1.1a ustawy Prawo budowlane z dnia 7 lipca 1994r. z późn. zmianami nie jest wymagane sporządzenie informacji dotyczącej bezpieczeństwa i ochrony zdrowia. Opracowała: P.P.P.M. „POMET” ul. Partyzantów 5, 64-510 Wronki 4 REGULACJA INSTALACJI OGRZEWCZEJ HALI „WACŁAW” II. ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW Materiał Zawór termostatyczny grzejnikowy Zawór termostatyczny grzejnikowy Zawór grzejnikowy powrotny Zawór grzejnikowy powrotny Głowica termostatyczna Klin zabezpieczający przed kradzieżą Automatyczny zawór odpowietrzający Zawór odcinający motylkowy Typ Danfoss RA-N15 Danfoss RA-N20 Danfoss RLV-15 Danfoss RLV-20 Danfoss RAW 5115 Danfoss Średnica Dn15 Ilość [szt.] 102 Flamco Flexvent ½” Dn15 40 Dn15 40 Dn20 15 Dn15 102 Dn20 15 117 117 P.P.P.M. „POMET” ul. Partyzantów 5, 64-510 Wronki 5
