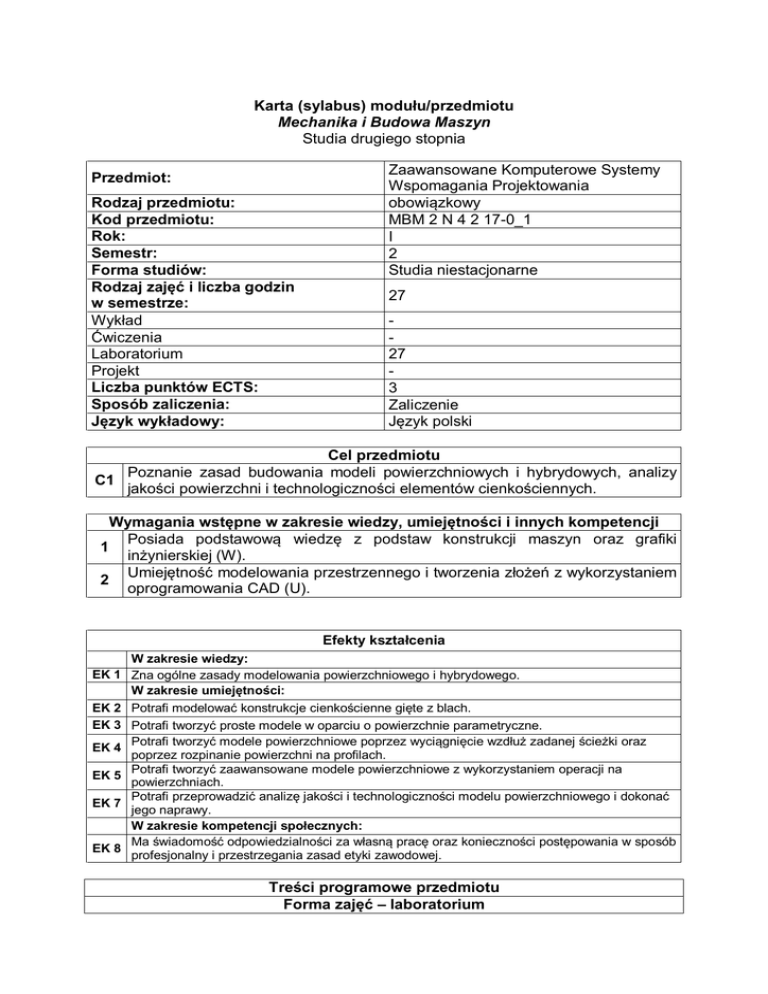

Karta (sylabus) modułu/przedmiotu Mechanika i Budowa Maszyn

Karta (sylabus) modułu/przedmiotu
Mechanika i Budowa Maszyn
Studia drugiego stopnia
Przedmiot:
Rodzaj przedmiotu:
Kod przedmiotu:
Rok:
Semestr:
Forma studiów:
Rodzaj zajęć i liczba godzin
w semestrze:
Wykład
Ćwiczenia
Laboratorium
Projekt
Liczba punktów ECTS:
Sposób zaliczenia:
Język wykładowy:
Zaawansowane Komputerowe Systemy
Wspomagania Projektowania
obowiązkowy
MBM 2 N 4 2 17-0_1
I
2
Studia niestacjonarne
27
27
3
Zaliczenie
Język polski
Cel przedmiotu
Poznanie zasad budowania modeli powierzchniowych i hybrydowych, analizy
C1
jakości powierzchni i technologiczności elementów cienkościennych.
Wymagania wstępne w zakresie wiedzy, umiejętności i innych kompetencji
Posiada podstawową wiedzę z podstaw konstrukcji maszyn oraz grafiki
1
inżynierskiej (W).
Umiejętność modelowania przestrzennego i tworzenia złożeń z wykorzystaniem
2
oprogramowania CAD (U).
Efekty kształcenia
W zakresie wiedzy:
EK 1 Zna ogólne zasady modelowania powierzchniowego i hybrydowego.
W zakresie umiejętności:
EK 2 Potrafi modelować konstrukcje cienkościenne gięte z blach.
EK 3 Potrafi tworzyć proste modele w oparciu o powierzchnie parametryczne.
Potrafi tworzyć modele powierzchniowe poprzez wyciągnięcie wzdłuż zadanej ścieżki oraz
EK 4
poprzez rozpinanie powierzchni na profilach.
Potrafi tworzyć zaawansowane modele powierzchniowe z wykorzystaniem operacji na
EK 5
powierzchniach.
Potrafi przeprowadzić analizę jakości i technologiczności modelu powierzchniowego i dokonać
EK 7
jego naprawy.
W zakresie kompetencji społecznych:
Ma świadomość odpowiedzialności za własną pracę oraz konieczności postępowania w sposób
EK 8
profesjonalny i przestrzegania zasad etyki zawodowej.
Treści programowe przedmiotu
Forma zajęć – laboratorium
Treści programowe
Narzędzia programowe modułów Generative Sheet Metal Design oraz
Aerospace Sheet Metal Design.
L1
1
2
3
Definiowanie cech materiału (blachy). Modelowanie wszelkiego rodzaju
przetłoczeń, zagięć, wycięć, usztywnień. Wykonanie rozwinięcia
elementu cienkościennego.
L2
Projekty elementów cienkościennych giętych z blachy: obudowa
komputera, różnorodne wsporniki metalowe, elementy mocujący,
fragment konstrukcji lotniczej.
L3
Narzędzia programowe modułu Generative Shape Design. Tworzenie
powierzchni walcowych i sferycznych. Modelowanie powierzchniowe
poprzez wyciągnięcie równoległe profilu lub wzdłuż zadanej ścieżki
albo poprzez obrót profilu względem osi. Modelowanie powierzchniowe
poprzez rozpinanie powierzchni na profilach
L4
Projekty modeli cienkościennych w oparciu powierzchnie
parametryczne.
L5
Operacje uzupełniające: Tworzenie powierzchni odsuniętej. Tworzenie
wypełnień między powierzchniami. Tworzenie powierzchni
wpasowanej. Operacje pomocnicze.
L6
Projekty modeli cienkościennych w oparciu powierzchnie tworzone
poprzez wyciągnięcie wzdłuż zadanej ścieżki oraz poprzez rozpinanie
jej na profilach.
L7
Operacje zaawansowane na powierzchniach. Łączenie krzywych i
powierzchni, likwidacja nieciągłości, naprawa i wygładzanie
powierzchni. Rozdzielanie i przycinanie powierzchni, pozyskiwanie
kształtu z elementu oraz ze szkicu.
L8
Projekt modelu cienkościennych w oparciu powierzchnie
zaawansowane.
L9
Analiza jakości powierzchni i technologiczności wyrobu
cienkościennego.
L10
Projekt kompleksowej oceny jakości i technologiczności modelu
cienkościennego na przykładzie dwóch obiektów.
L11
Modelowanie hybrydowe jako twórcze połączenie technik bryłowych i
powierzchniowych. Projekt modelu hybrydowego.
Metody dydaktyczne
Prezentacje multimedialne
Ćwiczenia laboratoryjne w systemie Catia v5 doskonalące poznanie narzędzi.
Projekty w systemie Catia v5 utrwalające i sprawdzające wiedzę i umiejętności .
Obciążenie pracą studenta
Średnia liczba godzin na zrealizowanie
Forma aktywności
aktywności
Godziny kontaktowe z wykładowcą, w tym:
30
udział w ćwiczeniach laboratoryjnych
27
udział w konsultacjach w odniesieniu do
laboratorium
Praca własna studenta, w tym:
Przygotowanie się do zajęć laboratoryjnych –
łączna liczba godzin w semestrze
Przygotowanie się do zaliczenia – łączna liczba
godzin w semestrze
Łączny czas pracy studenta
Sumaryczna liczba punktów ECTS dla
przedmiotu:
Liczba punktów ECTS w ramach zajęć
o charakterze praktycznym (ćwiczenia,
laboratoria, projekty)
1
2
1
3
45
30
15
75
3
3
Literatura podstawowa
Wełyczko A.: Catia V5. Przykłady efektywnego wykorzystania systemu w
projektowaniu mechanicznym., Wydawnictwo Helion 2005.
Wełyczko A.: Catia V5. Sztuka modelowania powierzchniowego., Wydawnictwo
Helion 2005.
Literatura uzupełniająca
W.Skarka, A.Mazurek: Catia. Podstawy modelowania i zapisu konstrukcji.
Wydawnictwo Helion 2005.
Macierz efektów kształcenia
Efekt
kształcenia
EK 1
EK 2
EK 3
EK 4
EK 5
EK 6
EK 7
EK8
Odniesienie
danego efektu
kształcenia do
efektów
zdefiniowanych
dla całego
programu (PEK)
MBM2A_W08++
MBM2A_W09++
MBM2A_U16++
MBM2A_U15++
MBM2A_U16++
MBM2A_U15++
MBM2A_U16++
MBM2A_U12++
MBM2A_U16++
MBM2A_U12++
MBM2A_U15++
MBM2A_K04++
MBM2A_K03++
MBM2A_W08++
MBM2A_W09++
Cele
przedmiot
u
Treści
programowe
Metody
dydaktyczne
Sposób oceny
C1
L1,L3,L10
1, 2
O1
C1
L1,L2
1, 2
O2,O3,O4,O5,
O6
C1
L1,L3,L4
1,2, 3
O1
C1
L1,L3,L6,L8
1, 2,3
OF1,OF2,O2
C1
L1,L3,L4,L11
1,2, 3
O3
C1
L9,L10,L11
1, 2, 3
O4,O6
C1
L9,L10,L11
1,2,3
O5
C1
L1,L3,L10
2
O1,O2,O3,O4,
O5
Metody i kryteria oceny
Symbol
metody
oceny
O1
O2
O3
O4
O5
O6
OK
Opis metody oceny
Ocena jakości modelu konstrukcji cienkościennej
giętej z blach.
Ocena jakości modelu cienkościennego powstałego
głównie w oparciu powierzchnie parametryczne.
Ocena jakości modelu cienkościennego powstałego
głównie w oparciu powierzchnie oparte na krzywej
typu Spine.
Ocena jakości zaawansowanego modelu
cienkościennego grupującego szerokie spectrum
narzędzi i technik modelowania w GSD.
Ocena jakości i kompletności analizy jakości
powierzchni oraz technologiczności wyrobu z
wykorzystaniem aplikacji GSD.
Ocena jakości modelu wykonanego w technice
hybrydowej.
Ocena zaliczenia jest średnią ważoną obejmującą
oceny cząstkowe:
OK=0.1(O1+O2)+ 0.15(O3+O5+O6)+0.35*O4
zaokrąglaną wg zasad:
3.00-3.25- ocena dostateczna
3.26-3.75- ocena dostateczna plus
3.76-4.25- ocena dobra
4.26-4.75- ocena dobra plus
4.76-5.00- ocena bardzo dobra
Autor
programu:
Adres e-mail:
Jednostka
organizacyjna:
Próg
zaliczeniowy
ocena dst
ocena dst
ocena dst
ocena dst
ocena dst
ocena dst
ocena dst
dr inż. Mirosław Ferdynus
[email protected],
Katedra Podstaw Konstrukcji Maszyn i Mechatroniki, Wydział
Mechaniczny
