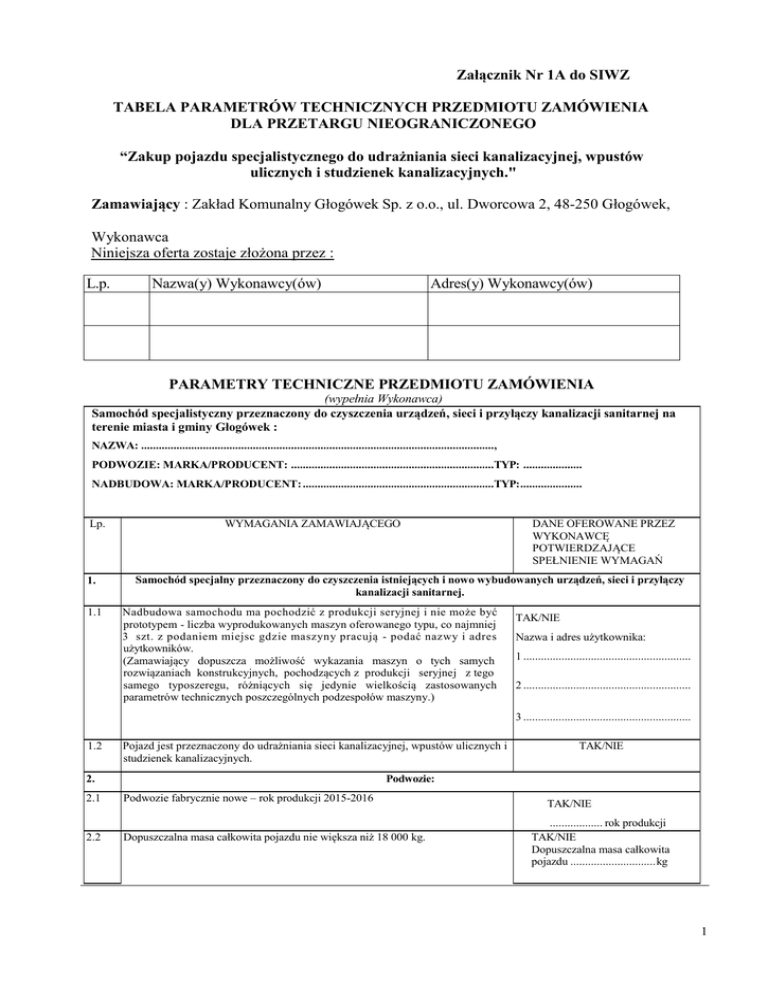

Załącznik Nr 1A do SIWZ
TABELA PARAMETRÓW TECHNICZNYCH PRZEDMIOTU ZAMÓWIENIA
DLA PRZETARGU NIEOGRANICZONEGO
“Zakup pojazdu specjalistycznego do udrażniania sieci kanalizacyjnej, wpustów
ulicznych i studzienek kanalizacyjnych."
Zamawiający : Zakład Komunalny Głogówek Sp. z o.o., ul. Dworcowa 2, 48-250 Głogówek,
Wykonawca
Niniejsza oferta zostaje złożona przez :
L.p.
Nazwa(y) Wykonawcy(ów)
Adres(y) Wykonawcy(ów)
PARAMETRY TECHNICZNE PRZEDMIOTU ZAMÓWIENIA
(wypełnia Wykonawca)
Samochód specjalistyczny przeznaczony do czyszczenia urządzeń, sieci i przyłączy kanalizacji sanitarnej na
terenie miasta i gminy Głogówek :
NAZWA: ........................................................................................................................,
PODWOZIE: MARKA/PRODUCENT: .....................................................................TYP: ....................
NADBUDOWA: MARKA/PRODUCENT: .................................................................TYP: .....................
Lp.
1.
1.1
WYMAGANIA ZAMAWIAJĄCEGO
DANE OFEROWANE PRZEZ
WYKONAWCĘ
POTWIERDZAJĄCE
SPEŁNIENIE WYMAGAŃ
Samochód specjalny przeznaczony do czyszczenia istniejących i nowo wybudowanych urządzeń, sieci i przyłączy
kanalizacji sanitarnej.
Nadbudowa samochodu ma pochodzić z produkcji seryjnej i nie może być
prototypem - liczba wyprodukowanych maszyn oferowanego typu, co najmniej
3 szt. z podaniem miejsc gdzie maszyny pracują - podać nazwy i adres
użytkowników.
(Zamawiający dopuszcza możliwość wykazania maszyn o tych samych
rozwiązaniach konstrukcyjnych, pochodzących z produkcji seryjnej z tego
samego typoszeregu, różniących się jedynie wielkością zastosowanych
parametrów technicznych poszczególnych podzespołów maszyny.)
TAK/NIE
Nazwa i adres użytkownika:
1 .........................................................
2 .........................................................
3 .........................................................
1.2
Pojazd jest przeznaczony do udrażniania sieci kanalizacyjnej, wpustów ulicznych i
studzienek kanalizacyjnych.
2.
TAK/NIE
Podwozie:
2.1
Podwozie fabrycznie nowe – rok produkcji 2015-2016
2.2
Dopuszczalna masa całkowita pojazdu nie większa niż 18 000 kg.
TAK/NIE
.................. rok produkcji
TAK/NIE
Dopuszczalna masa całkowita
pojazdu ............................. kg
1
2.3
Podwozie z napędem na tylną oś ( 2WD)
2.4
Silnik o mocy do 280 KM, spełniający normę emisji spalin Euro 6.
2.5
Pasywny filtr cząstek stałych nie wymagający dopalania.
2.6
Filtr paliwa podgrzewany.
TAK/NIE
2.7
Płomieniowe urządzenie rozruchowe.
TAK/NIE
2.8
Rozstaw osi od 3500mm do3700 mm
2.9
Skrzynia biegów co najmniej 8 biegowa.
2.10
Nośność osi przedniej co najmniej 6300 kg
2.11
Tylne zawieszenie co najmniej 9500 kg
TAK/NIE
TAK/NIE
Silnik o mocy ....................... KM
TAK/NIE
TAK/NIE
Rozstaw osi
TAK/NIE
Skrzynia biegów - ........ biegowa.
TAK/NIE
Przednie zawieszenie paraboliczne
....................................... kg
TAK/NIE
Tylne zawieszenia powietrzne
................................. kg.
TAK/NIE
2.12
Stabilizator osi przedniej i tylnej.
2.13
Blokada mechanizmu różnicowego tylnej osi.
TAK/NIE
2.14
Zawieszenie wielopiórowe przednie i tylne
TAK/NIE
2.15
Pasy bezpieczeństwa z napinaczami
TAK/NIE
2.16
Centralny zamek
TAK/NIE
2.17
System zapobiegający blokowaniu kół podczas hamowania ABS
TAK/NIE
2.18
2.19
Koła o rozmiarze R22,5
Zderzak stalowy.
TAK/NIE
TAK/NIE
2.20
Zbiornik paliwa na co najmniej 200l.
2.21
Korek wlewu zamykany na kluczyk
2.22
Hydrauliczne wspomaganie kierownicy.
TAK/NIE
2.23
Kierownica z możliwością regulacji wysokości.
TAK/NIE
2.24
Blokada koła kierownicy z immobiliserem.
TAK/NIE
2.25
Dwa akumulatory o pojemności co najmniej 155 Ah.
TAK/NIE
Zbiornik paliwa ................ litrów.
TAK/NIE
TAK/NIE
Dwa akumulatory o pojemności
.................................. Ah
TAK/NIE
2.26
Kabina trzyosobowa krótka. Komfortowe siedzenie kierowcy z zawieszeniem
pneumatycznym regulowanym w trzech płaszczyznach
2.27
Kamera cofania z monitorem w kabinie
TAK/NIE
2.28
Pionowy wlot powietrza z filtrem powietrza ponad ramą i wydech pionowy.
TAK/NIE
2.29
Podgrzewana elektrycznie przednia szyba
TAK/NIE
2.30
Klimatyzacja.
TAK/NIE
2.31
TAK/NIE
2.32
Elektrycznie sterowane i podgrzewane lusterka szerokokątne. Lusterko przednie po
stronie pasażera dojazdowe, lusterka wsteczne dostosowane do gabarytów nadwozia,
lusterko krawężnikowe prawe
Wywietrznik dachowy.
2.33
Fabryczne światła obrotowe na dachu kabiny.
TAK/NIE
2.34
Przewód do pompowania kół co najmniej 15 m.
TAK/NIE
TAK/NIE
2
2.35
Zbiornik AdBlue min 25l - podgrzewany
TAK/NIE
2.36
Stopnie wejścia do kabiny wykonane w całości z metalu
TAK/NIE
2.37
Płyta zabezpieczające dół silnika wykonana z metalu
TAK/NIE
2.38
Fotel kierowcy i pasażera wykonane z materiału odpornego na wsiąkanie wody
TAK/NIE
2.39
Podstawowe wyposażenie pojazdu obejmujące co najmniej:
1) pełnowymiarowe koło zapasowe, 2) podnośnik
hydrauliczny. 3) gaśnica, 4) apteczka, 5) trójkąt
ostrzegawczy, 6) klin pod koła 2 szt., 7) dywaniki, 8)
klucz do kół
TAK/NIE
3.
Nadbudowa:
3.1
Nadbudowa fabrycznie nowa - rok produkcji 2016.
3.2
Zbiornik:
1) cylindryczny na osad, wykonany ze stali węglowej, o pojemności
całkowitej min. 7 000 dm3,
2) zbiornik wody czystej min. 2 500 dm3,
3) dopuszcza się konstrukcję zbiornika cylindrycznego wyposażonego w
boczne modułowe zbiorniki wodne
4) obydwie komory zbiornika wyposażone we wskaźniki napełniania,
5) tylna dennica zbiornika otwierana i zamykana hydraulicznie, rygle dennicy
zabezpieczone przed uszkodzeniem,
TAK/NIE
...................rok produkcji
TAK/NIE
Zbiornik cylindryczny, wykonany ze
stali nierdzewnej, o pojemności
całkowitej
................. dm3
z podziałem na
................... dm3 dla wody czystej
................... dm3 dla ścieków
3.3
Układ ssania: 1) pompa ssąco-tłocząca: a) o wydajności nie mniejszej niż 930
m3/h, b) minimalna głębokość ssania 6 m od poziomu jezdni
d) możliwość jednoczesnej pracy z pompą wysokociśnieniową, bez
obniżenia parametrów pracy,
e) napęd pompy hydrauliczny f) co najmniej dwukrotne zabezpieczenie
kompresora przed zalaniem, g) automatyczny wyłącznik w przypadku pełnego
zbiornika, h) licznik czasu pracy kompresora
2) wysięgnik teleskopowy:
a)
TAK/NIE
Pompa ssąco-tłocząca o wydajności
.................................. m3/h,
minimalna głębokość ssania
pompy ssąco - tłoczącej ....................
m od poziomu jezdni,
TAK/NIE
z rurą ssącą DN 110 mm,
b) wysuwany i obracany hydraulicznie,
c) posiadający hydraulicznie podnoszone i opuszczane ramię ssące,
d) kąt obrotu nie mniejszy niż 300°,
e) posiadający zawór ssący i/lub ssąco-spustowy
f) wyposażony w dodatkowe węże ssawne DN 110 – 3 odcinki po 3m
3.4
Układ wysokociśnieniowy:
1) pompa wodna:
a) tłokowa o wydajności min. 210 l/min,
b) ciśnienie robocze min. 170 bar,
TAK/NIE
c) napęd pompy hydrauliczny, dopuszczalne mechaniczne przeniesienie
napędu przez wały i skrzynię przekładniową,
Pompa wodna nurnikowa o
wydajności maksymalnej
d) możliwość jednoczesnej pracy z pompą wysokociśnieniową, bez
obniżenia parametrów pracy,
.............................. l/min,
e) płynna regulacja wydatku i ciśnienia,
f)
wyposażona w zabezpieczenie pompy przed pracą na sucho,
ciśnienie robocze pompy wodnej co
najmniej ............................. bar
g) posiadająca licznik czasu pracy pompy,
h) wyposażona w urządzenia umożliwiające pracę w temperaturze
ujemnej do - 15°C
urządzenia umożliwiające pracę w
temperaturze ujemnej co najmniej
do minus
°C
i) w czasie jazdy, pracy i na postoju, możliwość podgrzewania i
cyrkulacji wody przez wszystkie przewody w układzie zamkniętym w celu
ochrony pompy i przewodów wysokociśnieniowych przed
zamarznięciem,
3
j) możliwość usunięcia pozostałości wody z układu wodnego i pompy przedmuch pneumatyczny,
2)
wyciągarka duża umieszczona na tylnej dennicy
a)
napędzana hydraulicznie,
b)
odchylana na płaszczyźnie poziomej o kąt 180°,
c)
wyposażona w wąż wysokociśnieniowy:
- o długości co najmniej 120m
- o średnicy DN 25 mm
- o ciśnieniu roboczym co najmniej 250 bar, i ciśnieniu
rozrywającym nie mniejszym niż 625 bar
d) wyposażona w układ automatycznego układania węża na
wciągarce,
e) posiadająca licznik wysunięcia węża.
3) wyciągarka mała umieszczona w tylnej części pojazdu
a) napędzana hydraulicznie (manualnie), z płynną regulacją
prędkości obrotowej,
b) wyposażona w wąż wysokociśnieniowy DN 13mm o długości
co najmniej 60m.
3.5
Zamykane na klucz pojemniki ze stali nierdzewnej do przewozu wyposażenia,
usytuowane po obu stronach zbiornika, nierdzewne pojemniki lub stelaże na
węże ssące.
TAK/NIE
3.6
Pistolet wysokociśnieniowy do mycia studzienek.
TAK/NIE
3.7
Komplet dysz do węża wysokiego ciśnienia na bębnach
TAK/NIE
3.8
Wodoszczelny panel sterujący pracą pomp, znajdujący się z tyłu pojazdu w
miejscu pracy operatora
TAK/NIE
3.9
Węzeł sanitarny z ciepłą wodą
TAK/NIE
3.10
Elektryczne urządzenie do podnoszenia pokryw studzienek i krat wpustów
TAK/NIE
3.11
Pojedyncze światło ostrzegawcze w tylnej części zabudowy.
TAK/NIE
3.12
Lampa przenośna do oświetlania stanowiska pracy ze zwijanym przewodem.
TAK/NIE
Gwarancja, rękojmia i serwis - Wykonawca oświadcza Zamawiającemu, że:
4.
4.1
Wykonawca udzieli gwarancji jakości w wymiarze co najmniej 24 miesiące dla
nadbudowy i co najmniej 24 miesiące dla podwozia, licząc od daty podpisania
protokołu odbioru końcowego.
TAK/NIE
Wykonawca udziela gwarancji
jakości w wymiarze .......... miesiące
dla nadbudowy i ............... miesięcy
dla podwozia.
4.2
Udzieli rękojmi za wady na okres 24 miesięcy, licząc od daty podpisania
protokołu odbioru końcowego.
TAK/NIE
4.3
W okresie obowiązywania gwarancji zapewni bezpłatny serwis.
TAK/NIE
Podpis(y):
4
l.p.
Nazwa(y)
Wykonawcy(ów)
Nazwisko i imię osoby
(osób)upoważnionej (ych)
do podpisania niniejszej
oferty w imieniu
Wykonawcy(ów)
Podpis(y) osoby(osób)
upoważnionej (ych) do
podpisania niniejszej
oferty w imieniu
Wykonawcy(ów)
Pieczęć(cie)
Wykonawcy(ów)
Miejscowość i
data
1)
2)
3)
