bramy przesuwne

www.plast-met.pl
typy

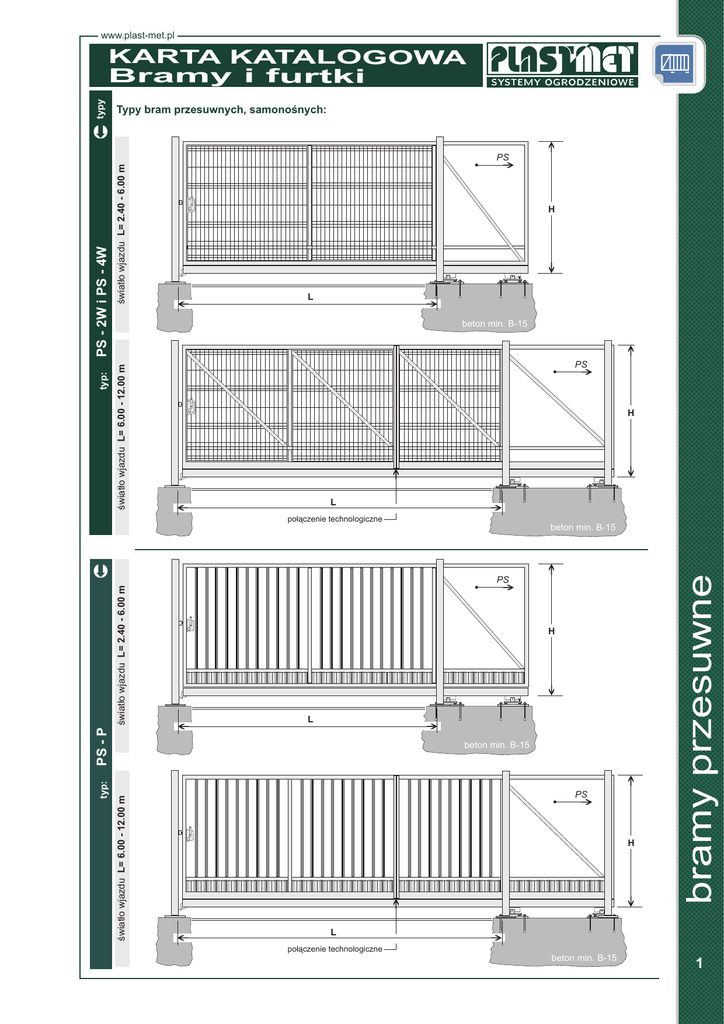

KARTA KATALOGOWA
Bramy i furtki
Typy bram przesuwnych, samonośnych:
światło wjazdu L= 2.40 - 6.00 m
H
L
beton min. B-15
PS
światło wjazdu L= 6.00 - 12.00 m
typ:
PS - 2W i PS - 4W
PS
H
L
połączenie technologiczne
H
L
beton min. B-15
światło wjazdu L= 6.00 - 12.00 m
typ:
PS - P
światło wjazdu L= 2.40 - 6.00 m
PS
PS
H
bramy przesuwne
beton min. B-15
L
połączenie technologiczne
beton min. B-15
1
www.plast-met.pl
konstrukcja
wypełnienie
Parametry techniczne, opis bram przesuwnych typu SOLID i ECONOMIC
Rodzaj
SOLID
PS-2W
panel zgrzewany FORTIS 5/5 typ 2W/H - ( 800/1000/1200/1400/1600 ) mm
PS-4W
panel zgrzewany FORTIS 5/5 typ 4W/H - ( 1360/1560/1760/1960/2160/2360/2560 ) mm
ECONOMIC
panel zgrzewany FORTIS 5/5 typ 2W/H - ( 800/1000/1200/1400/1600 ) mm
panel zgrzewany FORTIS 5/5 typ 4W/H - (1360/1560/1760) mm
PS-P
profil zamknięty dla PS-P/20 - 25x25x1.5mm
nie dotyczy
profil nośny
dla bram L<6,00 m - 80x80x4.0 / dla bram L>6,00 - 120x100x5.0 mm
profil ramy
belka dolna - 50x50 / 60x60 / 80x60 / 100x60 , pozostałe 50x50 / 60x60x3.0 mm
profil słupa
słup najazdowy / prowadzący (1) - 80x60x3.0 , słup prowadzący (2) - 60x60x3.0 mm
ceownik półzamknięty 60x70x3,5mm
profil zamknięty 40x40x2,0
profil zamknięty 60x60x3,0
wzmocnienie
dla PS-2W/4W - profil ukośny 50x50 / 60x60x3.0 , dla PS-P - falbana stalowa gr. 4mm
opcje
profil ukośny 40x40x2,0
zabezpieczenia cynkowanie ogniowe EN-ISO 1461 lub system DUPLEX ( ocynk. ogniowy + poliester )
automatyka
firmy
UWAGA: Bramy przesuwne wypełnione profilem kwadratowym dostępne są tylko w wersji SOLID.
Opis elementów składowych bramy PS-P. w wersjiSOLID
1
2
2
rama bramy
2a
belka dolna
2b
wypełnienie - profil
2c
falbana wzmacniająca - stalowa
3
zamek LOCINOX
4
wózek
5
kółko najazdowe
6
stopa najazdowa
2
9
7
słup najazdowy
8
pochwyt / kieszeń zamka
9
rolki prowadzące
10
listwa ochronna
OX
CIN
LO
8
2b
2a
3
7
2c
4
6
1
rys.1) profil nośny
100
5
80
* przekroje profili nośnych bram w zależności od światła wjazdu (L):
80
120
bramy przesuwne
10
profil nośny 80x80 lub 100x120
dla L > 6.00m
dla L < 6.00m
światło wjazdu L > Lmin = 2.90 / Lmax = 7.00 m
Typy bram dwuskrzydłowych, uchylnych:
szczegół A
H
szczegół B
L
szczegół A
H
szczegół B
L
wypełnienie
Parametry techniczne, opis bram dwuskrzydłowych w wersji SOLID i ECONOMIC
SOLID
DS-2W
panel zgrzewany FORTIS 5/5 typ 2W/H - ( 800/1000/1200/1400/1600 ) mm
DS-4W
panel zgrzewany FORTIS 5/5 typ 4W/H - ( 1360/1560/1760/1960/2160/2360/2560 ) mm
ECONOMIC
panel zgrzewany FORTIS 5/5 typ 2W/H - ( 800/1000/1200/1400/1600 ) mm
panel zgrzewany FORTIS 5/5 typ 4W/H - (1360/1560/1760) mm
DS-P
konstr.
opcje
Rodzaj
profil zamknięty dla PS-P/25 - 25x25x1.5 mm
nie dotyczy
profil ramy
rama - 50x50 / 60x60 / 50x30 / 40x40 mm
profil słupa
słup dla L<6.00 - 100x100x3.0 , dla L>6 160x160x4.0 mm
profil zamknięty 40x40x2,0
profil zamknięty 80x80x3,0
zabezpieczenia cynkowanie ogniowe EN-ISO 1461 lub system DUPLEX ( ocynk. ogniowy + poliester )
automatyka
firmy
UWAGA: Bramy dwuskrzydłowe wypełnione profilem kwadratowym dostępne są tylko w wersji SOLID.
A szczegół:
-9 0
5-30 mm
sk
50-70 mm
zamek LOCINOX - AL
0
zawias M16 /20 - 90
kąt otwarcia
80
ką
w
ot
skrzyd
arcia
ła
B
ła 0
yd
rz
t
szczegół:
-1
zawias M16 /20 - 180
A
szczegół:
X
INO
LOC
bramy dwuskrzydlowe - uchylne
światło wjazdu L > Lmin = 2.90 / Lmax = 7.00 m
typ:
DS - P
typ:
DS - 2W i DS - 4W
typy
www.plast-met.pl
3
typy
Typy furtek ogrodzeniowych:
szczegół B
F-P
szczegół A
F - 2W i F - 4W
typy
www.plast-met.pl
H
typ:
typ:
H
L
L
Parametry techniczne, opis furtek w wersji SOLID i ECONOMIC
Rodzaj
SOLID
panel zgrzewany FORTIS 5/5 typ 2W/H - ( 800/1000/1200/1400/1600 ) mm
F-4W
panel zgrzewany FORTIS 5/5 typ 4W/H - ( 1360/1560/1760/1960/2160/2360/2560 ) mm
wypełnienie
profil ramy
rama - 50x50 / 50x30 / 40x40 mm
profil słupa
słup 60x60 / 80x80x3.0 mm
opcje
F-2W
konstr.
ECONOMIC
panel zgrzewany FORTIS 5/5 typ 2W/H - ( 800/1000/1200/1400/1600 ) mm
panel zgrzewany FORTIS 5/5 typ 4W/H - (1360/1560/1760) mm
profil zamknięty dla PS-P/25 - 25x25x1.5 mm
F-P
nie dotyczy
profil zamknięty 40x40x2,0
profil zamknięty 80x80x3,0
zabezpieczenia cynkowanie ogniowe EN-ISO 1461 lub system DUPLEX ( ocynk. ogniowy + poliester )
elektrozaczep opcjonalne wyposażenie furtki w elektrozaczep, umozliwiajacy otwieranie furtki przez domofon
UWAGA: Furtki wypełnione profilem kwadratowym dostępne są tylko w wersji SOLID.
Sposoby otwierania furtek, oznaczenia:
POSESJA
POSESJA
POSESJA
POSESJA
L/PO
P/PO
ULICA
ULICA
L/UL
P/UL
ULICA
ULICA
Szczegóły:
szczegół:
X
INO
LOC
-9 0
50-70 mm
PLAST-MET Systemy Ogrodzeniowe / ul. Milicka 34, PL55-100 Trzebnica / tel. 0048 (071) 312 07 93
copyright by plast-met `2009
sk
zamek LOCINOX - AL
0
zawias M16 /20 - 90
t
ką
kąt otwarcia
5-30 mm
4
B
ła 0
yd
rz
w
ot
skrzyd
arcia
ła
80
zawias M16 /20 - 180
A szczegół:
szczegół:
-1
furtki
A
