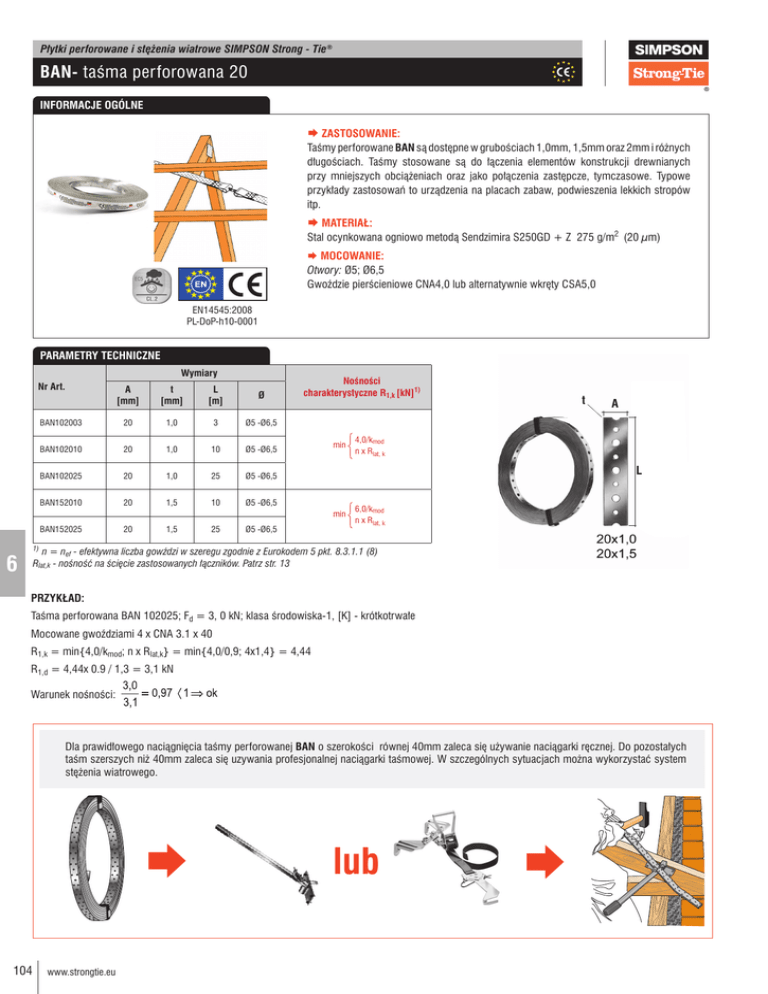

BAN- taśma perforowana 20
INFORMACJE OGÓLNE
 ZASTOSOWANIE:
Taśmy perforowane BAN są dostępne w grubościach 1,0mm, 1,5mm oraz 2mm i różnych
długościach. Taśmy stosowane są do łączenia elementów konstrukcji drewnianych
przy mniejszych obciążeniach oraz jako połączenia zastępcze, tymczasowe. Typowe
przykłady zastosowań to urządzenia na placach zabaw, podwieszenia lekkich stropów
itp.
 MATERIAŁ:
Stal ocynkowana ogniowo metodą Sendzimira S250GD + Z 275 g/m2 (20 µm)
MOCOWANIE:
Otwory: Ø5; Ø6,5
Gwoździe pierścieniowe CNA4,0 lub alternatywnie wkręty CSA5,0
EN14545:2008
PL-DoP-h10-0001
PARAMETRY TECHNICZNE
Wymiary
Nr Art.
A
[mm]
t
[mm]
L
[m]
Ø
BAN102003
20
1,0
3
Ø5 -Ø6,5
BAN102010
20
1,0
10
Ø5 -Ø6,5
BAN102025
20
1,0
25
Ø5 -Ø6,5
BAN152010
20
1,5
10
Ø5 -Ø6,5
Nośności
charakterystyczne R1,k [kN]1)
min
20
1,5
25
Ø5 -Ø6,5
A
4,0/kmod
n x Rlat, k
L
min
BAN152025
t
6,0/kmod
n x Rlat, k
1)
n = nef - efektywna liczba gowździ w szeregu zgodnie z Eurokodem 5 pkt. 8.3.1.1 (8)
Rlat,k - nośność na ścięcie zastosowanych łączników. Patrz str. 13
6
PRZYKŁAD:
Taśma perforowana BAN 102025; Fd = 3, 0 kN; klasa środowiska-1, [K] - krótkotrwałe
Mocowane gwoździami 4 x CNA 3.1 x 40
R1,k = min{4,0/kmod; n x Rlat,k} = min{4,0/0,9; 4x1,4} = 4,44
R1,d = 4,44x 0.9 / 1,3 = 3,1 kN
Warunek nośności:
Dla prawidłowego naciągnięcia taśmy perforowanej BAN o szerokości równej 40mm zaleca się używanie naciągarki ręcznej. Do pozostałych
taśm szerszych niż 40mm zaleca się uzywania profesjonalnej naciągarki taśmowej. W szczególnych sytuacjach można wykorzystać system
stężenia wiatrowego.

104
www.strongtie.eu
lub

