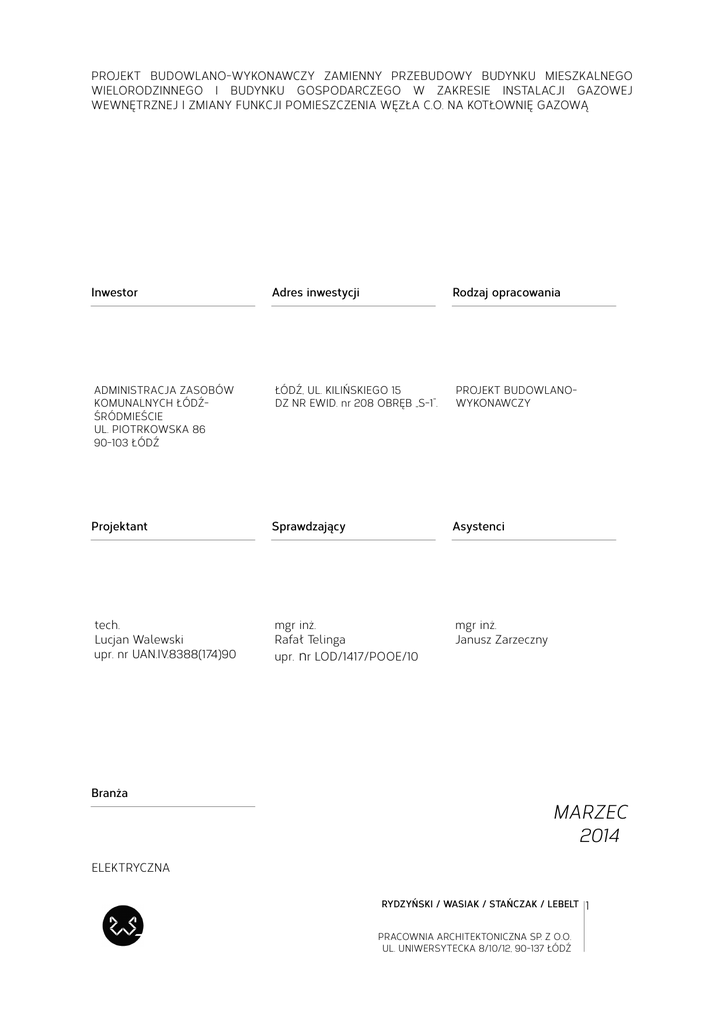

marzec 2014

PROJEKT BUDOWLANO-WYKONAWCZY ZAMIENNY PRZEBUDOWY BUDYNKU MIESZKALNEGO
WIELORODZINNEGO I BUDYNKU GOSPODARCZEGO W ZAKRESIE INSTALACJI GAZOWEJ
WEWNĘTRZNEJ I ZMIANY FUNKCJI POMIESZCZENIA WĘZŁA C.O. NA KOTŁOWNIĘ GAZOWĄ
Inwestor
Adres inwestycji
Rodzaj opracowania
ADMINISTRACJA ZASOBÓW
KOMUNALNYCH ŁÓDŹŚRÓDMIEŚCIE
UL. PIOTRKOWSKA 86
90-103 ŁÓDŹ
ŁÓDŹ, UL. KILIŃSKIEGO 15
DZ NR EWID. nr 208 OBRĘB „S-1”.
PROJEKT BUDOWLANOWYKONAWCZY
Projektant
Sprawdzający
Asystenci
tech.
Lucjan Walewski
upr. nr UAN.IV.8388(174)90
mgr inż.
Rafał Telinga
upr. nr LOD/1417/POOE/10
mgr inż.
Janusz Zarzeczny
Branża
MARZEC
2014
ELEKTRYCZNA
RYDZYŃSKI / WASIAK / STAŃCZAK / LEBELT
PRACOWNIA ARCHITEKTONICZNA SP. Z O.O.
UL. UNIWERSYTECKA 8/10/12, 90-137 ŁÓDŹ
1
Spis treści
/ INFORMACJE OGÓLNE......................................................................4
/ Inwestor..................................................................................................................................................................................................................4
/ Obiekt.......................................................................................................................................................................................................................4
/ Jednostka projektowa.................................................................................................................................................................................4
/ Rodzaj opracowania......................................................................................................................................................................................4
/ Podstawa opracowania...............................................................................................................................................................................4
/ Przedmiot opracowania.............................................................................................................................................................................5
/ Zagadnienia poza zakresem opracowania..................................................................................................................................5
/ Stan istniejący...................................................................................................................................................................................................5
/OPIS TECHNICZNY.................................................................................6
/ Zasilanie w energie elektryczną.........................................................................................................................................................6
/ Tablica kotłowni...............................................................................................................................................................................................6
/ Wewnętrzne linie zasilające...................................................................................................................................................................6
/ Instalacja oświetlenia ................................................................................................................................................................................6
/ Instalacja gniazd i zasilania urządzeń............................................................................................................................................7
/ Instalacja wykrywania wycieku gazu...............................................................................................................................................7
/ Połączenia wyrównawcze.........................................................................................................................................................................7
/ Ochrona przeciwpożarowa.......................................................................................................................................................................7
/ Zagadnienia BHP.............................................................................................................................................................................................8
/ WYTYCZNE DO SPORZĄDZENIA PLANU BIOZ...............8
/ ZAŁĄCZNIKI................................................................................................9
/OŚWIADCZENIE...............................................................................................................................................................................................10
/ DECYZJA O STWIERDZENIU PRZYGOTOWANIA ZAWODOWEGO.......................................................................11
/ ZAŚWIADCZENIE PRZYNALEŻNOŚCI DO PIIB.....................................................................................................................12
/ DECYZJA O STWIERDZENIU PRZYGOTOWANIA ZAWODOWEGO......................................................................13
/ ZAŚWIADCZENIE PRZYNALEŻNOŚCI DO PIIB.....................................................................................................................14
2
RYDZYŃSKI / WASIAK / STAŃCZAK / LEBELT
PRACOWNIA ARCHITEKTONICZNA SP. Z O.O.
UL. UNIWERSYTECKA 8/10/12, 90-137 ŁÓDŹ
/ CZĘŚĆ RYSUNKOWA PROJEKTU..............................................15
RYDZYŃSKI / WASIAK / STAŃCZAK / LEBELT
PRACOWNIA ARCHITEKTONICZNA SP. Z O.O.
UL. UNIWERSYTECKA 8/10/12, 90-137 ŁÓDŹ
3
/ INFORMACJE OGÓLNE
/ Inwestor
Administracja Zasobów Komunalnych Łódź-śródmieście ul. Piotrkowska 86, 90-103 Łódź
/ Obiekt
Łódź, ul. Kilińskiego 208, dz, nr ewid. 208, obręb S-1
/ Jednostka projektowa
Rydzyński, Wasiak, Stańczak, Lebelt, pracownia architektoniczna Sp. z o.o.; ul. Uniwersytecka
8/10/20, 90-137 Łódź.
/ Rodzaj opracowania
Projekt budowlano-wykonawczy.
/ Podstawa opracowania
Podstawą formalną opracowania jest umowa zawarta pomiędzy Inwestorem a Firmą „Rydzyński
Wasiak Stańczak Lebelt – Pracownia Architektoniczna Sp. z o.o.”
Podstawę merytoryczną niniejszego opracowania stanowią:
•
•
•
•
•
•
•
•
•
•
4
Umowa z Inwestorem z dnia 22.08.2013r. Nr ZP/10/KC/U/2014
Przekazany przez Zamawiającego projekt budowlano-wykonawczy przebudowy budynku
mieszkalnego wielorodzinnego i budynku gospodarczego autorstwa DE NOVA Dąbrowska
architekci Sp. J. z
Ustawa Prawo Budowlane (Dz. U.z 2010r. Nr 243, poz. 1623 z późn. zm.)
Projekt instalacji sanitarnych kotłowni.
Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny
odpowiadać budynki i ich usytuowanie ( Dz. U. Z 2002r. Nr 75, poz. 690 z późn. zm.)
Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r.
w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów
wraz z późniejszymi zmianami,
Rozporządzenie Ministra Infrastruktury z dnia 25.04.2012 r. (Dz.U. 2013 poz. 726) w sprawie
szczegółowego zakresu i formy projektu budowlanego,
Polskie Normy,
Przepisy pokrewne,
Krajowa literatura naukowo-techniczna.
RYDZYŃSKI / WASIAK / STAŃCZAK / LEBELT
PRACOWNIA ARCHITEKTONICZNA SP. Z O.O.
UL. UNIWERSYTECKA 8/10/12, 90-137 ŁÓDŹ
/ Przedmiot opracowania
Przedmiotem opracowania jest projekt instalacji elektrycznych dla kotłowni gazowej budynku
mieszkalnego wielorodzinnego i budynku gospodarczego zlokalizowanego w Łodzi przy ulicy
Kilińskiego 15..
Opracowanie swym zakresem obejmuje:
•
Instalacje oświetlenia podstawowego i awaryjnego
•
Instalacje gniazd wtykowych
•
Instalacje zasilania urządzeń technologicznych kotłowni
•
Instalacje uziemień i połączeń wyrównawczych
•
Instalacje sygnalizacji alarmu w kotłowni
/ Zagadnienia poza zakresem opracowania
Doprowadzenie zasilania do pomieszczenia kotłowni – wykonać wg istniejącego projektu - DE NOVA
Dąbrowska Architekci Sp. J z kwietnia 2012r. opracowania mgr inż. Sławomira Wochniaka.
/ Stan istniejący
W pierwotnym projekcie z kwietnia 2012 autorstwa mgr inż. Sławomira Wochniaka w pomieszczeniu
kotłowni miał być węzeł cieplny. W opracowaniu zaprojektowano doprowadzenie zasilania WLZ
YDY 3x4mm2 z tablicy administracyjnej budynku. WLZ został zakończony w tablicy węzła,
zaprojektowano również instalacje oświetlenia podstawowego awaryjnego i gniazd wtykowych.
RYDZYŃSKI / WASIAK / STAŃCZAK / LEBELT
PRACOWNIA ARCHITEKTONICZNA SP. Z O.O.
UL. UNIWERSYTECKA 8/10/12, 90-137 ŁÓDŹ
5
/OPIS TECHNICZNY
/ Zasilanie w energie elektryczną
Zasilanie pomieszczenia kotłowni zostanie wykonane wg odrębnego projektu – poza zakresem
opracowania.
/ Tablica kotłowni
Zasilanie wszystkich odbiorów energii elektrycznej w pomieszczeniu kotłowni odbywać się będzie z
tablicy kotłowni TK. Należy zastosować tablicę naścienną, z tworzywa sztucznego, z drzwiczkami
transparentnymi, IP55, 4x12 modułów, wyposażoną w szynę N, PE oraz listwy TH35 do montażu
aparatury modułowej. Do szyny PE tablicy doprowadzić przewód ochronny LgY16 (żółto-zielony)
wyprowadzony z taśmy uziomu. W tablicy TK oprócz zamontowania zabezpieczeń obwodów,
projektuje się również montaż aparatury manewrowej (styczniki) dla sterowania pompami
obiegowymi. Tablicę zamontować w łatwo dostępnym miejscu na wysokości ok 1,2m od poziomu
gotowej posadzki. Przewody wprowadzać w dławikach samouszczelniających. Wyposażanie wg
schematu ideowego.
/ Wewnętrzne linie zasilające
Wszystkie wewnętrzne linie zasilające zaprojektowano w układzie TN-S. Obwody 1-fazowe wykonać
3-żyłowymi kablami YKY i przewodami YDY. Przekroje kabli i przewodów dobrano wg normy IEC
60364-5-523 i przedstawiono na załączonym schemacie ideowym. Przy wykonaniu wypustów do
zasilania urządzeń zostawiać zapas przewodu min 2m. Kable i przewody układać natynkowo w
ochronnych rurkach instalacyjnych RL o odpowiednim przekroju. Przewody sterownicze układać w
odległości min 30cm od przewodów zasilających.
/ Instalacja oświetlenia
Oświetlenie podstawowe pom. kotłowni wykonane będzie oprawami świetlówkowymi szczelnymi
IP65 o mocy 2x36W. Oprawy montować na stropie właściwym. Sterowanie oświetlenia realizowane
będzie włącznikiem przy wejściu do pomieszczenia, wewnątrz pomieszczenia – wysokość montażu
h=1,2m. Oświetlenie awaryjne realizowane będzie poprzez moduł zasilania awaryjnego o czasie
podtrzymania t=1h zabudowany w oprawie dwufunkcyjnej – oświetlenie podstawowe i awaryjne.
Nad wyjściem zaprojektowano piktogram podświetlany z napisem „WYJŚCIE EWAKUACYJNE”.
Wszystkie oprawy pełniące funkcję oświetlenia awaryjnego muszą posiadać certyfikat – CNBOP.
Wykonanie oświetlenia wg projektu z kwietnia 2012r. mgr inż. Sławomira Wochniaka.
6
RYDZYŃSKI / WASIAK / STAŃCZAK / LEBELT
PRACOWNIA ARCHITEKTONICZNA SP. Z O.O.
UL. UNIWERSYTECKA 8/10/12, 90-137 ŁÓDŹ
/ Instalacja gniazd i zasilania urządzeń
W kotłowni projektuje się wykonanie obwodu gniazda wtykowego ogólnego oraz gniazd do
zasilania podgrzewaczy wody. W podgrzewaczach zamontowane będą grzałki elektryczne 230V o
mocy max 2kW. Ze względu na ograniczoną moc przyłączeniową dla pom. kotła elektryczne
podgrzewanie wody ma służyć tylko do celów przegrzania wody w układzie dlatego w tablicy
zastosowano ogranicznik poboru mocy, którego zadaniem będzie rozłączenie obwodu w przypadku
podłączenia dwóch podgrzewaczy jednocześnie. Sterowanie urządzeniami w kotłowni realizowane
będzie poprzez sterownik VITOTRONIK 300-K. Siłowniki zaworów oraz czujniki temperatur
podłączone będą bezpośrednio pod wejścia sterownika, pompy sterowane będą poprzez styczniki
zabudowane w tablicy kotłowni. Okablowanie sterownicze wykonać wg zaleceń producenta
urządzeń przewodami typy H05VV-F lub H0RN-F3G, przekroje wg schematów. Podłączenia
urządzeń pod odpowiednie wyjścia przekaźnikowe sterownika wg DTR urządzenia.
/ Instalacja wykrywania wycieku gazu
Projektuje się instalację detekcji wycieku gazu w oparciu o system firmy GAZEX. Układ alarmowy
składał się będzie z modułu sterującego MD-2.Z, sygnalizatora optyczno-akustycznego, detektorów
gazu DEX. Moduł alarmowy może kontrolować do dwóch detektorów gazu, zasilić sygnalizatory
optyczno-akustycznym oraz dodatkowo w wersji „Z” może sterować zaworem odcinającym typu
MAG. Zasilanie modułu wykonać z indywidualnego obwodu tablicy TK. Szczegółowy dobór i
rozmieszczenie urządzeń wg projektu instalacji sanitarnych, okablowanie wg DTR urządzenia.
/ Połączenia wyrównawcze
Instalację zaprojektowano w układzie TN-S z oddzielnymi przewodami: neutralnym N i ochronnym
PE. Rozdzielenie przewodu ochronno – neutralnego PEN na PE i N powinno nastąpić w złączu
tablicy głównej lub rozdzielnicy głównej budynku. Punkt rozdziału powinien być uziemiony zgodnie
z PN-HD 60364. Przewód PEN przed rozdziałem powinien posiadać przekrój min. 10mm2 Cu lub
16mm2 Al. W pomieszczeniu należy ułożyć taśmę stalową ocynkowaną FeZn 25x3 montowaną do
ścian po obwodzie pomieszczenia kotłowni. Bednarkę układać na uchwytach dystansowych na
wysokości ok 0,5m od gotowej posadzki. Bednarkę należy przyłączyć do uziomu całego budynku
poprzez złącze kontrolne. Do połączenia wyrównawczego należy przyłączyć wszystkie elementy
metalowe instalacji. Rury przyłączać przy pomocy obejm stalowych. Połączenia wykonać linką
miedzianą LgY (żółto zieloną) o przekroju min. 10mm2. Miejsca połączeń powinny być czyste i
zabezpieczone przed korozją. Szyna główna wyrównawcza winna być połączona przewodem min
LgY16 z przewodem ochronnym PE. Ochronę od porażeń prądem elektrycznym zrealizowano w
oparciu o wyłączniki różnicowo – prądowe P302 typu AC o prądzie różnicowym 30mA
/ Ochrona przeciwpożarowa
Zaprojektowane instalacje elektroenergetyczne nie stwarzają w warunkach normalnej pracy
zagrożenia pożarowego. W przypadku zaistnienia pożaru zapewniona została możliwość odłączenia
dopływu energii elektrycznej w kotłowni poprzez rozłącznik izolacyjny bezpośrednio na tablicy
kotłowni lub przyciskiem zdalnym zlokalizowany na zewnątrz przy drzwiach i oznaczony zgodnie z
normą PN-01256/01/92.
Przejścia ciągów elektroinstalacyjnych przez granice stref pożarowych uszczelnić tak aby uzyskać
RYDZYŃSKI / WASIAK / STAŃCZAK / LEBELT
PRACOWNIA ARCHITEKTONICZNA SP. Z O.O.
UL. UNIWERSYTECKA 8/10/12, 90-137 ŁÓDŹ
7
poziom ochrony zgodny z klasą odporności ogniowej ścian lub stropu danej strefy.
Dyspozycje w zakresie przepustów ochronnych i gazoszczelnych według paragrafu 234 Warunków
Technicznych jakim powinny odpowiadać budynki i ich usytuowanie.
/ Zagadnienia BHP
Aby ograniczyć możliwość wystąpienia zagrożenia podczas eksploatacji instalacji elektrycznych
wszystkie obwody zasilające bezpośrednio odbiory siłowe zostały wyposażone w wyłączniki
różnicowoprądowe. Urządzenia posiadające własne układy zasilająco – sterujące powinny być
wyposażone we własne układy zabezpieczeń. Dodatkowo należy ograniczyć / dla osób
nieupoważnionych / możliwość bezpośredniego dostępu do podstawowych urządzeń elektrycznych.
Wszystkie urządzenia elektroenergetyczne powinny posiadać odpowiednie oznaczenia.
/ WYTYCZNE DO SPORZĄDZENIA
PLANU BIOZ
Przy wykonaniu prac związanych z sieciami i instalacjami elektrycznymi należy przestrzegać:
- Przepisów dotyczących bezpieczeństwa i higieny pracy związanych z pracą przy urządzeniach
energetycznych, zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji Dz. U. Nr
80 z 1999r.
- Przepisów dotyczących bezpieczeństwa i higieny przy wykonywaniu robót budowlanych, zgodnie z
Rozporządzeniem Ministra Infrastruktury Dz. U. Nr 47 z 23.06.2003r.
1. Kierownik budowy zobowiązany jest do sporządzenia Szczegółowego Planu Bezpieczeństwa i
Ochrony Zdrowia, zgodnie z Rozporządzeniem Ministra Infrastruktury w sprawie informacji
dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U.
120 poz. 1126 z 2003 r.) ze szczególnym uwzględnieniem zabezpieczenia placu budowy i
bezpieczeństwa prac wykonawczych.
2. Teren wykonywanych robót należy zabezpieczyć przed osobami postronnymi.
3. Pracownicy wykonujący prace podłączeniowe przy urządzeniach elektroenergetycznych powinni
posiadać odpowiednie świadectwa kwalifikacji SEP.
4. Podczas realizacji w/w zadania inwestycyjnego nie przewiduje się występowania robót
szczególnie niebezpiecznych. Wyznaczonym do realizacji zadania pracownikom powinien być
udzielony przez kierownika określonych robót, instruktaż stanowiskowy w zakresie bezpieczeństwa i
higieny pracy, (Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996r. W sprawie
szczegółowych zasad szkolenia w dziedzinie bezpieczeństwa i higieny pracy)
5. Wszystkie prace należy wykonać zgodnie z obowiązującymi normami oraz „Warunkami
technicznymi wykonania i odbioru robót budowlano-montażowych”, przestrzegając przepisy
przeciwpożarowe i BHP.
8
RYDZYŃSKI / WASIAK / STAŃCZAK / LEBELT
PRACOWNIA ARCHITEKTONICZNA SP. Z O.O.
UL. UNIWERSYTECKA 8/10/12, 90-137 ŁÓDŹ
/ ZAŁĄCZNIKI
RYDZYŃSKI / WASIAK / STAŃCZAK / LEBELT
PRACOWNIA ARCHITEKTONICZNA SP. Z O.O.
UL. UNIWERSYTECKA 8/10/12, 90-137 ŁÓDŹ
9
/OŚWIADCZENIE
(wymagane z art. 20 ust. 4 Prawo budowlane)
Oświadczam, że powyższa dokumentacja:
„PROJEKT BUDOWLANO-WYKONAWCZY ZAMIENNY PRZEBUDOWY BUDYNKU MIESZKALNEGO
WIELORODZINNEGO I BUDYNKU GOSPODARCZEGO W ZAKRESIE INSTALACJI GAZOWEJ
WEWNĘTRZNEJ I ZMIANY FUNKCJI POMIESZCZENIA WĘZŁA C.O. NA KOTŁOWNIĘ GAZOWĄ”
w zakresie instalacji elektrycznych składająca się z części opisowej i rysunków jest wykonana
zgodnie z przepisami oraz zasadami wiedzy technicznej.
tech. Lucjan Walewski
upr. nr UAN.IV.8388(174)90
mgr inż. Rafał Telinga
upr. nr LOD/1417/POOE/10
10
RYDZYŃSKI / WASIAK / STAŃCZAK / LEBELT
PRACOWNIA ARCHITEKTONICZNA SP. Z O.O.
UL. UNIWERSYTECKA 8/10/12, 90-137 ŁÓDŹ
/ CZĘŚĆ RYSUNKOWA PROJEKTU
Numer
Nazwa
Skala
1
PLAN INSTALACJI ELEKTRYCZNYCH
1:50
2
SCHEMAT TABLICY TK
-
3
SCHEMAT BLOKOWY STEROWNIKÓW
-
4
SCHEMAT TECHNOLOGICZNY
-
5
SCHEMAT BLOKOWY SYSTEMU DETEKCJI GAZU
-
AUTOR OPRACOWANIA:
Lucjan Walewski
RYDZYŃSKI / WASIAK / STAŃCZAK / LEBELT
PRACOWNIA ARCHITEKTONICZNA SP. Z O.O.
UL. UNIWERSYTECKA 8/10/12, 90-137 ŁÓDŹ
15
