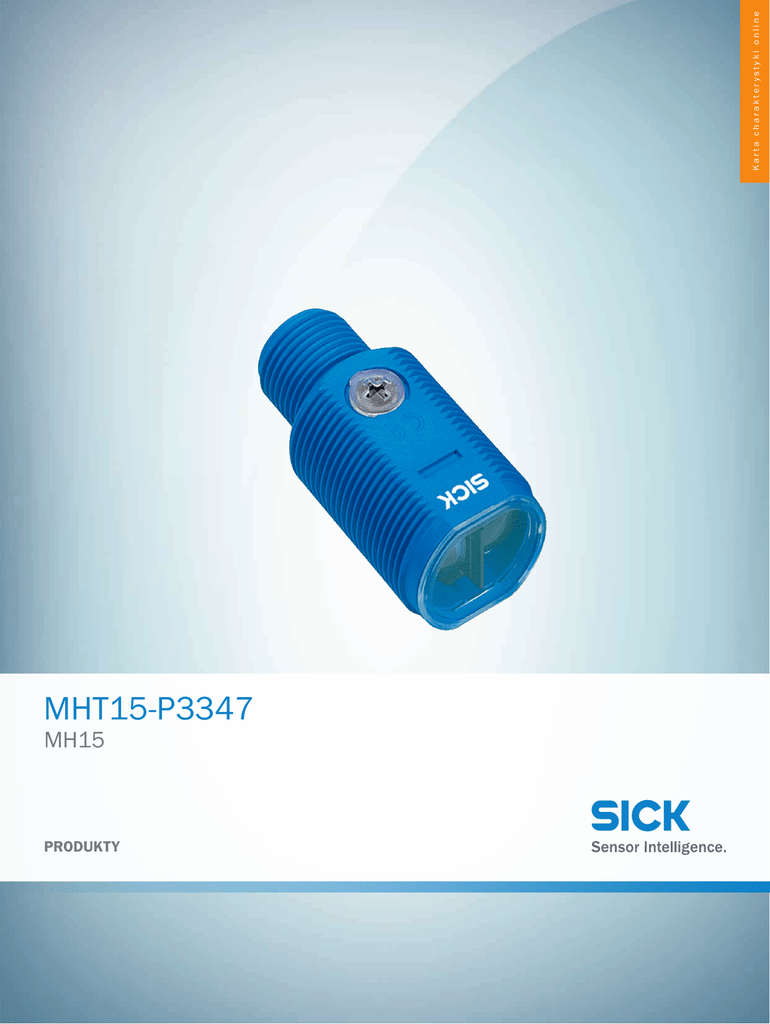

Karta katalogowa

MHT15-P3347
MH15
PRODUKTY
Karta charakterystyki online
MHT15-P3347 | MH15
PRODUKTY
A
B
C
D
E
F
Informacje do zamówienia
Typ
Nr artykułu
MHT15-P3347
więcej wersji urządzeń i akcesoriów
1026113
www.sick.com/MH15
Rysunek może się różnić
Szczegółowe dane techniczne
Cechy
H
I
J
K
L
M
N
O
P
Q
R
S
T
Zasada działania czujnika/zasada detekcji
Fotoprzekaźnik odbiciowy, Energetycznie
Kształt korpusu (wyjście wiązki światła)
Cylindryczne, osiowe
Długość obudowy
36,8 mm
Średnica gwintu (korpus)
M18 x 1
Oś optyczna:
Osiowa
Maks. zasięg wykrywania
10 mm ... 350 mm 1)
Zasięg wykrywania
10 mm ... 250 mm
Rodzaj światła
Światło podczerwone
Nadajnik światła
LED 2)
Rozmiar plamki świetlnej (odległość)
Ø 50 mm (350 mm)
Kąt rozproszenia
Ok. 4,5°
Długość fali
950 nm
Rodzaj ustawiania
Potencjometr, 270° (Zasięg wykrywania)
1)
2)
Materiał pomiarowy z remisją 90% (w odniesieniu do wzorca bieli DIN 5033).
Średnia żywotność 100 000 godz. przy TU = +25 °C.
Mechanika/elektryka
Napięcie zasilające
10 V DC ... 30 1)
Tętnienia resztkowe
≤ 5 Vss 2)
Pobór prądu
30 3)
1)
2)
3)
4)
5)
6)
7)
8)
2
Wartości graniczne.
Nie może być wyższa ani niższa od podanych tolerancji UV.
Bez obciążenia.
Czas biegu sygnału przy obciążeniu rezystancyjnym.
Przy relacji światło/ciemność 1:1.
A = przyłącza UV z zabezpieczeniem przed zmianą biegunowości.
C = tłumienie impulsów zakłócających.
D = wyjścia zabezpieczone przed przetężeniami i zwarciami.
| SICK
Karta charakterystyki online | 2017-02-24 20:08:11
Informacje mogą ulec zmianie bez powiadomienia
MHT15-P3347 | MH15
PRODUKTY
Wyjście przełączające
PNP
Tryb przełączania
Załączany przez światło
Napięcie sygnału PNP wysoki/niski
Uv - (< 2,9 V) / ok. 0 V
Prąd wyjściowy Imaks.
100
Czas odpowiedzi
≤ 1,25 ms 4)
Częstotliwość przełączania
400 Hz 5)
Typ przyłącza
Wtyk M12, 3-pinowy
Układy zabezpieczające
A 6)
C 7)
D 8)
Klasa ochrony
III
Masa
7 g
Materiał obudowy
ABSTworzywo sztuczne
Materiał układu optycznego
Tworzywo sztuczne, PMMA
Stopień ochrony
IP67
IP69K
Temperatura otoczenia podczas pracy
–25 ... +55 °C
Temperatura otoczenia – przechowywanie
–25 ... +70 °C
Nr pliku UL
NRKH.E189383 & NRKH7.E189383
1)
2)
3)
4)
5)
6)
7)
8)
Wartości graniczne.
Nie może być wyższa ani niższa od podanych tolerancji UV.
Bez obciążenia.
Czas biegu sygnału przy obciążeniu rezystancyjnym.
Przy relacji światło/ciemność 1:1.
A = przyłącza UV z zabezpieczeniem przed zmianą biegunowości.
C = tłumienie impulsów zakłócających.
D = wyjścia zabezpieczone przed przetężeniami i zwarciami.
Klasyfikacje
ECl@ss 5.0
27270904
ECl@ss 5.1.4
27270904
ECl@ss 6.0
27270904
ECl@ss 6.2
27270904
ECl@ss 7.0
27270904
ECl@ss 8.0
27270904
ECl@ss 8.1
27270904
ECl@ss 9.0
27270904
ETIM 5.0
EC002719
ETIM 6.0
EC002719
UNSPSC 16.0901
39121528
2017-02-24 20:08:11 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
| SICK
3
MHT15-P3347 | MH15
PRODUKTY
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Schemat elektryczny
Cd-045
brn 1
blu 3
blk 4
+ (L+)
- (M)
Q
Charakterystyka
MHT15V, 350 mm
100
2
10
1
Sensing
range
Sensing
range max.
1
mm
100
200
300
400
(inch)
(3.94)
(7.87)
(11.81)
(15.75)
Distance in mm (inch)
① Zasięg wykrywania – kolor szary, remisja 18%
② Zasięg wykrywania – kolor biały, remisja 90%
Wykres zasięgu wykrywania
MHT15V, 350 mm
1
2
10
110 140
10
0
250
350
100
200
300
400
(3.94)
(7.87)
(11.81)
(15.75)
Distance in mm (inch)
Sensing range
Sensing range max.
① Zasięg wykrywania – kolor szary, remisja 18%
② Zasięg wykrywania – kolor biały, remisja 90%
4
| SICK
Karta charakterystyki online | 2017-02-24 20:08:11
Informacje mogą ulec zmianie bez powiadomienia
MHT15-P3347 | MH15
PRODUKTY
Rysunek wymiarowy (Wymiary w mm)
35.8 (1.41)
9.1
(0.36)
24.7 (0.97)
2
(0.08)
2
1
6
15.4
M12 x 1
(0.61)
15
(0.59)
0.6
(0.02)
M18 x 1
4
36.8 (1.45)
10.3
(0.41)
24.5 (0.96)
2
(0.08)
5
3
2.5
16.4
(0.10)
(0.65)
4
(0.16)
16.7
(0.66)
① Przewód podłączeniowy 2 m
② Regulator czułości 270°
③ Żółta dioda LED,- świeci światłem ciągłym: odbiór światła > współczynnik rezerwy 1,3- miga: Odbiór światła < współczynnik rezerwy 1,3 ale >
wartość progowa przełączania 1
④ Wtyk urządzenia M12, 3-pinowy
Zalecane akcesoria
więcej wersji urządzeń i akcesoriów
www.sick.com/MH15
Krótki opis
Typ
Nr artykułu
BEF-KHS-N06
2051612
Płytka mocująca do czujników M18, Stal, ocynkowana, bez materiałów mocujących
BEF-WG-M18
5321870
Uchwyt montażowy do czujników M18, Stal, ocynkowana, bez materiałów mocujących
BEF-WN-M18
5308446
BEF-WN-MH15-1
4039533
Uniwersalne systemy zaciskowe
Płytka N06 do uniwersalnego uchwytu zaciskowego, M18, Stal, ocynkowana (płyta), Cynkowy odlew ciśnieniowy (uchwyt zaciskowy), Uniwersalny uchwyt zaciskowy (5322626),
materiały mocujące
Uchwyty montażowe i płytki mocujące
Uchwyty zaciskowe i do ustawienia położenia
Adapter montażowy, Tworzywo sztuczne (PA12)
