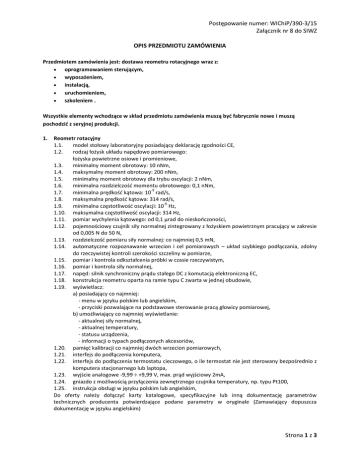

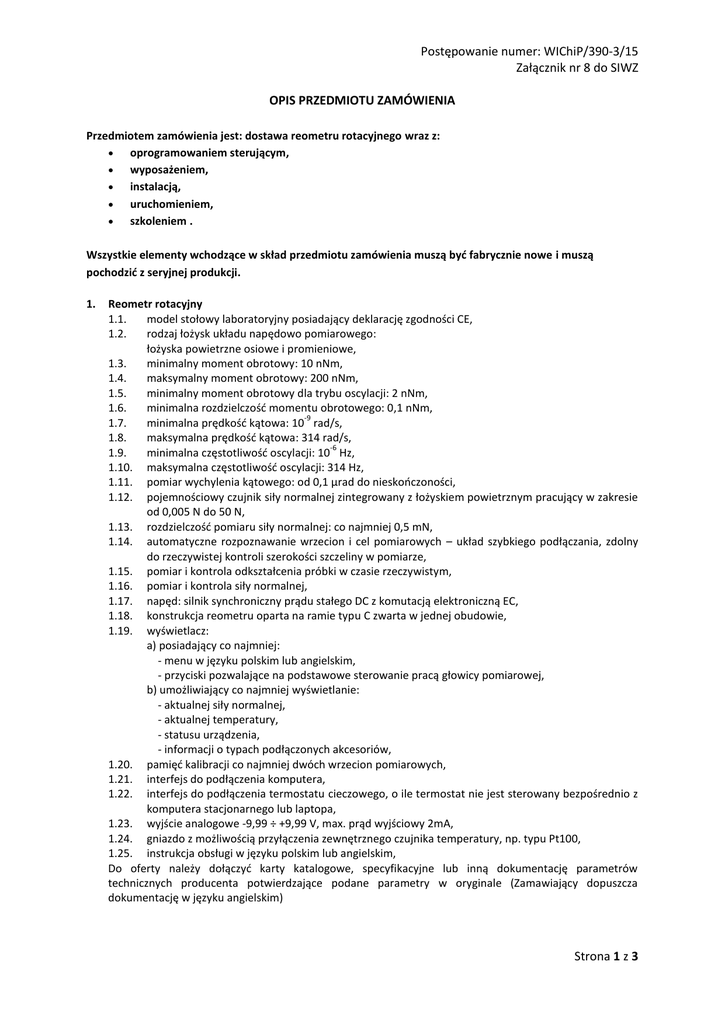

Postępowanie numer: WIChiP/390-3/15 Załącznik nr 8 do SIWZ

Postępowanie numer: WIChiP/390-3/15
Załącznik nr 8 do SIWZ
OPIS PRZEDMIOTU ZAMÓWIENIA
Przedmiotem zamówienia jest: dostawa reometru rotacyjnego wraz z:

oprogramowaniem sterującym,

wyposażeniem,

instalacją,

uruchomieniem,

szkoleniem .
Wszystkie elementy wchodzące w skład przedmiotu zamówienia muszą być fabrycznie nowe i muszą
pochodzić z seryjnej produkcji.
1.
Reometr rotacyjny
1.1.
model stołowy laboratoryjny posiadający deklarację zgodności CE,
1.2.
rodzaj łożysk układu napędowo pomiarowego:
łożyska powietrzne osiowe i promieniowe,
1.3.
minimalny moment obrotowy: 10 nNm,
1.4.
maksymalny moment obrotowy: 200 nNm,
1.5.
minimalny moment obrotowy dla trybu oscylacji: 2 nNm,
1.6.
minimalna rozdzielczość momentu obrotowego: 0,1 nNm,
-9
1.7.
minimalna prędkość kątowa: 10 rad/s,
1.8.
maksymalna prędkość kątowa: 314 rad/s,
-6
1.9.
minimalna częstotliwość oscylacji: 10 Hz,
1.10. maksymalna częstotliwość oscylacji: 314 Hz,
1.11. pomiar wychylenia kątowego: od 0,1 µrad do nieskończoności,
1.12. pojemnościowy czujnik siły normalnej zintegrowany z łożyskiem powietrznym pracujący w zakresie
od 0,005 N do 50 N,
1.13. rozdzielczość pomiaru siły normalnej: co najmniej 0,5 mN,
1.14. automatyczne rozpoznawanie wrzecion i cel pomiarowych – układ szybkiego podłączania, zdolny
do rzeczywistej kontroli szerokości szczeliny w pomiarze,
1.15. pomiar i kontrola odkształcenia próbki w czasie rzeczywistym,
1.16. pomiar i kontrola siły normalnej,
1.17. napęd: silnik synchroniczny prądu stałego DC z komutacją elektroniczną EC,
1.18. konstrukcja reometru oparta na ramie typu C zwarta w jednej obudowie,
1.19. wyświetlacz:
a) posiadający co najmniej:
- menu w języku polskim lub angielskim,
- przyciski pozwalające na podstawowe sterowanie pracą głowicy pomiarowej,
b) umożliwiający co najmniej wyświetlanie:
- aktualnej siły normalnej,
- aktualnej temperatury,
- statusu urządzenia,
- informacji o typach podłączonych akcesoriów,
1.20. pamięć kalibracji co najmniej dwóch wrzecion pomiarowych,
1.21. interfejs do podłączenia komputera,
1.22. interfejs do podłączenia termostatu cieczowego, o ile termostat nie jest sterowany bezpośrednio z
komputera stacjonarnego lub laptopa,
1.23. wyjście analogowe -9,99 ÷ +9,99 V, max. prąd wyjściowy 2mA,
1.24. gniazdo z możliwością przyłączenia zewnętrznego czujnika temperatury, np. typu Pt100,
1.25. instrukcja obsługi w języku polskim lub angielskim,
Do oferty należy dołączyć karty katalogowe, specyfikacyjne lub inną dokumentację parametrów
technicznych producenta potwierdzające podane parametry w oryginale (Zamawiający dopuszcza
dokumentację w języku angielskim)
Strona 1 z 3
Postępowanie numer: WIChiP/390-3/15
Załącznik nr 8 do SIWZ
2.
Układ kontroli temperatury do układu pomiarowego współosiowych cylindrów
2.1.
typ Peltiera,
2.2.
kompatybilny z elementami pomiarowymi,
o
o
2.3.
pozwalający na pomiary w zakresie temperatur od –30 C do 200 C.
3.
Układ pomiarowy współosiowych cylindrów
3.1.
maksymalna objętość próbki: 20 ml
-1
3.2.
szybkość ścinania dla prędkości kątowej 3,14 rad/s w zakresie od 400 do 500 s .
4.
Układ pomiarowy współosiowych cylindrów
4.1.
maksymalna objętość próbki: 25 ml,
-1
4.2.
szybkość ścinania dla prędkości kątowej 3,14 rad/s w zakresie od 40 do 50 s .
5.
Układ kontroli temperatury do układów pomiarowych typu stożek-płytka i płytka-płytka
5.1.
typ Peltiera,
5.2.
kompatybilny z elementami pomiarowymi,
o
5.3.
pozwalający na pomiary w zakresie od -30 do 200 C,
5.4.
wyposażony w górny płaszcz temperaturowy,
5.5.
zapobiegający parowaniu próbki.
6.
Stożkowe wrzeciono pomiarowe
6.1.
średnica w zakresie od 40 do 60 mm,
o
6.2.
kąt stożka 1 .
7.
Płytkowe wrzeciono pomiarowe o średnicy w zakresie od 40 do 60 mm
8.
Termostat cieczowy
o
8.1.
pracujący w zakresie temperatur obejmującym zakres od -25 do 200 C,
8.2.
wyposażony w pompę i wyjście cyrkulacyjne do termostatowania układów pomiarowych reometru,
8.3.
zapewniający wystarczającą moc grzania i chłodzenia oraz wydajność cyrkulacji cieczy do
prawidłowej pracy układów kontroli temperatury do układów pomiarowych reometru,
8.4.
elektroniczny regulator temperatury,
o
8.5.
wyświetlacz informujący o aktualne i zadanej temperaturze z dokładnością 0,1 C,
8.6.
interfejs do podłączenia do reometru lub komputera sterującego,
8.7.
instrukcja obsługi w języku polskim lub angielskim,
9.
Oprogramowanie sterujące reometrem rotacyjnym i termostatem cieczowym
9.1.
pracujące z systemem operacyjnym Microsoft Windows w wersji 7 lub 8,
9.2.
posiadające co najmniej:
- bibliotekę gotowych testów reologicznych,
- bibliotekę modeli reologicznych,
- wyszukiwarkę gotowych testów reologicznych,
- menu w języku polskim lub angielskim,
9.3.
umożliwiające co najmniej:
- pomiary w trybach: CS, CR i oscylacyjnych oraz pomiar siły normalnej przy zadanym profilu
temperaturowym,
- pomiary pełzania i powrotu pełzaniowego oraz czasu relaksacji,
- wyznaczenie punktu płynięcia i lepkości przy zerowym ścinaniu,
- szybkie i zaawansowane programowanie testów reologicznych,
- wybór mierzonych parametrów,
- wykonanie testów reologicznych,
- rejestrację wyników pomiarów i tworzenie wykresów,
- analizę i edycję wyników pomiarów
- obliczenie parametrów modeli reologicznych,
- archiwizację wyników pomiarów,
- rozpoznanie i przetestowanie połączeń jednostki centralnej z elementami
Strona 2 z 3
Postępowanie numer: WIChiP/390-3/15
Załącznik nr 8 do SIWZ
9.4.
pomiarowymi
- formatowanie wyglądu raportu testu,
- nadanie użytkownikom haseł i dostępu do wybranych części programu.
instrukcja obsługi w języku polskim lub angielskim
10. Komputer
10.1. klasy PC zapewniający pełną kontrolę pracy całego układu łącznie z termostatem, zgodny z
wymaganiami oprogramowania sterującego,
10.2. wyposażony w odpowiedni rodzaj i liczbę interfejsów i kabli do obsługi układu,
10.3. wyposażony w procesor zapewniający osiągnięcie w teście wydajności Passmark CPU Mark (wynik
dostępny: http://www.cpubenchmark.net/cpu_list.php) wynik co najmniej 6000 punktów
Passmark CPU Mark,
10.4. wyposażony ponadto w kartę sieciową przewodową, kartę sieciową bezprzewodową, złącze USB 3
na przednim panelu, dysk twardy o pojemności przynajmniej 1 TB, pamięć operacyjną o
pojemności 8 GB,
10.5. w obudowie typu minitower lub mikrotower,
10.6. wyposażony w system operacyjny Microsoft Windows w wersji 7 lub 8 w wersji 64-bit,
10.7. z urządzeniami peryferyjnymi: monitorem LCD o przekątnej z zakresu 21" - 24", klawiaturą i
przewodową myszą optyczną z rolką.
Komputer powinien posiadać zainstalowane i aktualne oprogramowanie, system operacyjny oraz
sterowniki do wszystkich komponentów.
11. Kompresor bezolejowy
11.1. zapewniający czyste sprężone powietrze do prawidłowej pracy łożyska powietrznego reometru,
11.2. spełniający z co najmniej 10% naddatkiem wymogi stawiane przez oferowany reometr, licząc
dodatkowo straty na przewodzie gazowym łączącym kompresor z reometrem,
11.3. instrukcja obsługi w języku polskim lub angielskim.
12. Zestaw do pomiarów reologicznych musi mieć możliwość dalszej rozbudowy o:
12.1. układ do prowadzenia badań w zakresie temperatur obejmujący zakres od -100°C do 1000°C,
12.2. układ do badań reologii wzdłużnej i DMTA,
12.3. układ do badań mikroskopowych,
12.4. układ do badań pod wpływem pola elektrycznego lub magnetycznego,
12.5. układ do badań dielektrycznych.
Możliwości rozbudowy muszą wynikać z aktualnej oferty producenta reometru i muszą być potwierdzone
załączonymi do oferty kartami katalogowymi, specyfikacyjnymi lub inną dokumentacja techniczną
producenta reometru (Zamawiający dopuszcza dokumentację w języku angielskim)
13. Aparatura powinna być kompletna tak, by po zmontowaniu i instalacji była gotowa do użycia zgodnie z
jej przeznaczeniem bez potrzeby dodatkowych zakupów.
14. Uruchomienie urządzenia oraz przeszkolenie 2 pracowników Zamawiającego w jego siedzibie
zrealizowane przez podmiot uprawniony przez producenta urządzenia lub jego dystrybutora.
15. Warunki gwarancji i serwisu gwarancyjnego i pogwarancyjnego
15.1. Wykonawca udzieli dla przedmiotu zamówienia gwarancji na okres co najmniej 12 miesięcy.
15.2. Techniczny serwis gwarancyjny winien być prowadzony przez serwis autoryzowany przez
producenta oferowanego reometru.
15.3. Czas reakcji Wykonawcy od momentu zgłoszenia telefonicznego, faksem lub pocztą elektroniczną
przez Zamawiającego, wady, awarii, bądź usterki nie może przekroczyć 2 dni roboczych.
15.4. Wykonawca zobowiązuje się do usunięcia wady, awarii, bądź usterki, w terminie 10 dni roboczych
od chwili zawiadomienia o którym mowa w ust. 2. Termin ten może ulec przedłużeniu do 2 tygodni,
jeśli wymagane jest sprowadzenie części zamiennych.
15.5. Bieg terminu gwarancji rozpoczyna się w dniu dokonania przez Zamawiającego odbioru przedmiotu
zamówienia bez zastrzeżeń.
15.6. Maksymalna liczba napraw powodująca wymianę podzespołu na nowy: 3.
15.7. Wykonawca zapewni dostępność części zamiennych przez okres minimum 10 lat od daty
zrealizowania zamówienia.
Strona 3 z 3
