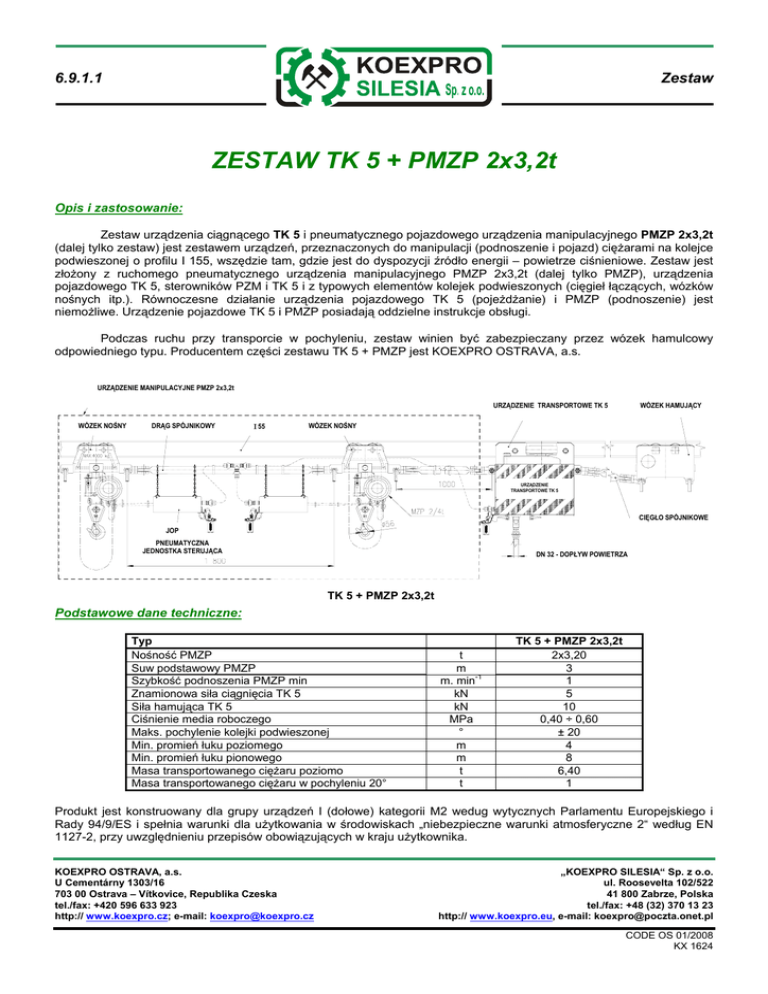

ZESTAW TK 5 + PMZP 2x3,2t

6.9.1.1
Zestaw
ZESTAW TK 5 + PMZP 2x3,2t
Opis i zastosowanie:
Zestaw urządzenia ciągnącego TK 5 i pneumatycznego pojazdowego urządzenia manipulacyjnego PMZP 2x3,2t
(dalej tylko zestaw) jest zestawem urządzeń, przeznaczonych do manipulacji (podnoszenie i pojazd) ciężarami na kolejce
podwieszonej o profilu I 155, wszędzie tam, gdzie jest do dyspozycji źródło energii – powietrze ciśnieniowe. Zestaw jest
złożony z ruchomego pneumatycznego urządzenia manipulacyjnego PMZP 2x3,2t (dalej tylko PMZP), urządzenia
pojazdowego TK 5, sterowników PZM i TK 5 i z typowych elementów kolejek podwieszonych (cięgieł łączących, wózków
nośnych itp.). Równoczesne działanie urządzenia pojazdowego TK 5 (pojeżdżanie) i PMZP (podnoszenie) jest
niemożliwe. Urządzenie pojazdowe TK 5 i PMZP posiadają oddzielne instrukcje obsługi.
Podczas ruchu przy transporcie w pochyleniu, zestaw winien być zabezpieczany przez wózek hamulcowy
odpowiedniego typu. Producentem części zestawu TK 5 + PMZP jest KOEXPRO OSTRAVA, a.s.
URZĄDZENIE MANIPULACYJNE PMZP 2x3,2t
URZĄDZENIE TRANSPORTOWE TK 5
WÓZEK NOŚNY
DRĄG SPÓJNIKOWY
Ι 55
WÓZEK HAMUJĄCY
WÓZEK NOŚNY
URZĄDZENIE
TRANSPORTOWE TK 5
CIĘGŁO SPÓJNIKOWE
JOP
PNEUMATYCZNA
JEDNOSTKA STERUJĄCA
DN 32 - DOPŁYW POWIETRZA
TK 5 + PMZP 2x3,2t
Podstawowe dane techniczne:
Typ
Nośność PMZP
Suw podstawowy PMZP
Szybkość podnoszenia PMZP min
Znamionowa siła ciągnięcia TK 5
Siła hamująca TK 5
Ciśnienie media roboczego
Maks. pochylenie kolejki podwieszonej
Min. promień łuku poziomego
Min. promień łuku pionowego
Masa transportowanego ciężaru poziomo
Masa transportowanego ciężaru w pochyleniu 20°
t
m
m. min-1
kN
kN
MPa
°
m
m
t
t
TK 5 + PMZP 2x3,2t
2x3,20
3
1
5
10
0,40 ÷ 0,60
± 20
4
8
6,40
1
Produkt jest konstruowany dla grupy urządzeń I (dołowe) kategorii M2 wedug wytycznych Parlamentu Europejskiego i
Rady 94/9/ES i spełnia warunki dla użytkowania w środowiskach „niebezpieczne warunki atmosferyczne 2“ według EN
1127-2, przy uwzględnieniu przepisów obowiązujących w kraju użytkownika.
KOEXPRO OSTRAVA, a.s.
U Cementárny 1303/16
703 00 Ostrava – Vítkovice, Republika Czeska
tel./fax: +420 596 633 923
http:// www.koexpro.cz; e-mail: [email protected]
„KOEXPRO SILESIA“ Sp. z o.o.
ul. Roosevelta 102/522
41 800 Zabrze, Polska
tel./fax: +48 (32) 370 13 23
http:// www.koexpro.eu, e-mail: [email protected]
CODE OS 01/2008
KX 1624
