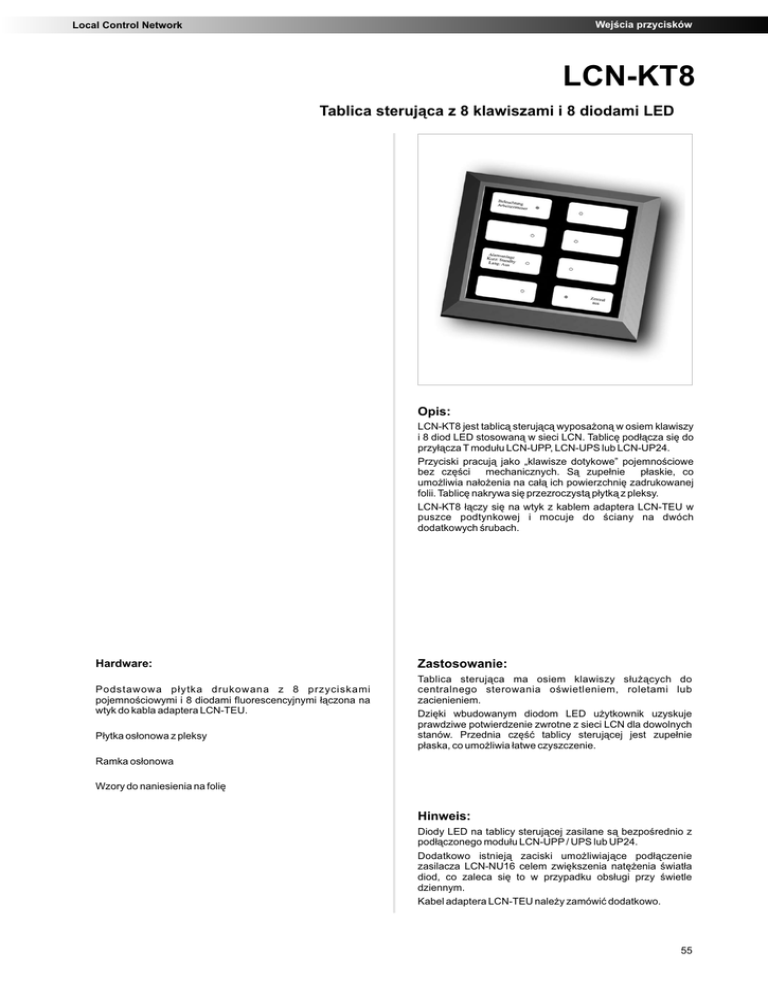

LCN-KT8

Wejścia przycisków
Local Control Network
LCN-KT8
Tablica sterująca z 8 klawiszami i 8 diodami LED
Opis:
LCN-KT8 jest tablicą sterującą wyposażoną w osiem klawiszy
i 8 diod LED stosowaną w sieci LCN. Tablicę podłącza się do
przyłącza T modułu LCN-UPP, LCN-UPS lub LCN-UP24.
Przyciski pracują jako „klawisze dotykowe” pojemnościowe
bez części
mechanicznych. Są zupełnie
płaskie, co
umożliwia nałożenia na całą ich powierzchnię zadrukowanej
folii. Tablicę nakrywa się przezroczystą płytką z pleksy.
LCN-KT8 łączy się na wtyk z kablem adaptera LCN-TEU w
puszce podtynkowej i mocuje do ściany na dwóch
dodatkowych śrubach.
Hardware:
Podstawowa płytka drukowana z 8 przyciskami
pojemnościowymi i 8 diodami fluorescencyjnymi łączona na
wtyk do kabla adaptera LCN-TEU.
Płytka osłonowa z pleksy
Zastosowanie:
Tablica sterująca ma osiem klawiszy służących do
centralnego sterowania oświetleniem, roletami lub
zacienieniem.
Dzięki wbudowanym diodom LED użytkownik uzyskuje
prawdziwe potwierdzenie zwrotne z sieci LCN dla dowolnych
stanów. Przednia część tablicy sterującej jest zupełnie
płaska, co umożliwia łatwe czyszczenie.
Ramka osłonowa
Wzory do naniesienia na folię
Hinweis:
Diody LED na tablicy sterującej zasilane są bezpośrednio z
podłączonego modułu LCN-UPP / UPS lub UP24.
Dodatkowo istnieją zaciski umożliwiające podłączenie
zasilacza LCN-NU16 celem zwiększenia natężenia światła
diod, co zaleca się to w przypadku obsługi przy świetle
dziennym.
Kabel adaptera LCN-TEU należy zamówić dodatkowo.
55
LCN-KT8
Tablica sterująca z 8 klawiszami i 8 diodami LED
Wymiary:
Dane techniczne:
Wymiary (szer. x dł. x wys.):
150mm x 150mm x 15mm
Tablica bez ramki:
170mm x 170mm x 20 mm
Tablica z ramką:
Przyciski:
Typ:
Funkcje:
Lampki:
Typ:
Funkcja:
Zasilanie:
15mm
150mm
Warunki otoczenia
150mm
150mm
Ogólne dane:
Temperatura pracy
Wilgotnośc powietrza
Stopień ochrony
Montaż
8 pojemnościowych
KRÓTKO/ DŁUGO/ PUŚĆ
na Tabelę A
8 LED
WYŁ/ MIGANIE/ MIGOTANIE/ WŁ
Poprzez moduł lub
dodatkowo z LCN-NU16
dla lepszej jasności diod
-10oC do +40oC
max. 80% wzgl. wilgotności,
nie ulega obroszeniu
do stosowania w stałej
instalacji zgodnie z VDE 632,
VDE 637
IP 20,
Instalacja przy puszkach
podtynkowych, głębokich lub
elektronicznych do LCN-TEU.
Ze względu na rozmiary
dodatkowo mocuje się 2
śrubami do ściany
Do tego celu tablica posiada 2
zamaskowane dziury
Schemat połączeń
L
N
D
PE
L
N
D
PE
LCN-UPP
T
LCN-TEU
optional
+
LCN-NU16
Netzteil optional
für hellere LEDs.
