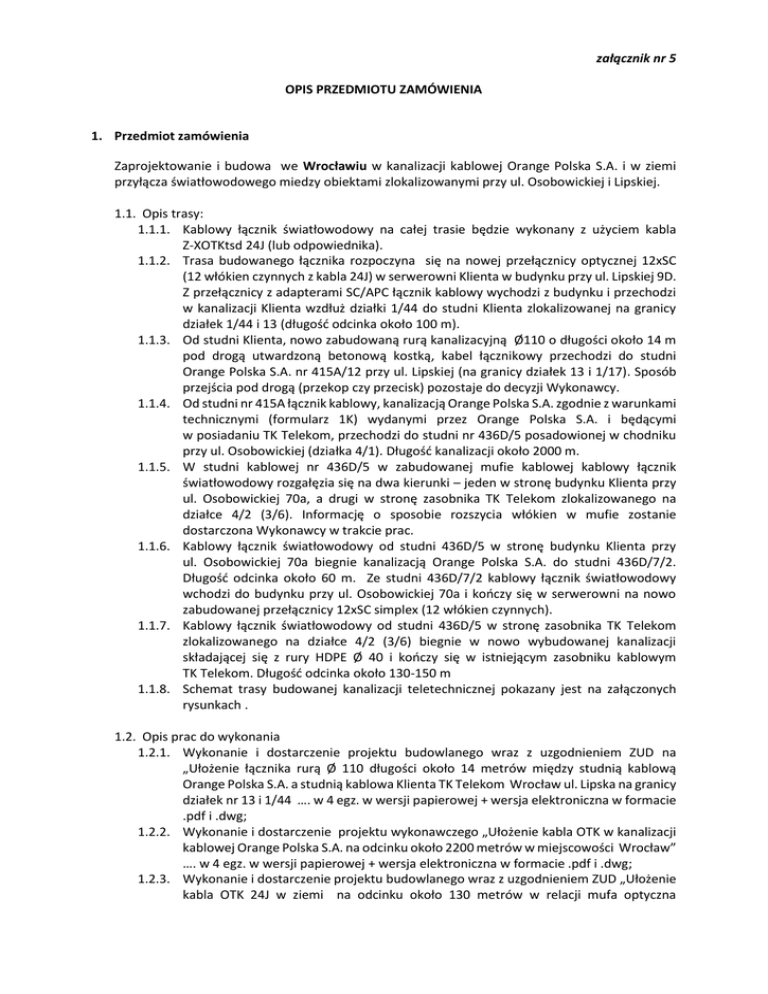

załącznik nr 5
OPIS PRZEDMIOTU ZAMÓWIENIA
1. Przedmiot zamówienia
Zaprojektowanie i budowa we Wrocławiu w kanalizacji kablowej Orange Polska S.A. i w ziemi
przyłącza światłowodowego miedzy obiektami zlokalizowanymi przy ul. Osobowickiej i Lipskiej.
1.1. Opis trasy:
1.1.1. Kablowy łącznik światłowodowy na całej trasie będzie wykonany z użyciem kabla
Z-XOTKtsd 24J (lub odpowiednika).
1.1.2. Trasa budowanego łącznika rozpoczyna się na nowej przełącznicy optycznej 12xSC
(12 włókien czynnych z kabla 24J) w serwerowni Klienta w budynku przy ul. Lipskiej 9D.
Z przełącznicy z adapterami SC/APC łącznik kablowy wychodzi z budynku i przechodzi
w kanalizacji Klienta wzdłuż działki 1/44 do studni Klienta zlokalizowanej na granicy
działek 1/44 i 13 (długość odcinka około 100 m).
1.1.3. Od studni Klienta, nowo zabudowaną rurą kanalizacyjną Ø110 o długości około 14 m
pod drogą utwardzoną betonową kostką, kabel łącznikowy przechodzi do studni
Orange Polska S.A. nr 415A/12 przy ul. Lipskiej (na granicy działek 13 i 1/17). Sposób
przejścia pod drogą (przekop czy przecisk) pozostaje do decyzji Wykonawcy.
1.1.4. Od studni nr 415A łącznik kablowy, kanalizacją Orange Polska S.A. zgodnie z warunkami
technicznymi (formularz 1K) wydanymi przez Orange Polska S.A. i będącymi
w posiadaniu TK Telekom, przechodzi do studni nr 436D/5 posadowionej w chodniku
przy ul. Osobowickiej (działka 4/1). Długość kanalizacji około 2000 m.
1.1.5. W studni kablowej nr 436D/5 w zabudowanej mufie kablowej kablowy łącznik
światłowodowy rozgałęzia się na dwa kierunki – jeden w stronę budynku Klienta przy
ul. Osobowickiej 70a, a drugi w stronę zasobnika TK Telekom zlokalizowanego na
działce 4/2 (3/6). Informację o sposobie rozszycia włókien w mufie zostanie
dostarczona Wykonawcy w trakcie prac.
1.1.6. Kablowy łącznik światłowodowy od studni 436D/5 w stronę budynku Klienta przy
ul. Osobowickiej 70a biegnie kanalizacją Orange Polska S.A. do studni 436D/7/2.
Długość odcinka około 60 m. Ze studni 436D/7/2 kablowy łącznik światłowodowy
wchodzi do budynku przy ul. Osobowickiej 70a i kończy się w serwerowni na nowo
zabudowanej przełącznicy 12xSC simplex (12 włókien czynnych).
1.1.7. Kablowy łącznik światłowodowy od studni 436D/5 w stronę zasobnika TK Telekom
zlokalizowanego na działce 4/2 (3/6) biegnie w nowo wybudowanej kanalizacji
składającej się z rury HDPE Ø 40 i kończy się w istniejącym zasobniku kablowym
TK Telekom. Długość odcinka około 130-150 m
1.1.8. Schemat trasy budowanej kanalizacji teletechnicznej pokazany jest na załączonych
rysunkach .
1.2. Opis prac do wykonania
1.2.1. Wykonanie i dostarczenie projektu budowlanego wraz z uzgodnieniem ZUD na
„Ułożenie łącznika rurą Ø 110 długości około 14 metrów między studnią kablową
Orange Polska S.A. a studnią kablowa Klienta TK Telekom Wrocław ul. Lipska na granicy
działek nr 13 i 1/44 …. w 4 egz. w wersji papierowej + wersja elektroniczna w formacie
.pdf i .dwg;
1.2.2. Wykonanie i dostarczenie projektu wykonawczego „Ułożenie kabla OTK w kanalizacji
kablowej Orange Polska S.A. na odcinku około 2200 metrów w miejscowości Wrocław”
…. w 4 egz. w wersji papierowej + wersja elektroniczna w formacie .pdf i .dwg;
1.2.3. Wykonanie i dostarczenie projektu budowlanego wraz z uzgodnieniem ZUD „Ułożenie
kabla OTK 24J w ziemi na odcinku około 130 metrów w relacji mufa optyczna
TK Telekom - studnia kablowa Orange Polska S.A. w miejscowości Wrocław działka nr
4/1 i 4/2” …. w 4 egz. w wersji papierowej + wersja elektroniczna w formacie .pdf i
.dwg.
1.2.4. Wykonanie i dostarczenie projektu wykonawczego dla całości budowy kabla OTK
składającej się z projektów "Ułożenie kabla OTK 24J w ziemi na odcinku około
130 metrów w relacji mufa optyczna TK Telekom - studnia kablowa Orange Polska S.A.
w miejscowości Wrocław działka nr 4/1 i 4/2", "Ułożenie łącznika rurą Ø 110 długości
około 14 metrów między studnią kablową Orange Polska S.A. a studnią kablowa
Klienta TK Telekom Wrocław na granicy działek nr 13 i 1/44" i "Ułożenie kabla OTK
w kanalizacji kablowej Orange Polska S.A. na odcinku około 2200 metrów
w miejscowości Wrocław" …. w 4 egz. w wersji papierowej + wersja elektroniczna
w formacie .pdf i .dwg (jeżeli potrzebne zgłoszenie, pozwolenie to z prawomocnym
zgłoszeniem, pozwoleniem);
1.2.5. Wprowadzenie kabli do serwerowni klientów TK Telekom (dwa punkty obiekty
Wrocław ul. Osobowicka 70a i Wrocław ul. Lipska 9D) i zakończenie ma przełącznicach
optycznych 12 włókien optycznych z wprowadzonych kabli, adaptery SC/APC.
1.2.6. Ułożenie rury Ø 110 w relacji studnią kablową Orange Polska S.A. a studnią kablowa
Klienta TK Telekom "Ułożenie łącznika rurą Ø 110 długości około 14 metrów między
studnią kablową Orange Polska S.A., a studnią kablowa Klienta TK Telekom Wrocław
ul. Lipska na granicy działek nr 13 i 1/44", realizacja może wymagać zdjęcia i ułożenia
betonowej kostki brukowej, planowany przebieg kabla na załączonym rysunku.
1.2.7. Ułożenie kabla OTK 24J typu Z-XOTKtsd w kanalizacji kablowej Orange Polska S.A.
zgodnie z projektem wykonawczym "Ułożenie kabla OTK w kanalizacji kablowej Orange
Polska S.A. na odcinku około 2200 metrów w miejscowości Wrocław " oraz
w kanalizacji kablowej TK Telekom w relacji ostatnia studnia kablowa Orange Polska
S.A. przy ul. Lipskiej - Serwerownia Klienta. Całkowita długość układanego kabla to
około 2400 metrów (wskazana długość nie zawiera koniecznych odcinków
na prawidłowe ułożenie kabla w studniach kablowych Orange Polska S.A.
1.2.8. Ułożenie kabla OTK 24J typu Z-XOTKtsd w ziemi w relacji mufa OTK TK Telekom studnia kablowa ORANGE nr 436D/5 zgodnie z wykonanym projektem budowlanym
"Ułożenie kabla OTK 24J w ziemi na odcinku około 130 metrów w relacji mufa optyczna
TK Telekom - studnia kablowa ORANGE w miejscowości Wrocław działka nr 4/1 i 4/2",
planowany przebieg kabla na załączonym rysunku.
1.2.9. Wykonanie mufy optycznej w studni kablowej Orange Polska S.A. nr 436D/5. Rozszycie
włókien zgodnie z dostarczonym schematem przez TK Telekom.
1.2.10. Odkopanie i zakopanie kasetony optycznego TK Telekom oraz współpraca z grupą
światłowodową TK Telekom.
1.2.11. Opracowanie dokumentacji powykonawczej dla całości budowy kabla OTK składającej
się z projektów "Ułożenie kabla OTK 24J w ziemi na odcinku około 130 metrów
w relacji mufa optyczna TK Telekom - studnia kablowa Orange Polska S.A.
w miejscowości Wrocław działka nr 4/1 i 4/2", "Ułożenie łącznika rurą F 110 długości
około 14 metrów między studnią kablową OTANGE a studnią kablowa Klienta
TK Telekom Wrocław na granicy działek nr 13 i 1/44" i "Ułożenie kabla OTK w kanalizacji
kablowej ORANGE na odcinku około 2200 metrów w miejscowości Wrocław" ... 3 egz
w wersji papierowej + wersja elektroniczna w formacie .pdf i .dwg wraz z wymaganymi
pomiarami, certyfikatami, deklaracjami zgodności, protokołami.
1.2.12. Przeniesienie na Zamawiającego autorskich praw majątkowych do wszelkich utworów
powstałych w związku z realizacją przedmiotu Zamówienia.
Wszystkie wyżej wymienione projekty muszą być uzgodnione ze wskazanym w umowie pracownikiem
TK Telekom sp. z o.o.
2. Termin realizacji
2.1. Do dnia 30 września 2015 r. prace wymienione w pkt 1.2.1;
2.2. Do dnia 1 września 2015 r. prace wymienione w pkt 1.2.2;
2.3.
2.4.
2.5.
2.6.
Do dnia 30 września 2015 r. prace wymienione w pkt 1.2.3;
Do dnia 5 września 2015 r. prace wymienione w pkt 1.2.4;
Do 15 grudnia 2015 r. prace wymienione w pkt od 1.2.5 do 1.2.10;
Do 30 grudnia 2015 r. prace wymienione w pkt 1.2.11.
3. Gwarancja
3.1. Wykonawca udzieli Zamawiającemu 12 miesięcznej gwarancji na cały przedmiot Zamówienia
tj. na użyte materiały oraz zrealizowane prace.
3.2. W przypadku wystąpienia w okresie gwarancji wady Zamawiający zwróci się do Wykonawcy
o jej usunięcie.
3.3. Wykonawca zobowiązany jest usunąć wadę w terminie uzgodnionym z Zamawiającym, ale nie
dłuższym niż 5 dni roboczych.
4. Materiały
4.1. Wszystkie niezbędne do realizacji przedmiotu Zamówienia materiały dostarcza Wykonawca,
a w tym:
Lp.
1
2
3
4
5
6
7
8
9
10
materiał
Kabel Z-XOTKtsd 24J (lub odpowiednik)
Przełącznica optyczna 12xSC simplex
Adaptery SC/APC simpleks
Pigtail SC/APC
FOSC-400B4 wraz z wyposażeniem i mocowanie na ścianę studni kablowej
Rura RHDP  40
Taśma ostrzegawcza pomarańczowa z wstawką metalową
Rura RHDP  110
Pozostały materiał konieczny do realizacji zadania
Zawieszki na kabel optyczny ułożony w kanalizacji kablowej ORANGE
5. Odbiory
5.1. Zamawiający i Wykonawca będą dokonywali odbiorów elementów przedmiotu Zamówienia
na podstawie podpisanych bez zastrzeżeń Protokółów Odbiorów.
5.2. Po zakończeniu realizacji całego przedmiotu Zamówienia Zamawiający i Wykonawca dokonają
odbioru przedmiotu Zamówienia podpisaniem bez zastrzeżeń Protokółu Odbioru Końcowego,
który będzie stanowił podstawę do wystawienia przez Wykonawcę faktury VAT.
5.3. Osoby upoważnione ze strony Wykonawcy i Zamawiającego do przeprowadzenia odbiorów
zostaną wskazane w umowie/zamówieniu.
6. Obowiązki Wykonawcy
6.1. Uzyskanie niezbędnych uzgodnień, zgód i pozwoleń.
6.2. Zapewnienie nadzoru technicznego zarządzającego pracownikami i sprzętem.
6.3. Opracowanie i uzgodnienie z Zamawiającym harmonogramu robót.
6.4. Właściwe, zgodne z prawem, zabezpieczenie i przestrzeganie przepisów BHP.
6.5. Wykonawca ponosi odpowiedzialność wobec osób trzecich za skutki niezgodnego
z przepisami i sztuką budowlaną zabezpieczenia, organizacji i wykonawstwa Przedmiotu
Zamówienia.
6.6. Posiadanie aktualnej i opłaconej w całości polisy OC na sumę gwarancyjną co najmniej
100 000,00 PLN na jedno i wszystkie zdarzenia.
7. Warunki dodatkowe
7.1. Wykonawca odpowiada za technologię budowy oraz za jakość wykonanych robót.
7.2. Wszelkie ewentualne odstępstwa od projektów i Opisu Przedmiotu Zamówienia należy przed
realizacją uzgodnić z Zamawiającym oraz w razie potrzeby z przedstawicielem właściciela
terenu.
7.3. Przedmiot Zamówienia Wykonawca zobowiązany jest wykonać zgodnie obowiązującymi
przepisami, normami i zasadami sztuki budowlanej oraz współczesnej wiedzy technicznej,
mającymi zastosowanie przy opracowywaniu dokumentacji technicznych i wykonywaniu
robót budowlanych związanych z budową linii światłowodowych, z uwzględnieniem, iż efekt
prac stanowiących przedmiot Umowy musi odpowiadać przepisom Prawa budowlanego oraz
Polskim Normom Telekomunikacyjnym. Ponadto przedmiot Umowy musi nadawać się do
użytku zgodnie z jego przeznaczeniem.
7.4. Do pozyskania niezbędnych uzgodnień, pozwoleń, zgód Zamawiający udzieli Wykonawcy
pełnomocnictwa.
