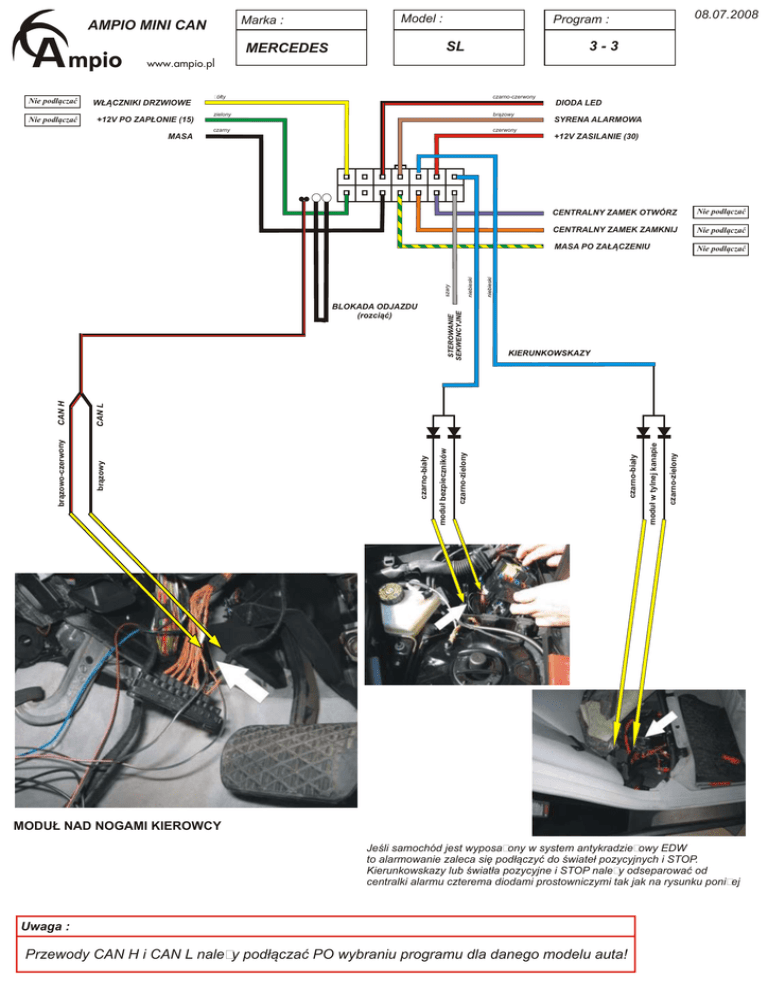

Marka :
AMPIO MINI CAN
Model :
3-3
SL
MERCEDES
08.07.2008
Program :
www.ampio.pl
Nie podłączać
Nie podłączać
żółty
czarno-czerwony
zielony
brązowy
czarny
czerwony
WŁĄCZNIKI DRZWIOWE
+12V PO ZAPŁONIE (15)
DIODA LED
MASA
SYRENA ALARMOWA
+12V ZASILANIE (30)
CENTRALNY ZAMEK OTWÓRZ
Nie podłączać
CENTRALNY ZAMEK ZAMKNIJ
Nie podłączać
MASA PO ZAŁĄCZENIU
Nie podłączać
czarno-zielony
moduł w tylnej kanapie
czarno-biały
czarno-zielony
moduł bezpieczników
czarno-biały
brązowy
brązowo-czerwony
BLOKADA ODJAZDU
(rozciąć)
MODUŁ NAD NOGAMI KIEROWCY
Jeśli samochód jest wyposażony w system antykradzieżowy EDW
to alarmowanie zaleca się podłączyć do świateł pozycyjnych i STOP.
Kierunkowskazy lub światła pozycyjne i STOP należy odseparować od
centralki alarmu czterema diodami prostowniczymi tak jak na rysunku poniżej
Uwaga :
Przewody CAN H i CAN L należy podłączać PO wybraniu programu dla danego modelu auta!
