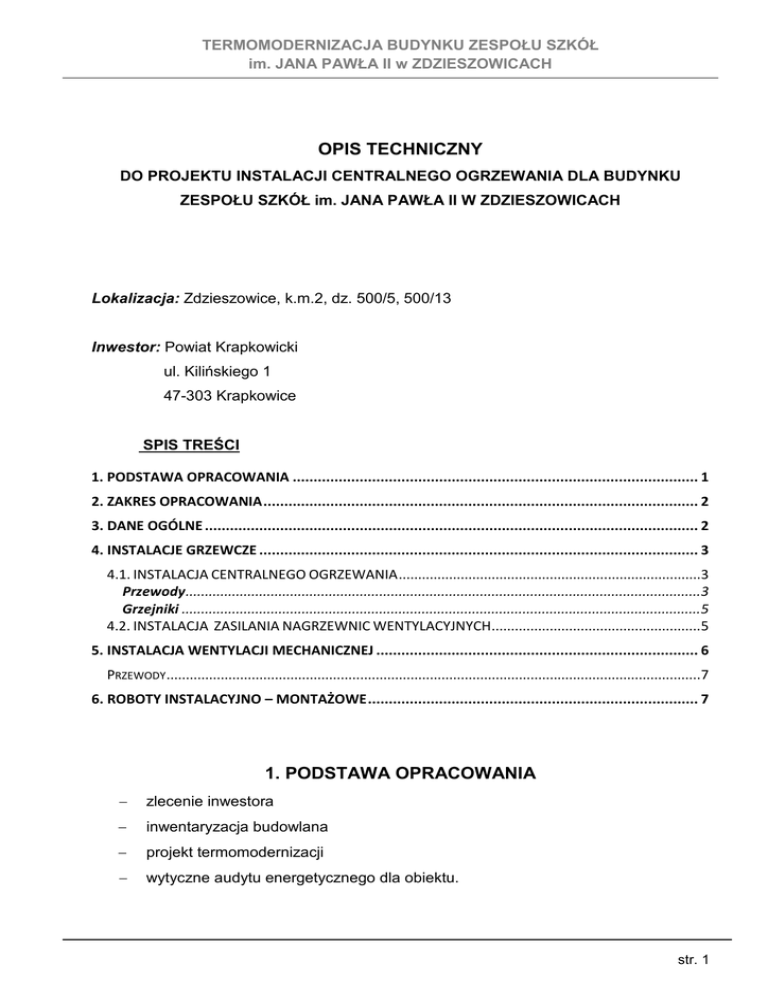

OPIS SZKOŁA ZDZIESZOWICE

TERMOMODERNIZACJA BUDYNKU ZESPOŁU SZKÓŁ
im. JANA PAWŁA II w ZDZIESZOWICACH
OPIS TECHNICZNY
DO PROJEKTU INSTALACJI CENTRALNEGO OGRZEWANIA DLA BUDYNKU
ZESPOŁU SZKÓŁ im. JANA PAWŁA II W ZDZIESZOWICACH
Lokalizacja: Zdzieszowice, k.m.2, dz. 500/5, 500/13
Inwestor: Powiat Krapkowicki
ul. Kilińskiego 1
47-303 Krapkowice
SPIS TREŚCI
1. PODSTAWA OPRACOWANIA ................................................................................................. 1
2. ZAKRES OPRACOWANIA ........................................................................................................ 2
3. DANE OGÓLNE ...................................................................................................................... 2
4. INSTALACJE GRZEWCZE ......................................................................................................... 3
4.1. INSTALACJA CENTRALNEGO OGRZEWANIA ..............................................................................3
Przewody .....................................................................................................................................3
Grzejniki ......................................................................................................................................5
4.2. INSTALACJA ZASILANIA NAGRZEWNIC WENTYLACYJNYCH......................................................5
5. INSTALACJA WENTYLACJI MECHANICZNEJ ............................................................................. 6
PRZEWODY ..........................................................................................................................................7
6. ROBOTY INSTALACYJNO – MONTAŻOWE ............................................................................... 7
1. PODSTAWA OPRACOWANIA
−
zlecenie inwestora
−
inwentaryzacja budowlana
−
projekt termomodernizacji
−
wytyczne audytu energetycznego dla obiektu.
str. 1
TERMOMODERNIZACJA BUDYNKU ZESPOŁU SZKÓŁ
im. JANA PAWŁA II w ZDZIESZOWICACH
2. ZAKRES OPRACOWANIA
Zakres opracowania obejmuje wykonanie projektu budowlanego wewnętrznej instalacji
centralnego ogrzewania w budynku Zespołu Szkół im. Jana Pawła II w Zdzieszowicach
wraz z wentylacją siłowni i sali gimnastycznej.
Projekt obejmuje:
− instalację c.o. w zakresie od węzła cieplnego zlokalizowanego w części
podpiwniczonej obiektu wraz z odbiornikami w całym obiekcie szkoły;
− wentylację mechaniczną siłowni oraz sali gimnastycznej wraz przyległymi
pomieszczeniami szatni i WC.
W szczególności na zakres opracowania składają się:
Część obliczeniowa:
−
obliczenia zapotrzebowania ciepła obiektu,
−
obliczenia hydrauliczne instalacji centralnego ogrzewania
Część rysunkowa:
−
rzuty i rozwinięcie instalacji c.o
−
rzut instalacji wentylacyjnej.
3. DANE OGÓLNE
Istniejący budynek szkoły zlokalizowany jest w miejscowości Zdzieszowice. Budynek
częściowo podpiwniczony III kondygnacyjny. Z uwagi na prowadzona termomodernizację
obiektu, przebudowana zostanie instalacja centralnego ogrzewania ze względu na jej stan
techniczny i nie przystosowanie do nowych warunków cieplnych.
Ze względu na planowany okres przeprowadzenia prac termomodernizacyjnych
planowany na lata 2016÷2107 przyjęto wartości współczynników przenikania Uc ścian,
dachów, stropów i stropodachów zgodnie z Rozporządzeniem Ministra Transportu,
Budownictwa i Gospodarki Morskiej z dnia 5.07.2013r. (Dz.U.2013.926). Ponadto
wentylacja grawitacyjna sali gimnastycznej oraz siłowni jest niewystarczająca w świetle
obowiązujących norm wymiany powietrza, w związku z tym projektuje się instalację
wentylacji mechanicznej.
str. 2
TERMOMODERNIZACJA BUDYNKU ZESPOŁU SZKÓŁ
im. JANA PAWŁA II w ZDZIESZOWICACH
4. INSTALACJE GRZEWCZE
4.1. INSTALACJA CENTRALNEGO OGRZEWANIA
System ogrzewania
Istniejąca
instalacja
centralnego
ogrzewania
przeznaczona
jest
do
demontażu.
W budynku zaprojektowano centralne ogrzewanie wodne, pompowe z rozdziałem dolnym
zasilane z węzła cieplnego.
Straty ciepła dla budynku obliczono zgodnie z obowiązującą normą wg PN EN 12831 dla
III strefy klimatycznej [tz = -20 oC]. Wartości współczynników przenikania dla przegród
przyjęto z audytu energetycznego budynku dla wariantu 1.
Źródłem ciepła jest węzeł cieplny wymiennikowy, czynnikiem grzejnym woda o
parametrach 90/70 °C (do obliczeń instalacji i aparatów grzewczych przyjęto parametry
80/60 °C).
Przewody
Rurociągi od węzła cieplnego oraz poziomy w piwnicy i na parterze projektuje się z rur
stalowych, natomiast piony c.o. i podejścia
do poszczególnych grzejników z rur
miedzianych.
Przewody wykonać z:
− rur stalowych ze szwem wg PN-80/H-74200 łączonych przez spawanie
alternatywnie z rur PP-stabi;
− z rur miedzianych instalacyjnych w gatunku SF-Cu. Połączenia wykonać lutem
miękkim. Do połączeń lutem miękkim stosować wyłącznie łączniki kapilarne
fabrycznie
wytwarzane. Połączenia rozłączne powinny być
stosowane w
połączeniach do armatury i urządzeń oraz łączenia rur miedzianych z rurami z
innych materiałów. W połączeniach rozłącznych niedopuszczalne jest stosowanie
łączników zaciskowych z pierścieniem zaciskowym oraz wywijanie krawędzi rury
miedzianej dla utworzenia złącza kołnierzowego.
Do mocowania rur miedzianych (uchwyty przesuwne) należy używać uchwytów do rur
miedzianych. Rury stalowe mocować do ścian za pomocą uchwytów dwudzielnych.
Poziomy c.o. należy prowadzić w piwnicy pod stropem, w pozostałych pomieszczeniach w
posadzce z wyjątkiem sali gimnastycznej, gdzie przewody należy umieścić nad posadzką.
Piony
prowadzić po wierzchu ścian w obudowie. Gałązki grzejnikowe w celu ich
zabezpieczenia przed uszkodzeniami mechanicznymi wykonać w bruzdach.
str. 3
TERMOMODERNIZACJA BUDYNKU ZESPOŁU SZKÓŁ
im. JANA PAWŁA II w ZDZIESZOWICACH
Przejścia przez przegrody budowlane (stropy i ściany) należy wykonać w tulejach
ochronnych, umożliwiających swobodne przemieszczanie przewodu w przegrodzie.
Przestrzeń między tuleją a przewodem wypełnia się kitem plastycznym. Wszystkie
projektowane przebicia przez przegrody budowlane wykonać przewiertem.
Na podejściach do pionów co zaprojektowano podpionowe zawory regulacyjne,
np. typu Kombi 3 firmy Honeywell. Zawory montować ponad poziomem posadzki i
zabezpieczyć przed możliwością samowolnej zmiany nastaw.
Przewody
c.o.
zaizolować
cieplnie
otulinami
termoizolacyjnymi
Thermaflex.
Na przewodach c.o. prowadzonych pod stropem parteru należy wykonać izolację
Thermaflex FRM. Grubość izolacji zgodnie z wartościami podanymi w tabeli.
Podstawa prawna: DzU poz. 926 z dnia 13.08.2013 r. [Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki
Morskiej z dnia 5 lipca 2013 r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny
odpowiadać budynki i ich usytuowanie]
Lp.
Rodzaj przewodu lub komponentu
Minimalna grubość izolacji
cieplnej
(materiał o współczynniku
przewodzenia ciepła 0,035
1)
W/(m·K)
1
Średnica wewnętrzna do 22 mm
20 mm
2
Średnica wewnętrzna od 22 do 35 mm
30 mm
3
Średnica wewnętrzna od 35 do 100 mm
równa średnicy wewnętrznej
rury
4
Średnica wewnętrzna ponad 100 mm
100 mm
5
Przewody i armatura wg poz. 1-4
przechodzące przez ściany lub stropy,
skrzyżowania przewodów
50% wymagań z poz. 1-4
6
Przewody ogrzewań centralnych, przewody
wody ciepłej i cyrkulacji instalacji ciepłej wody
użytkowej wg poz. 1 -4, ułożone w
komponentach budowlanych między
ogrzewanymi pomieszczeniami różnych
użytkowników
50% wymagań z poz. 1-4
7
Przewody wg poz. 6 ułożone w podłodze
6 mm
8
Przewody ogrzewania powietrznego (ułożone
w części ogrzewanej budynku)
40 mm
9
Przewody ogrzewania powietrznego (ułożone
w części nieogrzewanej budynku)
80 mm
10
Przewody instalacji wody lodowej prowadzone
2)
wewnątrz budynku
50 % wymagań z poz. 1-4
11
Przewody instalacji wody lodowej prowadzone
2)
na zewnątrz budynku
100 % wymagań z poz. 1-4
1)
Uwaga:
przy zastosowaniu materiału izolacyjnego o innym współczynniku przenikania
ciepła niż podano w tabeli - należy skorygować grubość warstwy izolacyjnej.
2)
izolacja cieplna wykonana jako powietrznoszczelna.
str. 4
TERMOMODERNIZACJA BUDYNKU ZESPOŁU SZKÓŁ
im. JANA PAWŁA II w ZDZIESZOWICACH
czyli:
dz 15 – dz 22 mm – 20 mm
dz 22 – dz 35 mm – 30 mm
dz 35 – dz 100 mm – równa średnicy wewnętrznej rury
Izolację instalacji c.o. prowadzonej w szachtach lub obudowach należy wykonać z otulin
typ Thermacompact S o grubości 50% wymagań (zasilanie i powrót).
Zład
projektuje
się
odpowietrzyć
za
pomocą
automatycznych
odpowietrzników
montowanych na pionach oraz ręcznych na grzejnikach.
Kompensacja przewodów co - kompensację poziomych przewodów rozprowadzających
wykonać z wykorzystaniem załamań trasy oraz za pomocą kompensatorów Ukształtowych. Odcinki instalacji w sali gimnastycznej i odcinki proste o długości większej
jak 6,0m kompensować kompensatorami U-kształtowymi; w sali gimnastycznej,
wykonanymi jako obejścia słupów konstrukcji ścian.
Całość instalacji po wykonaniu należy poddać próbie ciśnieniowej na zimno na ciśnienie
Ppr = prob + 0,2MPa, a następnie
na gorąco z wyregulowaniem nastaw zaworów
grzejnikowych, regulacją czynnika grzejnego i kryzowaniem. Próbę na gorąco
przeprowadzić przy maksymalnych warunkach czynnika t = 80ºC.
Grzejniki
Jako elementy grzejne zaprojektowano grzejniki stalowe płytowe typu Compact, zasilane
z boku np. firmy Radson z termostatycznymi zaworami grzejnikowymi RA-N i RA-G.
Ogrzewanie
sali
gimnastycznej
dodatkowo
za
pomocą
aparatów
grzewczo-
wentylacyjnych pełniących funkcję wentylacyjną z dopływem powietrza z zewnątrz oraz
podmieszaniem powietrza wentylacyjnego dla uzyskania normowego parametru odzysku
ciepła.
4.2. INSTALACJA ZASILANIA NAGRZEWNIC WENTYLACYJNYCH
Nagrzewnice wentylacyjne zainstalowane w urządzeniach grzewczo-wentylacyjnych
zasilane będą w ciepło z poziomów c.o. Przejścia przez przegrody budowlane należy
wykonać w tulejach ochronnych, umożliwiających swobodne przemieszczanie przewodu
w przegrodzie. Przestrzeń między tuleją a przewodem wypełnia się kitem plastycznym lub
elastycznym.
str. 5
TERMOMODERNIZACJA BUDYNKU ZESPOŁU SZKÓŁ
im. JANA PAWŁA II w ZDZIESZOWICACH
Przy każdej nagrzewnicy zamontować zawory regulacyjne np. typ RAV z termostatem
RAVI firmy Danfoss. Zawory te umożliwiają:
− równoważenie hydrauliczne instalacji
− wykonanie pomiarów w celu zrównoważenia instalacji
Przewody, ich prowadzenie, izolację i próby szczelności należy wykonać jak dla instalacji
centralnego ogrzewania.
5. INSTALACJA WENTYLACJI MECHANICZNEJ
Ilości powietrza wentylacyjnego obliczono zgodnie z obowiązującymi normami wg
minimalnej
niezbędnej
ilości
powietrza
na
osobę
oraz
krotności
wymian
w
3
pomieszczeniach przyjmując w sali gimnastycznej i siłowni wielkość min. 100 m /h na
osobę. Powietrze nawiewane do sali gimnastycznej w okresie zimowym będzie
ogrzewane nagrzewnicami wodnymi.
Nawiew powietrza
Nawiew powietrza do siłowni i sali gimnastycznej za pomocą aparatów grzewczowentylacyjnych np. typu TERM-1-W-B-III ze skrzynkami czerpnymi np. typu SC1-P firmy
Juwent. Skrzynka czerpna składają się z sekcji mieszania, która posiada dwie
przepustnice umożliwiające jednoczesne zasysanie powietrza obiegowego przez kratki
umieszczone z dwóch boków skrzynki i powietrza świeżego przez otwór wlotowy skrzynki
czerpnej. Skrzynka może być sterowana ręcznie lub przy wykorzystaniu siłowników z
napędem elektrycznym. Przepustnicę skrzynki czerpnej należy wyregulować na 50%
recyrkulację powietrza wewnętrznego.
Rozmieszczenie aparatów grzewczo-wentylacyjnych wraz z skrzynkami czerpnymi
według
części
rysunkowej
opracowania.
Sposób
montażu
aparatów
grzewczo-
wentylacyjnych i ich szczegółowa lokalizacje uzgodnić z konstruktorem.
Wywiew powietrza
− Wywiew powietrza z siłowni i sali gimnastycznej przez wywietrzaki zintegrowane
sufitowe np. firmy Universal o wydajności 575 m3/h każdy. Wywietrzniki wyposażyć
w przepustnice kołowe w celu regulacji wypływu powietrza w okresie zimowym.
str. 6
TERMOMODERNIZACJA BUDYNKU ZESPOŁU SZKÓŁ
im. JANA PAWŁA II w ZDZIESZOWICACH
− Wywiew
powietrza
z
pomieszczeń
szatni
za
pośrednictwem
kanałów
wentylacyjnych poprzez wentylatory dachowe np. firmy Juwent.
− Wywiew powietrza z pomieszczeń WC poprzez wentylatory łazienkowe.
Rozmieszczenie wywietrzaków oraz wentylatorów dachowych i łazienkowych według
części rysunkowej opracowania.
Przewody
Instalację wentylacji mechanicznej w pomieszczeniach szatni należy wykonać z okrągłych
przewodów spiro z blachy ocynkowanej oraz z okrągłych elastycznych przewodów
aluminiowych typu fleks.
Jako wywiewniki należy stosować kratki i anemostaty z przepustnicami i kierownicami.
6. ROBOTY INSTALACYJNO – MONTAŻOWE
Roboty instalacyjno-montażowe wykonać zgodnie z projektem oraz z „Warunkami
technicznymi wykonania i odbioru instalacji wentylacyjnych” zeszyt 5, „Warunki techniczne
wykonania i odbioru instalacji ogrzewczych” zeszyt 6, opracowanie COBRTI INSTAL
Warszawa.
Przy wykonaniu robót korzystać z materiałów i urządzeń posiadających dopuszczenie do
stosowania na rynku polskim.
Projektant: mgr inż. Anna Majerz
Opracował: inż. Ryszard Kaszowski
str. 7
