D02A-Mercedes 124 polska

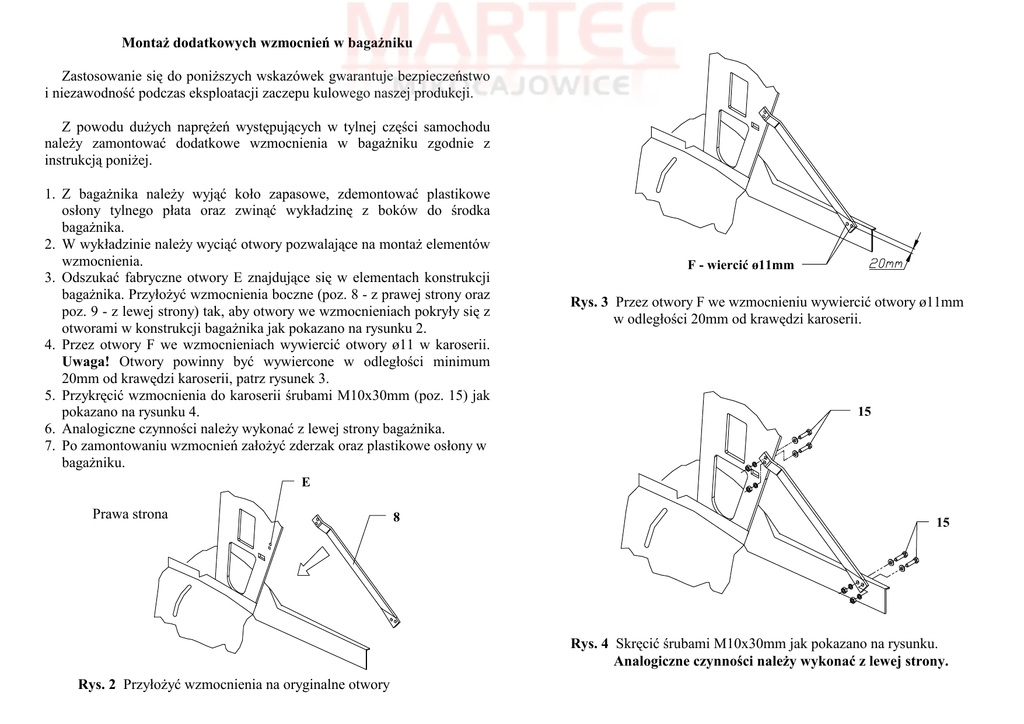

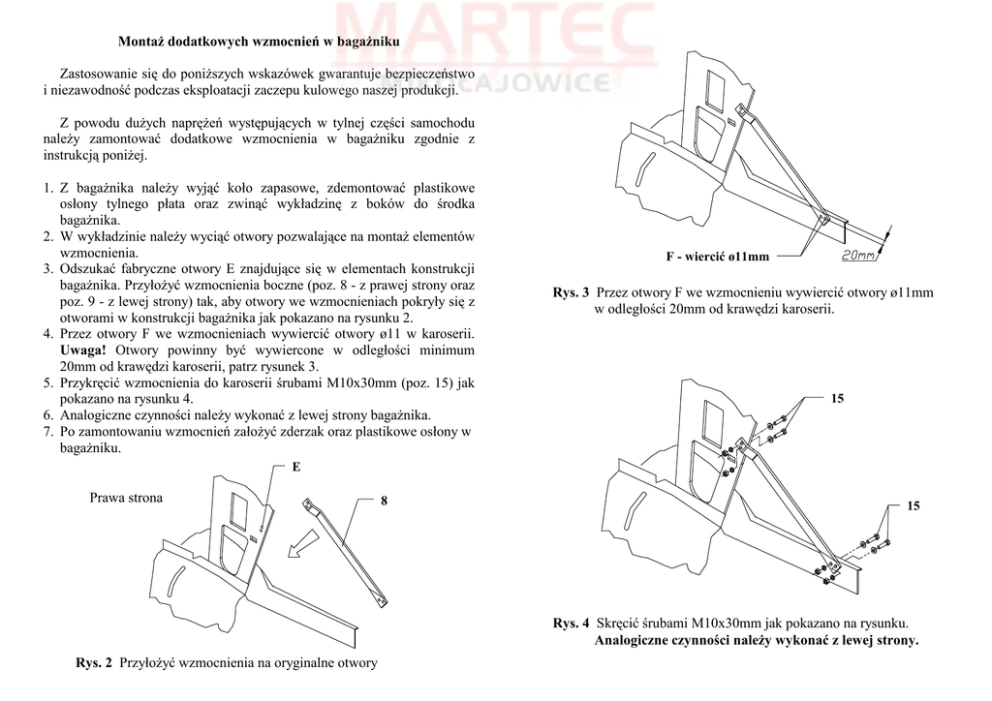

MontaŜ dodatkowych wzmocnień w bagaŜniku
Zastosowanie się do poniŜszych wskazówek gwarantuje bezpieczeństwo
i niezawodność podczas eksploatacji zaczepu kulowego naszej produkcji.
Z powodu duŜych napręŜeń występujących w tylnej części samochodu
naleŜy zamontować dodatkowe wzmocnienia w bagaŜniku zgodnie z
instrukcją poniŜej.
1. Z bagaŜnika naleŜy wyjąć koło zapasowe, zdemontować plastikowe
osłony tylnego płata oraz zwinąć wykładzinę z boków do środka
bagaŜnika.
2. W wykładzinie naleŜy wyciąć otwory pozwalające na montaŜ elementów
wzmocnienia.
3. Odszukać fabryczne otwory E znajdujące się w elementach konstrukcji
bagaŜnika. PrzyłoŜyć wzmocnienia boczne (poz. 8 - z prawej strony oraz
poz. 9 - z lewej strony) tak, aby otwory we wzmocnieniach pokryły się z
otworami w konstrukcji bagaŜnika jak pokazano na rysunku 2.
4. Przez otwory F we wzmocnieniach wywiercić otwory ø11 w karoserii.
Uwaga! Otwory powinny być wywiercone w odległości minimum
20mm od krawędzi karoserii, patrz rysunek 3.
5. Przykręcić wzmocnienia do karoserii śrubami M10x30mm (poz. 15) jak
pokazano na rysunku 4.
6. Analogiczne czynności naleŜy wykonać z lewej strony bagaŜnika.
7. Po zamontowaniu wzmocnień załoŜyć zderzak oraz plastikowe osłony w
bagaŜniku.
F - wiercić ø11mm
Rys. 3 Przez otwory F we wzmocnieniu wywiercić otwory ø11mm
w odległości 20mm od krawędzi karoserii.
15
E
Prawa strona
8
15
Rys. 4 Skręcić śrubami M10x30mm jak pokazano na rysunku.
Analogiczne czynności naleŜy wykonać z lewej strony.
Rys. 2 PrzyłoŜyć wzmocnienia na oryginalne otwory
INSTRUKCJA
montaŜu i eksploatacji zaczepu kulowego
Oznaczenie
zacisku wg
ISO
PN
1
L
2
+
3
31
4
R
5
58R
6
54
7
58L
G
Łączenie przewodów
Kierunkowskazy lewe
Tylne światła przeciwmgłowe
Masa
Kierunkowskazy prawe
Światła pozycyjne prawe
Światła hamowania
Światła pozycyjne lewe
Kolejność czynności przy montaŜu
6
11
15
C
15
4
18
10
15
C
7
B
19
1
D
15
12
14
15
D
5
Rys. 1
A
14
3
13
2
Zaczep kulowy przeznaczony jest do zamontowania w samochodzie:
MERCEDES 124, 4 drz., CABRIO, COUPE produkowanego od 1985 do
05.1995 r., numer katalogowy D02A i słuŜy do ciągnięcia przyczep o masie
całkowitej do 1900 kg i nacisku na kulę max 75 kg.
Zalecany moment skręcający dla śrub i nakrętek 8,8:
M 8 - 25 Nm
M 10 - 55 Nm
M 12 - 85 Nm
M 14 - 135 Nm
1. Zdemontować zderzak, odczepić tłumik z opasek oraz odkręcić osłonę cieplną
znajdująca się nad tłumikiem.
2. Odszukać miejsca fabrycznie zapunktowane po lewej i prawej stronie podwozia a
następnie wykonać otwory (poz. A i B) wiertłem ø15mm.
3. W znajdujące się po lewej i prawej stronie wnęki koła zapasowego „korytka”
włoŜyć wspornik boczne (poz. 4 i 5) a następnie śrubami M12x45mm z
wyposaŜenia (poz. 14) skręcić poprzez wykonane otwory (poz. A i B) z belką
główną zaczepu (poz. 1), którą naleŜy przyłoŜyć od spodu samochodu.
4. Przykręcić ramię prawe (poz. 6) – w tym celu naleŜy usunąć gumową zaślepkę od
spodu z podłuŜnicy w miejscu gdzie podłuŜnica wzdłuŜna styka się z podłuŜnicą
poprzeczną – wsunąć ramię prawe (poz. 6) od strony bagaŜnika tak, aby otwory C
wspornika poz. 4 pokryły się z otworami ramienia prawego poz. 6. Skręcić z
wykorzystaniem nakładek (poz. 10 i 11). W punkcie G, przez nakładkę wywiercić
otwór ø11mm, następnie skręcić śrubą M10x30mm (poz. 15) jak pokazano na
rysunku 1.
5. Przykręcić ramię lewe (poz. 7) – w tym celu naleŜy usunąć gumową zaślepkę w
miejscu jak po prawej stronie oraz:
- przez otwory (poz. D) wspornika (poz. 5) wywiercić otwory ø11mm,
- od spodu samochodu przez wywiercone otwory przykręcić ramię lewe poz. 7
śrubami M10x30mm (poz. 15),
- przez pozostałe dwa otwory ramienia lewego (poz. 7) wywiercić otwory ø11mm
i skręcić śrubami M10x30mm (poz. 15) jak pokazano na rysunku.
6. Zamontować osłonę cieplną, podwiesić tłumik.
7. UWAGA! Przed załoŜeniem zderzaka naleŜy zamontować wzmocnienia w
bagaŜniku zgodnie z dołączoną instrukcją.
8. Do zamontowanej belki zaczepu przykręcić korpus automatu (poz. 13) śrubami
M12x25mm (poz. 12) wraz z blachą pod gniazdo (poz. 3). Zamocować kulę (poz.
2) zgodnie z instrukcją dołączaną do zaczepu z końcówką szybkodemontowalną.
9. Dokręcić wszystkie śruby momentem jak podano w tabelce.
10. Podłączyć przewody z gniazdka 7- bieg. do instalacji elektrycznej zgodnie z
instrukcją fabryczną samochodu (zaleca się wykonanie w ASO).
11. Uzupełnić ewentualne ubytki powłoki malarskiej zaczepu powstałe w trakcie
montaŜu.
OD PRODUCENTA
Dziękujemy za wybór produkowanego przez naszą firmę zaczepu kulowego. Jego
niezawodność została potwierdzona licznymi testami oraz opiniami zadowolonych
klientów. JednakŜe niezawodność zaczepów kulowych jest zaleŜna równieŜ od
prawidłowego montaŜu oraz prawidłowej eksploatacji. Z tego powodu prosimy Państwa
o staranne przeczytanie niniejszej instrukcji montaŜu oraz przestrzeganie właściwych
wskazówek.
Zaczep naleŜy zamontować w miejscach do tego celu przeznaczonych przez
producenta samochodu.
UWAGA
Po zamontowaniu zaczepu kulowego naleŜy uzyskać wpis w dowodzie rejestracyjnym
pojazdu na "stacji kontroli pojazdów" właściwej dla miejsca zamieszkania .
Samochód powinien być wyposaŜony w:
-kierunkowskazy boczne,
-lusterka boczne o rozstawie co najmniej szerokości przyczepy.
Sprawdzać śruby mocujące zaczepu kulowego po około 1000 km przebiegu eksploatacji.
Kula zaczepu musi być utrzymana w czystości i konserwowana smarem stałym.
PPUH AUTO-HAK S.J.
WyposaŜenie zaczepu:
Produkcja Zaczepów kulowych
Henryk & Zbigniew Nejman
76-200 SŁUPSK ul. Słoneczna 16K
tel/fax (059) 8-414-414; 8-414-413
E-mail: [email protected]
www. autohak.com.pl
Zaczep kulowy bez wyposaŜenia elektrycznego
Klasa: A50-X
Nr kat. D02A
Przeznaczony do zamontowania w samochodzie:
Producent: MERCEDES
Model: 124
Typ: 4 drz., Coupe, Cabrio
produkowanym od 1985r. do 05.1995r.
Dane techniczne:
Wartość siły D: 9,8 kN
maksymalna masa przyczepy: 1900 kg
maksymalny nacisk na kulę: 75 kg
Numer homologacji zgodnie z dyrektywą 94/20/WE:
e20*94/20*1031*00
KARTA GWARANCYJNA
Producent udziela gwarancji niniejszą kartą gwarancyjną na okres 24 miesięcy licząc
od dnia zakupu zaczepu kulowego do samochodu:
INFORMACJA WSTĘPNA
MERCEDES 124
4 drz., Coupe, Cabrio
produkowanego od 1985 do 05.1995
Data produkcji .............................. Data zakupu..................................
Zakres gwarancji obejmuje wyłącznie wady jakościowe wynikające z winy
producenta.
Gwarancja nie obejmuje natomiast uszkodzeń zawinionych przez nabywcę, wynikających z
niewłaściwego montaŜu, uŜytkowania lub konserwacji, uszkodzeń mechanicznych, normalnego
zuŜycia podczas eksploatacji itp.
Gwarancja udzielona na zakupiony towar nie wyłącza, nie ogranicza ani nie zawiesza
uprawnień kupującego wynikających z niezgodności towaru z umową.
Reklamacje naleŜy zgłaszać w punkcie sprzedaŜy, składając jednocześnie kartę gwarancyjną.
Usunięcie "wady" następuje po stwierdzeniu przez punkt sprzedaŜy wspólnie z producentem
słuszności złoŜonej reklamacji.
Reklamacja powinna być załatwiona w ciągu 14 dni od dnia uznania reklamacji. Karta
gwarancyjna jest niewaŜna jeŜeli nie jest wypełniona i podpisana.
Data zgłoszenia reklamacji: ...................................................................
Zaczep kulowy jest skonstruowany zgodnie z zasadami bezpieczeństwa ruchu
drogowego. Zaczep kulowy jest elementem wpływającym na bezpieczeństwo
jazdy i moŜe zostać zainstalowany wyłącznie przez personel wyspecjalizowany.
Niedopuszczalne jest dokonywanie jakichkolwiek zmian w konstrukcji zaczepu.
Powoduje to wygaśniecie dopuszczenia do stosowania. W przypadku obecności
masy izolacyjnej lub osłony podwozia w miejscu przylegania zaczepu, naleŜy ją
usunąć. Nieosłonięte miejsca karoserii oraz wywiercone otwory naleŜy
pomalować farbą antykorozyjną.
Informacjami wiąŜącymi odnośnie wartości obciąŜeń są dane podawane przez
producenta samochodu, względnie wartości maksymalnej masy przyczepy oraz
maksymalnego nacisku na kulę, przy czym wartości parametrów zaczepu
kulowego nie mogą być przekroczone.
Wzór do obliczania wartości siły D:
Maks. masa przyczepy [kg] x Masa całkowita samochodu [kg]
9,81
=
X
+
1000
Maks. masa przyczepy [kg] + Masa całkowita samochodu [kg]
+
D [kN]
