2. Kociol wodny centralnego ogrzewania

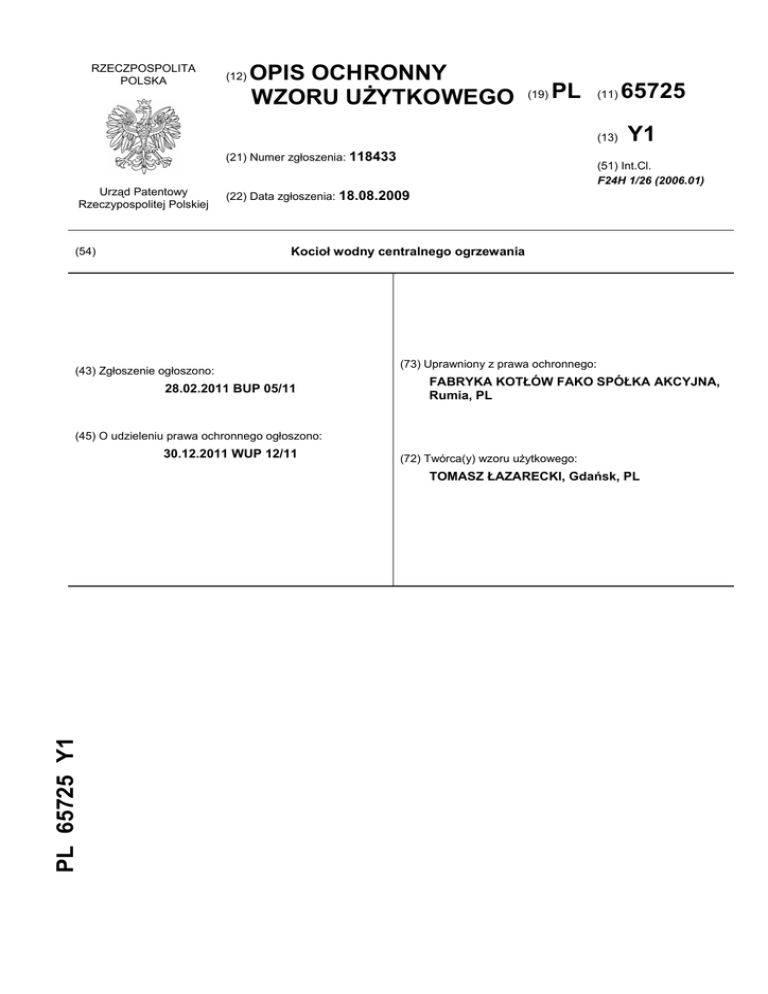

RZECZPOSPOLITA
POLSKA
(12)
OPIS OCHRONNY
WZORU UŻYTKOWEGO
(19)
PL
(11)
(13)
(21) Numer zgłoszenia: 118433
Urząd Patentowy
Rzeczypospolitej Polskiej
65725
Y1
(51) Int.Cl.
F24H 1/26 (2006.01)
(22) Data zgłoszenia: 18.08.2009
Kocioł wodny centralnego ogrzewania
(54)
(43) Zgłoszenie ogłoszono:
28.02.2011 BUP 05/11
(73) Uprawniony z prawa ochronnego:
FABRYKA KOTŁÓW FAKO SPÓŁKA AKCYJNA,
Rumia, PL
(45) O udzieleniu prawa ochronnego ogłoszono:
30.12.2011 WUP 12/11
(72) Twórca(y) wzoru użytkowego:
PL 65725 Y1
TOMASZ ŁAZARECKI, Gdańsk, PL
2
PL 65 725 Y1
Opis wzoru
Przedmiotem wzoru użytkowego jest kocioł wodny centralnego ogrzewania opalany paliwem
stałym.
Z opisu wzoru użytkowego Ru-55971 znany jest kocioł wodny centralnego ogrzewania opalany
miałem węglowym mający zastosowanie do ogrzewania domów jednorodzinnych i innych obiektów
gospodarczych.
Kocioł wodny zbudowany jest ze stalowego korpusu będącego jednocześnie płaszczem wodnym. Wewnątrz korpusu umieszczona jest komora paleniskowa znajdująca się bezpośrednio nad
rusztem, pod którym umieszczony jest popielnik. Stalowy korpus zaopatrzony jest w drzwi popielnikowe, drzwi paleniskowe oraz drzwi zasypowe. Pomiędzy komorą paleniskową a płaszczem wodnym
znajduje się przewał wodny.
Kocioł wodny centralnego ogrzewania zbudowany ze stalowego korpusu będącego jednocześnie płaszczem wodnym, wewnątrz którego znajduje się komora paleniskowa, ruszt, popielnik i przewał wodny, zaopatrzony w drzwi popielnikowe, drzwi paleniskowe i drzwi zasypowe charakteryzuje się
według wzoru użytkowego tym, że w komorze paleniskowej bezpośrednio nad rusztem przy przewale
wodnym umieszczony jest element płytowy. Element płytowy umieszczony jest w ten sposób, że z obu
jego stron, pomiędzy płaszczem wodnym a elementem płytowym utworzone są kanały pionowe.
Umieszczenie elementu płytkowego w komorze paleniskowej powoduje to, że podczas spalania
paliwa stałego znajdującego się na ruszcie w pobliżu kanałów pionowych, trwa ciągły proces spalania,
niezależnie od tego czy na ruszcie znajduje się duża ilość paliwa, czy też niewielka ilość paliwa,
a także niezależnie od sortymentu paliwa stałego.
Utrzymywanie się procesu spalania powoduje, że w komorze paleniskowej nie gromadzą się
gazy będące produktem niepełnego spalania paliwa powodujące zagrożenie wybuchowe.
Dzięki wykorzystaniu wzoru użytkowego kocioł wodny jest bezpieczny w eksploatacji, a także
posiada dużą sprawność energetyczną..
Wzór użytkowy przedstawiony na rysunku, na którym fig. 1 przedstawia przekrój poprzeczny
kotła wodnego, a fig. 2 przekrój wzdłuż linii A-A z fig. 1.
Kocioł wodny centralnego ogrzewania zbudowany jest ze stalowego korpusu będącego jednocześnie płaszczem wodnym 9. Wewnątrz płaszcza wodnego 9 znajduje się komora paleniskowa 12,
ruszt 13, popielnik 14 i przewał wodny 10. Płaszcz wodny 9 zaopatrzony w drzwi popielnikowe 1,
drzwi paleniskowe 2 i drzwi zasypowe 3. W komorze paleniskowej 12 bezpośrednio nad rusztem 13,
przy przewale wodnym 10, umieszczony jest element płytowy 11, w ten sposób, że z obu stron elementu płytowego 11, pomiędzy płaszczem wodnym 9 a elementem płytowym 11 utworzone są kanały
pionowe 15.
Kocioł wodny zaopatrzony jest w dymnicę 6, króciec poboru wody 4 i króciec powrotu wody 7,
a także wyczystkę dolną 8 i wyczystkę górną 5.
Zastrzeżenie ochronne
Kocioł wodny centralnego ogrzewania zbudowany ze stalowego korpusu będącego jednocześnie płaszczem wodnym, wewnątrz którego znajduje się komora paleniskowa, ruszt, popielnik i przewał wodny, zaopatrzony w drzwi popielnikowe, drzwi paleniskowe i drzwi zasypowe, znamienny tym,
że w komorze paleniskowej (12) bezpośrednio nad rusztem (13) przy przewale wodnym (10) umieszczony jest element płytowy (11), w ten sposób, że z obu stron elementu płytowego (11), pomiędzy
płaszczem wodnym (9) a elementem płytowym (11) utworzone są kanały pionowe (15).
PL 65 725 Y1
Rysunki
3
4
PL 65 725 Y1
Departament Wydawnictw UP RP
